Samson 2398 Einbau- Und Bedienungsanleitung Seite 2

Das zu regelnde Medium strömt in Pfeilrich-
tung zwischen Sitz (2) und Kegel (3) durch
das Ventil.
Die Stellung des Ventilkegels bestimmt den
Durchfluß und damit das Druckverhältnis am
Ventil. Durch den Entlastungsbalg (5) werden
Kräfte die sich aus Differenzdruckänderun-
gen ergeben kompensiert, so daß sie keinen
10
1 Ventilgehäuse
2 Sitz
3 Kegel
4 Kegelstange
5 Entlastungsbalg
6 Arbeitsmembran

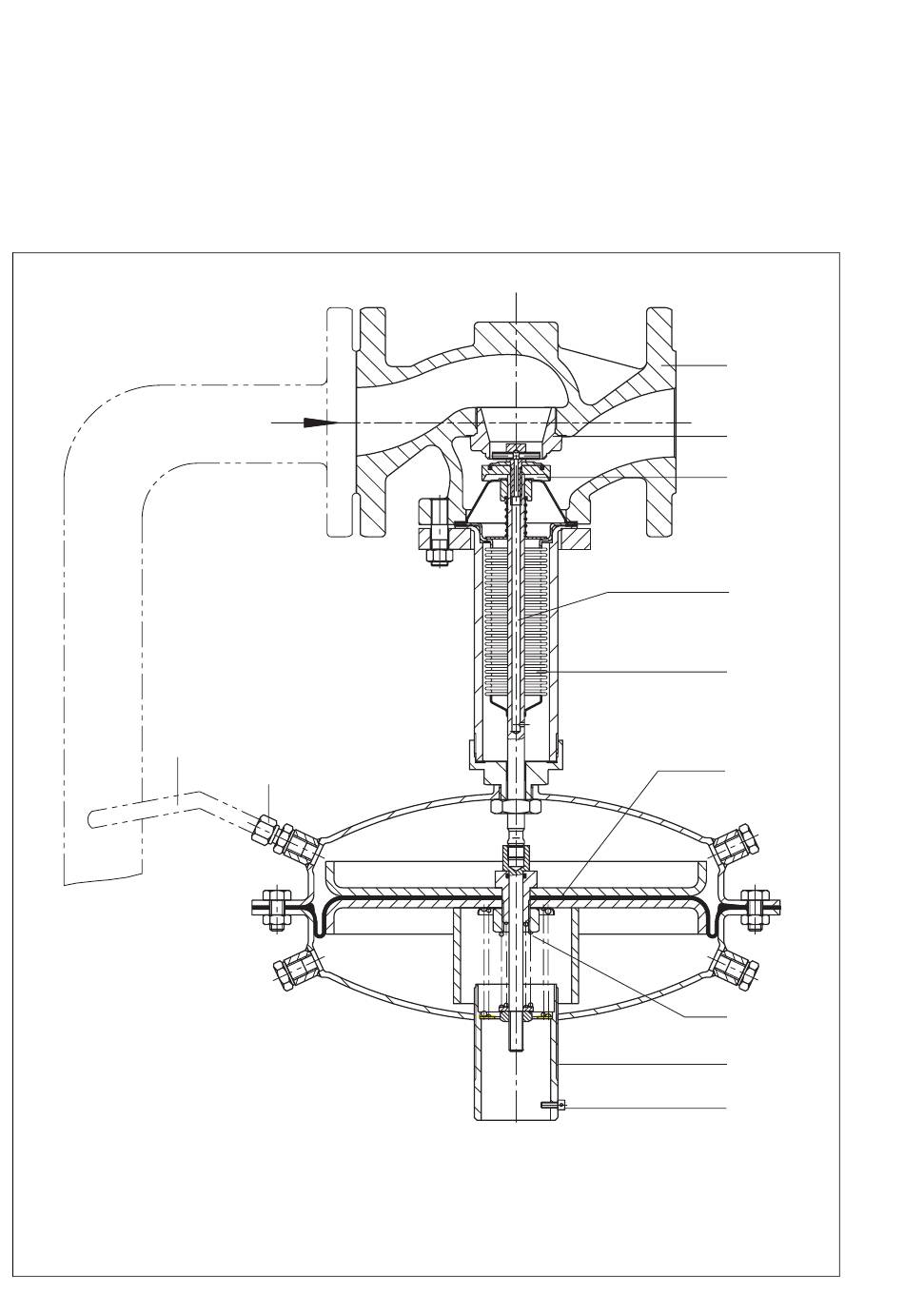

Bild 2 ⋅ Schnittzeichnung
2
9
7 Stellfedern
8 Sollwertsteller
9 Steuerleitungsanschluß
10 Steuerleitung
11 Plombierschraube
Einfluß auf die Ventilstellung haben.
Der zu regelnde Vordruck wird über die Steu-
erleitung (10) auf die Arbeitsmembran über-
tragen und in eine Stellkraft umgeformt. Die-
se Stellkraft dient der Verstellung des Ventilke-
gels in Abhängigkeit von der Kraft der Stellfe-
dern (7). Der Sollwert ist am Sollwertsteller
(8) durch Ändern der Federkraft einstellbar.
1
2
3
4
5
6
7
8
11
