Überströmventil Typ 2114/2418

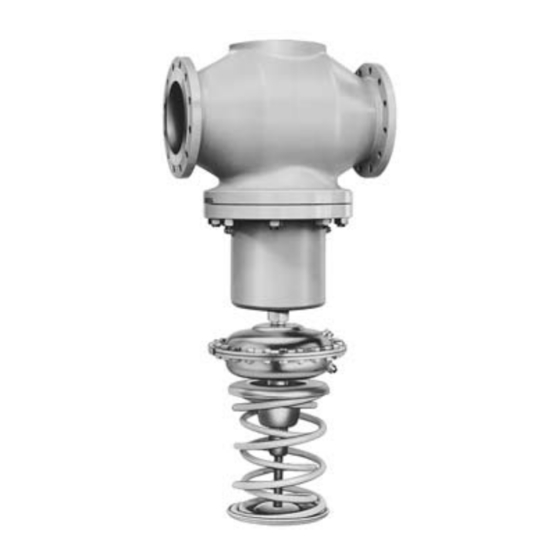

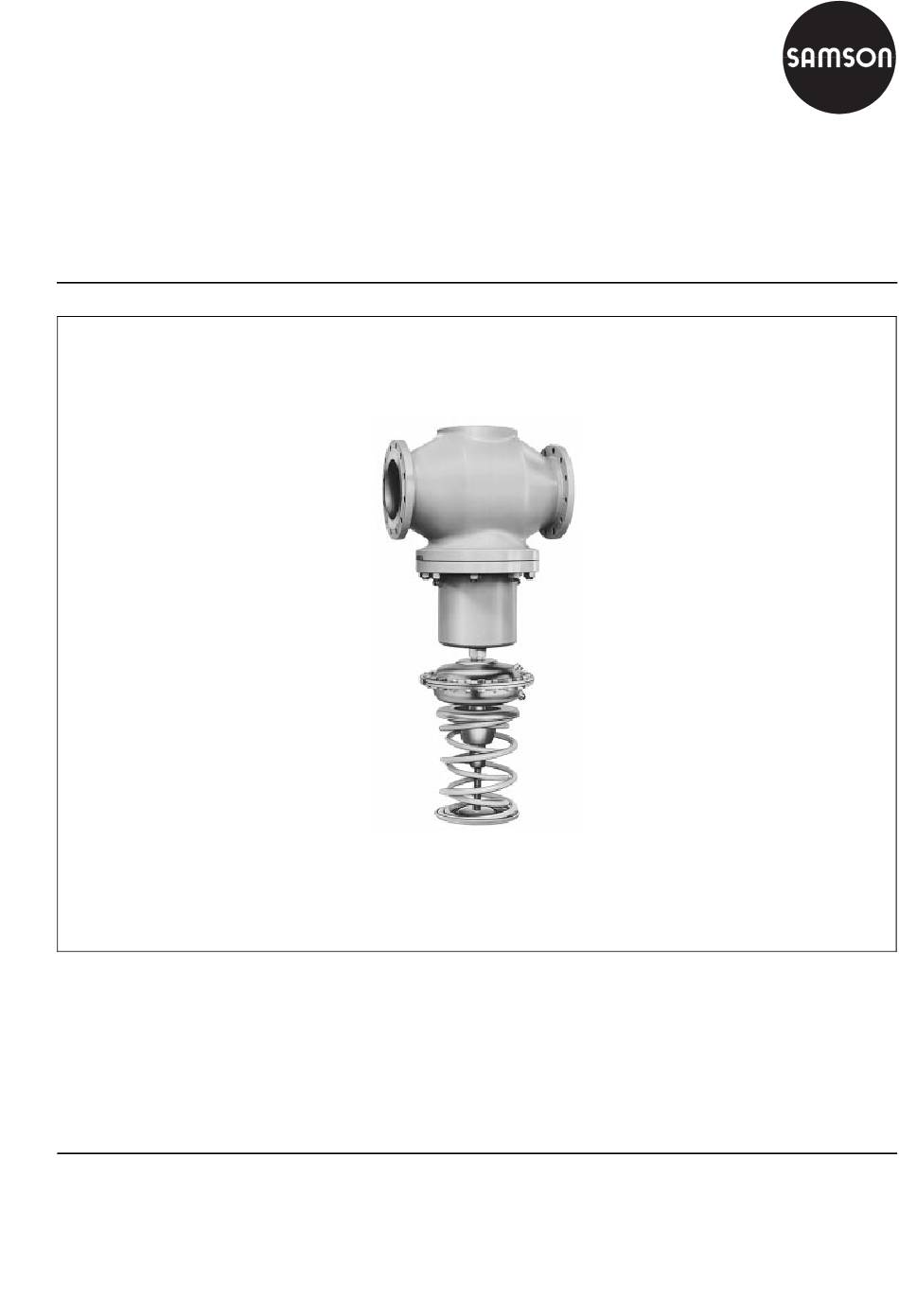

Bild 1 ⋅ Typ 2114/2418
1. Aufbau und Wirkungsweise
Das Überströmventil Typ 2114/2418 besteht
aus dem Stellventil Typ 2114 und dem Öff-
nungsantrieb Typ 2418.
Ausgabe Februar 1998
Das Überströmventil hat die Aufgabe, den
vor dem Ventil anstehenden Druck auf den
eingestellten Sollwert konstant zu halten.
Das Ventil öffnet bei steigendem Druck vor
dem Ventil.
Einbau- und Bedienungsanleitung
EB 2517-1

Werbung

loading

Inhaltszusammenfassung für Samson 2114

  • Seite 1 Das Überströmventil hat die Aufgabe, den vor dem Ventil anstehenden Druck auf den Das Überströmventil Typ 2114/2418 besteht eingestellten Sollwert konstant zu halten. aus dem Stellventil Typ 2114 und dem Öff- Das Ventil öffnet bei steigendem Druck vor nungsantrieb Typ 2418. dem Ventil.
  • Seite 2 Das zu regelnde Medium strömt in Pfeilrich- gels in Abhängigkeit von der Kraft der Stellfe- tung zwischen Sitz (2) und Kegel (3) durch dern (11). Die Federkraft ist am Sollwertstel- das Ventil. ler (13) einstellbar. Die Stellung des Ventilkegels bestimmt den Die Stellventile haben einen Entlastungsbalg Durchfluß...
  • Seite 3 – dieser muß entfernt wer- Vor dem Überströmventil ist unbedingt ein den! Der Stellantrieb muß am Membranstan- Schmutzfänger (SAMSON Typ 2) einzubau- genende einen Gewindezapfen haben! Aus- führungen ohne diesen Zapfen sind nicht ver- wendbar. 2.3 Schmutzfänger Antrieb an das Ventiloberteil setzen und vor- Der Schmutzfänger wird vor dem Überström-...
  • Seite 4 Neigt der Regler zum Schwingen, so emp- Einfüllstopfen einschrauben und festziehen, fiehlt es sich am Steuerleitungsanschluß (18) das Überströmventil ist jetzt betriebsbereit. eine SAMSON-Drosselverschraubung einzu- Die Handabsperrventile nur langsam öffnen, bauen. um Kondensatschläge zu vermeiden. Die Steuerleitung ist mindestens 1 m vom Bei der Regelung von Flüssigkeiten:...
  • Seite 5 3.3 Störungen 3.3.1 Austausch der Stellmembran Weicht der Überströmdruck (Manometer auf Ist nur die Stellmembran defekt, kann nach der Vordruckseite) stark vom eingestellten Entleeren des Anlagenteils die Steuerleitung Sollwert ab, so sollten zunächst Durchlaß der abgeschraubt und der Antrieb zur Demonta- Steuerleitung und Dichtigkeit der Stellmem- ge vom Ventil getrennt werden, ohne daß...
  • Seite 6 4. Medium und Durchfluß in m Ø D 5. Ist ein Schmutzfänger eingebaut? 6. Einbauskizze SAMSON AG ⋅ MESS- UND REGELTECHNIK Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main Postfach 10 19 01 ⋅ D-60019 Frankfurt am Main EB 2517-1 Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07...
