Überströmventil für mbar-bereiche
2. Einbau
Das Überströmventil ist in die waagerecht
verlaufende Rohrleitung mit nach unten hä-
gendem Stellantrieb einzubauen. Die Durch-
flußrichtung muß mit dem Gehäusepfeil
übereinstimmen.
Bei der Wahl der Einbaustelle darauf achten,
daß der Regler nach Fertigstellung der Anla-
ge leicht zugänglich bleibt.
Der Regler muß spannungsfrei eingebaut
werden, gegebenenfalls die Rohrleitung in
der Nähe der der Anschlußflansche abstüt-
zen. Abstützungen aber niemals am Ventil
oder Stellantrieb anbringen.
Die Rohrleitung muß vor dem Einbau des
Reglers sorfältig durchgespült werden, damit
vom
Medium
mitgefürte
Schweißperlen und andere Verunreinigun-
gen die einwandfreie Funktion und vor allen
Dingen den dichten Abschluß nicht beein-
trächtigen können. Vor dem Überströmventil
ist unbedingt ein Schmutzfänger (Samson
Typ 2) einzubauen (siehe Kap. 2.2)
4
6
2
3
1

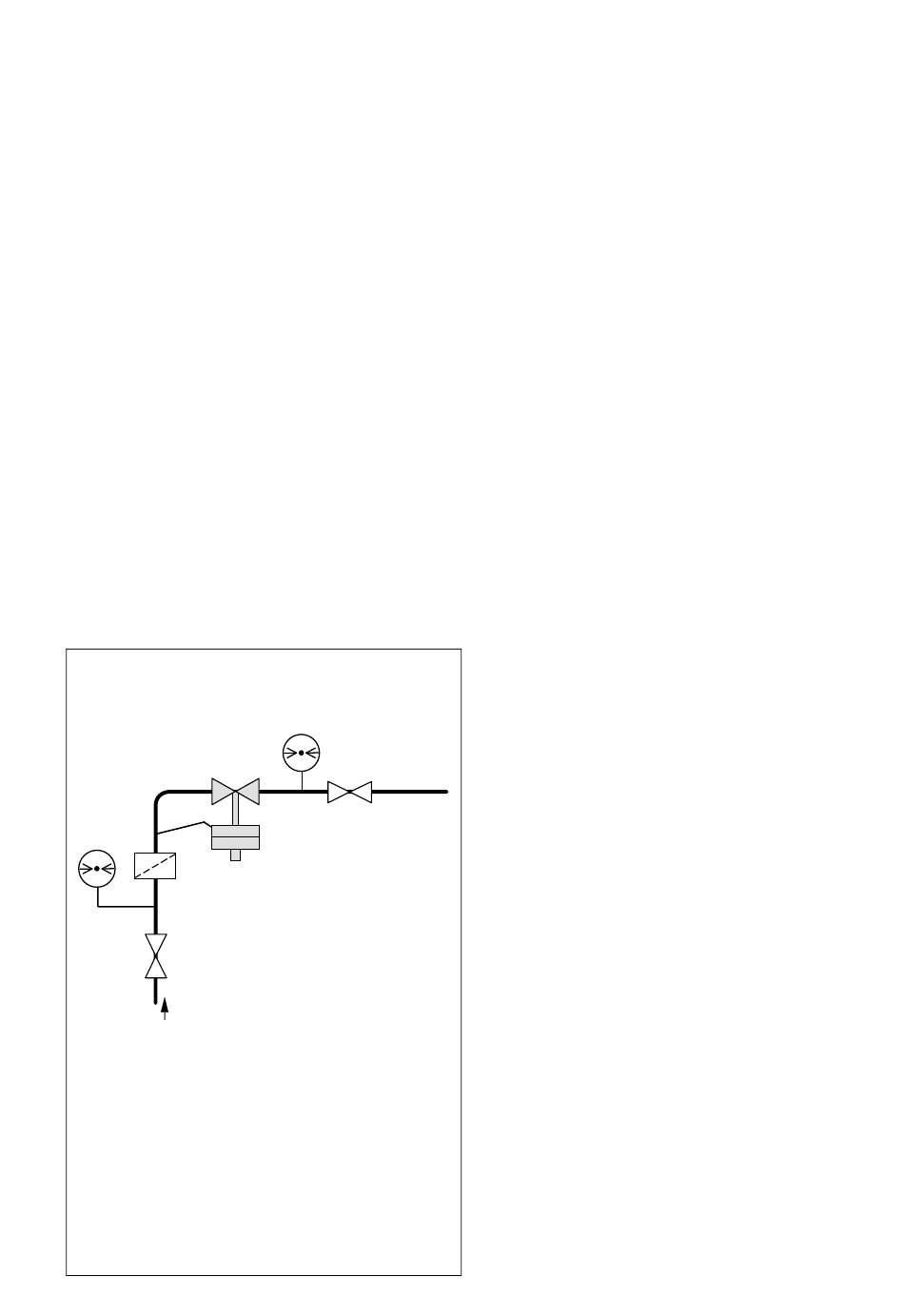

1 Absperrventil
2 Manometer Vordruck
3 Schmutzfänger
4 Überströmventil
5 Manometer Minderdruck
6 Steuerleitung
Bild 3 ⋅ Einbaubeispiel
Dichtungsteile
5
1
2.1 Steuerleitung
Am Einbauort muß die Steuerleitung (Kupfer-
oder Nirorohr Ø 8 mm) angepaßt und mon-
tiert werden.
Der Anschluß an die Rohrleitung soll im Ab-
stand von ca. 10 x DN vor dem Ventil erfol-
gen.
Wenn das zu regende Medium feucht ist, z.B.
durch Überdeckung einer Flüssigkeit, kann
sich in der Steuerleitung zum Antrieb Kon-
densat bilden. Um Kondensatansammlung
im Stellantrieb zu vermeiden, sollte die Steu-
erleitung von ihrem Anschlußpunkt an der
Rohrleitung aus mit ca. 10 % Steigung verlegt
werden (Bild 2)
2.2 Schmutzfänger
Der Schmutzfänger wird vor dem Überström-
ventil und der Druckentnahmestelle einge-
baut. Die Durchflußrichtung muß mit dem auf
dem Gehäuse aufgebrachten Pfeil überein-
stimmen. Der Siebkorb muß nach unten hän-
gen. Es ist darauf zu achten, daß genügend
Platz zum Ausbau des Siebes vorhanden ist.
2.3 Absperrventil
Es empfiehlt sich vor dem Schmutzfänger und
hinter dem Überströmventil je ein Handab-
sperrventil einzubauen, um die Anlage zu
Reinigungs- und Wartungsarbeiten und bei
längeren Betriebspausen abstellen zu kön-
nen.
2.4 Manometer
Zur Beobachtung der in der Anlage herr-
schenden Drücke sollte vor und hinter dem
Regler je ein Manometer eingebaut werden.
