Samson 2398 Einbau- Und Bedienungsanleitung

Überströmventil für mbar-bereiche

Diese Anleitung herunterladen

Überströmventil Typ 2398

für mbar-Bereiche

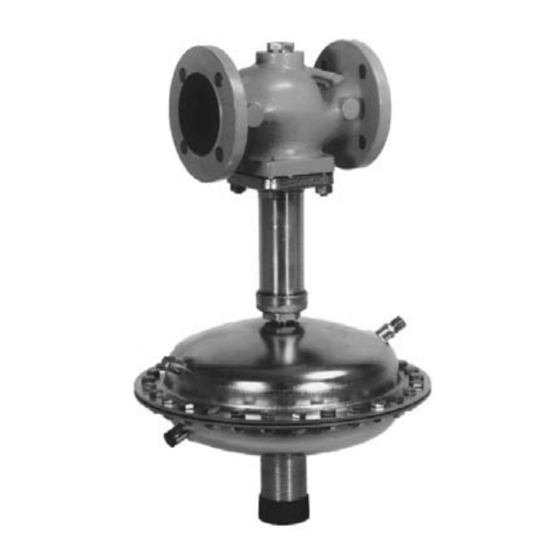

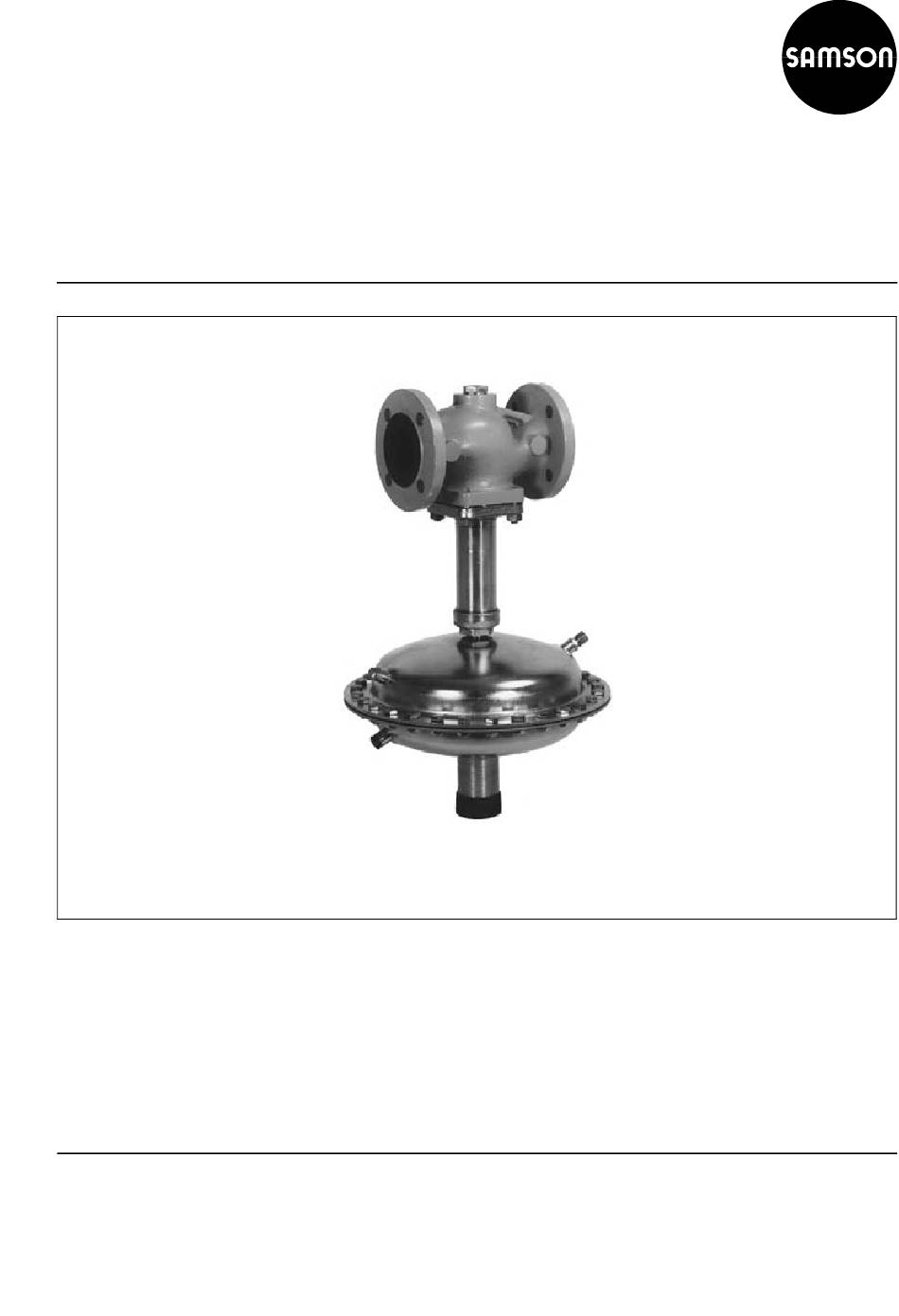

Bild1 ⋅ Typ 2398

1. Aufbau und Wirkungsweise

Das Überströmventil Typ 2398 besteht aus ei-

nem Schließventil und einem angebauten

Membranantrieb. Der Überströmer wird ins-

besondere für die Regelung von Inertgasen

eingesetzt und hat die Aufgabe, den vor dem

Ausgabe November 1997

Ventil anstehenden Druck auf den eingestell-

ten Sollwert im Bereich von 5 bis 50 mbar

konstant zu halten.

Steigender Druck vor dem Ventil führt zum

Öffnen und fallender Druck zum Schließen

des Ventils.

Einbau- und Bedienungsanleitung

EB 2510-1

Seite 1 1. Aufbau und Wirkungsweise Ventil anstehenden Druck auf den eingestell- ten Sollwert im Bereich von 5 bis 50 mbar Das Überströmventil Typ 2398 besteht aus ei- konstant zu halten. nem Schließventil und einem angebauten Steigender Druck vor dem Ventil führt zum Membranantrieb.
Seite 2 Das zu regelnde Medium strömt in Pfeilrich- Einfluß auf die Ventilstellung haben. tung zwischen Sitz (2) und Kegel (3) durch Der zu regelnde Vordruck wird über die Steu- das Ventil. erleitung (10) auf die Arbeitsmembran über- Die Stellung des Ventilkegels bestimmt den tragen und in eine Stellkraft umgeformt.
Seite 3 Die Durchflußrichtung muß mit dem auf trächtigen können. Vor dem Überströmventil dem Gehäuse aufgebrachten Pfeil überein- ist unbedingt ein Schmutzfänger (Samson stimmen. Der Siebkorb muß nach unten hän- Typ 2) einzubauen (siehe Kap. 2.2) gen. Es ist darauf zu achten, daß genügend Platz zum Ausbau des Siebes vorhanden ist.
Seite 4 Zur Wiederinbetriebnahme nach Kap. 3.1 5. Ist ein Schmutzfänger eingebaut? vorgehen. 6. Einbauskizze SAMSON AG ⋅ MESS- UND REGELTECHNIK Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main Postfach 10 19 01 ⋅ D-60019 Frankfurt am Main EB 2510-1 Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07...
