Proline Promag 10W

Messprinzip

Messeinrichtung

Endress+Hauser

Arbeitsweise und Systemaufbau

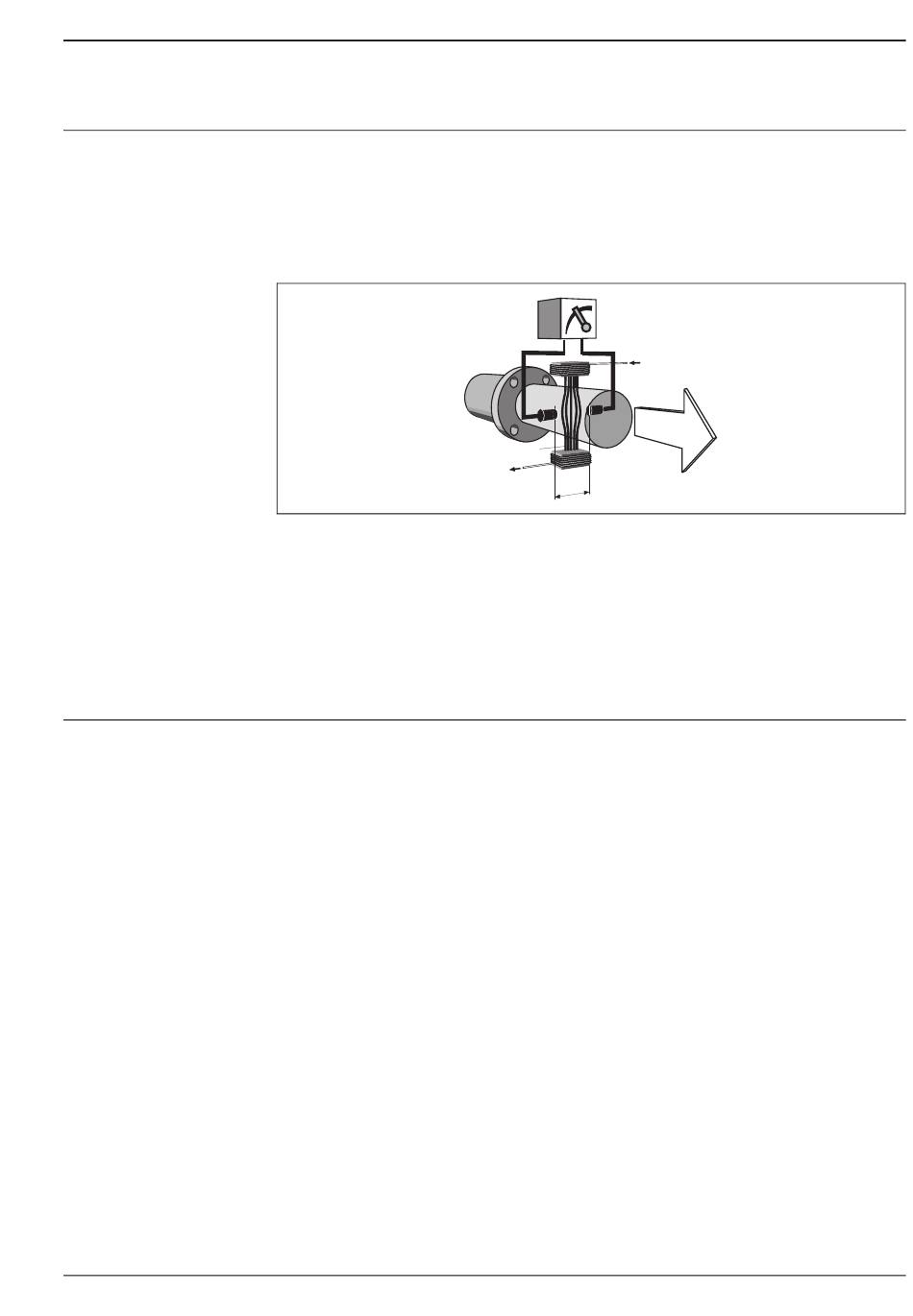

Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt,
eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei
Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolumen
errechnet. Das magnetische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder Polarität
erzeugt.
Ue = B · L · v
Q = A · v
Ue induzierte Spannung
B magnetische Induktion (Magnetfeld)
L Elektrodenabstand
v Durchflussgeschwindigkeit
Q Volumendurchfluss
A Rohrleitungsquerschnitt
I Stromstärke
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer.
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert
Messumformer:
• Promag 10
(Tastenbedienung, zweizeilig, unbeleuchtete Anzeige)
Messaufnehmer:
• Promag W
DN 25...2000 (1...78")
Ue
I
V
B
I
L
A0003191
3
