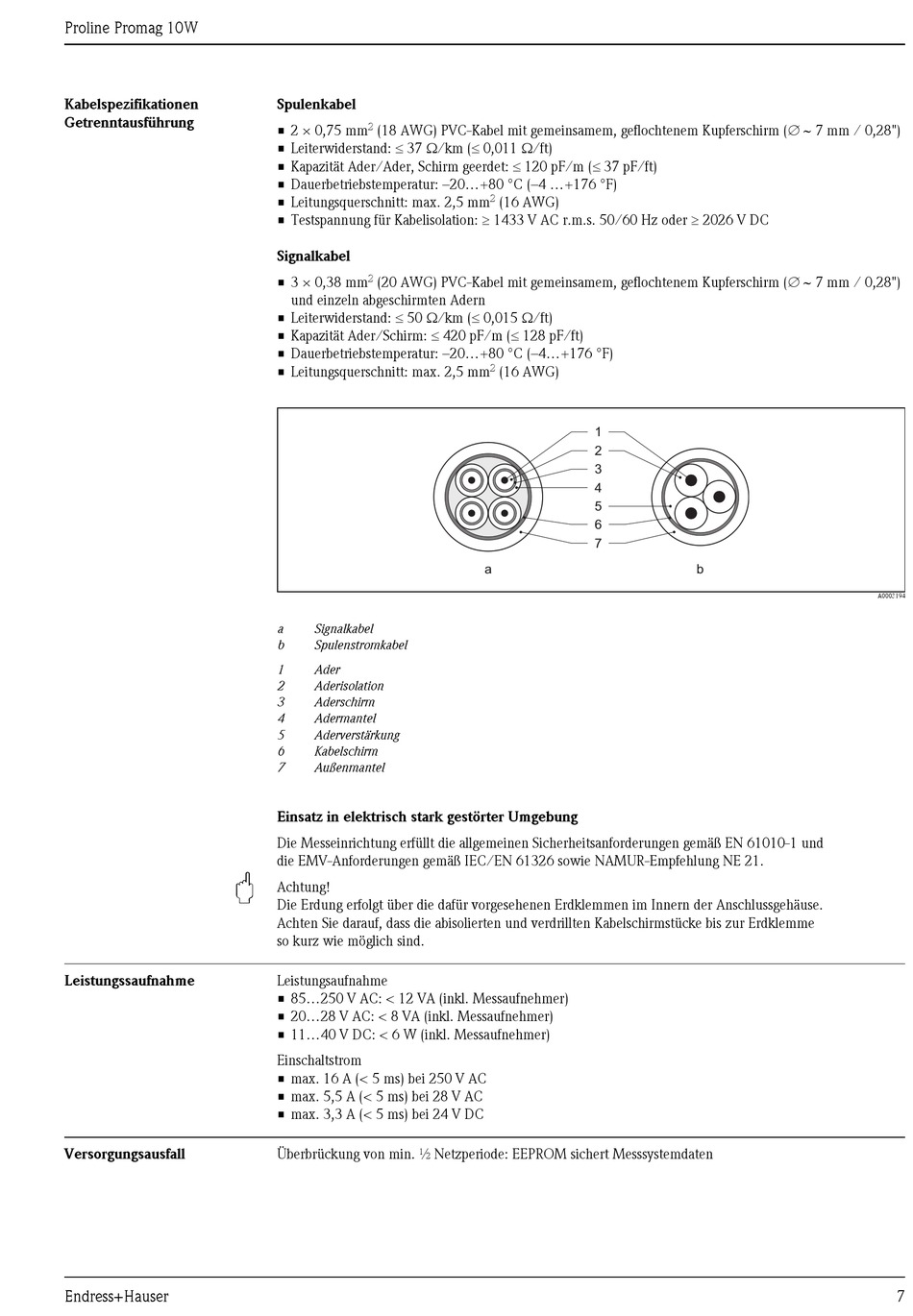

Kabelspezifikationen
Getrenntausführung
"

Leistungssaufnahme

Versorgungsausfall

Endress+Hauser
Spulenkabel
(18 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (∅ ∼ 7 mm / 0,28")
2
• 2 × 0,75 mm
• Leiterwiderstand: ≤ 37 Ω/km (≤ 0,011 Ω/ft)
• Kapazität Ader/Ader, Schirm geerdet: ≤ 120 pF/m (≤ 37 pF/ft)
• Dauerbetriebstemperatur: –20...+80 °C (–4 ...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
• Testspannung für Kabelisolation: ≥ 1433 V AC r.m.s. 50/60 Hz oder ≥ 2026 V DC
Signalkabel
(20 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (∅ ∼ 7 mm / 0,28")
2
• 3 × 0,38 mm
und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km (≤ 0,015 Ω/ft)
• Kapazität Ader/Schirm: ≤ 420 pF/m (≤ 128 pF/ft)
• Dauerbetriebstemperatur: –20...+80 °C (–4...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
a Signalkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010-1 und
die EMV-Anforderungen gemäß IEC/EN 61326 sowie NAMUR-Empfehlung NE 21.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse.
Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme
so kurz wie möglich sind.
Leistungsaufnahme
• 85...250 V AC: < 12 VA (inkl. Messaufnehmer)
• 20...28 V AC: < 8 VA (inkl. Messaufnehmer)
• 11...40 V DC: < 6 W (inkl. Messaufnehmer)
Einschaltstrom
• max. 16 A (< 5 ms) bei 250 V AC
• max. 5,5 A (< 5 ms) bei 28 V AC
• max. 3,3 A (< 5 ms) bei 24 V DC
Überbrückung von min. ½ Netzperiode: EEPROM sichert Messsystemdaten
