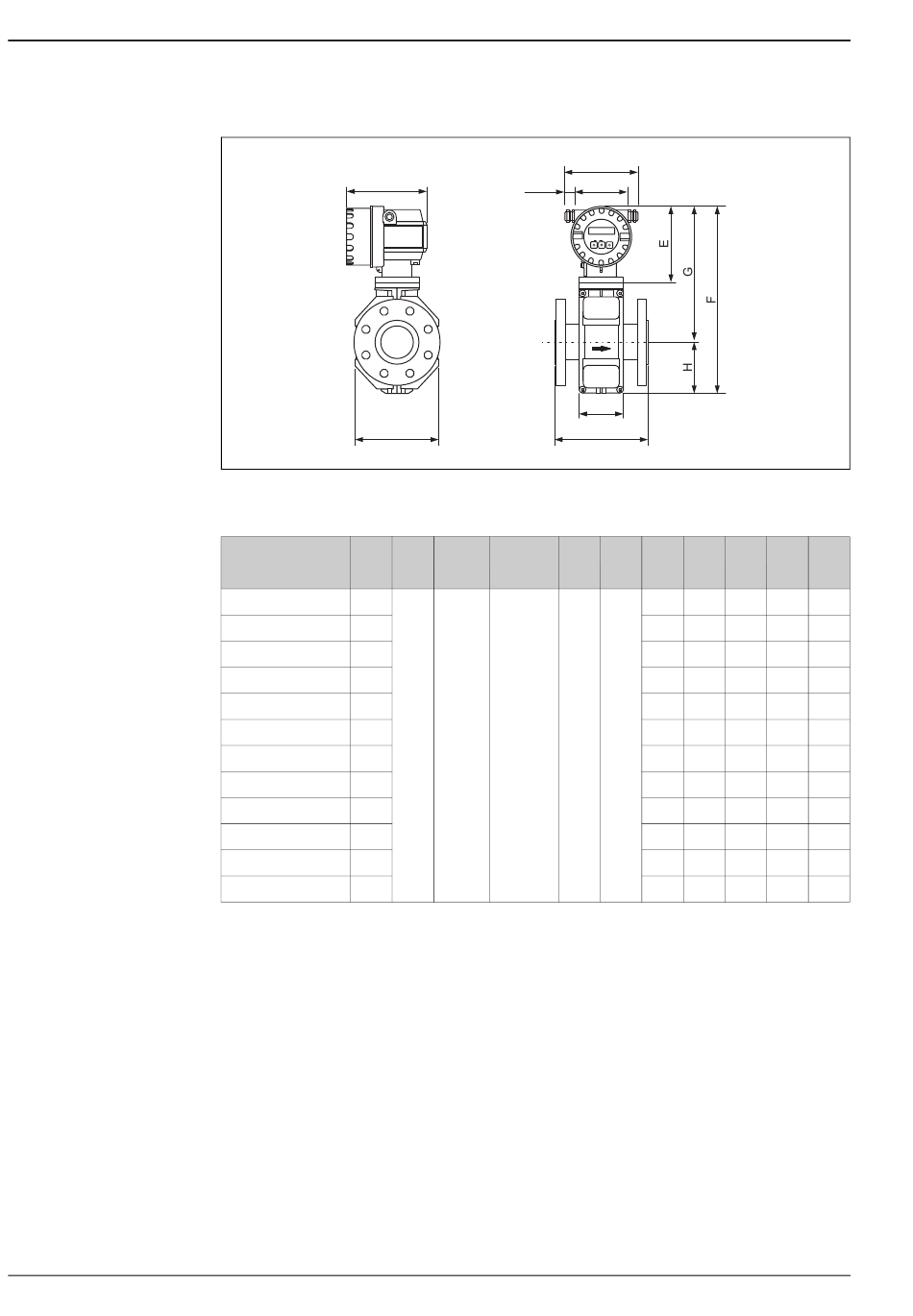

Kompaktausführung DN ≤ 300 (12")
A
K
Abmessungen in SI-Einheiten
1)
DN L
2)
EN (DIN) / JIS / AS
25 200
32 200
40 200
50 200
65 200
80 200
100 250
125 250
150 300
200 350
250 450
300 500
1)
Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW.
2)
Bei Flanschen nach AS sind nur die Nennweiten DN 80, 100 und 150...300 verfügbar.
Alle Abmessungen in [mm]
B
A B C D
178 20...30 161...181 113
Proline Promag 10W
C
D
Esc
- + E
J
L
E F G H
341 257 84
341 257 84
341 257 84
341 257 84
391 282 109
391 282 109
150
391 282 109
472 322 150
472 322 150
527 347 180
577 372 205
627 397 230
