Proline Promag 10W

Referenzbedingungen

Maximale Messabweichung

Wiederholbarkeit

Endress+Hauser

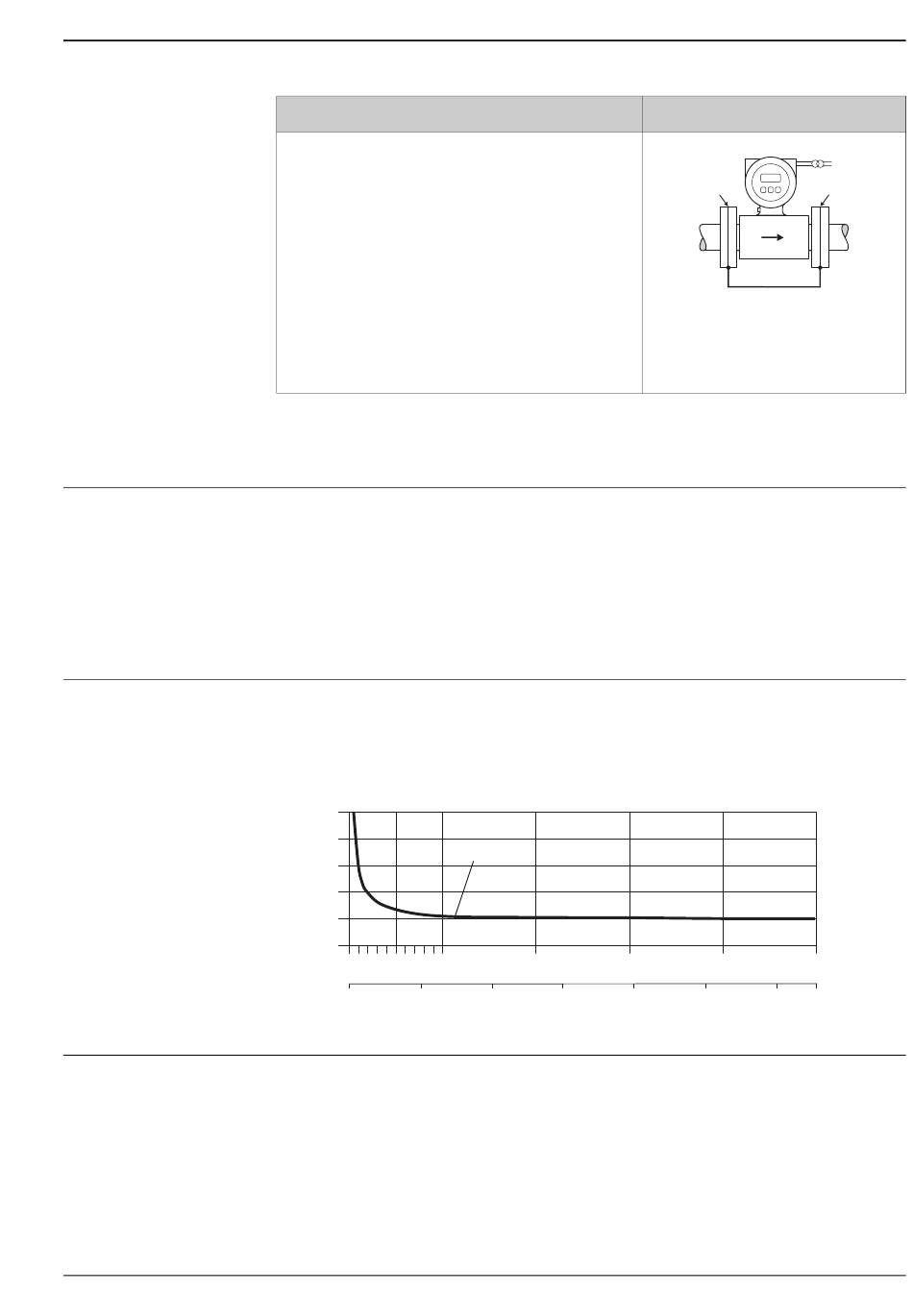

Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, mind. 6 mm
werden lediglich die beiden Flansche der Rohrleitung verbunden.
Dabei wird das Erdungskabel mit Flanschschrauben direkt auf die
leitfähige Flanschbeschichtung montiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für potenzialfreie Installationen
sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohrlei-
tung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-Anzieh-
drehmomenten standhalten.

Messgenauigkeit

Gemäß DIN EN 29104 und VDI/VDE 2641:
• Messstofftemperatur: +28 °C ± 2 K (+82 °F ± 2 K)
• Umgebungstemperatur: +22 °C ±2 K (+72 °F ± 2 K)
• Warmlaufzeit: 30 Minuten
Einbaubedingungen:
• Einlaufstrecke > 10 × DN
• Auslaufstrecke > 5 × DN
• Messaufnehmer und Messumformer sind geerdet.
• Der Messaufnehmer ist zentriert in die Rohrleitung eingebaut.
• Stromausgang: zusätzlich typisch ± 5 μA
• Impulsausgang: ±0,5% v.M. ± 2 mm/s (±0,5% v.M. ± 0,08 in/s) (v.M. = vom Messwert)
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0
1 2
Max. Messfehlerbetrag in % des Messwerts
max. ±0,2% v.M. ± 2 mm/s (±0,5% v.M. ± 0,08 in/s) (v.M. = vom Messwert)
2 2
/ 0,0093 in )
0.5 %
4 6
Potenzialausgleich
1
2
Potenzialausgleich und Kathodenschutz
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
8 10
2
A0010834
[m/s]
v
A0003200
