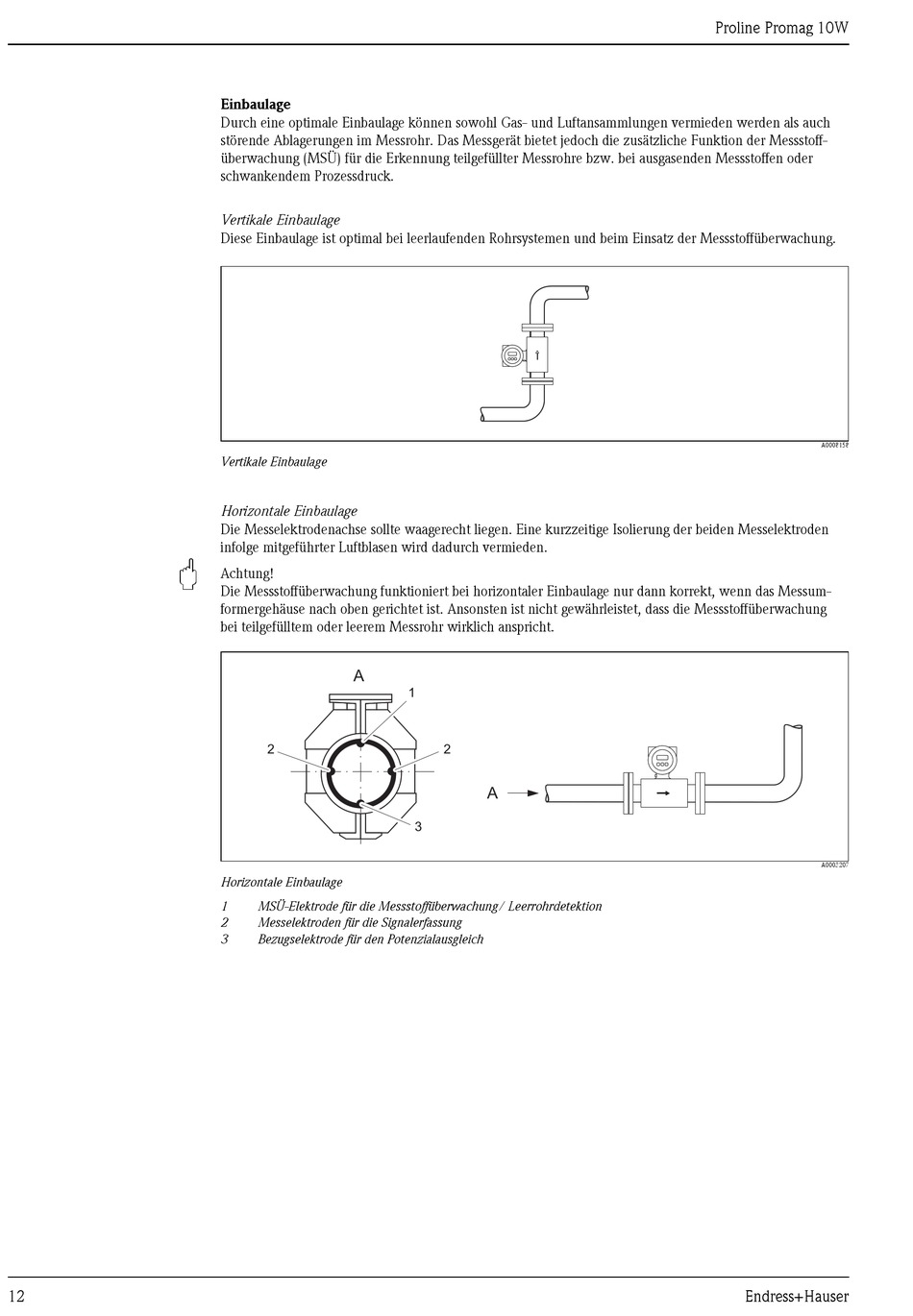

Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch
störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der Messstoff-
überwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen oder
schwankendem Prozessdruck.
Vertikale Einbaulage
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelektroden
infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das Messum-
formergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwachung
bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
Horizontale Einbaulage
1 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
1
2
A
3
Proline Promag 10W
A0008158
A0003207
