2
Baugruppen wechseln
2.10
Antrieb des Schneidemoduls wechseln

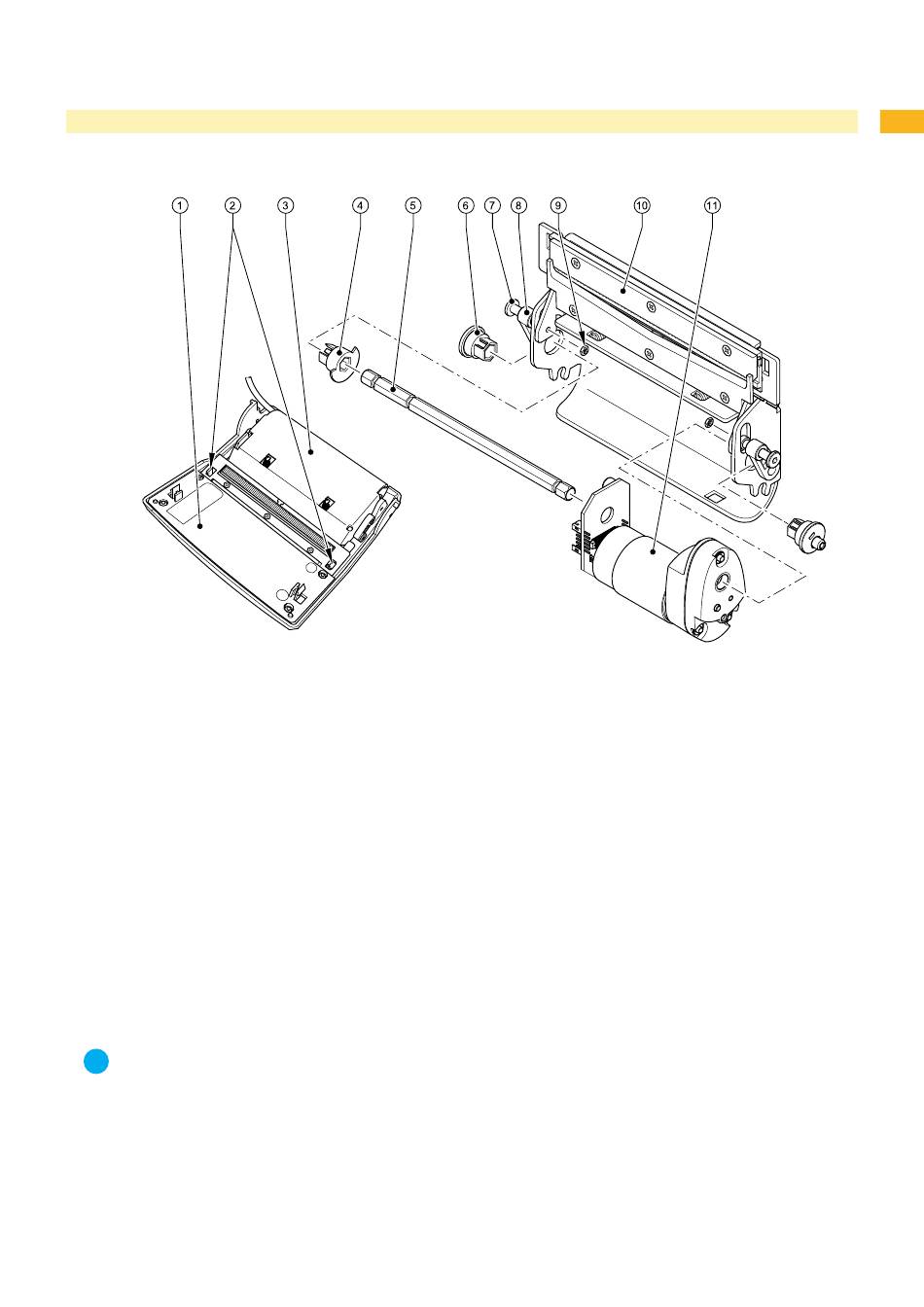

Bild 9
Antrieb des Schneidemoduls wechseln
1 Bedienfeld
2 Zwei Kunststofflaschen
3 Schneidemodul
4 Taktscheibe
5 Welle
6 Zwei Exzenter
1. Bedienfeld (1) herunterklappen, Schneidemodul (3) an den beiden Kunststofflaschen (2) entriegeln und
hochklappen.
2. Die Muttern (9) lösen.
3. Die zwei Schrauben (7) vorsichtig lockern (nicht entfernen), bis sich die Pleuel (8) aus den Zapfen der Exzenter
(6) heben lassen.
4. Exzenter (6) entriegeln und von der Welle (5) abziehen.
5. Taktscheibe (4) entriegeln und Welle (5) aus Antrieb (11) und Grundplatte (10) herausziehen.
6. Antrieb (11) entfernen und neuen Antrieb in das Formloch der Grundplatte (10) einsetzen.
7. Montage in umgekehrter Reihenfolge.
Hinweis!
i
Riegel von Exzentern (6) und Taktscheibe (4) wie im Bild gezeigt ausrichten.
7 Zwei Schrauben
8 Zwei Pleuel
9 Zwei Muttern
10 Grundplatte
11 Antrieb
15
