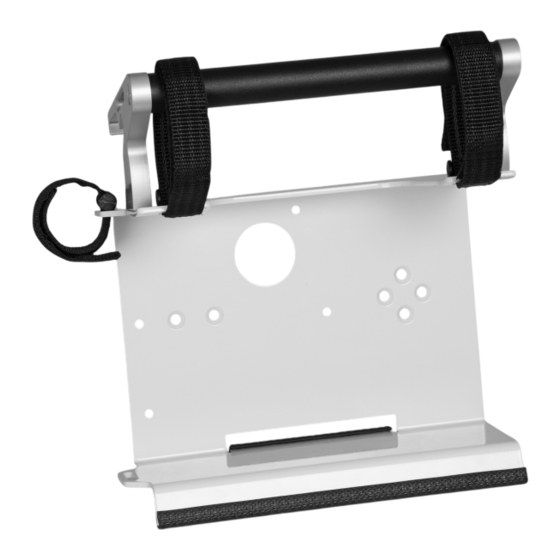

Weinmann LIFE-BASE light XS Gebrauchsanweisung
Tragesystem
Vorschau ausblenden
Andere Handbücher für LIFE-BASE light XS:
- Gebrauchsanweisung (176 Seiten) ,
- Gebrauchsanweisung (180 Seiten)
Verwandte Anleitungen für Weinmann LIFE-BASE light XS
Inhaltszusammenfassung für Weinmann LIFE-BASE light XS

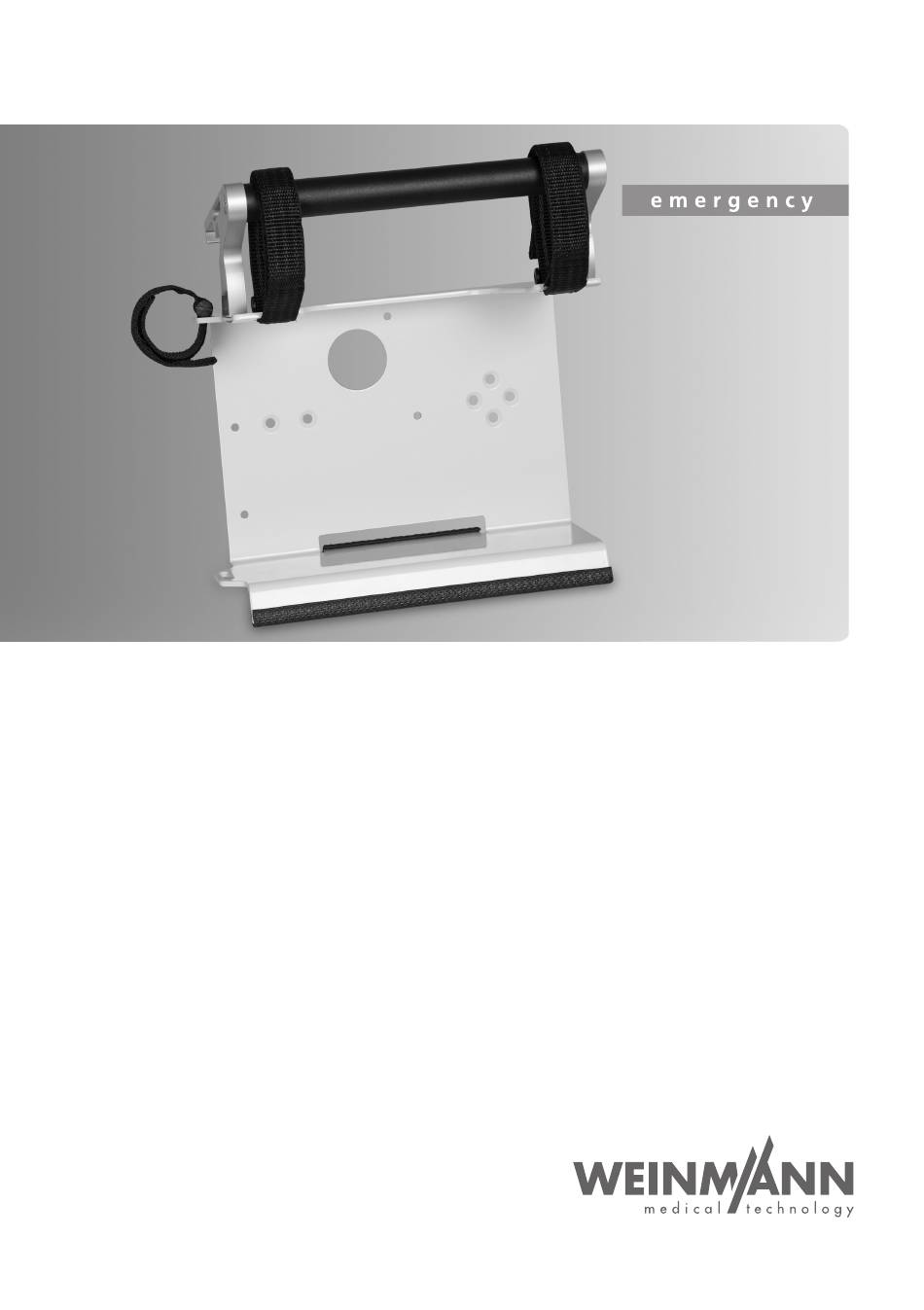

- Seite 1 LIFE-BASE light XS Tragesystem Portable system Système de transport Sistema de transporte Gebrauchsanweisung Instructions for use Mode d'emploi Instrucciones de uso...
- Seite 2 Deutsch English Français Español...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise ..............15 Fristen ..................15 Tragesystem hygienisch aufbereiten ..........15 Funktionskontrolle Fristen ..................16 Tragesystem kontrollieren ............16 Verriegelung kontrollieren ............17 Wartung Entsorgung Anhang Technische Daten ................ 19 Lieferumfang ................20 Garantie ..................21 Konformitätserklärung ..............21 LIFE-BASE light XS... -
Seite 4: Einführung
Behandlung respiratorischer Störungen zur Verfügung. Zur sicheren Befestigung kann die LIFE-BASE light XS an Krankenhausbetten, Tragen und Normschienen befestigt und gesichert werden. Die LIFE-BASE light XS wird in Kombination mit dem MEDUMAT Standard² in Rettungsfahrzeugen (nur mit Geräteschienenadaptern), in geschlossenen Räumen (z. B. im Krankenhaus) und im Freien eingesetzt. -
Seite 5: Sicherheit
Störfestigkeit herabsetzen. • Lassen Sie Maßnahmen wie Reparaturen, Wartungen und Instandsetzungsarbeiten durch den Hersteller WEINMANN Emergency oder durch von diesem ausdrücklich autorisiertes Fachpersonal durchführen. • Lassen Sie Modifikationen am Gerät ausschließlich durch den Hersteller WEINMANN Emergency oder durch von diesem ausdrücklich autorisiertes Fachpersonal durchführen. -
Seite 6: Warnhinweise In Diesem Dokument
Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wenn Sie diesen Hinweis nicht beachten, kann es zu schweren irreversiblen oder tödlichen Verletzungen kommen. Vorsicht! Kennzeichnet eine Gefahrensituation. Wenn Sie diesen Hinweis nicht beachten, kann es zu leichten oder mittleren Verletzungen kommen. LIFE-BASE light XS... -
Seite 7: Einsatzbedingungen
Durchmesser von 19 mm - 40 mm verwenden. Tragesystem beim Einhängen über die beiden Haltekrallen zusätzlich mit zwei langen Spanngurten sichern. Spanngurte dabei mit nach innen zeigenden Gummistreifen an der Schiene oder Stange befestigen (siehe „4.1.1 Tragesystem an Geräteschiene einhängen“, Seite 10). LIFE-BASE light XS... -
Seite 8: Gerätebeschreibung
Bohrung (groß) Aussparung für den Energieversorgungsanschluss des Gerätes. Dient zur Befestigung des Druckschlauches und zur Sicherung des Spanngurt (kurz) eingehängten Tragesystems. Dient zum Einhängen an Normschienen, Tragen oder Stangen. Die Haltekralle seitlichen Befestigungsschlitze dienen für optionalen Schultertragegurt. LIFE-BASE light XS... -
Seite 9: Zubehör
Befestigt das Tragesystem an einer Stange. Mit dem Tragegurt können Sie das Tragesystem über der Tragegurt Schulter tragen. 3.3 Kennzeichen auf dem Geräteschild Symbol Bedeutung Baujahr Seriennummer des Tragesystems CE-Kennzeichen (bestätigt, dass das Produkt den geltenden europäischen Richtlinien entspricht) LIFE-BASE light XS... -
Seite 10: Bedienung
Stange sichern. Tragesystem beim Einhängen über die beiden Haltekrallen zusätzlich mit zwei langen Spanngurten sichern. Spanngurte dabei mit nach innen liegenden Gummistreifen an der Schiene oder Stange befestigen. 1. Tragesystem mit den beiden Haltekrallen an Geräteschiene einhängen. LIFE-BASE light XS... -
Seite 11: Tragesystem An Geräteschiene Befestigen
Wenn das Tragesystem mit zusätzlichem Gewicht belastet wird (z. B. durch Körperaufstützung), kann es herunterfallen und Personen verletzen oder das Gerät kann beschädigt werden. Tragesystem nicht mit zusätzlichem Gewicht belasten. 2. Feststellhebel nach außen drücken, bis die Verriegelung spürbar einrastet. LIFE-BASE light XS... -
Seite 12: Tragesystem An Stange Befestigen
Stange nicht mehr bewegen lässt. Nur Stangen mit einem Durchmesser von 19 mm - 40 mm verwenden. 2. Feststellschraube anziehen, bis sich das Tragesystem nicht mehr bewegen lässt. Ergebnis Das Tragesystem ist an der Stange befestigt. LIFE-BASE light XS... -
Seite 13: Tragesystem Entnehmen
4 Bedienung 4.2 Tragesystem entnehmen 4.2.1 Tragesystem von Geräteschiene nehmen 1. Feststellhebel herunterdrücken, bis sich die Verriegelung löst. 2. Tragesystem von der Schiene heben. Ergebnis Das Tragesystem ist nicht mehr an der Geräteschiene befestigt und kann verwendet werden. LIFE-BASE light XS... -
Seite 14: Tragesystem Von Stange Nehmen
4 Bedienung 4.2.2 Tragesystem von Stange nehmen 1. Tragesystem mit einer Hand festhalten. 2. Feststellschraube langsam lösen. 3. Tragesystem abnehmen. Ergebnis Das Tragesystem ist nicht mehr an der Stange befestigt und kann verwendet werden. LIFE-BASE light XS... -
Seite 15: Hygienische Aufbereitung
Waschmaschine bei Wischdesinfektion Nicht zulässig Spanngurte maximal 30 °C ohne Schleudern waschen. * Montiertes Beachten Sie die Gebrauchsanweisung des MEDUMAT Gerät Standard * Empfehlung: Flüssigwaschmittel verwenden, um Ablagerungen von Waschpulver zu vermeiden. 2. Führen Sie eine Funktionskontrolle durch. LIFE-BASE light XS... -
Seite 16: Funktionskontrolle
Beschädigungen haben, • durch die sich Teile lösen können, • die die Funktion einschränken, • die Verletzungen hervorrufen können. 2. Wenn Teile beschädigt sind: Tragesystem instandsetzen lassen oder ersetzen. Ergebnis Das Tragesystem hat keine sichtbaren Beschädigungen. LIFE-BASE light XS... -
Seite 17: Verriegelung Kontrollieren
Die Feststellhebel müssen parallel zur Geräteschiene sein. 3. Feststellhebel herunterdrücken, bis sich die Verriegelung löst. • Die Feststellhebel müssen sich leicht betätigen lassen. 4. Wenn die Feststellhebel nicht einwandfrei funktionieren: Geräteschienenadapter ersetzen. Ergebnis Die Verriegelung funktioniert einwandfrei. LIFE-BASE light XS... -
Seite 18: Stangenhalterung
Das Gewinde muss leichtgängig sein. 4. Wenn die Stangenhalter nicht einwandfrei funktionieren: Stangenhalter ersetzen. Ergebnis Die Verriegelung funktioniert einwandfrei. Wartung Das Tragesystem ist wartungsfrei. Beachten Sie aber die Fristen für die Wartung des montierten Gerätes in der jeweiligen Gebrauchsanweisung. LIFE-BASE light XS... -
Seite 19: Entsorgung
Abmessungen (B x H x T) 218 mm x 244 mm x 125 mm Tragesystem leer: 0,7 kg Gewicht Maximalgewicht inkl. Gerät und Schläuche: 4,0 kg Temperaturbereich -Betrieb -18 °C bis + 50 °C -Lagerung -30 °C bis +70 °C Konstruktionsänderungen vorbehalten LIFE-BASE light XS... -
Seite 20: Lieferumfang
9 Anhang 9.2 Lieferumfang 9.2.1 Serienmäßiger Lieferumfang LIFE-BASE light XS mit MEDUMAT Standard (WM 9895) Bestandteile WM 9895 Bestellnr. LIFE-BASE light XS WM 9890 MEDUMAT Standard WM 28700-01-000 Druckschlauch WM 22312 9.2.2 Zubehör Sie können bei Bedarf Zubehörteile gesondert bestellen. Eine aktuelle Liste der Zubehörteile können Sie im Internet unter... -
Seite 21: Garantie
9 Anhang 9.3 Garantie WEINMANN Emergency räumt dem Kunden eines neuen originalen WEINMANN Emergency-Produktes und eines durch WEINMANN Emergency eingebauten Ersatzteils eine beschränkte Herstellergarantie gemäß der für das jeweilige Produkt geltenden Garantiebedingungen und nachstehend aufgeführten Garantiezeiten ab Kaufdatum ein. Die Garantiebedingungen sind im Internet unter www.weinmann-emergency.de abrufbar. - Seite 84 WEINMANN Emergency Medical Technology GmbH + Co. KG Frohboesestrasse 12 22525 Hamburg GERMANY E: customerservice@weinmann-emt.de www.weinmann-emergency.de T: +49 40 88 18 96-120 F: +49 40 88 18 96-481 Center for Production, Logistics, Service WEINMANN Emergency Medical Technology GmbH + Co. KG...
