Weinmann LIFE-BASE light XS Gebrauchsanweisung

Trageeinheit
Vorschau ausblenden Andere Handbücher für LIFE-BASE light XS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LIFE-BASE
Trageeinheit
LIFE-BASE light XS
LIFE-BASE light
LIFE-BASE 1 NG XS
Gebrauchsanweisung
LIFE-BASE 1 NG
LIFE-BASE 1 NG XL
LIFE-BASE Mini II
Lesen Sie diese Gebrauchsanweisung, bevor Sie das Produkt verwenden.
Die Nichtbeachtung der Gebrauchsanweisung kann zu schweren
Verletzungen oder zum Tod führen.
LIFE-BASE III
LIFE-BASE 3 NG
LIFE-BASE 4 NG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weinmann LIFE-BASE light XS

Inhaltszusammenfassung für Weinmann LIFE-BASE light XS

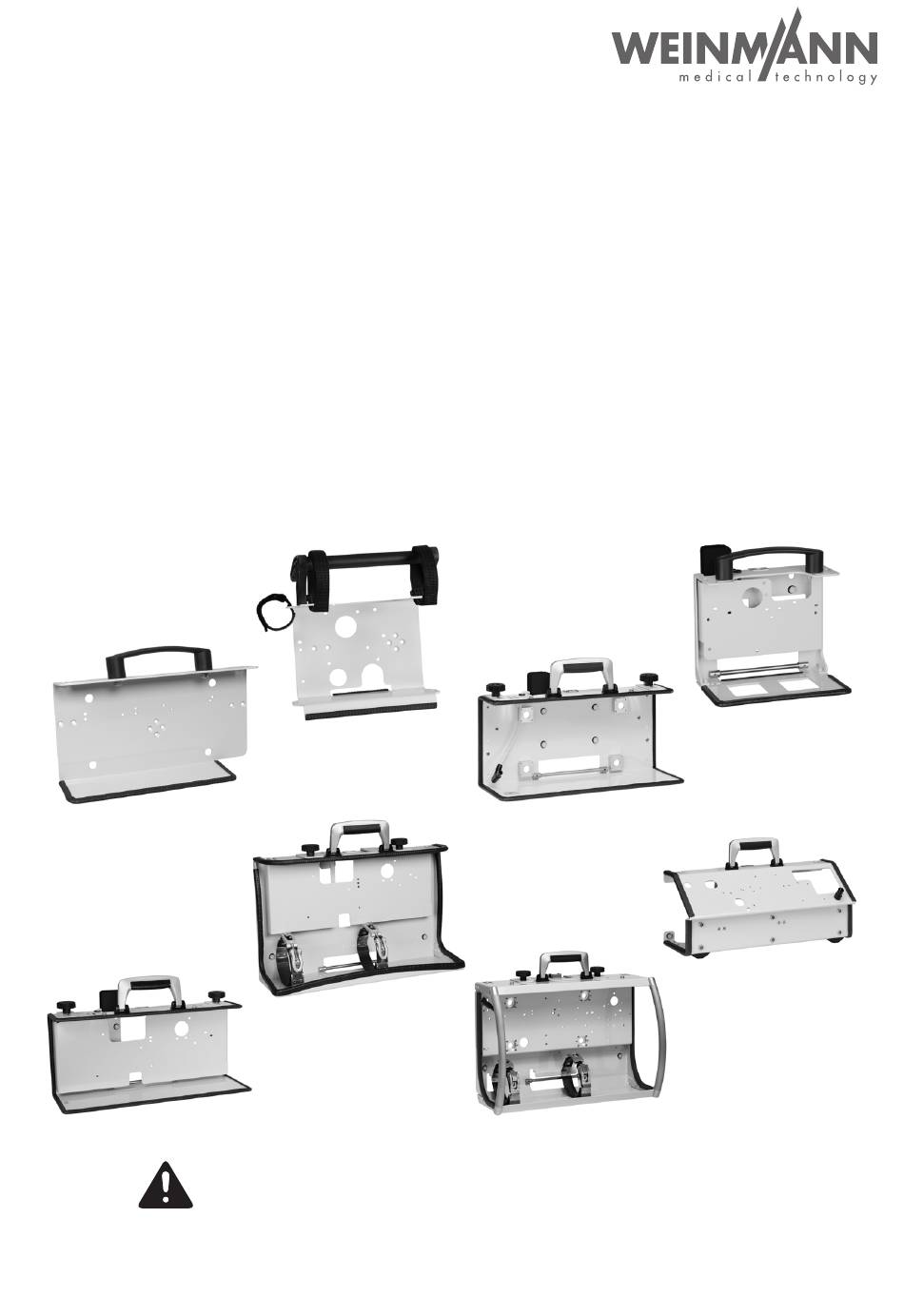

  • Seite 1 LIFE-BASE Trageeinheit LIFE-BASE light XS LIFE-BASE 1 NG LIFE-BASE III LIFE-BASE light LIFE-BASE 1 NG XL LIFE-BASE 3 NG LIFE-BASE 1 NG XS LIFE-BASE Mini II LIFE-BASE 4 NG Gebrauchsanweisung Lesen Sie diese Gebrauchsanweisung, bevor Sie das Produkt verwenden. Die Nichtbeachtung der Gebrauchsanweisung kann zu schweren...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einführung Über dieses Dokument ..............5 Erklärung der Warnhinweise ............5 Sicherheit Zweckbestimmung ................ 7 Vorgesehene Einsatzbereiche ............8 Mögliche Nebenwirkungen und Komplikationen ......8 Ausschlüsse und Einschränkungen der Zweckbestimmung ....9 Klinischer Nutzen des Produkts ............9 Anforderungen an den Anwender ..........
  • Seite 3 Inhaltsverzeichnis Tasche prüfen ................87 Dichtigkeit des Systems prüfen ............ 88 5.10 Undichtigkeit des Systems beheben ..........89 Bedienung Trageeinheit an Wandhalterung oder Deckenhalterung befestigen 91 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen .. 93 Trageeinheit an Stange oder Geräteschiene befestigen ....96 Trageeinheit von Stange oder Geräteschiene abnehmen .....
  • Seite 4 Inhaltsverzeichnis Lieferumfang 13.1 Zubehör und sonstige Teile ............163 Technische Daten Kennzeichnungen Garantie Konformitätserklärung LIFE-BASE...

  • Seite 5: Einführung

    1 Einführung Einführung 1.1 Über dieses Dokument Dieses Dokument beschreibt alle möglichen Varianten der Trageeinheit. Funktionen, Zubehör und sonstige Teile, die in diesem Dokument beschrieben sind oder in Abbildungen gezeigt werden, sind abhängig von der erworbenen Variante und stehen nicht in jedem Fall zur Verfügung.
  • Seite 6 1 Einführung Warnhinweise in Handlungsschritten Warnhinweise können sich auf einzelne Handlungsschritte beziehen. Um den Lesefluss nicht zu unterbrechen, werden diese Warnhinweise in die Handlung eingebettet. Es werden die oben beschriebenen Symbole und Signalwörter verwendet. Beispiel für einen eingebetteten Warnhinweis: 1. Trageeinheit mit der Stangenhalterung an Stange einhängen. Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Feststellschraube anziehen, bis sich die Trageeinheit nicht mehr...

  • Seite 7: Sicherheit

    2 Sicherheit Sicherheit Die Gebrauchsanweisung ist Teil der Trageeinheit. Wenn die Gebrauchsanweisung und die folgenden Sicherheitshinweise nicht vollständig befolgt werden, kann die Therapie ausfallen oder gefährdet werden. Der Patient und der Anwender können dadurch schwer oder lebensbedrohlich verletzt werden.  Gebrauchsanweisung vollständig befolgen. ...

  • Seite 8: Vorgesehene Anwender

    2 Sicherheit 2.1.3 Vorgesehene Anwender Anwender im Rahmen der medizinischen Zweckbestimmung ist medizinisches Fachpersonal, das für die Notfallmedizin ausgebildet ist. Dazu zählen: • Notärzte • Intensivmediziner • Rettungsassistenten/-sanitäter • oder Ähnliche 2.1.4 Kontraindikationen Es gibt keine bekannten Kontraindikationen für die Verwendung dieses Produkts.

  • Seite 9: Ausschlüsse Und Einschränkungen Der Zweckbestimmung

    2 Sicherheit 2.4 Ausschlüsse und Einschränkungen der Zweckbestimmung Das Gerät ist für folgende Anwendungen nicht zugelassen: • Betrieb in Verbindung mit Magnetresonanztomographen (MRT, NMR, NMI) • Betrieb in toxischer Umgebung • Anwendung durch nicht autorisierte Anwender/nicht medizinisches Fachpersonal • Betrieb in Verbindung mit nicht autorisierten Geräten und Zubehör 2.5 Klinischer Nutzen des Produkts Die Trageeinheit LIFE-BASE und das Zubehör hat keinen...

  • Seite 10: Geräteausfall Vorbeugen

    2.7.2 Korrekte Reparatur sicherstellen Falsche Reparatur gefährdet die Funktion der Trageeinheit und kann die Therapie gefährden.  Reparaturen und Instandsetzungsarbeiten nur durch WEINMANN Emergency durchführen lassen. 2.7.3 Trageeinheit und Zubehör nicht konstruktiv verändern Wenn die Trageeinheit oder das Zubehör konstruktiv verändert werden, können Funktionsstörungen die Therapie gefährden.

  • Seite 11: Trageeinheit Und Zubehör Sicher Einsetzen

    2 Sicherheit • Ungeeignete Reinigungs- und Desinfektionsmittel können die Trageeinheit beschädigen, zu Funktionsstörungen führen und die vollständige Reinigung und Desinfektion der Trageeinheit verhindern.  Trageeinheit und Zubehör nach jedem Gebrauch gemäß Reinigungs- und Desinfektionsplan hygienisch aufbereiten (siehe „8.7 Reinigungs- und Desinfektionsplan“, Seite 156).

  • Seite 12: Zugelassene Medizinprodukte Und Zugelassenes Zubehör Verwenden

    Medizinprodukten und nicht zugelassenem Zubehör kann die mechanische Festigkeit herabsetzen und zum Verlust der Konformität führen. Darüber hinaus können die Anforderungen an die Biokompatibilität nicht erfüllt sein und die Gebrauchstauglichkeit kann eingeschränkt sein.  Nur durch WEINMANN Emergency zugelassene Medizinprodukte und zugelassenes Zubehör verwenden. LIFE-BASE...

  • Seite 13: Beschreibung

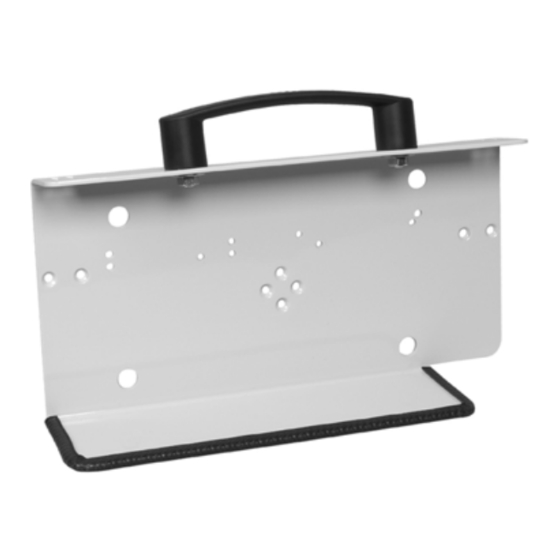

    3 Beschreibung Beschreibung 3.1 Übersicht 3.1.1 LIFE-BASE light XS Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Tragegriff Dient zum Anheben und Tragen der Trageeinheit. • Dient zur Befestigung des Patientenschlauchsystems des Beatmungsgerätes. Öse für Spanngurt (lang) •...
  • Seite 14 3 Beschreibung 3.1.2 LIFE-BASE light Nr. Bezeichnung Beschreibung Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. LIFE-BASE...
  • Seite 15 3 Beschreibung 3.1.3 LIFE-BASE 1 NG XS Nr. Bezeichnung Beschreibung Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Distanzblech Dient zur Befestigung der Geräte auf der Trageeinheit. Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung. Dient zur Befestigung des Niederdruckschlauchs des Öse für Spanngurt (lang) Beatmungsgerätes, wenn Sie keine Schutztasche verwenden.
  • Seite 16 3 Beschreibung 3.1.4 LIFE-BASE 1 NG Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit. Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung. Schwingungsdämpfer (nur Verringert Vibrationen und Stöße, um das Gerät zu schützen. bei MEDUMAT Transport) Haltewinkel Dient zum Einhängen der Trageeinheit an einer Stange.
  • Seite 17 3 Beschreibung 3.1.5 LIFE-BASE 1 NG XL Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit. Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung. Distanzblech Dient zur Befestigung der Geräte auf der Trageeinheit. Haltewinkel Dient zum Einhängen der Trageeinheit an einer Stange.
  • Seite 18 3 Beschreibung 3.1.6 LIFE-BASE Mini II Nr. Bezeichnung Beschreibung Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Patientenventilhalter Hält das Patientenventil auf der Trageeinheit. Druckknopf Fixiert die Zubehörtasche an der Trageeinheit. Flaschenspannschelle Befestigt die Sauerstoffflasche auf der Trageeinheit.

  • Seite 19: Life-Base Iii Und Life-Base 3 Ng

    3 Beschreibung 3.1.7 LIFE-BASE III und LIFE-BASE 3 NG Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit. Distanzblech (nur bei Dient zur Befestigung der Geräte auf der Trageeinheit. LIFE-BASE 3 NG) Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung.
  • Seite 20 3 Beschreibung 3.1.8 LIFE-BASE 4 NG Mit Schutzbügeln Ohne Schutzbügel Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Haltewinkel Dient zum Einhängen der Trageeinheit an einer Stange. Rändelschraube Fixiert den Haltewinkel. Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit.

  • Seite 21: Zubehör Und Sonstige Teile

    3 Beschreibung Zubehör und sonstige Teile 3.2.1 Gurte Gurt Bezeichnung Beschreibung Tragegurt zur Dient zum Anheben und Tragen der Befestigung am Trageeinheit. Tragegriff Tragegurt zur Dient zum Anheben und Tragen der Befestigung an Ösen Trageeinheit. LIFE-BASE...
  • Seite 22 3 Beschreibung Gurt Bezeichnung Beschreibung • Befestigt den Niederdruckschlauch des Beatmungsgerätes. • Sichert die Trageeinheit, wenn sie mit den Haltekrallen an einer Stange oder Spanngurt (kurz) Geräteschiene befestigt ist. • Befestigt das Patientenschlauchsystem des Beatmungsgerätes. • Sichert die Trageeinheit, wenn sie mit den Haltekrallen an einer Stange oder Spanngurt (lang)
  • Seite 23 3 Beschreibung 3.2.2 Taschen Tasche Bezeichnung Beschreibung • Schützt die Trageeinheit und die darauf montierten Geräte vor Verschmutzungen. • Dient zur Aufnahme von Zubehör. Schutztasche mit oder ohne Zubehörtaschen Innen-Zubehörtasche für Dient zur Aufnahme von Zubehör. Schutztaschen Weitere Schutztaschen und Zubehörtaschen finden Sie im Lieferumfang (siehe „13.1 Zubehör und sonstige Teile“, Seite 163).

  • Seite 24: Halterung

    3 Beschreibung 3.2.3 Halterungen Halterung Bezeichnung Beschreibung Dient zur Aufnahme der Wandhalterung Trageeinheit in einem BASE-STATION 1 NG Rettungsmittel. Dient zur Aufnahme der Wandhalterung Trageeinheit in einem BASE-STATION Mini II Rettungsmittel. Dient zur Aufnahme der Wandhalterung Trageeinheit in einem BASE-STATION 3 NG Rettungsmittel.
  • Seite 25 3 Beschreibung Halterung Bezeichnung Beschreibung Dient zur Aufnahme der Deckenhalterung Trageeinheit in einem BASE-STATION 1 NG Krankenkraftwagen. Befestigt die Trageeinheit oder die Halteklaue Wandhalterung an einer Geräteschiene. Befestigt die Trageeinheit an einer Stangenhalterung Stange. LIFE-BASE...

  • Seite 26: Montage

    4 Montage Montage Dieses Kapitel beschreibt die Montage aller Varianten der Trageeinheit und des Zubehörs. Wenn wesentliche Unterschiede in der Montage zwischen den Varianten vorhanden sind, werden die Unterschiede erklärt. Andernfalls ist die Montage für alle Varianten gleich. 4.1 Schutztasche an Trageeinheit montieren 4.1.1 Schutztasche für LIFE-BASE light montieren 1.

  • Seite 27: Schutztasche Für Life-Base 1 Ng Xs Montieren

    4 Montage 5. Wenn vorhanden: Patientenschlauchsystem vorne durch die Öffnung an der Schutztasche führen. 6. Klettverschlüsse an der Vorderseite der Schutztasche schließen. Ergebnis Die Schutztasche ist an der Trageeinheit montiert. 4.1.2 Schutztasche für LIFE-BASE 1 NG XS montieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2.
  • Seite 28 4 Montage oder beim Monitor/Defibrillator: Einschub an der Schutztasche von vorne über den Boden der Trageeinheit führen. 3. Klettverschluss auf der Rückseite die Trageeinheit schließen. 4. Schutztasche um den Tragegriff herum legen. 5. Klettverschlüsse unter und neben dem Tragegriff schließen. 6.
  • Seite 29 4 Montage 7. Beim Beatmungsgerät: • Sichtfenster der Schutztasche schließen. • Patientenschlauchsystem in den Zwischenraum zwischen Trageeinheit und Beatmungsgerät klemmen. • Patientenschlauchsystem mit den Spanngurten an der Schutztasche befestigen. oder beim Monitor/Defibrillator: • Kabel und Schläuche unter dem Monitor/Defibrillator verstauen. •...

  • Seite 30: Life-Base 1 Ng Xl Montieren

    4 Montage 4.1.3 Schutztasche für LIFE-BASE 1 NG und LIFE-BASE 1 NG XL montieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Bei LIFE-BASE 1 NG: Trageeinheit von hinten auf den Boden der Schutztasche stellen oder bei LIFE-BASE 1 NG XL: Boden der Trageeinheit von hinten in den dafür vorgesehenen Einschub an der Schutztasche führen.

  • Seite 31: Schutztasche Für Life-Base Iii, Life-Base 3 Ng

    4 Montage 4. Wenn vorhanden: Patientenschlauchsystem durch die Öffnung an der Schutztasche führen. 5. Magnetverschlüsse oder Klettverschlüsse an der Vorderseite und Rückseite der Schutztasche schließen. Ergebnis Die Schutztasche ist an der Trageeinheit montiert. 4.1.4 Schutztasche für LIFE-BASE III, LIFE-BASE 3 NG und LIFE-BASE 4 NG montieren 1.
  • Seite 32 4 Montage 3. Schutztasche von hinten über die Trageeinheit ziehen (2). 4. Druckknöpfe an der Trageeinheit schließen. 5. Bei LIFE-BASE 4 NG mit Bügeln: Klettbänder an den Schutzbügeln befestigen. 6. Verschlussclips oder Magnetverschlüsse an der Schutztasche schließen. Ergebnis Die Schutztasche ist an der Trageeinheit montiert. LIFE-BASE...

  • Seite 33: Zubehörtasche An Trageeinheit Oder Schutztasche Montieren

    4 Montage 4.2 Zubehörtasche an Trageeinheit oder Schutztasche montieren 4.2.1 Seitliche Zubehörtasche montieren Gilt für Schutztaschen mit montierbaren Zubehörtaschen 1. Reißverschluss an der Zubehörtasche in den Reißverschluss an der Schutztasche einhaken. 2. Reißverschluss an der Schutztasche schließen. Ergebnis Die Zubehörtasche ist an der Schutztasche montiert. LIFE-BASE...

  • Seite 34: Innen-Zubehörtasche Montieren

    4 Montage 4.2.2 Innen-Zubehörtasche montieren Benötigtes 90%ige Isopropanol-Lösung Reinigungsmittel 1. Trageeinheit mit Isopropanol-Lösung entfetten. 2. Position des Klettverschlusses auf der Trageeinheit bestimmen. 3. Hakenbänder des Klettverschlusses auf die Trageeinheit kleben. 4. Hakenbänder des Klettverschlusses andrücken. 5. Innen-Zubehörtasche mit den Flauschbändern an die Hakenbänder auf der Trageeinheit drücken.

  • Seite 35: Zubehörtasche Für Life-Base 1 Ng Montieren

    4 Montage 4.2.3 Zubehörtasche für LIFE-BASE 1 NG montieren 1. Klettverschlüsse an der Rückseite der Zubehörtasche öffnen. 2. Klettbänder durch die Ösen an der Schutztasche führen. 3. Klettverschlüsse an der Rückseite der Zubehörtasche schließen. Ergebnis Die Zubehörtasche ist an der Trageeinheit montiert. 4.2.4 Zubehörtasche für LIFE-BASE Mini II montieren 1.

  • Seite 36: Zubehörtasche Für Life-Base 4 Ng Montieren

    4 Montage 2. Klettverschluss auf der Rückseite der Trageeinheit schließen. Ergebnis Die Zubehörtasche ist an der Trageeinheit montiert. 4.2.5 Zubehörtasche für LIFE-BASE 4 NG montieren 1. Haltegurt durch die Schlaufe an der Seite der Schutztasche führen. 2. Haltegurt mit dem Klettverschluss an der Zubehörtasche befestigen.

  • Seite 37: Gurt An Trageeinheit Montieren

    4 Montage 4.3 Gurt an Trageeinheit montieren 4.3.1 Tragegurt an Tragegriff montieren Gilt für LIFE-BASE 1 NG XS 1. Klettverschluss des Tragegurtes um den Tragegriff herum legen. 2. Klettverschluss des Tragegurtes schließen. Ergebnis Der Tragegurt ist am Tragegriff montiert. 4.3.2 Tragegurt an Trageeinheit montieren Gilt für •...

  • Seite 38: Spanngurte An Trageeinheit Montieren

    2. Klettverschlüsse des Tragegurtes schließen. Ergebnis Der Tragegurt ist an der Trageeinheit montiert. 4.3.3 Spanngurte an Trageeinheit montieren Gilt für • LIFE-BASE light XS • LIFE-BASE 1 NG XS 1. Spanngurte durch die Ösen an der Trageeinheit führen. LIFE-BASE...

  • Seite 39: Sauerstoffflasche Auf Trageeinheit Montieren

    4 Montage 2. Klettverschlüsse der Spanngurte schließen. Ergebnis Die Spanngurte sind an der Trageeinheit montiert. 4.4 Sauerstoffflasche auf Trageeinheit montieren Beschädigung von Flaschenspannschellen! Die Spannkraft der Flaschenspannschellen kann unterschiedlich eingestellt werden. Wenn sich die Flaschenspannschellen nur mit großer Kraft schließen lassen, können die Flaschenspannschellen überdehnt und beschädigt werden.
  • Seite 40 4 Montage 1. Verschlussbügel (1) der Flaschenspannschellen öffnen. 2. Spannbügel (2) aus der Rastung der Flaschenspannschellen aushaken. 3. Sauerstoffflasche von vorne oder von der Seite in die Trageeinheit einlegen. Hinweis! Beschädigung von Flaschenspannschellen! Spannbügel verdrehen, um die Länge der Flaschenspannschellen exakt an die Sauerstoffflasche anzupassen.
  • Seite 41 4 Montage 5. Spannbügel (1) in die Rastung der Flaschenspannschellen einhaken. 6. Verschlussbügel der Flaschenspannschellen (2) schließen. 7. Sauerstoffflasche auf festen Sitz prüfen. Dabei beachten: • Die Verschlussbügel der Flaschenspannschellen dürfen sich nicht öffnen. • Die Sauerstoffflasche darf sich nicht bewegen. 8.
  • Seite 42 4 Montage 1. Verschlussbügel der Flaschenspannschellen (1) öffnen. 2. Haltebolzen (2) aushaken. 3. Sauerstoffflasche von der Seite in die Trageeinheit einlegen. Hinweis! Beschädigung von Flaschenspannschellen! Haltebolzen verdrehen, um die Spannkraft der Flaschenspannschellen exakt an die Sauerstoffflasche anzupassen. LIFE-BASE...
  • Seite 43 4 Montage 5. Haltebolzen (1) einhaken. 6. Verschlussbügel (2) der Flaschenspannschellen schließen. 7. Sauerstoffflasche auf festen Sitz prüfen. Dabei beachten: • Die Verschlussbügel der Flaschenspannschellen dürfen sich nicht öffnen. • Die Sauerstoffflasche darf sich nicht bewegen. 8. Wenn sich die Sauerstoffflasche bewegt: Spannkraft der Flaschenspannschellen an die Sauerstoffflasche anpassen.

  • Seite 44: Gerät Auf Trageeinheit Montieren

    4 Montage 4.5 Gerät auf Trageeinheit montieren 4.5.1 Gerät auf LIFE-BASE light XS montieren Gilt für • MEDUMAT Standard • MEDUVENT Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Gerät mit der Bedienfolie nach unten legen. MEDUMAT Standard MEDUVENT Standard 2.
  • Seite 45 4 Montage MEDUVENT Standard 10 mm 4. Trageeinheit mit 4 Schrauben 100 und 4 Stoffschutzscheiben 104 an das Gerät schrauben. 5. Gerät gemäß Gebrauchsanweisung an die Energieversorgung anschließen. 6. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 81).
  • Seite 46 4 Montage Die Montage von MEDUMAT Transport auf LIFE-BASE light ist in einem eigenen Kapitel beschrieben (siehe „4.5.4 Gerät auf LIFE- BASE 1 NG und LIFE-BASE 4 NG (mit Schutzbügeln) montieren“, Seite 52). Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 37).

  • Seite 47: Gerät Auf Life-Base 1 Ng Xs Montieren

    4 Montage LIFE-BASE light 10 mm MEDUMAT Easy 5. Trageeinheit mit 2 Schrauben 100 und 2 Stoffschutzscheiben 104 an das Gerät schrauben. 6. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 81). Ergebnis Das Gerät ist auf der Trageeinheit montiert. 4.5.3 Gerät auf LIFE-BASE 1 NG XS montieren Gilt für •...
  • Seite 48 4 Montage MEDUMAT Standard WM 9878 MEDUMAT Standard MEDUCORE Standard WM 9713 MEDUCORE Standard WM 9728 MEDUVENT Standard 2. Bohrungen für das Gerät auf dem Distanzblech bestimmen. 3. Distanzblech auf das Gerät legen. Dabei beachten: Die Bohrungen von Gerät und Distanzblech müssen übereinanderliegen.
  • Seite 49 4 Montage 10 mm MEDUMAT Standard 4. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an das Gerät schrauben. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUCORE Standard MEDUCORE Standard 5. Gerät gemäß Gebrauchsanweisung an die Energieversorgung anschließen. LIFE-BASE...
  • Seite 50 4 Montage MEDUMAT Standard WM 9878 MEDUCORE Standard MEDUMAT Standard WM 9713 MEDUCORE Standard WM 9728 MEDUVENT Standard 6. Bohrung für die Kabelschelle auf dem Distanzblech bestimmen. 7. Kabel für die Energieversorgung in Kabelschelle 105 einlegen. LIFE-BASE...
  • Seite 51 4 Montage 12 mm MEDUMAT Standard 8. 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten. LIFE-BASE...

  • Seite 52: Gerät Auf Life-Base 1 Ng Und Life-Base 4 Ng

    4 Montage 16 mm MEDUMAT Standard 9. Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben. Dabei beachten: Die Bohrungen von Trageeinheit und Distanzblech müssen übereinanderliegen. 10. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 81). Ergebnis Das Gerät ist auf der Trageeinheit montiert.
  • Seite 53 4 Montage 3. 4 Ringe 108, 4 Hülsen 109 und 4 Grundelemente 107 in die Bohrungen an der Trageeinheit einsetzen. 30 mm 4. Trageeinheit mit 4 Schrauben 103, 4 Stoffschutzscheiben 104 und 4 Scheiben 106 an das Gerät schrauben. Dabei beachten: Die Bohrungen von Trageeinheit und Gerät müssen übereinanderliegen.

  • Seite 54: Geräte Auf Life-Base 1 Ng Xl, Life-Base 3 Ng Und Life-Base 4 Ng (Ohne Schutzbügel)

    4 Montage 4.5.5 Geräte auf LIFE-BASE 1 NG XL, LIFE-BASE 3 NG und LIFE-BASE 4 NG (ohne Schutzbügel) montieren Beatmungsgerät montieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUMAT Easy Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 37).
  • Seite 55 4 Montage MEDUMAT Easy MEDUMAT Standard MEDUMAT Easy MEDUVENT Standard 4. Bohrungen für das Gerät auf dem Distanzblech bestimmen. 5. Distanzblech auf das Gerät legen. Dabei beachten: • Jedes Gerät hat eine bestimmte Position. • MEDUMAT Easy kann an 2 Positionen auf dem Distanzblech montiert werden.
  • Seite 56 4 Montage 10 mm MEDUMAT Standard 6. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an das Gerät schrauben. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUMAT Easy 7. Wenn vorhanden: Gerät gemäß Gebrauchsanweisung an die Energieversorgung anschließen. 8. Bei MEDUMAT Standard und MEDUVENT Standard: Kabel für die Energieversorgung in Kabelschelle 105 einlegen.
  • Seite 57 4 Montage 12 mm MEDUMAT Standard 9. Bei MEDUMAT Standard : 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten. 12 mm MEDUVENT Standard 10. Bei MEDUVENT Standard: 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben.
  • Seite 58 4 Montage MEDUMAT Standard 11. Bei LIFE-BASE 1 NG XL: Niederdruckschlauch nach links wegführen. 12. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 13. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE...
  • Seite 59 4 Montage LIFE-BASE 1 NG XL MEDUMAT Standard 16 mm 14. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben. 15.

  • Seite 60: Monitor/Defibrillator Montieren

    4 Montage Monitor/Defibrillator montieren Gilt für • MEDUCORE Standard • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 37). 2. Gerät mit der Bedienfolie nach unten legen. MEDUCORE Standard auf LIFE-BASE 3 NG MEDUCORE Standard...
  • Seite 61 4 Montage • Die Bohrungen von Gerät und Distanzblech müssen übereinanderliegen. 10 mm MEDUCORE Standard 5. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an das Gerät schrauben. Gerät Teil Anzahl MEDUCORE Standard MEDUCORE Standard auf LIFE-BASE 1 NG XL MEDUCORE Standard auf LIFE-BASE 3 NG 6.
  • Seite 62 4 Montage 7. Bei MEDUCORE Standard auf LIFE-BASE 3 NG: Kabel für die Energieversorgung in Kabelschelle 105 einlegen. 12 mm MEDUCORE Standard 8. Bei MEDUCORE Standard auf LIFE-BASE 3 NG: 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten.
  • Seite 63 4 Montage 10. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE 3 NG 16 mm MEDUCORE Standard 11. Bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben oder bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben.
  • Seite 64 4 Montage 12. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 81). Ergebnis Das Gerät ist auf der Trageeinheit montiert. Beatmungsgerät und MEDUCORE Standard montieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1...
  • Seite 65 4 Montage MEDUMAT Standard MEDUCORE Standard MEDUMAT Easy MEDUVENT Standard 4. Bohrungen für die Geräte auf dem Distanzblech bestimmen. 5. Distanzblech auf die Geräte legen. Dabei beachten: • Jedes Gerät hat eine bestimmte Position. • Die Bohrungen von Geräten und Distanzblech müssen übereinanderliegen.
  • Seite 66 4 Montage MEDUCORE Standard 10 mm MEDUMAT Standard 6. Distanzblech mit 6 Schrauben 100 und 6 Stoffschutzscheiben 104 an die Geräte schrauben. 7. Wenn vorhanden: Geräte gemäß Gebrauchsanweisung an die Energieversorgung anschließen. 8. Bei MEDUMAT Standard und MEDUVENT Standard: Kabel für die Energieversorgung in Kabelschelle 105 einlegen. LIFE-BASE...
  • Seite 67 4 Montage MEDUCORE Standard 12 mm MEDUMAT Standard 9. Bei MEDUMAT Standard : 2 Kabelschellen 105 und 2 Stoffschutzscheiben 104 mit 2 Schrauben 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschellen liegt unten. LIFE-BASE...
  • Seite 68 4 Montage MEDUCORE Standard 12 mm MEDUVENT Standard 10. Bei MEDUVENT Standard: 2 Kabelschellen 105 und 2 Stoffschutzscheiben 104 mit 2 Schrauben 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschellen liegt unten. MEDUMAT Standard MEDUCORE Standard 11.
  • Seite 69 4 Montage 12. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 13. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE...
  • Seite 70 4 Montage LIFE-BASE 1 NG XL MEDUCORE Standard 16 mm MEDUMAT Standard 14. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben. 15.
  • Seite 71 4 Montage Beatmungsgerät und MEDUCORE Standard montieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 37). 2. Bei MEDUMAT Standard und MEDUMAT Easy Niederdruckschlauch an den Druckgasanschluss an der Seite oder an der Rückseite des Beatmungsgerätes anschließen.
  • Seite 72 4 Montage MEDUCORE Standard MEDUMAT Standard MEDUCORE Standard auf LIFE-BASE 3 NG MEDUMAT Easy MEDUCORE Standard auf LIFE-BASE 1 NG XL 4. Bohrungen für die Geräte auf dem Distanzblech bestimmen. 5. Distanzblech auf die Geräte legen. Dabei beachten: • Jedes Gerät hat eine bestimmte Position. •...
  • Seite 73 4 Montage MEDUCORE Standard 10 mm MEDUMAT Standard 6. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an die Geräte schrauben. Gerät Teil Anzahl MEDUCORE Standard mit MEDUMAT Standard MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 1 NG XL MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 3 NG 7.
  • Seite 74 4 Montage 8. Wenn vorhanden: Kabel für die Energieversorgung in Kabelschelle 105 einlegen. MEDUCORE Standard 12 mm MEDUMAT Standard 9. Bei MEDUCORE Standard mit MEDUMAT Standard 2 Kabelschellen 105 und 2 Stoffschutzscheiben 104 mit 2 Schrauben 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschellen liegt unten.
  • Seite 75 4 Montage MEDUCORE Standard 12 mm MEDUMAT Easy 10. Bei MEDUCORE Standard mit MEDUMAT Easy auf LIFE- BASE 3 NG: 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten. MEDUCORE Standard MEDUMAT Standard 11.
  • Seite 76 4 Montage 12. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 13. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE...
  • Seite 77 4 Montage LIFE-BASE 1 NG XL MEDUCORE Standard 16 mm MEDUMAT Standard 14. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben. 15.

  • Seite 78: Gerät Auf Life-Base Mini Ii Montieren

    4 Montage 4.5.6 Gerät auf LIFE-BASE Mini II montieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 37). 2.
  • Seite 79 4 Montage MODUL MEDUMAT Easy MEDUMAT Standard 3. Bohrungen für das Gerät auf der Trageeinheit bestimmen. LIFE-BASE...
  • Seite 80 4 Montage 10 mm 4. Trageeinheit mit 2 Schrauben 100 und 2 Stoffschutzscheiben 104 an das Gerät schrauben. Dabei beachten: • MEDUMAT Easy kann einzeln oder zusammen mit MODUL auf der Trageeinheit montiert werden. • Die Bohrungen von Gerät und Trageeinheit müssen übereinanderliegen.

  • Seite 81: Montage Abschließen

    4 Montage 4.5.7 Montage abschließen Voraussetzung Das Gerät ist auf der Trageeinheit montiert. 1. Wenn vorhanden: Schutztasche an Trageeinheit montieren (siehe „4.1 Schutztasche an Trageeinheit montieren“, Seite 26). 2. Wenn vorhanden: Zubehörtasche an Trageeinheit oder Schutztasche montieren (siehe „4.2 Zubehörtasche an Trageeinheit oder Schutztasche montieren“, Seite 33).

  • Seite 82: Funktionskontrolle

    5 Funktionskontrolle Funktionskontrolle Brand- und Explosionsgefahr durch Sauerstoff! Komprimierter Sauerstoff kann die Umgebung schnell mit Sauerstoff anreichern und zu Bränden oder der Explosion brennbarer Stoffe führen.  Für ausreichende Belüftung sorgen.  Niemals in der Nähe von sauerstoffführenden Armaturen rauchen. ...

  • Seite 83: Fristen

    Spannung versorgen. Dabei beachten: • Die LED für die externe Spannungsversorgung muss leuchten. • Die Akkustatusanzeige muss leuchten oder blinken. 4. Wenn Teile beschädigt sind: Trageeinheit von WEINMANN Emergency instand setzen lassen oder ersetzen. Ergebnis Die Trageeinheit ist visuell geprüft. LIFE-BASE...

  • Seite 84: Flaschenspannschellen Prüfen

    Sauerstoffflasche anpassen (siehe „4.4 Sauerstoffflasche auf Trageeinheit montieren“, Seite 39). 4. Flaschenspannschellen auf Korrosion prüfen. 5. Wenn die Flaschenspannschellen Korrosion aufweisen: Flaschenspannschellen durch WEINMANN Emergency ersetzen lassen. Ergebnis Die Flaschenspannschellen sind geprüft. 5.4 Verriegelung der Wandhalterung oder Deckenhalterung prüfen 1. Trageeinheit an Wandhalterung oder Deckenhalterung befestigen (siehe „6.1 Trageeinheit an Wandhalterung oder...

  • Seite 85: Verriegelung Der Halteklauen Prüfen

    • Die Trageeinheit darf bei der Entnahme nicht klemmen. 4. Wenn die Verriegelung der Wandhalterung oder Deckenhalterung nicht einwandfrei funktioniert: Verriegelung von WEINMANN Emergency ersetzen lassen. Ergebnis Die Verriegelung der Wandhalterung oder der Deckenhalterung ist geprüft. 5.5 Verriegelung der Halteklauen prüfen 1.

  • Seite 86: Schrauben Der Wandhalterung Prüfen

    5 Funktionskontrolle 5.6 Schrauben der Wandhalterung prüfen 1. Schrauben lösen. Dabei beachten: Die Gewinde müssen leichtgängig sein. 2. Wenn die Schrauben nicht einwandfrei funktionieren: Schrauben ersetzen. Ergebnis Die Schrauben an einer Wandhalterung sind geprüft. 5.7 Stangenhalterung prüfen 1. Trageeinheit oder Wandhalterung an einer Stange oder einer Geräteschiene befestigen (siehe „6.3 Trageeinheit an Stange oder Geräteschiene befestigen“,...

  • Seite 87: Tasche Prüfen

    5 Funktionskontrolle 5.8 Tasche prüfen Dieses Kapitel beschreibt die Funktionskontrolle aller Taschen, die mit der Trageeinheit verwendet werden können. Je nach erworbener Tasche kann es sein, dass nicht alle in diesem Kapitel beschriebenen Teile für die Prüfung vorhanden sind. 1. Reißverschlüsse vollständig zu beiden Seiten öffnen. Dabei beachten: Die Reißverschlüsse dürfen nicht klemmen.

  • Seite 88: Dichtigkeit Des Systems Prüfen

    5 Funktionskontrolle 5.9 Dichtigkeit des Systems prüfen Voraussetzung Das Gerät ist an die Sauerstoffversorgung angeschlossen. 1. Gebrauchsanweisung für Geräte und Druckminderer beachten. 2. Alle Geräte ausschalten. 3. Prüfen, ob alle Schlauchverbindungen fest sitzen. 4. Sauerstoffflasche langsam öffnen. Dazu das Handrad langsam gegen den Uhrzeigersinn drehen. 5.

  • Seite 89: Undichtigkeit Des Systems Beheben

    5 Funktionskontrolle Druck Füllstand der Sauerstoffflasche 200 bar voll 100 bar halb voll < 50 bar gering 6. Wenn das Inhaltsmanometer des Druckminderers < 50 bar anzeigt: Sauerstoffflasche ersetzen. 7. Sauerstoffflasche mit der Hand schließen. 8. Zeiger des Inhaltsmanometers am Druckminderer 1 min beobachten: •...
  • Seite 90 7. Schadhafte Teile gemäß Gebrauchsanweisung des jeweiligen Gerätes ersetzen. 8. Dichtigkeit des Systems prüfen (siehe „5.9 Dichtigkeit des Systems prüfen“, Seite 88). 9. Wenn das System wiederholt undicht ist: System durch WEINMANN Emergency instand setzen lassen. Ergebnis Die Undichtigkeit des Systems ist behoben. LIFE-BASE...

  • Seite 91: Bedienung

    6 Bedienung Bedienung 6.1 Trageeinheit an Wandhalterung oder Deckenhalterung befestigen Gilt für Wandhalterung oder Trageeinheit Deckenhalterung LIFE-BASE 1 NG XS BASE-STATION 1 NG LIFE-BASE 1 NG BASE-STATION Mini II LIFE-BASE 1 NG XL LIFE-BASE Mini II BASE-STATION Mini II LIFE-BASE III LIFE-BASE 3 NG BASE-STATION 3 NG LIFE-BASE 4 NG...
  • Seite 92 6 Bedienung Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Prüfen, ob der rote Kontrollstift (1) mit der Oberseite des Verriegelungsgehäuses (2) abschließt und nicht herausragt. Ergebnis Die Trageeinheit ist an der Wandhalterung oder der Deckenhalterung befestigt. LIFE-BASE...

  • Seite 93: Trageeinheit Aus Wandhalterung Oder Deckenhalterung Nehmen

    6 Bedienung 6.2 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen Verletzungsgefahr durch herabfallenden Gegenstand! Die Trageeinheit kann aus der Wandhalterung oder der Deckenhalterung fallen und Personen verletzen oder die Geräte beschädigen.  Trageeinheit beim Entnehmen aus der Wandhalterung oder Deckenhalterung festhalten. Gilt für •...
  • Seite 94 6 Bedienung 1. Mit einer Hand durch den Tragegriff fassen. 2. Verriegelung nach oben drücken. LIFE-BASE...
  • Seite 95 6 Bedienung 3. Trageeinheit etwas nach vorne schwenken. 4. Trageeinheit aus der Aufnahmeschiene nehmen. Ergebnis Die Trageeinheit ist aus der Wandhalterung oder Deckenhalterung genommen. LIFE-BASE...

  • Seite 96: Trageeinheit An Stange Oder Geräteschiene Befestigen

    6 Bedienung 6.3 Trageeinheit an Stange oder Geräteschiene befestigen Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Wenn die Trageeinheit nicht richtig befestigt oder lose eingehängt ist mithilfe von Haltewinkeln oder Haltekrallen, kann die Trageeinheit herunterfallen oder durch das Rettungsmittel geschleudert werden und Personen verletzen. Die Befestigung durch loses Einhängen, mit Gurten oder einer Stangenhalterung ist nach EN 1789 nicht ausreichend, um die Trageeinheit sicher zu halten.

  • Seite 97: Trageeinheit Mit Haltewinkeln Befestigen

    6 Bedienung Ergebnis LIFE-BASE Mini II ist an einer Stange oder einer Geräteschiene befestigt. 6.3.2 Trageeinheit mit Haltewinkeln befestigen Gilt für • LIFE-BASE 1 NG • LIFE-BASE 1 NG XL • LIFE-BASE III • LIFE-BASE 3 NG • LIFE-BASE 4 NG 1.
  • Seite 98 6 Bedienung 5. Trageeinheit an einer Stange oder Geräteschiene einhängen. Ergebnis Die Trageeinheit ist mit Haltewinkeln an einer Stange oder einer Geräteschiene befestigt. LIFE-BASE...

  • Seite 99: Trageeinheit Mit Schutztasche Befestigen

    6 Bedienung 6.3.3 Trageeinheit mit Schutztasche befestigen Gilt für LIFE-BASE 1 NG XS Voraussetzung Eine Schutztasche ist an der Trageeinheit befestigt. 1. Magnetverschlüsse an den Gurten auf der Rückseite der Schutztasche öffnen. 2. Gurte um eine Stange oder Geräteschiene herumführen. 3.

  • Seite 100: Trageeinheit Mit Haltekrallen Befestigen

    6 Bedienung 6.3.4 Trageeinheit mit Haltekrallen befestigen Gilt für LIFE-BASE light XS 1. Trageeinheit mit den beiden Haltekrallen an einer Stange oder Geräteschiene einhängen. Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! 2 Spanngurte an Stange oder Geräteschiene befestigen. Dabei beachten: Die Gummistreifen müssen auf der Innenseite der Spanngurte liegen.
  • Seite 101 Rettungsmittel geschleudert werden und Personen verletzen.  Stangenhalterung nur im stationären Bereich einsetzen.  Trageeinheit nur an Stangen mit einem Durchmesser von 19 mm bis 40 mm befestigen. Gilt für • LIFE-BASE light XS • LIFE-BASE light • BASE-STATION 1 NG Voraussetzung Die Stangenhalterung ist waagerecht oder senkrecht an der Trageeinheit oder an der Wandhalterung montiert.

  • Seite 102: Trageeinheit Mit Halteklauen Befestigen

    Die Trageeinheit oder die Wandhalterung ist mit einer Stangenhalterung an einer Stange oder einer Geräteschiene befestigt. 6.3.6 Trageeinheit mit Halteklauen befestigen Gilt für • LIFE-BASE light XS • LIFE-BASE light Voraussetzung Die Halteklauen sind an der Trageeinheit montiert. 1. Trageeinheit mit den Halteklauen in die Geräteschiene einhängen.

  • Seite 103: Wandhalterung Mit Halteklauen Befestigen

    6 Bedienung 6.3.7 Wandhalterung mit Halteklauen befestigen Gilt für • BASE-STATION 1 NG ohne Schrauben • BASE-STATION Mini II • BASE-STATION 3 NG Voraussetzung Die Halteklauen sind an der Wandhalterung montiert. 1. Wandhalterung mit den Halteklauen in die Geräteschiene einhängen. Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Feststellhebel nach außen drücken, bis die Verriegelung...

  • Seite 104: Trageeinheit Von Stange Oder Geräteschiene Abnehmen

    6 Bedienung 6.4 Trageeinheit von Stange oder Geräteschiene abnehmen 6.4.1 LIFE-BASE Mini II abnehmen Gilt für LIFE-BASE Mini II 1. Trageeinheit von der Stange oder der Geräteschiene abnehmen. Ergebnis LIFE-BASE Mini II ist von der Stange oder der Geräteschiene abgenommen. 6.4.2 Trageeinheit mit Haltewinkeln abnehmen Gilt für •...
  • Seite 105 6 Bedienung 2. Trageeinheit von der Stange oder der Geräteschiene abnehmen. 3. Haltewinkel in Ursprungsposition zurückschieben. 4. Rändelschrauben anziehen. Ergebnis Die Trageeinheit ist von der Stange oder der Geräteschiene abgenommen. LIFE-BASE...

  • Seite 106: Trageeinheit Mit Schutztasche Abnehmen

    6 Bedienung 6.4.3 Trageeinheit mit Schutztasche abnehmen Gilt für LIFE-BASE 1 NG XS 1. Gurtbänder durch Anheben der Gurtschnalle lösen. 2. Magnetverschlüsse an den Gurten auf der Rückseite der Schutztasche öffnen. 3. Trageeinheit von der Stange oder der Geräteschiene abnehmen. 4.

  • Seite 107: Trageeinheit Mit Haltekrallen Abnehmen

    6 Bedienung 6.4.4 Trageeinheit mit Haltekrallen abnehmen Gilt für LIFE-BASE light XS 1. 2 Spanngurte von der Stange oder Geräteschiene lösen. 2. Trageeinheit von der Stange oder der Geräteschiene abnehmen. Ergebnis Die Trageeinheit ist von der Stange oder der Geräteschiene abgenommen.
  • Seite 108 6 Bedienung 6.4.5 Trageeinheit oder Wandhalterung mit Stangenhalterung abnehmen Gilt für • LIFE-BASE light XS • LIFE-BASE light • BASE-STATION 1 NG 1. Trageeinheit mit einer Hand festhalten. 2. Feststellschraube lösen. 3. Trageeinheit von der Stange oder der Geräteschiene abnehmen.

  • Seite 109: Trageeinheit Mit Halteklauen Abnehmen

    6 Bedienung 6.4.6 Trageeinheit mit Halteklauen abnehmen Gilt für • LIFE-BASE light XS • LIFE-BASE light 1. Feststellhebel herunterdrücken, bis sich die Verriegelung löst. 2. Trageeinheit von der Geräteschiene abnehmen. Ergebnis Die Trageeinheit ist von der Geräteschiene abgenommen. 6.4.7 Wandhalterung mit Halteklauen abnehmen Gilt für...

  • Seite 110: Gerätezubehör Verstauen

    6 Bedienung 1. Feststellhebel herunterdrücken, bis sich die Verriegelung löst. 2. Bei BASE-STATION Mini II und BASE-STATION 3 NG: Schrauben lösen. 3. Wandhalterung von der Geräteschiene abnehmen. Ergebnis Die Wandhalterung ist von der Geräteschiene abgenommen. 6.5 Gerätezubehör verstauen Gerätezubehör können Sie in den Schutztaschen und Zubehörtaschen verstauen oder mit Spanngurten und Klettbändern an der Trageeinheit befestigen.

  • Seite 111: Demontage

    7 Demontage Demontage Dieses Kapitel beschreibt die Demontage aller Varianten der Trageeinheit und des Zubehörs. Wenn wesentliche Unterschiede in der Demontage zwischen den Varianten vorhanden sind, werden die Unterschiede erklärt. Andernfalls ist die Demontage für alle Varianten gleich. 7.1 Schutztasche von Trageeinheit demontieren 7.1.1 Schutztasche für LIFE-BASE light demontieren 1.

  • Seite 112: Schutztasche Für Life-Base 1 Ng Xs Demontieren

    7 Demontage 7.1.2 Schutztasche für LIFE-BASE 1 NG XS demontieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Beim Beatmungsgerät: • Klettverschlüsse der Spanngurte öffnen. • Patientenschlauchsystem von der Trageeinheit abnehmen. oder beim Monitor/Defibrillator: • Sichtfenster der Schutztasche öffnen. •...
  • Seite 113 7 Demontage 4. Klettverschlüsse unter und neben dem Tragegriff öffnen. 5. Schutztasche vom Tragegriff abziehen. 6. Trageeinheit nach hinten aus der Schutztasche ziehen. Ergebnis Die Schutztasche ist von der Trageeinheit demontiert. LIFE-BASE...

  • Seite 114: Schutztasche Für Life-Base 1 Ng Und Life- Base 1 Ng Xl Demontieren

    7 Demontage 7.1.3 Schutztasche für LIFE-BASE 1 NG und LIFE- BASE 1 NG XL demontieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Magnetverschlüsse oder Klettverschlüsse an der Vorderseite und Rückseite der Schutztasche öffnen. 3. Wenn vorhanden: Patientenschlauchsystem durch die Öffnung an der Schutztasche ziehen.
  • Seite 115 7 Demontage 7.1.4 Schutztasche für LIFE-BASE III, LIFE-BASE 3 NG und LIFE-BASE 4 NG demontieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Verschlussclips oder Magnetverschlüsse an der Schutztasche öffnen. 3. Bei LIFE-BASE 4 NG mit Bügeln: Klettbänder an den Schutzbügeln lösen.

  • Seite 116: Zubehörtasche Von Trageeinheit Oder Schutztasche Demontieren

    7 Demontage 5. Schutztasche nach hinten von der Trageeinheit abziehen. 6. Trageeinheit aus der Schutztasche nehmen. Ergebnis Die Schutztasche ist von der Trageeinheit demontiert. 7.2 Zubehörtasche von Trageeinheit oder Schutztasche demontieren 7.2.1 Seitliche Zubehörtasche demontieren Gilt für Schutztaschen mit montierbaren Zubehörtaschen 1.

  • Seite 117: Innen-Zubehörtasche Demontieren

    7 Demontage Ergebnis Die Zubehörtasche ist von der Schutztasche demontiert. 7.2.2 Innen-Zubehörtasche demontieren 1. Innen-Zubehörtasche von der Trageeinheit abziehen. Ergebnis Die Innen-Zubehörtasche ist von der Trageeinheit demontiert. 7.2.3 Zubehörtasche für LIFE-BASE 1 NG demontieren 1. Klettverschlüsse an der Rückseite der Zubehörtasche öffnen. 2.
  • Seite 118 7 Demontage 3. Zubehörtasche von der Schutztasche abnehmen. Ergebnis Die Zubehörtasche ist von der Schutztasche demontiert. 7.2.4 Zubehörtasche für LIFE-BASE Mini II demontieren 1. Klettverschluss auf der Rückseite der Trageeinheit öffnen. 2. Druckknöpfe der Zubehörtasche öffnen. 3. Zubehörtasche von der Trageeinheit abnehmen. Ergebnis Die Zubehörtasche ist von der Trageeinheit demontiert.

  • Seite 119: Zubehörtasche Für Life-Base 4 Ng Demontieren

    7 Demontage 7.2.5 Zubehörtasche für LIFE-BASE 4 NG demontieren 1. Klettverschluss des Haltegurtes öffnen. 2. Haltegurt aus der Schlaufe an der Seite der Schutztasche ziehen. 3. Zubehörtasche von der Schutztasche abnehmen. Ergebnis Die Zubehörtasche ist von der Schutztasche demontiert. LIFE-BASE...

  • Seite 120: Gurt Von Trageeinheit Demontieren

    7 Demontage 7.3 Gurt von Trageeinheit demontieren 7.3.1 Tragegurt von Tragegriff demontieren Gilt für LIFE-BASE 1 NG XS 1. Klettverschluss des Tragegurtes öffnen. 2. Tragegurt vom Tragegriff abnehmen. Ergebnis Der Tragegurt ist vom Tragegriff demontiert. 7.3.2 Tragegurt von Trageeinheit demontieren Gilt für •...

  • Seite 121: Spanngurte Demontieren

    7 Demontage 1. Klettverschlüsse des Tragegurtes öffnen. 2. Tragegurt von der Trageeinheit abnehmen. Ergebnis Der Tragegurt ist von der Trageeinheit demontiert. 7.3.3 Spanngurte demontieren Gilt für • LIFE-BASE light XS • LIFE-BASE 1 NG XS 1. Klettverschluss der Spanngurte öffnen. LIFE-BASE...

  • Seite 122: Sauerstoffflasche Von Trageeinheit Demontieren

    7 Demontage 2. Spanngurte von der Trageeinheit abnehmen. Ergebnis Die Spanngurte sind von der Trageeinheit demontiert. 7.4 Sauerstoffflasche von Trageeinheit demontieren 7.4.1 Sauerstoffflasche Ø 105 mm demontieren Gilt für • LIFE-BASE Mini II • LIFE-BASE III • LIFE-BASE 3 NG •...
  • Seite 123 7 Demontage 3. Sauerstoffflasche aus den Flaschenspannschellen herausziehen. Ergebnis Die Sauerstoffflasche ist von der Trageeinheit demontiert. 7.4.2 Sauerstoffflasche Ø 115 mm-120 mm demontieren Gilt für LIFE-BASE 4 NG 1. Verschlussbügel (1) der Flaschenspannschellen öffnen. 2. Haltebolzen (2) aushaken. LIFE-BASE...

  • Seite 124: Gerät Von Trageeinheit Demontieren

    7 Demontage 3. Sauerstoffflasche aus den Flaschenspannschellen herausziehen. Ergebnis Die Sauerstoffflasche ist von der Trageeinheit demontiert. 7.5 Gerät von Trageeinheit demontieren 7.5.1 Demontage vorbereiten 1. Wenn vorhanden: Trageeinheit von der Wandhalterung oder der Deckenhalterung abnehmen (siehe „6.2 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen“, Seite 93) oder Trageeinheit von der Stange oder der Geräteschiene abnehmen...

  • Seite 125: Gerät Von Life-Base Light Xs Demontieren

    5. Wenn vorhanden: Zubehörtasche von Trageeinheit oder Schutztasche demontieren (siehe „7.2 Zubehörtasche von Trageeinheit oder Schutztasche demontieren“, Seite 116). Ergebnis Die Trageeinheit ist für die Demontage des Gerätes vorbereitet. 7.5.2 Gerät von LIFE-BASE light XS demontieren Gilt für • MEDUMAT Standard • MEDUVENT Standard Benötigte Hilfsmittel...
  • Seite 126 7 Demontage 4. Trageeinheit vom Gerät abnehmen. Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.3 Gerät von LIFE-BASE light und LIFE-BASE III demontieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Die Demontage von MEDUMAT Transport von LIFE-BASE light ist in einem eigenen Kapitel beschrieben (siehe „7.5.5 Gerät von LIFE- BASE 1 NG und LIFE-BASE 4 NG (mit Schutzbügeln)

  • Seite 127: Gerät Von Life-Base 1 Ng Xs Demontieren

    7 Demontage 4. Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 120). Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.4 Gerät von LIFE-BASE 1 NG XS demontieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUCORE Standard •...
  • Seite 128 7 Demontage MEDUMAT Standard 4. Schrauben 100, Stoffschutzscheiben 104, Kabelschelle 105 und Schraube 101 vom Distanzblech lösen. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUCORE Standard MEDUCORE Standard 5. Gerät gemäß Gebrauchsanweisung von der Energieversorgung trennen. LIFE-BASE...

  • Seite 129: Gerät Von Life-Base 1 Ng Und Life-Base 4 Ng

    7 Demontage 6. Distanzblech vom Gerät abnehmen. Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.5 Gerät von LIFE-BASE 1 NG und LIFE-BASE 4 NG (mit Schutzbügeln) demontieren Gilt für MEDUMAT Transport Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 124).

  • Seite 130: Gerät Von Life-Base 1 Ng Xl, Life-Base 3 Ng Und Life-Base 4 Ng (Ohne Schutzbügel)

    7 Demontage 4. 4 Ringe 108, 4 Hülsen 109 und 4 Grundelemente 107 von der Trageeinheit abnehmen. 5. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 120). Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.6 Gerät von LIFE-BASE 1 NG XL, LIFE-BASE 3 NG und LIFE-BASE 4 NG (ohne Schutzbügel) demontieren...
  • Seite 131 7 Demontage Abbildung ohne Gerät 1. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 2. Trageeinheit und Gerät mit der Bedienfolie nach unten legen. LIFE-BASE...
  • Seite 132 7 Demontage LIFE-BASE 1 NG XL MEDUMAT Standard 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 133 7 Demontage MEDUMAT Standard 5. Bei MEDUMAT Standard : 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen. MEDUVENT Standard 6. Bei MEDUVENT Standard: 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen. 7.
  • Seite 134 7 Demontage MEDUMAT Standard 8. Schrauben 100 und Stoffschutzscheiben 104 vom Distanzblech lösen. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUMAT Easy 9. Distanzblech vom Gerät abnehmen. 10. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 120).

  • Seite 135: Monitor/Defibrillator Demontieren

    7 Demontage Monitor/Defibrillator demontieren Gilt für • MEDUCORE Standard • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 124). Abbildung ohne Gerät 1. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. •...
  • Seite 136 7 Demontage MEDUCORE Standard LIFE-BASE 3 NG 3. Bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen oder bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 137 7 Demontage MEDUCORE Standard 5. Bei MEDUCORE Standard auf LIFE-BASE 3 NG: 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen. 6. Gerät gemäß Gebrauchsanweisung von der Energieversorgung trennen. MEDUCORE Standard 7. Schrauben 100 und Stoffschutzscheiben 104 vom Distanzblech lösen.
  • Seite 138 7 Demontage Gerät Teil Anzahl MEDUCORE Standard MEDUCORE Standard auf LIFE-BASE 1 NG XL MEDUCORE Standard auf LIFE-BASE 3 NG 8. Distanzblech vom Gerät abnehmen. 9. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 120). Ergebnis Das Gerät ist von der Trageeinheit demontiert.
  • Seite 139 7 Demontage Beatmungsgerät und MEDUCORE Standard demontieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 124). Abbildung ohne Geräte 1.
  • Seite 140 7 Demontage MEDUCORE Standard MEDUMAT Standard LIFE-BASE 1 NG XL 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 141 7 Demontage MEDUCORE Standard MEDUMAT Standard 5. Bei MEDUCORE Standard mit MEDUMAT Standard 2 Kabelschellen 105, 2 Stoffschutzscheiben 104 und 2 Schrauben 101 vom Distanzblech lösen. MEDUCORE Standard MEDUVENT Standard 6. Bei MEDUCORE Standard mit MEDUVENT Standard: 2 Kabelschellen 105, 2 Stoffschutzscheiben 104 und 2 Schrauben 101 vom Distanzblech lösen.
  • Seite 142 7 Demontage 7. Wenn vorhanden: Geräte gemäß Gebrauchsanweisung von der Energieversorgung trennen. MEDUCORE Standard MEDUMAT Standard 8. 6 Schrauben 100 und 6 Stoffschutzscheiben 104 vom Distanzblech lösen. 9. Distanzblech von den Geräten abnehmen. 10. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 120).
  • Seite 143 7 Demontage Beatmungsgerät und MEDUCORE Standard demontieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 124). Abbildung ohne Geräte 1. Bei LIFE-BASE 1 NG XL: •...
  • Seite 144 7 Demontage LIFE-BASE 1 NG XL MEDUCORE Standard MEDUMAT Standard 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 145 7 Demontage MEDUCORE Standard MEDUMAT Standard 5. Bei MEDUCORE Standard mit MEDUMAT Standard 2 Kabelschellen 105, 2 Stoffschutzscheiben 104 und 2 Schrauben 101 vom Distanzblech lösen. MEDUCORE Standard MEDUMAT Easy 6. Bei MEDUCORE Standard mit MEDUMAT Easy auf LIFE- BASE 3 NG: 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen.
  • Seite 146 7 Demontage 7. Wenn vorhanden: Geräte gemäß Gebrauchsanweisung von der Energieversorgung trennen. MEDUCORE Standard MEDUMAT Standard 8. Schrauben 100 und Stoffschutzscheiben 104 vom Distanzblech lösen. Gerät Teil Anzahl MEDUCORE Standard mit MEDUMAT Standard MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 1 NG XL MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 3 NG...

  • Seite 147: Gerät Von Life-Base Mini Ii Demontieren

    7 Demontage 7.5.7 Gerät von LIFE-BASE Mini II demontieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 124). 1. Trageeinheit auf die schmale, geschlossene Seite legen. LIFE-BASE...
  • Seite 148 7 Demontage 2. 2 Schrauben 100 und 2 Stoffschutzscheiben 104 von der Trageeinheit lösen. 3. Gerät von der Trageeinheit abnehmen. 4. Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 120). Ergebnis Das Gerät ist von der Trageeinheit demontiert. LIFE-BASE...

  • Seite 149: Hygienische Aufbereitung

    Aufbereitung erforderlich sind. Lesen Sie dieses Kapitel vollständig, bevor Sie mit der hygienischen Aufbereitung beginnen. Bei Fragen zur hygienischen Aufbereitung wenden Sie sich an den Hersteller WEINMANN Emergency. Infektionsgefahr durch mangelhafte hygienische Aufbereitung! Die Verwendung von einer nicht hygienisch aufbereiteten Trageeinheit mit Geräten und Zubehör kann zu Infektionen...
  • Seite 150 8 Hygienische Aufbereitung Verlust der mechanischen oder elektrischen Sicherheit durch Aufbereitung von Gerät und Zubehör mit ungeeigneten Reinigungs- und Desinfektionsmitteln! Durch die Verwendung von falschen Reinigungs- und Desinfektionsmitteln kann es zur Schädigung der Geräte- und Zubehöroberfläche sowie der elektrischen Eigenschaften und zu verminderten Isolationseigenschaften kommen.

  • Seite 151: Fristen

    8 Hygienische Aufbereitung 8.1 Fristen Teil Frist Nach jedem Mindestens 1x Mindestens 1x Gebrauch* wöchentlich monatlich Trageeinheit – inklusive Zubehör Schutztaschen – *Bei sichtbarer Verschmutzung oder Verdacht einer Kontamination. 8.2 Hygienische Aufbereitung vorbereiten Voraussetzung • Die auf der Trageeinheit montierten Geräte sind ausgeschaltet. •...

  • Seite 152: Teile Manuell Reinigen

    8 Hygienische Aufbereitung 6. Wenn vorhanden: Schutztaschen und Zubehörtaschen von Trageeinheit demontieren (siehe „7 Demontage“, Seite 111). 7. Geräte von Trageeinheit demontieren (siehe „7.5 Gerät von Trageeinheit demontieren“, Seite 124). Ergebnis Die Teile sind für die hygienische Aufbereitung vorbereitet. 8.3 Teile manuell reinigen Voraussetzung •...

  • Seite 153: Teile Wischdesinfizieren

    8 Hygienische Aufbereitung 5. Bei Kabeln: Kabel mit Einwegtuch umschließen und Kabel durch das Einwegtuch durchziehen. 6. Bei noch sichtbaren Verschmutzungen: Manuelle Reinigung wiederholen. 7. Teile mit einem feuchten Tuch abwischen, um Rückstände des Reinigungsmittels zu entfernen. 8. Teile vollständig bei Raumtemperatur trocknen lassen. Ergebnis Die Teile sind manuell gereinigt.

  • Seite 154: Teile Maschinell Aufbereiten

    8 Hygienische Aufbereitung • Unebene Flächen und Rillen (z. B. Klettverschlüsse, Reißverschlüsse, Gurtschnallen) müssen ausreichend mit Desinfektionsmittel benetzt werden. • Die vom Hersteller des Desinfektionsmittels vorgegebene Einwirkzeit muss beachtet werden. 3. Bei Kabeln: Kabel mit Einwegtuch umschließen und Kabel durch das Einwegtuch durchziehen. 4.

  • Seite 155: Teile Für Den Erneuten Gebrauch Vorbereiten

    8 Hygienische Aufbereitung 3. Verschmutzte Bereiche mindestens 2 min unter fließendem Leitungswasser mit einer Reinigungsbürste bürsten, bis sie optisch sauber sind. 4. Gereinigte Bereiche 2 min unter fließendem Leitungswasser abspülen. 5. Wenn notwendig: Taschen öffnen. 6. Teile mit Reinigungsmittel und Desinfektionsmittel ohne Schleudern in der Waschmaschine waschen: •...

  • Seite 156: Reinigungs- Und Desinfektionsplan

    8 Hygienische Aufbereitung 9. Bei längerer Lagerung: Teile gemäß den Lagerungsbedingungen lagern (siehe „10 Lagerung“, Seite 160). Ergebnis Die Teile sind wieder einsatzbereit. 8.7 Reinigungs- und Desinfektionsplan Desinfektionsgrad Beschreibung Ein keimtötender Prozess mit einem sterilisierenden Mittel unter nicht sterilen Desinfektion hohen Bedingungen.
  • Seite 157 8 Hygienische Aufbereitung Führen Sie nach jedem Gebrauch eine hygienische Aufbereitung gemäß folgender Tabelle durch: Maschi- Desinfekti- Manuelle Wischdes- Tauchdes- Sterilisa- Teil nelle Auf- onsgrad Reinigung infektion infektion tion bereitung Trageeinheit und Wandhalterung Trageeinheit ® LIFE-BASE neodisher MediClean forte Einmal alle (Dr.
  • Seite 158 8 Hygienische Aufbereitung Maschi- Desinfekti- Manuelle Wischdes- Tauchdes- Sterilisa- Teil nelle Auf- onsgrad Reinigung infektion infektion tion bereitung Taschen und Gurte Schutzta- Ohne Schleu- schen Glatte dern in einer Oberflächen Waschma- Zubehörta- schine schen ® neodisher waschen. Tragegurte MediClean Vorwäsche forte 5 min bei (Dr.

  • Seite 159: Wartung

    9 Wartung Wartung 9.1 Fristen Teil Frist Ausführender Trageeinheit Wandhalterung und Wartungsfrei – Deckenhalterung Zubehör Für die Geräte gelten eigene Hersteller oder von Fristen. Beachten Sie die diesem ausdrücklich Gerät Gebrauchsanweisungen der autorisiertes Geräte. Fachpersonal LIFE-BASE...

  • Seite 160: Lagerung

    10 Lagerung 10 Lagerung Sachschäden durch falsche Lagerung! Durch eine falsche Lagerung können Silikon- und Gummiteile brüchig und spröde werden und es kann zu Sachschäden kommen.  Silikon- und Gummiteile vor UV-Licht und direkter Sonneneinstrahlung schützen.  Trageeinheit und Zubehör trocken lagern. 1.

  • Seite 161: Transport

    11 Transport 11 Transport Sie können eine Trageeinheit folgendermaßen transportieren: • In der Schutztasche von WEINMANN Emergency • Am Tragegriff • Mit einem Tragegurt LIFE-BASE...

  • Seite 162: Entsorgung

    12 Entsorgung 12 Entsorgung 12.1 Trageeinheiten und Zubehör ohne Ladeschnittstelle Entsorgen Sie die Trageeinheit nicht über den Hausmüll. Für die fachgerechte Entsorgung der Trageeinheit wenden Sie sich an ein zugelassenes, zertifiziertes Entsorgungsunternehmen. 12.2 Trageeinheiten und Zubehör mit Ladeschnittstelle Gefährdung der Umwelt durch Elektronikschrott! Elektronikschrott gefährdet die Umwelt und muss fachgerecht entsorgt werden.

  • Seite 163: Lieferumfang

    Hersteller (Fremdprodukte) können Sie die UDI-DI beim Hersteller anfragen. Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Trageeinheiten LIFE-BASE light Für MEDUMAT Transport 04054685132347 WM 28370 Für: MEDUMAT Standard LIFE-BASE light XS 04054685000288 WM 9890 oder MEDUVENT Standard Für: LIFE-BASE 1 NG XS mit MEDUMAT Standard 04054685006174 WM 9871 Ladeschnittstelle...
  • Seite 164 13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Für: LIFE-BASE 1 NG XL mit MEDUMAT Standard 04054685000820 WM 8277 Ladeschnittstelle oder MEDUCORE Standard Für: LIFE-BASE 1 NG XL mit MEDUMAT Standard 04054685000844 WM 8278 Ladeschnittstelle MEDUCORE Standard LIFE-BASE 1 NG XL mit Für MEDUCORE Standard 04054685057435 WM 9674 Ladeschnittstelle...

  • Seite 165: Zusatzinformationen Udi-Di

    13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer LIFE-BASE 4 NG mit Ladeschnittstelle, für Sauerstoffflaschen mit Für MEDUMAT Standard 04054685276249 WM 9758 integriertem Druckminderer LIFE-BASE 4 NG für Sau- erstoffflaschen mit integ- Für MEDUMAT Easy 04054685276904 WM 9751 riertem Druckminderer LIFE-BASE 4 NG mit Für MEDUMAT Transport 04054685057008 WM 9631 Ladeschnittstelle...
  • Seite 166 13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Für: LIFE-BASE 1 NG XS, BASE-STATION 1 NG, LIFE-BASE 1 NG, 04054685057497 WM 9680 Deckenhalterung LIFE-BASE 1 NG XL, LIFE-BASE Mini II BASE-STATION 1 NG, Deckenhalterung mit Für LIFE-BASE 1 NG XS 04054685271084 WM 9795 Ladeschnittstelle (12-V- Kfz-Kombistecker) BASE-STATION 1 NG,...
  • Seite 167 13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Für: BASE-STATION 3 NG mit LIFE-BASE III, Ladeschnittstelle (12-V- 04054685050832 WM 8195 LIFE-BASE 3 NG, Kfz-Kombistecker) LIFE-BASE 4 NG BASE-STATION 3 NG mit Für: Ladeschnittstelle (12-V- LIFE-BASE III, 04054685051211 WM 8237 Stecker für Netz- und LIFE-BASE 3 NG, Ladegerät) LIFE-BASE 4 NG...
  • Seite 168 13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Schutztasche für MEDUMAT Standard – – WM 9692 MEDUCORE Standard auf LIFE-BASE 1 NG XL Für: MEDUMAT Standard Schutztasche mit MEDUMAT Standard Zubehörtasche für – WM 9721 MEDUMAT Easy LIFE-BASE 3 NG MEDUCORE Standard MEDUCORE Standard Für: MEDUMAT Standard...
  • Seite 169 13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Schutztasche (schmal) für MEDUMAT Standard – – WM 9889 auf LIFE-BASE 1 NG XS Schutztasche für MEDUCORE Standard – – WM 9886 auf LIFE-BASE 1 NG XS Schutztasche für MEDUCORE Standard – – WM 9726 auf LIFE-BASE 1 NG XS Schutztasche mit Außentasche für...
  • Seite 170 13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Zubehörtasche für Schutztasche für MEDUMAT Transport auf – – WM 9622 LIFE-BASE 1 NG für Deckenhalterung Zubehörtasche für MEDUMAT (rechts) auf – – WM 8273 LIFE-BASE 3 NG Zubehörtasche für MEDUCORE Standard – – WM 9679 (links) auf LIFE-BASE 4 NG...

  • Seite 171: Zusatzinformationen Udi-Di Gurte, Klettbänder Und Verschlussclips

    WM 15973 tenschlauchsystems an Schutztasche Spanngurt zur Befesti- gung des Niederdruck- schlauchs für – – WM 9894 LIFE-BASE light XS, LIFE-BASE 1 NG XS Für: Spanngurt zur Befesti- LIFE-BASE light XS, gung des Patienten- LIFE-BASE 1 NG XS, – WM 9668...
  • Seite 172 – WM 9683 LIFE-BASE 4 NG Halteklauen und Stangenhalterungen Für: Set, Halteklaue zur BASE-STATION, Befestigung an – WM 15795 LIFE-BASE light XS, Geräteschiene LIFE-BASE light Set, Halteklaue mit Für: Feststellschraube zur BASE-STATION Mini II, – WM 15881 Befestigung an BASE-STATION 3 NG Geräteschiene...

  • Seite 173: Sonstige Teile Der Trageeinheiten

    13 Lieferumfang Bezeichnung Zusatzinformationen UDI-DI Artikelnummer Für: 2er-Set, Halteklaue zur BASE-STATION, Befestigung an – WM 15805 LIFE-BASE light XS, Geräteschiene LIFE-BASE light Für: Set, Stangenhalterung BASE-STATION 1 NG, – WM 15806 Ø 19-40 mm LIFE-BASE light XS, LIFE-BASE light 13.1.1 Sonstige Teile der Trageeinheiten Nr.

  • Seite 174: Technische Daten

    14 Technische Daten 14 Technische Daten LIFE- LIFE- LIFE- LIFE- BASE light XS BASE light BASE 1 NG XS BASE 1 NG Klassifizierung nach (EU) 2017/745 EN 1789 EN 60601-1 Angewandte Normen EN 60601-1-12 RTCA DO-160G 218 mm x 345 mm x 220 mm x 415 mm x Abmessungen...

  • Seite 175: Angewandte Normen

    14 Technische Daten LIFE- LIFE-BASE 3 NG, LIFE-BASE Mini II LIFE-BASE 4 NG BASE 1 NG XL LIFE-BASE III Klassifizierung nach (EU) 2017/745 EN 1789 Angewandte EN 60601-1 Normen EN 60601-1-12 RTCA DO-160G 427 mm x 464 mm x 465 mm x 465 mm x Abmessungen 240 mm x...

  • Seite 176: Kennzeichnungen

    15 Kennzeichnungen 15 Kennzeichnungen Symbol Beschreibung Artikelnummer Seriennummer Hersteller Herstelldatum CE-Kennzeichnung (bestätigt, dass das Produkt den geltenden europäischen Verordnungen entspricht) Einmalige Produktkennung (Unique Device Identifier - UDI): Ermöglicht eine (xx)xxxxxxxxxxxxxx (xx)xxxxx eindeutige Identifizierung einzelner Produkte auf dem Markt Medizinprodukt Gerät nicht über den Hausmüll entsorgen Gebrauchsanweisung beachten Gebrauchsanweisung befolgen Achtung: Warnhinweise und Vorsichtsmaßnahmen in der Gebrauchsanweisung...
  • Seite 177 15 Kennzeichnungen Symbol Beschreibung Maximale Last Nicht bügeln Bei 30 °C waschen Nicht im Trockner trocknen Zeigt, wie Sie die Verriegelung lösen und die Trageeinheit aus der Wandhalterung nehmen können Eingangsspannung 12-15 V LIFE-BASE...

  • Seite 178: Garantie

    16 Garantie 16 Garantie WEINMANN Emergency räumt dem Kunden eines neuen originalen WEINMANN Emergency-Produktes und eines durch WEINMANN Emergency eingebauten Ersatzteils eine beschränkte Herstellergarantie gemäß der für das jeweilige Produkt geltenden Garantiebedingungen und nachstehend aufgeführten Garantiezeiten ab Kaufdatum ein. Die Garantiebedingungen sind unter www.weinmann-emergency.com abrufbar.

  • Seite 179: Konformitätserklärung

    17 Konformitätserklärung 17 Konformitätserklärung Hiermit erklärt die WEINMANN Emergency Medical Technology GmbH + Co. KG, dass das Produkt den einschlägigen Bestimmungen der Verordnung (EU) 2017/745 für Medizinprodukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.weinmann-emergency.com. LIFE-BASE...
  • Seite 180 Hersteller Zentrum für Produktion, Logistik, Service WEINMANN Emergency WEINMANN Emergency Medical Technology GmbH + Co. KG Medical Technology GmbH + Co. KG Frohbösestraße 12 Siebenstücken 14 22525 Hamburg 24558 Henstedt-Ulzburg GERMANY GERMANY T: +49 40 88 18 96-120 E: kundenservice@weinmann-emt.de...

Diese Anleitung auch für:

Life-base lightLife-base 1 ng xsLife-base 1 ngLife-base 1 ng xlLife-base mini iiLife-base iii ... Alle anzeigen

Inhaltsverzeichnis
