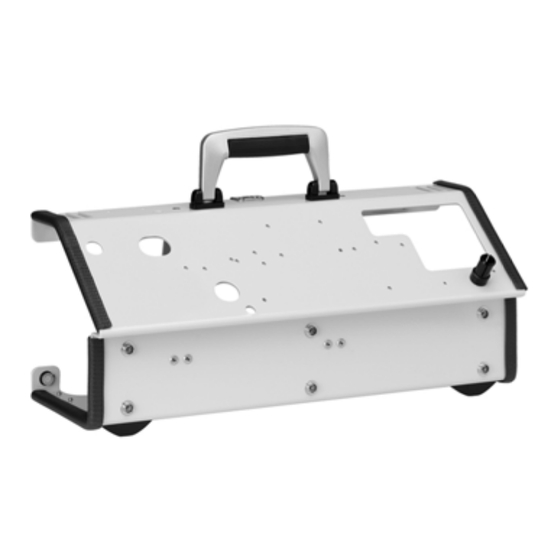

Weinmann LIFE-BASE serie Gebrauchsanweisung

Trageeinheit
Vorschau ausblenden Andere Handbücher für LIFE-BASE serie:
Inhaltsverzeichnis

Werbung

Quicklinks

LIFE-BASE
Trageeinheit
LIFE-BASE light XS
LIFE-BASE light
LIFE-BASE 1 NG XS
Gebrauchsanweisung
LIFE-BASE 1 NG
LIFE-BASE 1 NG XL
LIFE-BASE Mini II
Lesen Sie diese Gebrauchsanweisung, bevor Sie das Produkt verwenden.
Die Nichtbeachtung der Gebrauchsanweisung kann zu schweren
Verletzungen oder zum Tod führen.
LIFE-BASE III
LIFE-BASE 3 NG
LIFE-BASE 4 NG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weinmann LIFE-BASE serie

Inhaltszusammenfassung für Weinmann LIFE-BASE serie

  • Seite 1 LIFE-BASE Trageeinheit LIFE-BASE light XS LIFE-BASE 1 NG LIFE-BASE III LIFE-BASE light LIFE-BASE 1 NG XL LIFE-BASE 3 NG LIFE-BASE 1 NG XS LIFE-BASE Mini II LIFE-BASE 4 NG Gebrauchsanweisung Lesen Sie diese Gebrauchsanweisung, bevor Sie das Produkt verwenden. Die Nichtbeachtung der Gebrauchsanweisung kann zu schweren Verletzungen oder zum Tod führen.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einführung Über dieses Dokument ..............5 Erklärung der Warnhinweise ............5 Sicherheit Zweckbestimmung ................ 7 Klinischer Nutzen des Produkts ............9 Anforderungen an den Anwender ..........9 Geräteausfall vorbeugen ............. 10 Hygiene einhalten ............... 10 Trageeinheit und Zubehör sicher einsetzen ........11 Beschreibung Übersicht ..................
  • Seite 3 Inhaltsverzeichnis Bedienung Trageeinheit an Wandhalterung oder Deckenhalterung befestigen 88 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen .. 90 Trageeinheit an Stange oder Geräteschiene befestigen ....93 Trageeinheit von Stange oder Geräteschiene abnehmen ..... 100 Gerätezubehör verstauen ............106 Demontage Schutztasche von Trageeinheit demontieren ....... 107 Zubehörtasche von Trageeinheit oder Schutztasche demontieren 112 Gurt von Trageeinheit demontieren ..........
  • Seite 4 Inhaltsverzeichnis Technische Daten Kennzeichnungen und Symbole 15.1 Kennzeichnungen an der Trageeinheit ........168 15.2 Kennzeichnungen auf der Wandhalterung oder der Deckenhalterung ..............169 15.3 Kennzeichnungen auf dem Tragegurt ......... 169 15.4 Kennzeichnungen auf der Verpackung ........170 Garantie Konformitätserklärung LIFE-BASE...

  • Seite 5: Einführung

    1 Einführung Einführung 1.1 Über dieses Dokument Dieses Dokument beschreibt alle möglichen Varianten der Trageeinheit. Je nach erworbener Variante kann es sein, dass Ihnen nicht alle in diesem Dokument beschriebenen und in den Abbildungen gezeigten Funktionen, Zubehörteile und sonstigen Teile zur Verfügung stehen.
  • Seite 6 1 Einführung Warnhinweise in Handlungsschritten Warnhinweise können sich auf einzelne Handlungsschritte beziehen. Um den Lesefluss nicht zu unterbrechen, werden diese Warnhinweise in die Handlung eingebettet. Es werden die oben beschriebenen Symbole und Signalwörter verwendet. Beispiel für einen eingebetteten Warnhinweis: 1. Trageeinheit mit der Stangenhalterung an Stange einhängen. Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Feststellschraube anziehen, bis sich die Trageeinheit nicht mehr...

  • Seite 7: Sicherheit

    2 Sicherheit Sicherheit Die Gebrauchsanweisung ist Teil der Trageeinheit. Wenn die Gebrauchsanweisung und die folgenden Sicherheitshinweise nicht vollständig befolgt werden, kann die Therapie ausfallen oder gefährdet werden. Der Patient und der Anwender können dadurch schwer oder lebensbedrohlich verletzt werden.  Die Gebrauchsanweisung vollständig befolgen. ...

  • Seite 8: Vorgesehene Einsatzbereiche

    2 Sicherheit Vorgesehene Anwender Anwender im Rahmen der medizinischen Zweckbestimmung ist medizinisches Fachpersonal, das für die Notfallmedizin ausgebildet ist. Dazu zählen: • Notärzte • Intensivmediziner • Rettungsassistenten/-sanitäter • oder Ähnliche Kontraindikationen Es gibt keine bekannten Kontraindikationen für die Verwendung dieses Produkts. 2.1.1 Vorgesehene Einsatzbereiche •...

  • Seite 9: Klinischer Nutzen Des Produkts

    2 Sicherheit • Anwendung durch nicht autorisierte Anwender/nicht medizinisches Fachpersonal • Betrieb in Verbindung mit nicht autorisierten Geräten und Zubehör 2.2 Klinischer Nutzen des Produkts Die Trageeinheit LIFE-BASE hat keinen eigenständigen medizinischen Nutzen, unterstützt aber den medizinischen Nutzen der auf ihr verbauten Medizinprodukte der Baureihen MEDUMAT, MEDUVENT, MEDUCORE, MODUL und OXYWAY sowie einer Kombination aus diesen Medizinprodukten, indem sie für die Anwendung der Geräte benötigtes medizinisches Zubehör schnell...

  • Seite 10: Geräteausfall Vorbeugen

    2.4.2 Korrekte Reparatur sicherstellen Falsche Reparatur gefährdet die Funktion der Trageeinheit und kann die Therapie gefährden.  Reparaturen und Instandsetzungsarbeiten nur durch WEINMANN Emergency durchführen lassen. 2.4.3 Trageeinheit und Zubehör nicht konstruktiv verändern Wenn die Trageeinheit oder das Zubehör konstruktiv verändert werden, können Funktionsstörungen die Therapie gefährden.

  • Seite 11: Trageeinheit Und Zubehör Sicher Einsetzen

    Medizinprodukten und nicht zugelassenem Zubehör kann die mechanische Festigkeit herabsetzen und zum Verlust der Konformität führen. Darüber hinaus können die Anforderungen an die Biokompatibilität nicht erfüllt sein und die Gebrauchstauglichkeit kann eingeschränkt sein.  Nur durch WEINMANN Emergency zugelassene Medizinprodukte und zugelassenes Zubehör verwenden. LIFE-BASE...

  • Seite 12: Beschreibung

    3 Beschreibung Beschreibung 3.1 Übersicht 3.1.1 LIFE-BASE light XS Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Tragegriff Dient zum Anheben und Tragen der Trageeinheit. • Dient zur Befestigung des Patientenschlauchsystems des Beatmungsgerätes. Öse für Spanngurt (lang) •...
  • Seite 13 3 Beschreibung 3.1.2 LIFE-BASE light Nr. Bezeichnung Beschreibung Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. LIFE-BASE...
  • Seite 14 3 Beschreibung 3.1.3 LIFE-BASE 1 NG XS Nr. Bezeichnung Beschreibung Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Distanzblech Dient zur Befestigung der Geräte auf der Trageeinheit. Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung. Dient zur Befestigung des Druckschlauchs des Beatmungsgerätes, Öse für Spanngurt (lang) wenn Sie keine Schutztasche verwenden.
  • Seite 15 3 Beschreibung 3.1.4 LIFE-BASE 1 NG Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit. Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung. Schwingungsdämpfer (nur Verringert Vibrationen und Stöße, um das Gerät zu schützen. bei MEDUMAT Transport) Haltewinkel Dient zum Einhängen der Trageeinheit an einer Stange.
  • Seite 16 3 Beschreibung 3.1.5 LIFE-BASE 1 NG XL Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit. Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung. Distanzblech Dient zur Befestigung der Geräte auf der Trageeinheit. Haltewinkel Dient zum Einhängen der Trageeinheit an einer Stange.
  • Seite 17 3 Beschreibung 3.1.6 LIFE-BASE Mini II Nr. Bezeichnung Beschreibung Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Patientenventilhalter Hält das Patientenventil auf der Trageeinheit. Druckknopf Fixiert die Zubehörtasche an der Trageeinheit. Flaschenspannschelle Befestigt die Sauerstoffflasche auf der Trageeinheit.

  • Seite 18: Life-Base Iii Und Life-Base 3 Ng

    3 Beschreibung 3.1.7 LIFE-BASE III und LIFE-BASE 3 NG Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit. Distanzblech (nur bei Dient zur Befestigung der Geräte auf der Trageeinheit. LIFE-BASE 3 NG) Achse Dient zur Befestigung der Trageeinheit an der Wandhalterung.
  • Seite 19 3 Beschreibung 3.1.8 LIFE-BASE 4 NG Mit Schutzbügeln Ohne Schutzbügel Nr. Bezeichnung Beschreibung Öse für Tragegurt Dient zur Befestigung des Tragegurtes an der Trageeinheit. Haltewinkel Dient zum Einhängen der Trageeinheit an einer Stange. Rändelschraube Fixiert den Haltewinkel. Tragegriff Dient zum Anheben und Tragen der Trageeinheit. Druckknopf Fixiert die Schutztasche an der Trageeinheit.

  • Seite 20: Zubehör Und Sonstige Teile

    3 Beschreibung Zubehör und sonstige Teile 3.2.1 Gurte Gurt Bezeichnung Beschreibung Tragegurt zur Dient zum Anheben und Tragen der Befestigung am Trageeinheit. Tragegriff Tragegurt zur Dient zum Anheben und Tragen der Befestigung an Ösen Trageeinheit. LIFE-BASE...
  • Seite 21 3 Beschreibung Gurt Bezeichnung Beschreibung • Befestigt den Druckschlauch des Beatmungsgerätes. • Sichert die Trageeinheit, wenn sie mit den Haltekrallen an einer Stange oder Geräteschiene befestigt ist. Spanngurt (kurz) • Befestigt das Patientenschlauchsystem des Beatmungsgerätes. • Sichert die Trageeinheit, wenn sie mit den Haltekrallen an einer Stange oder Spanngurt (lang)
  • Seite 22 3 Beschreibung 3.2.2 Taschen Tasche Bezeichnung Beschreibung • Schützt die Trageeinheit und die darauf montierten Geräte vor Verschmutzungen. • Dient zur Aufnahme von Zubehör. Schutztasche mit oder ohne Zubehörtaschen Innen-Zubehörtasche für Dient zur Aufnahme von Zubehör. Schutztaschen Weitere Schutztaschen und Zubehörtaschen finden Sie im Lieferumfang (siehe „13.2.2 Taschen“, Seite 161).

  • Seite 23: Halterung

    3 Beschreibung 3.2.3 Halterungen Halterung Bezeichnung Beschreibung Dient zur Aufnahme der Wandhalterung Trageeinheit in einem BASE-STATION 1 NG Rettungsmittel. Dient zur Aufnahme der Wandhalterung Trageeinheit in einem BASE-STATION Mini II Rettungsmittel. Dient zur Aufnahme der Wandhalterung Trageeinheit in einem BASE-STATION 3 NG Rettungsmittel.
  • Seite 24 3 Beschreibung Halterung Bezeichnung Beschreibung Dient zur Aufnahme der Deckenhalterung Trageeinheit in einem BASE-STATION 1 NG Krankenkraftwagen. Befestigt die Trageeinheit oder die Halteklaue Wandhalterung an einer Geräteschiene. Befestigt die Trageeinheit an einer Stangenhalterung Stange. LIFE-BASE...

  • Seite 25: Montage

    4 Montage Montage Dieses Kapitel beschreibt die Montage aller Varianten der Trageeinheit und des Zubehörs. Wenn wesentliche Unterschiede in der Montage zwischen den Varianten vorhanden sind, werden die Unterschiede erklärt. Andernfalls ist die Montage für alle Varianten gleich. 4.1 Schutztasche an Trageeinheit montieren 4.1.1 Schutztasche für LIFE-BASE light montieren 1.

  • Seite 26: Schutztasche Für Life-Base 1 Ng Xs Montieren

    4 Montage 5. Wenn vorhanden: Patientenschlauchsystem vorn durch die Öffnung an der Schutztasche führen. 6. Klettverschlüsse an der Vorderseite der Schutztasche schließen. Ergebnis Die Schutztasche ist an der Trageeinheit montiert. 4.1.2 Schutztasche für LIFE-BASE 1 NG XS montieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2.
  • Seite 27 4 Montage oder beim Defibrillator-/Monitoringsystem: Einschub an der Schutztasche von vorne über den Boden der Trageeinheit führen. 3. Klettverschluss auf der Rückseite die Trageeinheit schließen. 4. Schutztasche um den Tragegriff herum legen. 5. Klettverschlüsse unter und neben dem Tragegriff schließen. 6.
  • Seite 28 4 Montage 7. Beim Beatmungsgerät: • Sichtfenster der Schutztasche schließen. • Patientenschlauchsystem in den Zwischenraum zwischen Trageeinheit und Beatmungsgerät klemmen. • Patientenschlauchsystem mit den Spanngurten an der Schutztasche befestigen. oder beim Defibrillator-/Monitoringsystem: • Kabel und Schläuche unter dem Defibrillator-/ Monitoringsystem verstauen. •...

  • Seite 29: Schutztasche Für Life-Base 1 Ng Und Life- Base 1 Ng Xl Montieren

    4 Montage 4.1.3 Schutztasche für LIFE-BASE 1 NG und LIFE- BASE 1 NG XL montieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Bei LIFE-BASE 1 NG: Trageeinheit von hinten auf den Boden der Schutztasche stellen oder bei LIFE-BASE 1 NG XL: Boden der Trageeinheit von hinten in den dafür vorgesehenen Einschub an der Schutztasche führen.

  • Seite 30: Schutztasche Für Life-Base Iii, Life-Base 3 Ng

    4 Montage 4. Wenn vorhanden: Patientenschlauchsystem durch die Öffnung an der Schutztasche führen. 5. Magnetverschlüsse oder Klettverschlüsse an der Vorderseite und Rückseite der Schutztasche schließen. Ergebnis Die Schutztasche ist an der Trageeinheit montiert. 4.1.4 Schutztasche für LIFE-BASE III, LIFE-BASE 3 NG und LIFE-BASE 4 NG montieren 1.
  • Seite 31 4 Montage 3. Schutztasche von hinten über die Trageeinheit ziehen (2). 4. Druckknöpfe an der Trageeinheit schließen. 5. Bei LIFE-BASE 4 NG mit Bügeln: Klettbänder an den Schutzbügeln befestigen. 6. Verschlussclips oder Magnetverschlüsse an der Schutztasche schließen. Ergebnis Die Schutztasche ist an der Trageeinheit montiert. LIFE-BASE...

  • Seite 32: Zubehörtasche An Trageeinheit Oder Schutztasche Montieren

    4 Montage 4.2 Zubehörtasche an Trageeinheit oder Schutztasche montieren 4.2.1 Seitliche Zubehörtasche montieren 1. Reißverschluss an der Zubehörtasche in den Reißverschluss an der Schutztasche einhaken. 2. Reißverschluss an der Schutztasche schließen. Ergebnis Die Zubehörtasche ist an der Schutztasche montiert. LIFE-BASE...

  • Seite 33: Innen-Zubehörtasche Montieren

    4 Montage 4.2.2 Innen-Zubehörtasche montieren Benötigtes 90%ige Isopropanol-Lösung Reinigungsmittel 1. Trageeinheit mit Isopropanol-Lösung entfetten. 2. Position des Klettverschlusses auf der Trageeinheit bestimmen. 3. Hakenbänder des Klettverschlusses auf die Trageeinheit kleben. 4. Hakenbänder des Klettverschlusses andrücken. 5. Innen-Zubehörtasche mit den Flauschbändern an die Hakenbänder auf der Trageeinheit drücken.

  • Seite 34: Zubehörtasche Für Life-Base 1 Ng Montieren

    4 Montage 4.2.3 Zubehörtasche für LIFE-BASE 1 NG montieren 1. Klettverschlüsse an der Rückseite der Zubehörtasche öffnen. 2. Klettbänder durch die Ösen an der Schutztasche führen. 3. Klettverschlüsse an der Rückseite der Zubehörtasche schließen. Ergebnis Die Zubehörtasche ist an der Trageeinheit montiert. LIFE-BASE...

  • Seite 35: Zubehörtasche Für Life-Base Mini Ii Montieren

    4 Montage 4.2.4 Zubehörtasche für LIFE-BASE Mini II montieren 1. Zubehörtasche mit Druckknöpfen an der Trageeinheit befestigen. 2. Klettverschluss auf der Rückseite der Trageeinheit schließen. Ergebnis Die Zubehörtasche ist an der Trageeinheit montiert. 4.2.5 Zubehörtasche für LIFE-BASE 4 NG montieren 1.

  • Seite 36: Gurt An Trageeinheit Montieren

    4 Montage 4.3 Gurt an Trageeinheit montieren 4.3.1 Tragegurt an Tragegriff montieren Gilt für LIFE-BASE 1 NG XS 1. Klettverschluss des Tragegurtes um den Tragegriff herum legen. 2. Klettverschluss des Tragegurtes schließen. Ergebnis Der Tragegurt ist am Tragegriff montiert. 4.3.2 Tragegurt an Trageeinheit montieren Gilt für •...

  • Seite 37: Spanngurte An Trageeinheit Montieren

    4 Montage 1. Enden des Tragegurtes durch die Ösen an der Trageeinheit führen. 2. Klettverschlüsse des Tragegurtes schließen. Ergebnis Der Tragegurt ist an der Trageeinheit montiert. 4.3.3 Spanngurte an Trageeinheit montieren Gilt für • LIFE-BASE light XS • LIFE-BASE 1 NG XS 1.

  • Seite 38: Sauerstoffflasche Auf Trageeinheit Montieren

    4 Montage 2. Klettverschlüsse der Spanngurte schließen. Ergebnis Die Spanngurte sind an der Trageeinheit montiert. 4.4 Sauerstoffflasche auf Trageeinheit montieren Beschädigung von Flaschenspannschellen! Die Flaschenspannschellen haben verschiedene Rastungen. Wenn sich die Flaschenspannschellen nur mit großer Kraft schließen lassen, können die Flaschenspannschellen überdehnt und beschädigt werden.
  • Seite 39 4 Montage 1. Verschlussbügel (1) der Flaschenspannschellen öffnen. 2. Spannbügel (2) aus der Rastung der Flaschenspannschellen aushaken. 3. Sauerstoffflasche von vorne oder von der Seite in die Trageeinheit einlegen. Hinweis! Beschädigung von Flaschenspannschellen! Spannbügel verdrehen, um die Länge der Flaschenspannschelle exakt an die Sauerstoffflasche anzupassen.
  • Seite 40 4 Montage 5. Spannbügel in die Rastung der Flaschenspannschelle (1) einhaken. 6. Verschlussbügel der Flaschenspannschelle (2) schließen. 7. Sauerstoffflasche auf festen Sitz prüfen. Dabei beachten: • Die Verschlussbügel der Flaschenspannschellen dürfen sich nicht öffnen. • Die Sauerstoffflasche darf sich nicht bewegen. 8.

  • Seite 41: Gerät Auf Trageeinheit Montieren

    4 Montage 4.5 Gerät auf Trageeinheit montieren 4.5.1 Gerät auf LIFE-BASE light XS montieren Gilt für • MEDUMAT Standard • MEDUVENT Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Gerät mit der Bedienfolie nach unten legen. MEDUMAT Standard MEDUVENT Standard 2.
  • Seite 42 4 Montage MEDUVENT Standard 10 mm 4. Trageeinheit mit 4 Schrauben 100 und 4 Stoffschutzscheiben 104 an das Gerät schrauben. 5. Gerät gemäß Gebrauchsanweisung an die Energieversorgung anschließen. 6. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 78).
  • Seite 43 4 Montage 4.5.2 Gerät auf LIFE-BASE light und LIFE-BASE III montieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Die Montage von MEDUMAT Transport auf LIFE-BASE light ist in einem eigenen Kapitel beschrieben (siehe „4.5.4 Gerät auf LIFE- BASE 1 NG und LIFE-BASE 4 NG (mit Schutzbügeln) montieren“, Seite 49).

  • Seite 44: Gerät Auf Life-Base 1 Ng Xs Montieren

    4 Montage • Die Bohrungen von Gerät und Trageeinheit müssen übereinander liegen. LIFE-BASE light 10 mm MEDUMAT Easy 5. Trageeinheit mit 2 Schrauben 100 und 2 Stoffschutzscheiben 104 an das Gerät schrauben. 6. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 78).
  • Seite 45 4 Montage MEDUMAT Standard WM 9878 MEDUMAT Standard MEDUCORE Standard WM 9713 MEDUCORE Standard WM 9728 MEDUVENT Standard 2. Bohrungen für das Gerät auf dem Distanzblech bestimmen. 3. Distanzblech auf das Gerät legen. Dabei beachten: Die Bohrungen von Gerät und Distanzblech müssen übereinander liegen.
  • Seite 46 4 Montage 10 mm MEDUMAT Standard 4. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an das Gerät schrauben. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUCORE Standard MEDUCORE Standard 5. Gerät gemäß Gebrauchsanweisung an die Energieversorgung anschließen. LIFE-BASE...
  • Seite 47 4 Montage WM 9878 MEDUCORE Standard MEDUMAT Standard WM 9713 MEDUCORE Standard WM 9728 MEDUVENT Standard 6. Bohrung für die Kabelschelle auf dem Distanzblech bestimmen. 7. Kabel für die Energieversorgung in Kabelschelle 105 einlegen. LIFE-BASE...
  • Seite 48 4 Montage 12 mm MEDUMAT Standard 8. 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten. LIFE-BASE...

  • Seite 49: Gerät Auf Life-Base 1 Ng Und Life-Base 4 Ng

    4 Montage 16 mm MEDUMAT Standard 9. Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben. Dabei beachten: Die Bohrungen von Trageeinheit und Distanzblech müssen übereinander liegen. 10. Montage des Gerätes auf die Trageeinheit abschließen (siehe „4.5.7 Montage abschließen“, Seite 78). Ergebnis Das Gerät ist auf die Trageeinheit montiert.
  • Seite 50 4 Montage 3. 4 Ringe 108, 4 Hülsen 109 und 4 Grundelemente 107 in die Bohrungen an der Trageeinheit einsetzen. 30 mm 4. Trageeinheit mit 4 Schrauben 103, 4 Stoffschutzscheiben 104 und 4 Scheiben 106 an das Gerät schrauben. Dabei beachten: Die Bohrungen von Trageeinheit und Gerät müssen übereinander liegen.

  • Seite 51: Geräte Auf Life-Base 1 Ng Xl, Life-Base 3 Ng Und Life-Base 4 Ng (Ohne Schutzbügel)

    4 Montage 4.5.5 Geräte auf LIFE-BASE 1 NG XL, LIFE-BASE 3 NG und LIFE-BASE 4 NG (ohne Schutzbügel) montieren Beatmungsgerät montieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUMAT Easy Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 36).
  • Seite 52 4 Montage MEDUMAT Easy MEDUMAT Standard MEDUMAT Easy MEDUVENT Standard 4. Bohrungen für das Gerät auf dem Distanzblech bestimmen. 5. Distanzblech auf das Gerät legen. Dabei beachten: • Jedes Gerät hat eine bestimmte Position. • MEDUMAT Easy kann an 2 Positionen auf dem Distanzblech montiert werden.
  • Seite 53 4 Montage 10 mm MEDUMAT Standard 6. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an das Gerät schrauben. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUMAT Easy 7. Wenn vorhanden: Gerät gemäß Gebrauchsanweisung an die Energieversorgung anschließen. 8. Bei MEDUMAT Standard und MEDUVENT Standard: Kabel für die Energieversorgung in Kabelschelle 105 einlegen.
  • Seite 54 4 Montage 12 mm MEDUMAT Standard 9. Bei MEDUMAT Standard : 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten. 12 mm MEDUVENT Standard 10. Bei MEDUVENT Standard: 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben.
  • Seite 55 4 Montage MEDUMAT Standard 11. Bei LIFE-BASE 1 NG XL: Druckschlauch nach links wegführen. 12. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 13. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE...
  • Seite 56 4 Montage LIFE-BASE 1 NG XL MEDUMAT Standard 16 mm 14. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben. 15.

  • Seite 57: Defibrillator-/Monitoringsystem Montieren

    4 Montage Defibrillator-/Monitoringsystem montieren Gilt für • MEDUCORE Standard • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 36). 2. Gerät mit der Bedienfolie nach unten legen. MEDUCORE Standard auf LIFE-BASE 3 NG MEDUCORE Standard...
  • Seite 58 4 Montage • Die Bohrungen von Gerät und Distanzblech müssen übereinander liegen. 10 mm MEDUCORE Standard 5. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an das Gerät schrauben. Gerät Teil Anzahl MEDUCORE Standard MEDUCORE Standard auf LIFE-BASE 1 NG XL MEDUCORE Standard auf LIFE-BASE 3 NG 6.
  • Seite 59 4 Montage 7. Bei MEDUCORE Standard auf LIFE-BASE 3 NG: Kabel für die Energieversorgung in Kabelschelle 105 einlegen. 12 mm MEDUCORE Standard 8. Bei MEDUCORE Standard auf LIFE-BASE 3 NG: 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten.
  • Seite 60 4 Montage 10. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE 1 NG XL 16 mm MEDUCORE Standard 11. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben.
  • Seite 61 4 Montage Beatmungsgerät und MEDUCORE Standard montieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 36).
  • Seite 62 4 Montage MEDUMAT Standard MEDUCORE Standard MEDUMAT Easy MEDUVENT Standard 4. Bohrungen für die Geräte auf dem Distanzblech bestimmen. 5. Distanzblech auf die Geräte legen. Dabei beachten: • Jedes Gerät hat eine bestimmte Position. • Die Bohrungen von Geräten und Distanzblech müssen übereinander liegen.
  • Seite 63 4 Montage MEDUCORE Standard 10 mm MEDUMAT Standard 6. Distanzblech mit 6 Schrauben 100 und 6 Stoffschutzscheiben 104 an die Geräte schrauben. 7. Wenn vorhanden: Geräte gemäß Gebrauchsanweisung an die Energieversorgung anschließen. 8. Bei MEDUMAT Standard und MEDUVENT Standard: Kabel für die Energieversorgung in Kabelschelle 105 einlegen. LIFE-BASE...
  • Seite 64 4 Montage MEDUCORE Standard 12 mm MEDUMAT Standard 9. Bei MEDUMAT Standard : 2 Kabelschellen 105 und 2 Stoffschutzscheiben 104 mit 2 Schrauben 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschellen liegt unten. LIFE-BASE...
  • Seite 65 4 Montage MEDUCORE Standard 12 mm MEDUVENT Standard 10. Bei MEDUVENT Standard: 2 Kabelschellen 105 und 2 Stoffschutzscheiben 104 mit 2 Schrauben 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschellen liegt unten. MEDUMAT Standard MEDUCORE Standard 11.
  • Seite 66 4 Montage 12. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 13. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE...
  • Seite 67 4 Montage LIFE-BASE 1 NG XL MEDUCORE Standard 16 mm MEDUMAT Standard 14. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben. 15.

  • Seite 68: Beatmungsgerät Und Meducore Standard Montieren

    4 Montage Beatmungsgerät und MEDUCORE Standard montieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 36). 2. Bei MEDUMAT Standard und MEDUMAT Easy Druckschlauch an den Druckgasanschluss an der Seite oder an der Rückseite des Beatmungsgerätes anschließen.
  • Seite 69 4 Montage MEDUCORE Standard MEDUMAT Standard MEDUCORE Standard auf LIFE-BASE 3 NG MEDUMAT Easy MEDUCORE Standard auf LIFE-BASE 1 NG XL 4. Bohrungen für die Geräte auf dem Distanzblech bestimmen. 5. Distanzblech auf die Geräte legen. Dabei beachten: • Jedes Gerät hat eine bestimmte Position. •...
  • Seite 70 4 Montage MEDUCORE Standard 10 mm MEDUMAT Standard 6. Distanzblech mit Schrauben 100 und Stoffschutzscheiben 104 an die Geräte schrauben. Gerät Teil Anzahl MEDUCORE Standard mit MEDUMAT Standard MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 1 NG XL MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 3 NG 7.
  • Seite 71 4 Montage 8. Wenn vorhanden: Kabel für die Energieversorgung in Kabelschelle 105 einlegen. MEDUCORE Standard 12 mm MEDUMAT Standard 9. Bei MEDUCORE Standard mit MEDUMAT Standard 2 Kabelschellen 105 und 2 Stoffschutzscheiben 104 mit 2 Schrauben 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschellen liegt unten.
  • Seite 72 4 Montage MEDUCORE Standard 12 mm MEDUMAT Easy 10. Bei MEDUCORE Standard mit MEDUMAT Easy auf LIFE- BASE 3 NG: 1 Kabelschelle 105 und 1 Stoffschutzscheibe 104 mit 1 Schraube 101 an das Distanzblech schrauben. Dabei beachten: Die flache Seite der Kabelschelle liegt unten. MEDUCORE Standard MEDUMAT Standard 11.
  • Seite 73 4 Montage 12. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 13. Trageeinheit mit den Bohrungen übereinander auf das Distanzblech legen. LIFE-BASE...
  • Seite 74 4 Montage LIFE-BASE 1 NG XL MEDUCORE Standard 16 mm MEDUMAT Standard 14. Bei LIFE-BASE 1 NG XL: Trageeinheit mit 4 Schrauben 102 an das Distanzblech schrauben oder bei LIFE-BASE 3 NG: Trageeinheit mit 4 Schrauben 102 und 4 Stoffschutzscheiben 104 an das Distanzblech schrauben. 15.

  • Seite 75: Gerät Auf Life-Base Mini Ii Montieren

    4 Montage 4.5.6 Gerät auf LIFE-BASE Mini II montieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 1. Wenn vorhanden: Tragegurt an der Trageeinheit befestigen (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 36). 2.
  • Seite 76 4 Montage MODUL MEDUMAT Easy MEDUMAT Standard 3. Bohrungen für das Gerät auf der Trageeinheit bestimmen. LIFE-BASE...
  • Seite 77 4 Montage 10 mm 4. Trageeinheit mit 2 Schrauben 100 und 2 Stoffschutzscheiben 104 an das Gerät schrauben. Dabei beachten: • MEDUMAT Easy kann einzeln oder zusammen mit MODUL auf der Trageeinheit montiert werden. • Die Bohrungen von Gerät und Trageeinheit müssen übereinander liegen.

  • Seite 78: Montage Abschließen

    4 Montage 4.5.7 Montage abschließen Voraussetzung Das Gerät ist auf die Trageeinheit montiert. 1. Wenn vorhanden: Schutztasche anTrageeinheit montieren (siehe „4.1 Schutztasche an Trageeinheit montieren“, Seite 25). 2. Wenn vorhanden: Zubehörtasche an Trageeinheit oder Schutztasche montieren (siehe „4.2 Zubehörtasche an Trageeinheit oder Schutztasche montieren“, Seite 32).

  • Seite 79: Funktionskontrolle

    5 Funktionskontrolle Funktionskontrolle Brand- und Explosionsgefahr durch Sauerstoff! Komprimierter Sauerstoff kann die Umgebung schnell mit Sauerstoff anreichern und zu Bränden oder der Explosion brennbarer Stoffe führen.  Für ausreichende Belüftung sorgen.  Niemals in der Nähe von sauerstoffführenden Armaturen rauchen. ...

  • Seite 80: Fristen

    Spannung versorgen. Dabei beachten: • Die LED für die externe Spannungsversorgung muss leuchten. • Die Akkustatusanzeige muss leuchten oder blinken. 4. Wenn Teile beschädigt sind: Trageeinheit von WEINMANN Emergency instand setzen lassen oder ersetzen. Ergebnis Die Trageeinheit ist visuell geprüft. LIFE-BASE...

  • Seite 81: Flaschenspannschellen Prüfen

    Sauerstoffflasche anpassen (siehe „4.4 Sauerstoffflasche auf Trageeinheit montieren“, Seite 38). 4. Flaschenspannschellen auf Korrosion prüfen. 5. Wenn die Flaschenspannschellen Korrosion aufweisen: Flaschenspannschellen durch WEINMANN Emergency ersetzen lassen. Ergebnis Die Flaschenspannschellen sind geprüft. 5.4 Verriegelung der Wandhalterung oder Deckenhalterung prüfen 1. Trageeinheit an Wandhalterung oder Deckenhalterung befestigen (siehe „6.1 Trageeinheit an Wandhalterung oder...

  • Seite 82: Verriegelung Der Halteklauen Prüfen

    • Die Trageeinheit darf bei der Entnahme nicht klemmen. 4. Wenn die Verriegelung der Wandhalterung oder Deckenhalterung nicht einwandfrei funktioniert: Verriegelung von WEINMANN Emergency ersetzen lassen. Ergebnis Die Verriegelung der Wandhalterung oder der Deckenhalterung ist geprüft. 5.5 Verriegelung der Halteklauen prüfen 1.

  • Seite 83: Tasche Prüfen

    5 Funktionskontrolle 3. Wenn die Stangenhalterung nicht einwandfrei funktioniert: Stangenhalterung ersetzen. Ergebnis Die Stangenhalterung ist geprüft. 5.7 Tasche prüfen Dieses Kapitel beschreibt die Funktionskontrolle aller Taschen, die mit der Trageeinheit verwendet werden können. Je nach erworbener Tasche kann es sein, dass nicht alle in diesem Kapitel beschriebenen Teile für die Prüfung vorhanden sind.

  • Seite 84: Dichtigkeit Des Systems Prüfen

    5 Funktionskontrolle Ergebnis Die Tasche ist geprüft. 5.8 Dichtigkeit des Systems prüfen Voraussetzung Das Gerät ist an die Sauerstoffversorgung angeschlossen. 1. Gebrauchsanweisung für Geräte und Druckminderer beachten. 2. Alle Geräte ausschalten. 3. Prüfen, ob alle Schlauchverbindungen fest sitzen. 4. Sauerstoffflasche langsam öffnen. Dazu das Handrad langsam gegen den Uhrzeigersinn drehen.

  • Seite 85: Undichtigkeit Des Systems Beheben

    5 Funktionskontrolle Druck Füllstand der Sauerstoffflasche 200 bar voll 100 bar halb voll < 50 bar gering 6. Wenn das Inhaltsmanometer des Druckminderers < 50 bar anzeigt: Sauerstoffflasche ersetzen. 7. Sauerstoffflasche mit der Hand schließen. 8. Zeiger des Inhaltsmanometers am Druckminderer 1 min beobachten: •...
  • Seite 86 7. Schadhafte Teile gemäß Gebrauchsanweisung des jeweiligen Gerätes ersetzen. 8. Dichtigkeit des Systems prüfen (siehe „5.8 Dichtigkeit des Systems prüfen“, Seite 84). 9. Wenn das System wiederholt undicht ist: System durch WEINMANN Emergency instand setzen lassen. Ergebnis Die Undichtigkeit des Systems ist behoben. LIFE-BASE...

  • Seite 87: Bedienung

    6 Bedienung Bedienung Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Wenn die Trageeinheit nicht richtig befestigt oder lose eingehängt ist mithilfe von Haltewinkeln oder Haltekrallen, kann die Trageeinheit herunterfallen oder durch das Rettungsmittel geschleudert werden und Personen verletzen.  Trageeinheit während der Fahrt oder des Fluges an einer Wandhalterung, Deckenhalterung oder Geräteschiene befestigen.

  • Seite 88: Trageeinheit An Wandhalterung Oder Deckenhalterung Befestigen

    6 Bedienung 6.1 Trageeinheit an Wandhalterung oder Deckenhalterung befestigen Gilt für Wandhalterung/ Trageeinheit Deckenhalterung LIFE-BASE 1 NG XS BASE-STATION 1 NG LIFE-BASE 1 NG BASE-STATION Mini II LIFE-BASE 1 NG XL LIFE-BASE Mini II BASE-STATION Mini II LIFE-BASE III LIFE-BASE 3 NG BASE-STATION 3 NG LIFE-BASE 4 NG 1.
  • Seite 89 6 Bedienung Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Prüfen, ob der rote Kontrollstift (1) mit der Oberseite des Verriegelungsgehäuses (2) abschließt und nicht herausragt. Ergebnis Die Trageeinheit ist an der Wandhalterung oder der Deckenhalterung befestigt. LIFE-BASE...

  • Seite 90: Trageeinheit Aus Wandhalterung Oder Deckenhalterung Nehmen

    6 Bedienung 6.2 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen Verletzungsgefahr durch herabfallenden Gegenstand! Die Trageeinheit kann aus der Wandhalterung oder der Deckenhalterung fallen und Personen verletzen oder die Geräte beschädigen.  Trageeinheit beim Entnehmen aus der Wandhalterung oder Deckenhalterung festhalten. Gilt für •...
  • Seite 91 6 Bedienung 1. Mit einer Hand durch den Tragegriff fassen. 2. Verriegelung nach oben drücken. LIFE-BASE...
  • Seite 92 6 Bedienung 3. Trageeinheit etwas nach vorne schwenken. 4. Trageeinheit aus der Aufnahmeschiene nehmen. Ergebnis Die Trageeinheit ist aus der Wandhalterung oder Deckenhalterung genommen. LIFE-BASE...

  • Seite 93: Trageeinheit An Stange Oder Geräteschiene Befestigen

    6 Bedienung 6.3 Trageeinheit an Stange oder Geräteschiene befestigen 6.3.1 LIFE-BASE Mini II befestigen Gilt für LIFE-BASE Mini II 1. Trageeinheit mit der Rückseite an einer Stange oder Geräteschiene einhängen. Ergebnis LIFE-BASE Mini II ist an einer Stange oder einer Geräteschiene befestigt.
  • Seite 94 6 Bedienung 2. Haltewinkel herausziehen. 3. Haltewinkel auf Durchmesser der Stange oder Geräteschiene anpassen. 4. Rändelschrauben anziehen. 5. Trageeinheit an einer Stange oder Geräteschiene einhängen. Ergebnis Die Trageeinheit ist mit Haltewinkeln an einer Stange oder einer Geräteschiene befestigt. LIFE-BASE...

  • Seite 95: Trageeinheit Mit Schutztasche Befestigen

    6 Bedienung 6.3.3 Trageeinheit mit Schutztasche befestigen Gilt für LIFE-BASE 1 NG XS Voraussetzung Eine Schutztasche ist an der Trageeinheit befestigt. 1. Magnetverschlüsse an den Gurten auf der Rückseite der Schutztasche öffnen. 2. Gurte um eine Stange oder Geräteschiene herumführen. 3.

  • Seite 96: Trageeinheit Mit Haltekrallen Befestigen

    6 Bedienung 6.3.4 Trageeinheit mit Haltekrallen befestigen Gilt für LIFE-BASE light XS 1. Trageeinheit mit den beiden Haltekrallen an einer Stange oder Geräteschiene einhängen. Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! 2 Spanngurte an Stange oder Geräteschiene befestigen. Dabei beachten: Die Gummistreifen müssen auf der Innenseite der Spanngurte liegen.
  • Seite 97 6 Bedienung 6.3.5 Trageeinheit oder Wandhalterung mit Stangenhalterung befestigen Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Wenn die Trageeinheit nicht richtig befestigt oder lose eingehängt ist, kann die Trageeinheit herunterfallen oder durch das Rettungsmittel geschleudert werden und Personen verletzen.  Stangenhalterung nur im stationären Bereich einsetzen. ...

  • Seite 98: Trageeinheit Mit Halteklauen Befestigen

    6 Bedienung Ergebnis Die Trageeinheit oder die Wandhalterung ist mit einer Stangenhalterung an einer Stange oder einer Geräteschiene befestigt. 6.3.6 Trageeinheit mit Halteklauen befestigen Gilt für • LIFE-BASE light XS • LIFE-BASE light Voraussetzung Die Halteklauen sind an der Trageeinheit montiert. 1.

  • Seite 99: Wandhalterung Mit Halteklauen Befestigen

    6 Bedienung 6.3.7 Wandhalterung mit Halteklauen befestigen Gilt für • BASE-STATION 1 NG (ohne Schrauben) • BASE-STATION Mini II • BASE-STATION 3 NG Voraussetzung Die Halteklauen sind an der Wandhalterung montiert. 1. Wandhalterung mit den Halteklauen in die Geräteschiene einhängen. Warnung! Verletzungsgefahr durch nicht ausreichend befestigte Trageeinheit! Feststellhebel nach außen drücken, bis die Verriegelung...

  • Seite 100: Trageeinheit Von Stange Oder Geräteschiene Abnehmen

    6 Bedienung 6.4 Trageeinheit von Stange oder Geräteschiene abnehmen 6.4.1 LIFE-BASE Mini II abnehmen Gilt für LIFE-BASE Mini II 1. Trageeinheit von der Stange oder der Geräteschiene abnehmen. Ergebnis LIFE-BASE Mini II ist von der Stange oder der Geräteschiene abgenommen. 6.4.2 Trageeinheit mit Haltewinkeln abnehmen Gilt für •...
  • Seite 101 6 Bedienung 2. Trageeinheit von der Stange oder der Geräteschiene abnehmen. 3. Haltewinkel in Ursprungsposition zurückschieben. 4. Rändelschrauben anziehen. Ergebnis Die Trageeinheit ist von der Stange oder der Geräteschiene abgenommen. LIFE-BASE...

  • Seite 102: Trageeinheit Mit Schutztasche Abnehmen

    6 Bedienung 6.4.3 Trageeinheit mit Schutztasche abnehmen Gilt für LIFE-BASE 1 NG XS 1. Gurtbänder durch Anheben der Gurtschnalle lösen. 2. Magnetverschlüsse an den Gurten auf der Rückseite der Schutztasche öffnen. 3. Trageeinheit von der Stange oder der Geräteschiene abnehmen. 4.

  • Seite 103: Trageeinheit Mit Haltekrallen Abnehmen

    6 Bedienung 6.4.4 Trageeinheit mit Haltekrallen abnehmen Gilt für LIFE-BASE light XS 1. 2 Spanngurte von der Stange oder Geräteschiene lösen. 2. Trageeinheit von der Stange oder der Geräteschiene abnehmen. Ergebnis Die Trageeinheit ist von der Stange oder der Geräteschiene abgenommen.
  • Seite 104 6 Bedienung 6.4.5 Trageeinheit oder Wandhalterung mit Stangenhalterung abnehmen Gilt für • LIFE-BASE light XS • LIFE-BASE light • BASE-STATION 1 NG 1. Trageeinheit mit einer Hand festhalten. 2. Feststellschraube lösen. 3. Trageeinheit von der Stange oder der Geräteschiene abnehmen. Ergebnis Die Trageeinheit oder die Wandhalterung ist von der Stange oder der Geräteschiene abgenommen.

  • Seite 105: Trageeinheit Mit Halteklauen Abnehmen

    6 Bedienung 6.4.6 Trageeinheit mit Halteklauen abnehmen Gilt für • LIFE-BASE light XS • LIFE-BASE light 1. Feststellhebel herunterdrücken, bis sich die Verriegelung löst. 2. Trageeinheit von der Geräteschiene abnehmen. Ergebnis Die Trageeinheit ist von der Geräteschiene abgenommen. 6.4.7 Wandhalterung mit Halteklauen abnehmen Gilt für •...

  • Seite 106: Gerätezubehör Verstauen

    6 Bedienung 1. Feststellhebel herunterdrücken, bis sich die Verriegelung löst. 2. Bei BASE-STATION Mini II und BASE-STATION 3 NG: Schrauben lösen. 3. Wandhalterung von der Geräteschiene abnehmen. Ergebnis Die Wandhalterung ist von der Geräteschiene abgenommen. 6.5 Gerätezubehör verstauen Gerätezubehör können Sie in den Schutztaschen und Zubehörtaschen verstauen oder mit Spanngurten und Klettbändern an der Trageeinheit befestigen.

  • Seite 107: Demontage

    7 Demontage Demontage Dieses Kapitel beschreibt die Demontage aller Varianten der Trageeinheit und des Zubehörs. Wenn wesentliche Unterschiede in der Demontage zwischen den Varianten vorhanden sind, werden die Unterschiede erklärt. Andernfalls ist die Demontage für alle Varianten gleich. 7.1 Schutztasche von Trageeinheit demontieren 7.1.1 Schutztasche für LIFE-BASE light demontieren 1.

  • Seite 108: Schutztasche Für Life-Base 1 Ng Xs Demontieren

    7 Demontage 7.1.2 Schutztasche für LIFE-BASE 1 NG XS demontieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Beim Beatmungsgerät: • Klettverschlüsse der Spanngurte öffnen. • Patientenschlauchsystem von der Trageeinheit abnehmen. oder beim Defibrillator-/Monitoringsystem: • Sichtfenster der Schutztasche öffnen. •...
  • Seite 109 7 Demontage 4. Klettverschlüsse unter und neben dem Tragegriff öffnen. 5. Schutztasche vom Tragegriff abziehen. 6. Trageeinheit nach hinten aus der Schutztasche ziehen. Ergebnis Die Schutztasche ist von der Trageeinheit demontiert. LIFE-BASE...

  • Seite 110: Schutztasche Für Life-Base 1 Ng Und Life- Base 1 Ng Xl Demontieren

    7 Demontage 7.1.3 Schutztasche für LIFE-BASE 1 NG und LIFE- BASE 1 NG XL demontieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Magnetverschlüsse oder Klettverschlüsse an der Vorderseite und Rückseite der Schutztasche öffnen. 3. Wenn vorhanden: Patientenschlauchsystem durch die Öffnung an der Schutztasche ziehen.
  • Seite 111 7 Demontage 7.1.4 Schutztasche für LIFE-BASE III, LIFE-BASE 3 NG und LIFE-BASE 4 NG demontieren 1. Trageeinheit auf eine ebene, feste Unterlage stellen. 2. Verschlussclips oder Magnetverschlüsse an der Schutztasche öffnen. 3. Bei LIFE-BASE 4 NG mit Bügeln: Klettbänder an den Schutzbügeln lösen.

  • Seite 112: Zubehörtasche Von Trageeinheit Oder Schutztasche Demontieren

    7 Demontage 5. Schutztasche nach hinten von der Trageeinheit abziehen. 6. Trageeinheit aus der Schutztasche nehmen. Ergebnis Die Schutztasche ist von der Trageeinheit demontiert. 7.2 Zubehörtasche von Trageeinheit oder Schutztasche demontieren 7.2.1 Seitliche Zubehörtasche demontieren 1. Reißverschluss an der Schutztasche öffnen. 2.

  • Seite 113: Innen-Zubehörtasche Demontieren

    7 Demontage Ergebnis Die Zubehörtasche ist von der Schutztasche demontiert. 7.2.2 Innen-Zubehörtasche demontieren 1. Innen-Zubehörtasche von der Trageeinheit abziehen. Ergebnis Die Innen-Zubehörtasche ist von der Trageeinheit demontiert. 7.2.3 Zubehörtasche für LIFE-BASE 1 NG demontieren 1. Klettverschlüsse an der Rückseite der Zubehörtasche öffnen. 2.
  • Seite 114 7 Demontage 3. Zubehörtasche von der Schutztasche abnehmen. Ergebnis Die Zubehörtasche ist von der Schutztasche demontiert. 7.2.4 Zubehörtasche für LIFE-BASE Mini II demontieren 1. Klettverschluss auf der Rückseite der Trageeinheit öffnen. 2. Druckknöpfe der Zubehörtasche öffnen. 3. Zubehörtasche von der Trageeinheit abnehmen. Ergebnis Die Zubehörtasche ist von der Trageeinheit demontiert.

  • Seite 115: Zubehörtasche Für Life-Base 4 Ng Demontieren

    7 Demontage 7.2.5 Zubehörtasche für LIFE-BASE 4 NG demontieren 1. Klettverschluss des Haltegurtes öffnen. 2. Haltegurt aus der Schlaufe an der Seite der Schutztasche ziehen. 3. Zubehörtasche von der Schutztasche abnehmen. Ergebnis Die Zubehörtasche ist von der Schutztasche demontiert. LIFE-BASE...

  • Seite 116: Gurt Von Trageeinheit Demontieren

    7 Demontage 7.3 Gurt von Trageeinheit demontieren 7.3.1 Tragegurt von Tragegriff demontieren Gilt für LIFE-BASE 1 NG XS 1. Klettverschluss des Tragegurtes öffnen. 2. Tragegurt vom Tragegriff abnehmen. Ergebnis Der Tragegurt ist vom Tragegriff demontiert. 7.3.2 Tragegurt von Trageeinheit demontieren Gilt für •...

  • Seite 117: Spanngurte Demontieren

    7 Demontage 1. Klettverschlüsse des Tragegurtes öffnen. 2. Tragegurt von der Trageeinheit abnehmen. Ergebnis Der Tragegurt ist von der Trageeinheit demontiert. 7.3.3 Spanngurte demontieren Gilt für • LIFE-BASE light XS • LIFE-BASE 1 NG XS 1. Klettverschluss der Spanngurte öffnen. LIFE-BASE...

  • Seite 118: Sauerstoffflasche Von Trageeinheit Demontieren

    7 Demontage 2. Spanngurte von der Trageeinheit abnehmen. Ergebnis Die Spanngurte sind von der Trageeinheit demontiert. 7.4 Sauerstoffflasche von Trageeinheit demontieren Gilt für • LIFE-BASE Mini II • LIFE-BASE III • LIFE-BASE 3 NG • LIFE-BASE 4 NG 1. Verschlussbügel (1) der Flaschenspannschellen öffnen. 2.

  • Seite 119: Gerät Von Trageeinheit Demontieren

    7 Demontage 3. Sauerstoffflasche aus den Flaschenspannschellen herausziehen. Ergebnis Die Sauerstoffflasche ist von der Trageeinheit demontiert. 7.5 Gerät von Trageeinheit demontieren 7.5.1 Demontage vorbereiten 1. Wenn vorhanden: Trageeinheit von der Wandhalterung oder der Deckenhalterung abnehmen (siehe „6.2 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen“, Seite 90) oder Trageeinheit von der Stange oder der Geräteschiene abnehmen...

  • Seite 120: Gerät Von Life-Base Light Xs Demontieren

    7 Demontage 5. Wenn vorhanden: Zubehörtasche von Trageeinheit oder Schutztasche demontieren (siehe „7.2 Zubehörtasche von Trageeinheit oder Schutztasche demontieren“, Seite 112). Ergebnis Die Trageeinheit ist für die Demontage des Gerätes vorbereitet. 7.5.2 Gerät von LIFE-BASE light XS demontieren Gilt für • MEDUMAT Standard •...
  • Seite 121 7 Demontage 4. Trageeinheit vom Gerät abnehmen. Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.3 Gerät von LIFE-BASE light und LIFE-BASE III demontieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Die Demontage von MEDUMAT Transport von LIFE-BASE light ist in einem eigenen Kapitel beschrieben (siehe „7.5.5 Gerät von LIFE- BASE 1 NG und LIFE-BASE 4 NG (mit Schutzbügeln)

  • Seite 122: Gerät Von Life-Base 1 Ng Xs Demontieren

    7 Demontage 4. Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 116). Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.4 Gerät von LIFE-BASE 1 NG XS demontieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUCORE Standard •...
  • Seite 123 7 Demontage MEDUMAT Standard 4. Schrauben 100, Stoffschutzscheiben 104, Kabelschelle 105 und Schraube 101 vom Distanzblech lösen. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUCORE Standard MEDUCORE Standard 5. Gerät gemäß Gebrauchsanweisung von der Energieversorgung trennen. LIFE-BASE...

  • Seite 124: Gerät Von Life-Base 1 Ng Und Life-Base 4 Ng

    7 Demontage 6. Distanzblech vom Gerät abnehmen. Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.5 Gerät von LIFE-BASE 1 NG und LIFE-BASE 4 NG (mit Schutzbügeln) demontieren Gilt für MEDUMAT Transport Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 119).

  • Seite 125: Gerät Von Life-Base 1 Ng Xl, Life-Base 3 Ng Und Life-Base 4 Ng (Ohne Schutzbügel)

    7 Demontage 4. 4 Ringe 108, 4 Hülsen 109 und 4 Grundelemente 107 von der Trageeinheit abnehmen. 5. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 116). Ergebnis Das Gerät ist von der Trageeinheit demontiert. 7.5.6 Gerät von LIFE-BASE 1 NG XL, LIFE-BASE 3 NG und LIFE-BASE 4 NG (ohne Schutzbügel) demontieren...
  • Seite 126 7 Demontage Abbildung ohne Gerät 1. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. • Haltewinkel herausziehen. • Rändelschrauben anziehen. 2. Trageeinheit und Gerät mit der Bedienfolie nach unten legen. LIFE-BASE...
  • Seite 127 7 Demontage LIFE-BASE 1 NG XL MEDUMAT Standard 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 128 7 Demontage MEDUMAT Standard 5. Bei MEDUMAT Standard : 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen. MEDUVENT Standard 6. Bei MEDUVENT Standard: 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen. 7.
  • Seite 129 7 Demontage MEDUMAT Standard 8. Schrauben 100 und Stoffschutzscheiben 104 vom Distanzblech lösen. Gerät Teil Anzahl MEDUMAT Standard MEDUVENT Standard MEDUMAT Easy 9. Distanzblech vom Gerät abnehmen. 10. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 116).

  • Seite 130: Defibrillator-/Monitoringsystem Demontieren

    7 Demontage Defibrillator-/Monitoringsystem demontieren Gilt für • MEDUCORE Standard • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 119). Abbildung ohne Gerät 1. Bei LIFE-BASE 1 NG XL: • Rändelschrauben lösen. •...
  • Seite 131 7 Demontage MEDUCORE Standard LIFE-BASE 1 NG XL 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 132 7 Demontage MEDUCORE Standard 5. Bei MEDUCORE Standard auf LIFE-BASE 3 NG: 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen. 6. Gerät gemäß Gebrauchsanweisung von der Energieversorgung trennen. MEDUCORE Standard 7. Schrauben 100 und Stoffschutzscheiben 104 vom Distanzblech lösen.
  • Seite 133 7 Demontage Gerät Teil Anzahl MEDUCORE Standard MEDUCORE Standard auf LIFE-BASE 1 NG XL MEDUCORE Standard auf LIFE-BASE 3 NG 8. Distanzblech vom Gerät abnehmen. 9. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 116). Ergebnis Das Gerät ist von der Trageeinheit demontiert.
  • Seite 134 7 Demontage Beatmungsgerät und MEDUCORE Standard demontieren Gilt für • MEDUMAT Standard • MEDUVENT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 119). Abbildung ohne Geräte 1.
  • Seite 135 7 Demontage MEDUCORE Standard MEDUMAT Standard LIFE-BASE 1 NG XL 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 136 7 Demontage MEDUCORE Standard MEDUMAT Standard 5. Bei MEDUCORE Standard mit MEDUMAT Standard 2 Kabelschellen 105, 2 Stoffschutzscheiben 104 und 2 Schrauben 101 vom Distanzblech lösen. MEDUCORE Standard MEDUVENT Standard 6. Bei MEDUCORE Standard mit MEDUVENT Standard: 2 Kabelschellen 105, 2 Stoffschutzscheiben 104 und 2 Schrauben 101 vom Distanzblech lösen.
  • Seite 137 7 Demontage 7. Wenn vorhanden: Geräte gemäß Gebrauchsanweisung von der Energieversorgung trennen. MEDUCORE Standard MEDUMAT Standard 8. 6 Schrauben 100 und 6 Stoffschutzscheiben 104 vom Distanzblech lösen. 9. Distanzblech von den Geräten abnehmen. 10. Wenn vorhanden: Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 116).
  • Seite 138 7 Demontage Beatmungsgerät und MEDUCORE Standard demontieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MEDUCORE Standard Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 119). Abbildung ohne Geräte 1. Bei LIFE-BASE 1 NG XL: •...
  • Seite 139 7 Demontage LIFE-BASE 1 NG XL MEDUCORE Standard MEDUMAT Standard 3. Bei LIFE-BASE 1 NG XL: 4 Schrauben 102 von der Trageeinheit lösen oder bei LIFE-BASE 3 NG: 4 Schrauben 102 und 4 Stoffschutzscheiben 104 von der Trageeinheit lösen. 4. Trageeinheit vom Distanzblech abnehmen. LIFE-BASE...
  • Seite 140 7 Demontage MEDUCORE Standard MEDUMAT Standard 5. Bei MEDUCORE Standard mit MEDUMAT Standard 2 Kabelschellen 105, 2 Stoffschutzscheiben 104 und 2 Schrauben 101 vom Distanzblech lösen. MEDUCORE Standard MEDUMAT Easy 6. Bei MEDUCORE Standard mit MEDUMAT Easy auf LIFE- BASE 3 NG: 1 Kabelschelle 105, 1 Stoffschutzscheibe 104 und 1 Schraube 101 vom Distanzblech lösen.
  • Seite 141 7 Demontage 7. Wenn vorhanden: Geräte gemäß Gebrauchsanweisung von der Energieversorgung trennen. MEDUCORE Standard MEDUMAT Standard 8. Schrauben 100 und Stoffschutzscheiben 104 vom Distanzblech lösen. Gerät Teil Anzahl MEDUCORE Standard mit MEDUMAT Standard MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 1 NG XL MEDUCORE Standard mit MEDUMAT Easy auf LIFE-BASE 3 NG...

  • Seite 142: Gerät Von Life-Base Mini Ii Demontieren

    7 Demontage 7.5.7 Gerät von LIFE-BASE Mini II demontieren Gilt für • MEDUMAT Standard • MEDUMAT Easy • MODUL Benötigte Hilfsmittel Schraubendreher mit Kreuzschlitz PH1 Voraussetzung Die Demontage ist vorbereitet (siehe „7.5.1 Demontage vorbereiten“, Seite 119). 1. Trageeinheit auf die schmale, geschlossene Seite legen. LIFE-BASE...
  • Seite 143 7 Demontage 2. 2 Schrauben 100 und 2 Stoffschutzscheiben 104 von der Trageeinheit lösen. 3. Gerät von der Trageeinheit abnehmen. 4. Tragegurt von der Trageeinheit demontieren (siehe „7.3 Gurt von Trageeinheit demontieren“, Seite 116). Ergebnis Das Gerät ist von der Trageeinheit demontiert. LIFE-BASE...

  • Seite 144: Hygienische Aufbereitung

    Aufbereitung erforderlich sind. Lesen Sie dieses Kapitel vollständig, bevor Sie mit der hygienischen Aufbereitung beginnen. Bei Fragen zur hygienischen Aufbereitung wenden Sie sich an den Hersteller WEINMANN Emergency. Infektionsgefahr durch mangelhafte hygienische Aufbereitung! Die Verwendung von einer nicht hygienisch aufbereiteten Trageeinheit mit Geräten und Zubehör kann zu Infektionen...
  • Seite 145 8 Hygienische Aufbereitung Verlust der mechanischen oder elektrischen Sicherheit durch Aufbereitung von Gerät und Zubehör mit ungeeigneten Reinigungs- und Desinfektionsmitteln! Durch die Verwendung von falschen Reinigungs- und Desinfektionsmitteln kann es zur Schädigung der Geräte- und Zubehöroberfläche sowie der elektrischen Eigenschaften und zu verminderten Isolationseigenschaften kommen.

  • Seite 146: Fristen

    8 Hygienische Aufbereitung 8.1 Fristen Teil Frist Nach jedem Mindestens 1x Gebrauch* wöchentlich Trageeinheit inklusive Zubehör *Bei sichtbarer Verschmutzung oder Verdacht einer Kontamination. 8.2 Reinigungs- und Desinfektionsplan Desinfektionsgrad Beschreibung Ein keimtötender Prozess mit einem sterilisierenden Mittel unter nicht sterilen High Level Desinfection Bedingungen.

  • Seite 147: Energieversorgung

    8 Hygienische Aufbereitung Führen Sie nach jedem Gebrauch eine hygienische Aufbereitung gemäß folgender Tabelle durch: Maschi- Desinfek- Manuelle Wischdes- Tauchdes- nelle Sterilisa- Teil tionsgrad Reinigung* infektion infektion Aufberei- tion tung Trageeinheit und Wandhalterung Trageeinheit LIFE-BASE neodisher® MediClean forte Einmal alle (Dr.

  • Seite 148: Hygienische Aufbereitung Vorbereiten

    8 Hygienische Aufbereitung Maschi- Desinfek- Manuelle Wischdes- Tauchdes- nelle Sterilisa- Teil tionsgrad Reinigung* infektion infektion Aufberei- tion tung Taschen und Gurte Schutz- Bei 30 °C für taschen 15 min ohne Glatte Schleudern in Zubehör- Oberflächen einer taschen Waschma- Tragegurte neodisher® schine MediClean waschen.

  • Seite 149: Teile Manuell Reinigen

    8 Hygienische Aufbereitung 2. Wenn vorhanden: • Trageeinheit aus der Wandhalterung oder der Deckenhalterung nehmen (siehe „6.2 Trageeinheit aus Wandhalterung oder Deckenhalterung nehmen“, Seite 90) oder • Trageeinheit von der Stange oder der Geräteschiene abnehmen (siehe „6.4 Trageeinheit von Stange oder Geräteschiene abnehmen“, Seite 100).

  • Seite 150: Teile Wischdesinfizieren

    8 Hygienische Aufbereitung 3. Um alle sichtbaren Verschmutzungen zu entfernen: Teile gründlich mit einer handelsüblichen, weichen, für Kunststoff geeigneten und mit dem Reinigungsmittel benetzten Bürste abbürsten. Dabei beachten: Unebene Flächen und Rillen (z. B. Klettverschlüsse, Reißverschlüsse, Gurtschnallen) müssen besonders gründlich abgebürstet werden. 4.

  • Seite 151: Teile Maschinell Aufbereiten

    8 Hygienische Aufbereitung 1. Zugelassene Teile, zugelassene Mittel und die Dosierung dem Reinigungs- und Desinfektionsplan entnehmen (siehe „8.2 Reinigungs- und Desinfektionsplan“, Seite 146). 2. Teile wischdesinfizieren (siehe „8.2 Reinigungs- und Desinfektionsplan“, Seite 146). Dabei beachten: • Alle Flächen müssen mit Desinfektionslösung benetzt sein. •...

  • Seite 152: Teile Für Den Erneuten Gebrauch Vorbereiten

    8 Hygienische Aufbereitung 8.7 Teile für den erneuten Gebrauch vorbereiten Voraussetzung Die Teile wurden gemäß Reinigungs- und Desinfektionsplan hygienisch aufbereitet. 1. Alle Teile auf gebrauchsbedingte Beschädigungen (z. B. Kabelbrüche) prüfen. 2. Beschädigte Teile ersetzen. 3. Wenn vorhanden: Gurte an Trageeinheit montieren (siehe „4.3 Gurt an Trageeinheit montieren“, Seite 36).

  • Seite 153: Wartung

    9 Wartung Wartung 9.1 Fristen Betroffenes Teil Frist Ausführender Trageeinheit Wandhalterung und Wartungsfrei Deckenhalterung Zubehör Für die Geräte gelten eigene Hersteller oder von Fristen. Beachten Sie die diesem ausdrücklich Gerät Gebrauchsanweisungen der autorisiertes Geräte. Fachpersonal LIFE-BASE...

  • Seite 154: Lagerung

    10 Lagerung 10 Lagerung Sachschäden durch falsche Lagerung! Durch eine falsche Lagerung können Silikon- und Gummiteile brüchig und spröde werden und es kann zu Sachschäden kommen.  Silikon- und Gummiteile vor UV-Licht und direkter Sonneneinstrahlung schützen.  Trageeinheit und Zubehör trocken lagern. 1.

  • Seite 155: Transport

    11 Transport 11 Transport Sie können ein Trageeinheit folgendermaßen transportieren: • In der Schutztasche von WEINMANN Emergency • Am Tragegriff • Mit einem Tragegurt LIFE-BASE...

  • Seite 156: Entsorgung

    12 Entsorgung 12 Entsorgung 12.1 Trageeinheiten und Zubehör ohne Ladeschnittstelle Entsorgen Sie die Trageeinheit nicht über den Hausmüll. Für die fachgerechte Entsorgung der Trageeinheit wenden sie sich an ein zugelassenes, zertifiziertes Entsorgungsunternehmen. 12.2 Trageeinheiten und Zubehör mit Ladeschnittstelle Gefährdung der Umwelt durch Elektronikschrott! Elektronikschrott gefährdet die Umwelt und muss fachgerecht entsorgt werden.

  • Seite 157: Lieferumfang

    13 Lieferumfang 13 Lieferumfang 13.1 Trageeinheiten Der Lieferumfang beschreibt die Trageeinheit LIFE-BASE ohne Geräte. Artikel- Teil UDI-DI nummer LIFE-BASE light LIFE-BASE light für MEDUMAT Transport WM 28370 04054685132347 LIFE-BASE light XS LIFE-BASE light XS für MEDUMAT Standard oder WM 9890 04054685000288 MEDUVENT Standard LIFE-BASE 1 NG XS...
  • Seite 158 13 Lieferumfang Artikel- Teil UDI-DI nummer LIFE-BASE 1 NG XL mit Ladeschnittstelle WM 9674 04054685057435 für MEDUCORE Standard LIFE-BASE Mini II LIFE-BASE Mini II für MEDUMAT Standard WM 8123 04054685050269 und MODUL LIFE-BASE III LIFE-BASE III für MEDUMAT Standard MODUL Oxygen oder für WM 8173 04054685050665 MEDUMAT Easy und MODUL Oxygen...

  • Seite 159: Zubehör Und Sonstige Teile

    13 Lieferumfang Artikel- Teil UDI-DI nummer LIFE-BASE 4 NG mit Ladeschnittstelle für WM 9631 04054685057008 MEDUMAT Transport LIFE-BASE 4 NG mit Ladeschnittstelle für WM 9698 04054685057664 MEDUCORE Standard LIFE-BASE 4 NG mit Ladeschnittstelle für MEDUMAT Standard WM 9707 04054685003630 MEDUCORE Standard, Flaschenspannschelle 115 mm LIFE-BASE 4 NG mit Ladeschnittstelle für MEDUMAT Standard...
  • Seite 160 13 Lieferumfang Artikel- Teil UDI-DI nummer BASE-STATION 1 NG Deckenhalterung inkl. 45°-Winkel zur Montage mit Ladeschnittstelle (12-V-Kfz-Kombistecker) WM 9660 04054685057299 für LIFE-BASE 1 NG XS, LIFE-BASE 1 NG, LIFE-BASE 1 NG XL BASE-STATION 1 NG Deckenhalterung inkl. 45°-Winkel zur Montage für LIFE- WM 9680 04054685057497 BASE 1 NG XS, LIFE-BASE 1 NG, LIFE- BASE 1 NG XL...
  • Seite 161 13 Lieferumfang Artikel- Teil UDI-DI nummer BASE-STATION 3 NG Wandhalterung mit Ladeschnittstelle (12-V-Kfz-Kombistecker) WM 8195 04054685050832 für LIFE-BASE III, LIFE-BASE 3 NG, LIFE- BASE 4 NG BASE-STATION 3 NG Wandhalterung mit Ladeschnittstelle (12-V-Stecker für Netz- WM 8237 04054685051211 und Ladegerät) für LIFE-BASE 3 NG, LIFE- BASE 4 NG BASE-STATION 3 NG Wandhalterung mit Ladeschnittstelle (12-V-Kfz-Kombistecker)
  • Seite 162 13 Lieferumfang Artikel- Teil nummer Schutztasche für MEDUMAT Standard , MEDUMAT Standard MEDUMAT Easy , MEDUCORE Standard WM 9722 MEDUCORE Standard auf LIFE-BASE 3 NG Schutztasche für MEDUMAT Standard WM 8267 MEDUCORE Standard auf LIFE-BASE 3 NG Schutztasche für MEDUMAT Standard und/oder WM 9685 MEDUCORE Standard auf LIFE-BASE 4 NG...

  • Seite 163: Gurte, Klettbänder Und Verschlussclips

    13 Lieferumfang Artikel- Teil nummer Zubehörtasche für MEDUMAT (rechts) auf LIFE-BASE 4 NG WM 9681 Zubehörtasche für MEDUMAT Easy , MODUL auf LIFE- WM 8022 BASE light Innen-Zubehörtasche für LIFE-BASE 1 NG XL, LIFE-BASE 3 NG, WM 8274 LIFE-BASE 4 NG 13.2.3 Gurte, Klettbänder und Verschlussclips Artikel- Teil...

  • Seite 164: Halteklauen Und Stangenhalterungen

    13 Lieferumfang Artikel- Teil nummer Distanzblech für MEDUMAT Standard , MEDUVENT Standard, MEDUMAT Easy , MEDUCORE Standard , MODUL auf LIFE- WM 9711 BASE 1 NG XL, LIFE-BASE 3 NG, LIFE-BASE 4 NG Distanzblech für MEDUMAT Standard , MEDUMAT Standard MEDUMAT Easy , MEDUCORE Standard, MODUL auf LIFE- WM 9682...
  • Seite 165 13 Lieferumfang Artikel- Nr. Teil nummer Stoffschutzscheibe Ø 4 mm WM 3566 Kabelschelle Ø 5 mm WM 10787 Set Schwingungsdämpfer zur Montage eines MEDUMAT Transport, WM 15730 bestehend aus: Scheibe für Schwingungsdämpfer Grundelement für Schwingungsdämpfer Ring für Schwingungsdämpfer Hülse für Schwingungsdämpfer LIFE-BASE...

  • Seite 166: Technische Daten

    14 Technische Daten 14 Technische Daten LIFE- LIFE- LIFE- LIFE- BASE light XS BASE light BASE 1 NG XS BASE 1 NG Klassifizierung nach (EU) 2017/745 EN 1789 EN 60601-1 Angewandte Normen EN 60601-1-12 RTCA DO-160G 218 mm x 345 mm x 220 mm x 415 mm x Abmessungen...

  • Seite 167: Angewandte Normen

    14 Technische Daten LIFE- LIFE-BASE Mini II LIFE-BASE 3 NG, LIFE-BASE 4 NG BASE 1 NG XL LIFE-BASE III Klassifizierung nach (EU) 2017/745 EN 1789 Angewandte EN 60601-1 Normen EN 60601-1-12 RTCA DO-160G 427 mm x 464 mm x 465 mm x 465 mm x Abmessungen 240 mm x...

  • Seite 168: Kennzeichnungen Und Symbole

    15 Kennzeichnungen und Symbole 15 Kennzeichnungen und Symbole 15.1 Kennzeichnungen an der Trageeinheit Symbol Beschreibung Artikelnummer Seriennummer Gerät nicht über den Hausmüll entsorgen CE-Kennzeichnung (bestätigt, dass das Produkt den geltenden europäischen Verordnungen entspricht) Hersteller Einmalige Produktkennung (Unique Device Identifier - UDI): Ermöglicht eine eindeutige Identifizierung einzelner Produkte auf dem Markt.

  • Seite 169: Kennzeichnungen Auf Der Wandhalterung Oder Der Deckenhalterung

    15 Kennzeichnungen und Symbole Symbol Beschreibung Herstellland UDI-Kennzeichnung (kennzeichnet den Träger der einmaligen Produktkennung, Unique Device Identifier - UDI) 15.2 Kennzeichnungen auf der Wandhalterung oder der Deckenhalterung Symbol Beschreibung Herstelldatum Seriennummer Gerät nicht über den Hausmüll entsorgen. Zeigt, wie Sie die Verriegelung lösen und die Trageeinheit aus der Wandhalterung nehmen können.

  • Seite 170: Kennzeichnungen Auf Der Verpackung

    15 Kennzeichnungen und Symbole Symbol Beschreibung Nicht im Trockner trocknen. Gebrauchsanweisung beachten. Maximale Last 15.4 Kennzeichnungen auf der Verpackung Symbol Beschreibung Artikelnummer Seriennummer CE-Kennzeichnung (bestätigt, dass das Produkt den geltenden europäischen Verordnungen entspricht) Hersteller Einmalige Produktkennung (Unique Device Identifier - UDI): Ermöglicht eine eindeutige Identifizierung einzelner Produkte auf dem Markt.

  • Seite 171: Garantie

    16 Garantie 16 Garantie WEINMANN Emergency räumt dem Kunden eines neuen originalen WEINMANN Emergency-Produktes und eines durch WEINMANN Emergency eingebauten Ersatzteils eine beschränkte Herstellergarantie gemäß der für das jeweilige Produkt geltenden Garantiebedingungen und nachstehend aufgeführten Garantiezeiten ab Kaufdatum ein. Die Garantiebedingungen sind im Internet unter www.weinmann-emergency.com abrufbar.

  • Seite 172: Konformitätserklärung

    17 Konformitätserklärung 17 Konformitätserklärung Hiermit erklärt die WEINMANN Emergency Medical Technology GmbH + Co. KG, dass das Produkt den einschlägigen Bestimmungen der Verordnung (EU) 2017/745 für Medizinprodukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.weinmann-emergency.com. LIFE-BASE...
  • Seite 176 Hersteller Zentrum für Produktion, Logistik, Service WEINMANN Emergency WEINMANN Emergency Medical Technology GmbH + Co. KG Medical Technology GmbH + Co. KG Frohbösestraße 12 Siebenstücken 14 22525 Hamburg 24558 Henstedt-Ulzburg GERMANY GERMANY T: +49 40 88 18 96-120 E: kundenservice@weinmann-emt.de...
