Bedienungsanleitung Activity 888
HINWEIS
Für Details, wie z.B. in Zahnzwischenräumen, entfernen Sie bitte alle Zähne,
die die Sicht des Sensor auf die zu schließende Fläche beeinträchtigen, wie
z.B. direkte Nachbarzähne und Segmente, die für den Scan nicht weiter
benötigt werden.
Nach Beenden der Nachscans müssen Sie das Matching ausführen. Hierzu klicken
Sie auf folgendes Icon:
HINWEIS
Die aufgenommenen Einzelmessungen werden durch spezielle Algorithmen
automatisch zusammengesetzt und es wird ein STL erzeugt. Dieser Vorgang
wird als Matching bezeichnet. Die Qualität des STLs können Sie unter Punkt
13.4 einstellen.
Nach dem Matching der Aufnahmen wird der fertige Datensatz wieder in den 3D-
Viewer geladen. Falls noch weitere Bereiche fehlen, kann der Nachscanvorgang auf
dem STL-Datensatz wiederholt werden.
Um überflüssige Bereiche am Modell zu entfernen, können Sie nun mit folgendem Tool
den Datensatz zuschneiden.
Wählen Sie eine Schneidefunktion aus und führen Sie um den gewünschten Bereich
Klicks mit der linken Maustaste aus. Markieren Sie somit den Bereich auf dem und
um das Modell herum.

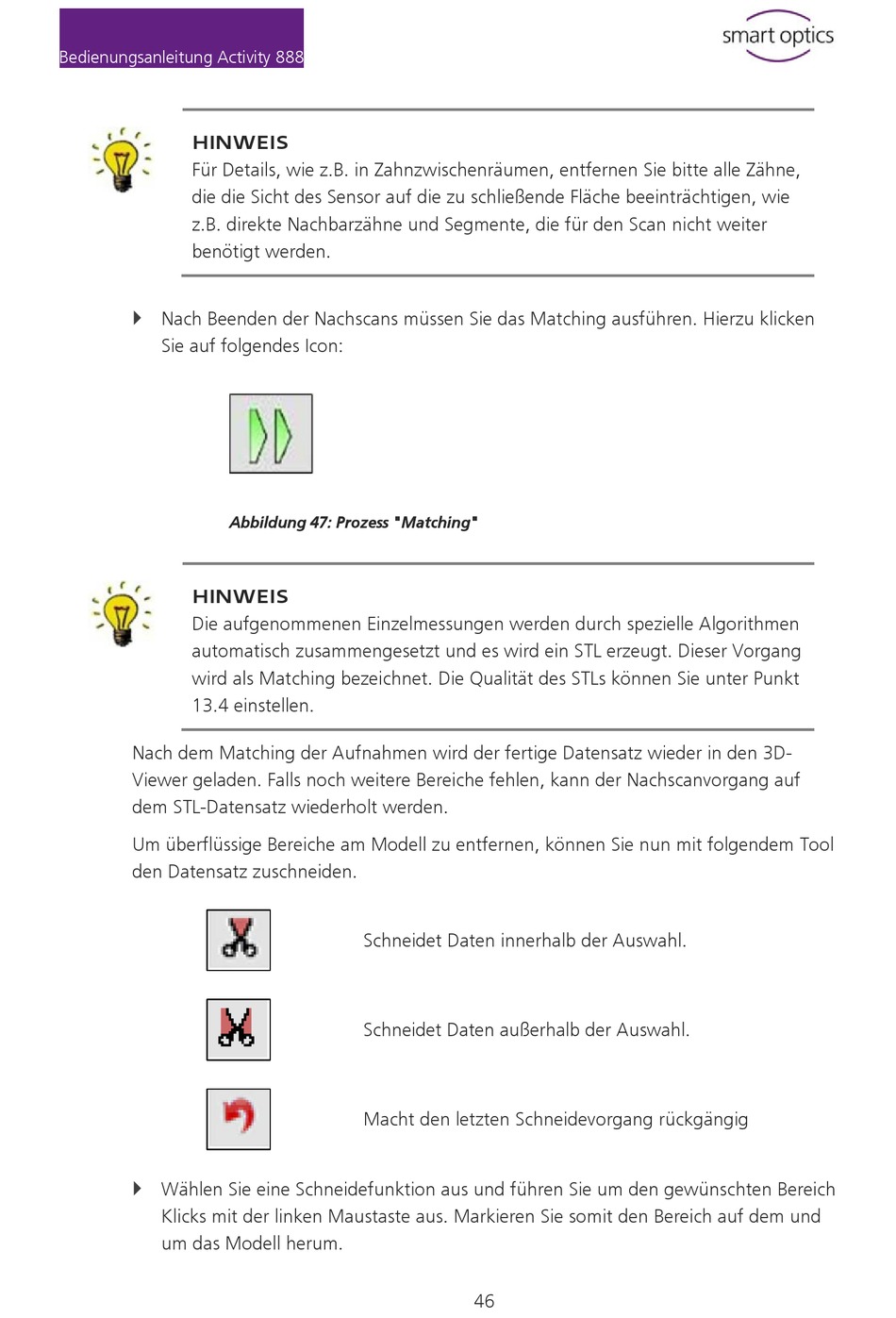

Abbildung 47: Prozess "Matching"
Schneidet Daten innerhalb der Auswahl.
Schneidet Daten außerhalb der Auswahl.
Macht den letzten Schneidevorgang rückgängig
46
