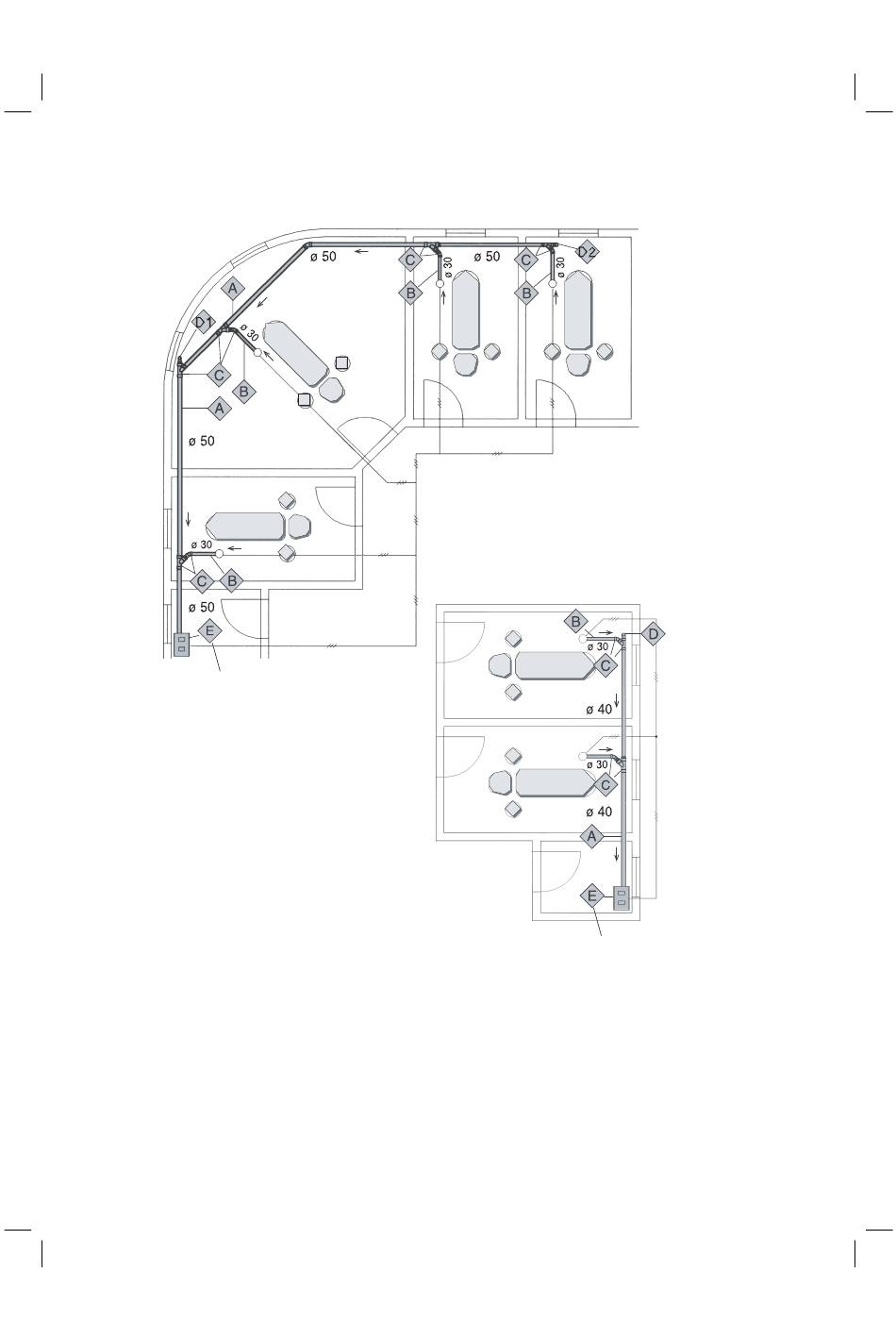

Fig. 7
Draw. 7
Vers. B
A = CANALIZZAZIONE PRINCIPALE / MAIN ASPIRATION PIPE WORK
B = DERIVAZIONE / BRANCHES
C = DOPPIA CURVA A 45° / 45° DOUBLE BEND
D1 = POZZETTO DI ISPEZIONE / INSPECTION POINT
D2 = FLOW ASSISTANCE VALVE / FLOW ASSISTANCE VALVE
E1 = TURBO-SMART VERSIONE A / TURBO-SMART VERSIONE A
E2 = TURBO-SMART VERSIONE B / TURBO-SMART VERSIONE B
D - D2 = INSTALLARE LA VALVOLA DI COMPENSAZIONE PER
IL DRENAGGIO / INSTALLARE LA VALVOLA
DI COMPENSAZIONE PER IL DRENAGGIO
76
Fig. 6
Draw. 6
Vers. A
