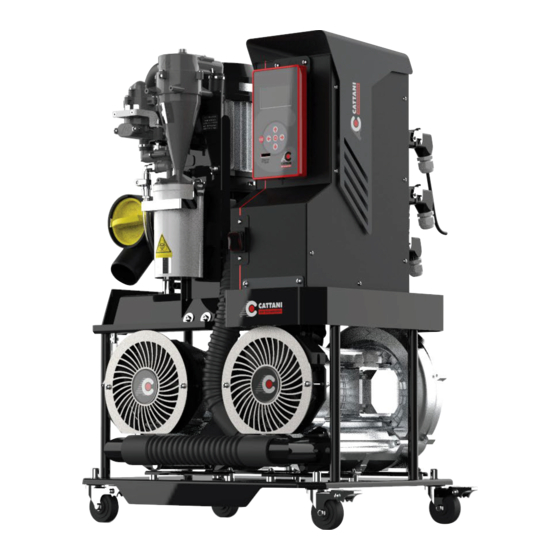

cattani TURBO SMART HP Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WE LOVE WHAT WE DO.
TURBO SMART
HP
Gebrauchsanweisung
deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für cattani TURBO SMART HP

Inhaltszusammenfassung für cattani TURBO SMART HP

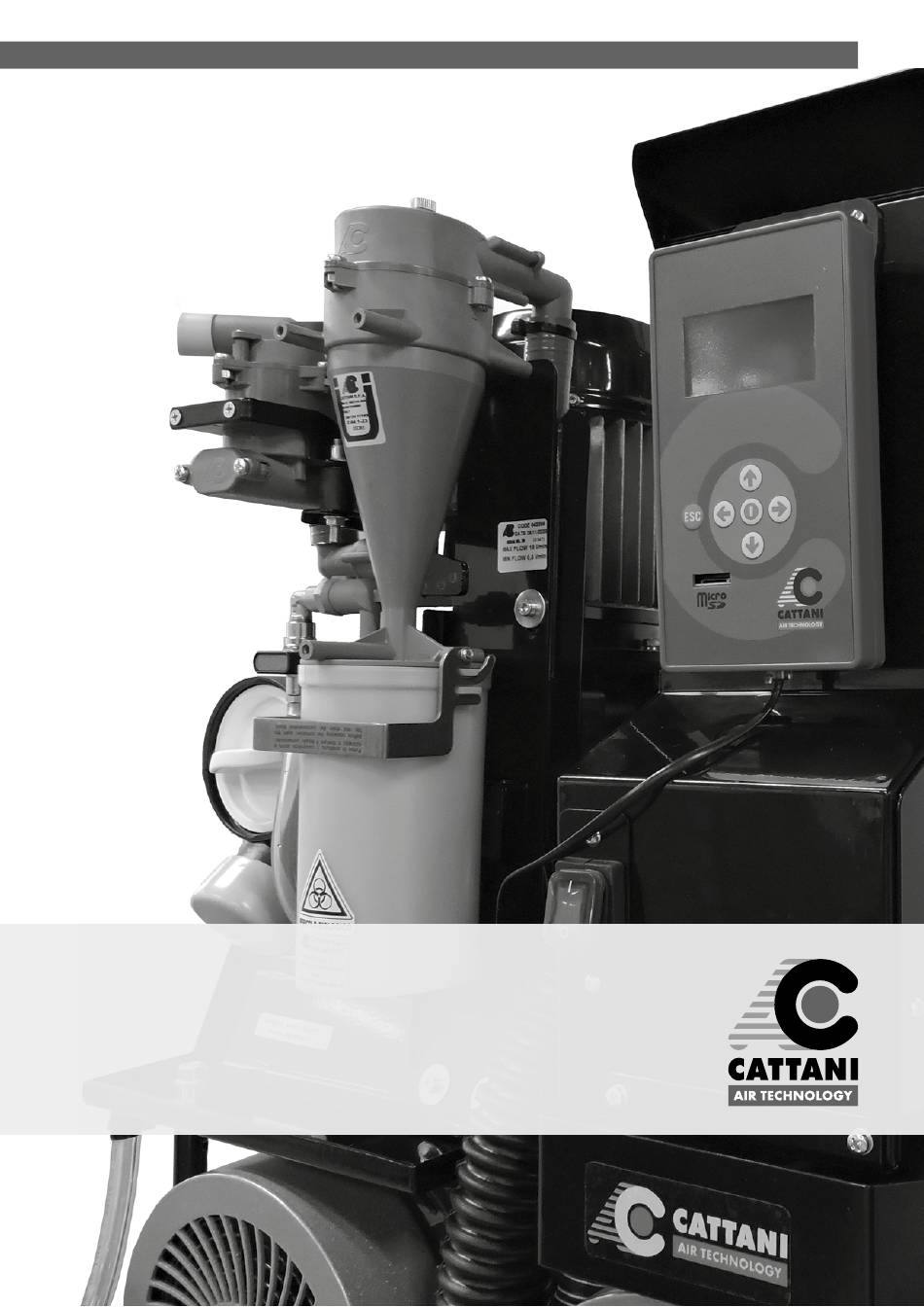

  • Seite 1 WE LOVE WHAT WE DO. TURBO SMART Gebrauchsanweisung deutsch...

  • Seite 3: Inhaltsverzeichnis

    INHALT Allgemeine Betriebsdaten Einleitung Signale und Hinweise Montage und Inbetriebsetzung Ordentliche Wartung Außerordentliche Wartung Anleitungen zum Anwählen und Ändern bestimmter Parameter im Menü der Smart-Absauger Anleitungen zum Konfigurieren der WI-FI-Kommunikation (schnurlos) Beschreibung der Alarme Wichtige Hinweise Transport und Lagerung Transport gebrauchter Geräte Abfallentsorgung Abbildungen cod: ed.

  • Seite 4: Allgemeine Betriebsdaten

    ALLGEMEINE BETRIEBSDATEN 50/60 HZ ABSAUGGERÄT TURBO-SMART HP Modell Turbo-Smart HP Nennspannung 230 V Nennfrequenz 50/60 Hz Stromaufnahme 12 A Schutzart gegen direkten oder indirekten Klasse I Kontakt Einsatzweise Dauerbetrieb Schutz gegen Feuchtigkeit Gemeinsam Höchstdurchsatz 1916 l/min Max. Förderhöhe für den Dauerbetrieb 338 mbar Max.

  • Seite 5: Einleitung

    EINLEITUNG SIGNALE UND HINWEISE EINLEITUNG Die folgende Produktvorstellung hat die Aufgabe, die Auf der Internet-Seite www.cattani.it stehen unsere Montage und Inbetriebnahme Smart-Absauggeräte zu aktualisierten Handbücher zur Verfügung. Wir empfehlen, beschreiben und auf die von der Anlage ausgehenden die Handbücher insbesondere bezüglich der die Sicherheit Gefahren und die für die Unfallverhütung nützlichen...

  • Seite 6: Montage Und Inbetriebsetzung

    MONTAGE UND INBETRIEBSETZUNG EMPFOHLENE VORSICHTSMASSNAHMEN Vor dem Auspacken, die Außenseite der Verpackung HANDLE kontrollieren. Im Falle, dass der Shockwatch- WITH CARE WARNING WARNING Indikator rot geworden ist oder die Verpackung SHOCKWATCH beschädigt wurde, das Material annehmen, sich RED INDICATES ROUGH HANDLING IF RED, NOTE ON BILL OF LADING INSPECTION MAY BE WARRANTED aber die Möglichkeit vorbehalten, das Gerät zu...
  • Seite 7 MONTAGE Anschluss Absauggeräts die Kanalisierung der zentralen Anlage ist sicherzustellen, dass die Saugleitungen sauber sind. Schwere Fremdkörper können das Gerät beschädigen. Der Saugschlauch (aus hellgrauem PVC, mit dem Gerät geliefert) muss an den Schlauchhalter (2) Durchmesser 50 mm „Eingang abgesaugte Flüssigkeit”“ angeschlossen werden. Das andere Ende desselben Schlauchs muss mit der von den Absaugpunkten kommenden Saugleitung verbunden werden.
  • Seite 8 Auch wenn Smart-Absauggeräte tiefer gelegen sind als der Praxisboden, muss die Saugleitung Absauggerätebene erreichen und verläuft dabei ungefähr einige Meter flach auf dem Boden, um dann mittels eines Schlauchs bis zum Zentrifugalabscheider (Abb. B, Seite 30) aufzusteigen; die angesaugte Flüssigkeit wird vom Absauggerät angesaugt.
  • Seite 9 Leitung für die ausgestoßene Luft erhöht werden. Fern-Alarmsignal zu übertragen. Die parallel Turbo- Smart HP ist immer komplett mit allen für installierten Turbo Smart HP funktionieren besser die Parallelmontage notwendigen Zubehörteilen. und bieten größere Energieeinsparungen, wenn Folglich sind keine Einwege-Ventile, zusätzliche sie gleichzeitig aktiv sind, unabhängig vom Bedarf.

  • Seite 10: Inbetriebsetzung, Probelauf Und Schulung Des Personals

    INBETRIEBSETZUNG, PROBELAUF UND SCHULUNG DES PERSONALS Nach der Montage und dem Anschluss des Absaugers an das Stromnetz reicht es aus, die Ein/Aus-Taste zu drücken und über einen der angeschlossenen Absaugpunkte das Zustimmungssignal zu geben, um mit dem Absaugen zu beginnen. Zum Prüfen, ob der Absauger Smart einwandfrei funktioniert, ist es empfehlenswert, die dynamischen Tests durchzuführen (siehe Abb.

  • Seite 11: Der Amalgamabscheider Iso

    DER AMALGAMABSCHEIDER ISO Der Turbo-Smart HP kann komplett mit dem Amalgamabscheider „Hydrozyklon ISO 18“ bestellt werden. Dem Amalgamabscheider ist immer die Bedienungs- und Wartungsanleitung beigefügt. cod: ed. 09-2021...

  • Seite 12: Ordentliche Wartung

    ORDENTLICHE WARTUNG ORDENTLICHE WARTUNG Mit der ordentlichen Wartung ist entsprechend ausgebildetes Praxispersonal zu beauftragen. • Es wird darauf hingewiesen, dass alle Gefahrsignale genau zu beachten sind und dass Schutzbrille, Handschuhe und Einwegschürze zu verwenden sind. TÄGLICH • Das Display auf eventuelle Alarmmeldungen Stromversorgung zu unterbrechen.

  • Seite 13: Außerordentliche Wartung

    AUSSERORDENTLICHE WARTUNG AUSSERORDENTLICHE WARTUNG Mit der außerordentlichen Wartung ist ein kompetenter Techniker zu beauftragen, der über Originalersatzteile verfügt: • Es wird darauf hingewiesen, dass alle Gefahrsignale genau zu beachten sind und dass Schutzbrille, Handschuhe und Einwegschürze zu verwenden sind. • Den Zustand der ordentlichen Wartung überprüfen und sicherstellen, dass Magnolia-Produkte verwendet werden.

  • Seite 14: Alle 18-24 Monate Empfohlene Kontrollen

    ALLE 18-24 MONATE EMPFOHLENE KONTROLLEN • Den Betriebszustand des Zentrifugalabscheiders (11) und des Umwälzventils (14) prüfen. ALLE 10.000 BETRIEBSSTUNDEN EMPFOHLENE KONTROLLEN • Gummiteile: O-Ringe und Dichtungsringe sind jedes Mal auszutauschen, wenn ein mit einem O-Ring oder einer Dichtung in Berührung stehendes Teil ausgewechselt wird.

  • Seite 15: Anleitungen Zum Anwählen Und Ändern Bestimmter Parameter Im Menü Der Smart-Absauger

    IM MENÜ DER SMART-ABSAUGER HAUPTMENÜS Bei Einschalten der Zentrale zeigt das Graphik-Display 10 Sekunden lang das Logo der Cattani S.p.A. und darauf das Hauptmenü an. HAUPTMENÜ „A1“ Es werden bestimmte Parameter wie die Betriebsfrequenz, die Aktivierungszeit des Absaugers, die Temperatur, der Amalgambehälter (falls vorhanden) und die Software-Revision des Systems angezeigt.

  • Seite 16: Drive Status

    KONTROLLMENÜ „A2“ Counters – Odom . A2 Power Cycles 00000 Anzahl der Male, die das Absauggerät mit dem Hauptschalter eingeschaltet wurde Uptime [h] 00000 Gesamteinschaltstunden (bei stillstehenden Motoren) Work Cycles 00000 Anzahl der Aktivierungen durch die Absaugersteuerung Work Time [h] 00000 Anzahl der tatsächlichen Betriebsstunden (laufende Motoren) Aspirator [h] 00000 Betriebsstunden im Verhältnis zur Frequenz Fan Cycles...

  • Seite 17: Zugang Und Eingabe Des Passwords

    Es können die Ausschaltverzögerung und andere technische Parameter geändert werden FACTORY SETTINGS RESTRICTED ACCESS Nicht zugängliches Menü, nur für die Firma Cattani bestimmt. WI FI SETTINGS Zugang ohne Eingabe eines Passwords, dient zum Einstellen der WiFi-Parameter. ZUGANG UND EINGABE DES PASSWORDS Drive Status ist das einzige Menü...
  • Seite 18 Die Taste Enter drücken, um das Password zu bestätigen und der Cursor verschwindet. drücken, um auf das Menü „Cattani S.p.A.“ zurückzukehren. Jetzt können die Parameter des Menüs “User Parameters” geändert werden. Das gleiche Verfahren wiederholen, um das Password 0000456000 einzugeben und Zugang zu den Änderungen des Menüs “System Parameters Setup”...
  • Seite 19 Strom Zentrifugalabscheider Temperatur der Anlage Höchste aufgezeichnete Temperatur (rücksetzbar mit Code 19404 im Menü drive commands) Aufgezeichnete Höchsttemperatur Bus-Spannung Höchste gespeicherte Bus-Spannung Spannung Ripple Bus cod: ed. 09-2021...
  • Seite 20 0 oder 1 oder 2 oder 3 oder 4 oder 5 anwählen. Zum Bestätigen der Änderung Enter drücken. Generated code - Erzeugter Code - Dieser Code wird von Cattani S.p.A.erzeugt. Jedes Gerät hat einen einzigen Code. Activation code - Aktivierungscode - Wo vorgesehen cod: ed. 09-2021...
  • Seite 21 MENÜ „SYSTEM PARAMETERS SETUP“ Zu diesem Menü erhält man mittels des Passwords 0000456000 Zugang (siehe Anleitungen auf Seite 17). Jetzt können bestimmte Einstellungen vorgenommen werden. Zum Ändern der Parameter in diesem Menü: Die Menüseiten mit den Pfeilen durchblättern, um die zu ändernden Parameter hervorzuheben.
  • Seite 22 Aktuelles Gebläselimit für mittleres Vakuumlevel (nicht aktiv) Chirurgisches Vakuumlevel (nicht aktiv) Max. Gebläsefrequenz für chirurgisches Vakuumlevel (nicht aktiv) Aktuelles Gebläselimit für chirurgisches Vakuumlevel (nicht aktiv) Ausschaltverzögerung (max. 300 S ) Ausschaltverzögerung Pumpe (max. 3600 S ) Ausschaltverzögerung Lüfter (Einst. 150 S ) cod: ed.
  • Seite 23 Verwendete Optionen Die Amalgamsensorerfassung aktivieren oder deaktivieren. 0 - ohne Amalgamabscheider 1 - mit Amalgamabscheider Invertersteuerungen Einstellungen im Werk vorbehalten. cod: ed. 09-2021...

  • Seite 24: Anleitungen Zur Konfiguration Der Wi-Fi-Kommunikation (Wireless)

    ANLEITUNGEN ZUR KONFIGURATION DER WI-FI-KOMMUNIKATION (WIRELESS) Turbo-Smart HP kann vom Spezialisten mittels SmartApp kontrolliert werden. EINSTELLUNG DER VERBINDUNG UND DER KOMMUNIKATION AM ABSAUGGERÄT Bei eingeschalteter Stromversorgung wird auf dem Display folgende Abbildung angezeigt. Menü A1“ WI-FI OFF in Richtung Menü „A4“ WI-FI SCAN drücken Die Taste drücken und die Netzsuche abwarten.
  • Seite 25 Im Menü M0 mit den Pfeilen bis auf das Menü WI-FI M5 weiterblättern. Für den Zugriff auf das Menü drücken Jetzt zeigt das WiFi-Menü in S0 die nicht veränderbare IP-Adresse an (dynamische IP-Adresse). Im Menü WI-FI zum Kontrollieren in SSID M5 S1 des angewählten Netzes.
  • Seite 26 Kontrollieren, dass DHCP auf 1 gestellt ist. Kontrollieren, dass M5-S5 auf 2 gestellt ist. Jetzt kehrt man durch Drücken der Pfeiltaste Links und dann von ESC auf das Hauptmenü A1 zurück, in dem man WI-FI ON sehen kann. Wenn die Kommunikation mit einem PC in Betrieb ist, zeigt die Anzeige WI-FI DATA.

  • Seite 27: Alarmbeschreibung

    ALARMBESCHREIBUNG Alarmcodes Beschreibung Lösung Alarm Microcontroller-Speicher Den Techniker kontaktieren Alarm Microcontroller-Speicher Den Techniker kontaktieren Kurzschluss durch einen der beiden Prüfen, woher der Kurzschluss kommt, Motoren und ihn beseitigen Den Techniker kontaktieren (die Platine Kurzschluss vor der Motorsteuerung ist wahrscheinlich beschädigt) Die Kondensatoren wurden nicht geladen Den Techniker kontaktieren (die Platine ersetzen) Temperatur hat die erlaubte Grenze...

  • Seite 28: Wichtige Hinweise

    Verfügbarkeit von Produkten und Ersatzteilen es erfordern. • Die Garantie und die Haftung des Herstellers verfallen, wenn die Geräte mit ungeeigneten oder • Auf der Internetseite www.cattani.it können von den angegebenen Produkten abweichenden unsere aktualisierten Handbücher heruntergeladen Produkten behandelt werden oder durch Eingriffe werden.

  • Seite 29: Abfallentsorgung

    ABFALLENTSORGUNG INFORMATIONEN FÜR PROFESSIONELLE NUTZER • Gemäß Art. 13 ital. GvD 25. Juli Nr. 151 getrennte Sammlung Geräts, „Umsetzung der Richtlinie 2011/65 EU RoHS und anschließend dem Recycling, der Aufbereitung oder 2003/108/EG bezüglich der Verringerung des der umweltgerechten Entsorgung zugeführt wird, Gebrauchs gefährlicher Stoffe in elektrischen trägt dazu bei, potentiell schädigende Auswirkungen und elektronischen Geräten sowie bezüglich der...

  • Seite 30: Montage Auf Etage

    MONTAGESCHEMA MONTAGE AUF ETAGE MONTAGE IN TIEFERER ETAGE cod: ed. 09-2021...
  • Seite 31 STROMANSCHLÜSSE STROMKREIS TURBO-SMART HP Fig. C cod: ed. 09-2021...

  • Seite 32: Funktionstests An Turbo-Smart Hp

    FUNKTIONSTESTS AN TURBO-SMART HP Kontrolle korrekten Betriebs eines laufender Maschine und freiem, nicht an den Schlauch Absauggeräts mit Frequenzwandlung können einige angeschlossenem Saugeingang durchzuführen. Der dynamische Tests ausgeführt werden, die in der Folge andere Test muss bei verschlossenem Saugeingang beschrieben werden. Es ist eine Maschinenprüfung bei durchgeführt werden.
  • Seite 33 LEITUNGSBEISPIEL Fig. E E = TURBO-SMART HP Fig. F cod: ed. 09-2021...

  • Seite 34: Explosionszeichnung Turbo-Smart Hp

    EXPLOSIONSZEICHNUNG TURBO-SMART HP Fig. G cod: ed. 09-2021...
  • Seite 35 EXPLOSIONSZEICHNUNG ZENTRIFUGALABSCHEIDER 023764 Fig. H cod: ed. 09-2021...

  • Seite 36: Explosionszeichnung Uni-Jet

    EXPLOSIONSZEICHNUNG UNI-JET 75 (LINKS) 015663 Fig. I cod: ed. 09-2021...
  • Seite 37 EXPLOSIONSZEICHNUNG UNI-JET 75 (RECHTS) 015664 Fig. L cod: ed. 09-2021...
  • Seite 38 EXPLOSIONSZEICHNUNG AMALGAMABSCHEIDER 043396 Fig. M cod: ed. 09-2021...

  • Seite 39: Explosionszeichnung Steuerzentrale

    EXPLOSIONSZEICHNUNG STEUERZENTRALE 023764 Fig. N cod: ed. 09-2021...
  • Seite 40 ABMESSUNGEN TURBO-SMART HP Fig. O cod: ed. 09-2021...
  • Seite 41 ABMESSUNGEN TURBO-SMART HP Fig. P cod: ed. 09-2021...
  • Seite 42 ABMESSUNGEN TURBO-SMART HP Fig. Q cod: ed. 09-2021...
  • Seite 43 cod: ed. 09-2021...

  • Seite 44: Seit Über 50 Jahren Befassen Wir Uns Mit Drucklufttechnik

    Wir senken die Kosten: niedrigere Wartungskosten, weniger Ausgaben für Energie: Das Kosten/Nutzen-Verhältnis fällt immer zu unseren Gunsten aus. Wir reduzieren die Einflüsse auf die Umwelt: Wir sparen 50% Rohstoffe und ermöglichen Ihnen eine Stromersparnis zwischen 30% und 50%. Via Natta 6/A 43122 Parma – Italy T +39 0521 607 604 info@cattani.it WWW.CATTANI.IT...
