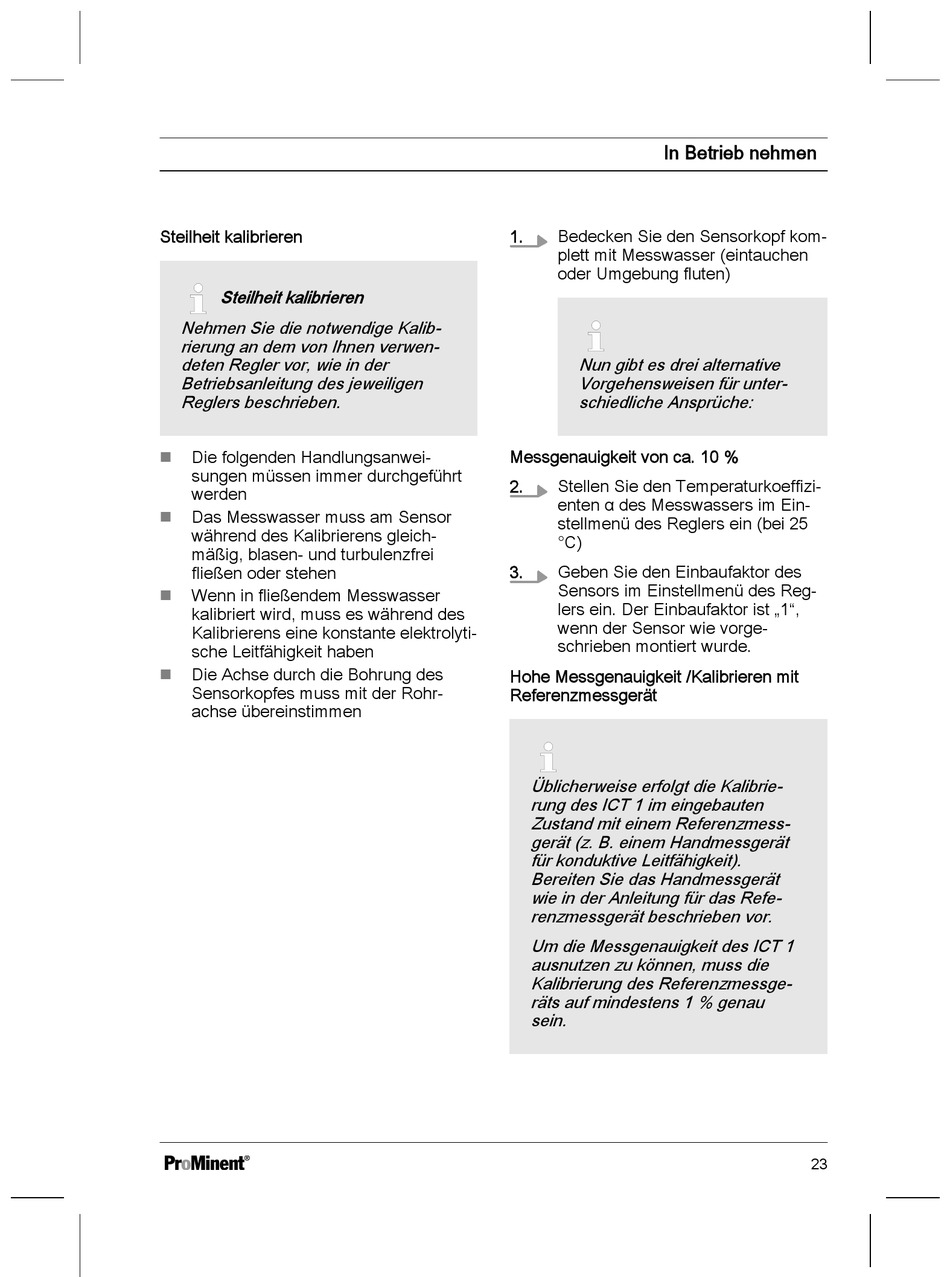

ProMinent DULCOTEST Montage- Und Betriebsanleitung Seite 23

Steilheit kalibrieren
Steilheit kalibrieren
Nehmen Sie die notwendige Kalib‐
rierung an dem von Ihnen verwen‐
deten Regler vor, wie in der
Betriebsanleitung des jeweiligen
Reglers beschrieben.
Die folgenden Handlungsanwei‐
n
sungen müssen immer durchgeführt
werden
Das Messwasser muss am Sensor
n
während des Kalibrierens gleich‐
mäßig, blasen- und turbulenzfrei
fließen oder stehen
Wenn in fließendem Messwasser
n
kalibriert wird, muss es während des
Kalibrierens eine konstante elektrolyti‐
sche Leitfähigkeit haben
Die Achse durch die Bohrung des
n
Sensorkopfes muss mit der Rohr‐
achse übereinstimmen
In Betrieb nehmen
1. Bedecken Sie den Sensorkopf kom‐
plett mit Messwasser (eintauchen
oder Umgebung fluten)
Nun gibt es drei alternative
Vorgehensweisen für unter‐
schiedliche Ansprüche:
Messgenauigkeit von ca. 10 %
2. Stellen Sie den Temperaturkoeffizi‐
enten α des Messwassers im Ein‐
stellmenü des Reglers ein (bei 25
°C)
3. Geben Sie den Einbaufaktor des
Sensors im Einstellmenü des Reg‐
lers ein. Der Einbaufaktor ist „1",
wenn der Sensor wie vorge‐
schrieben montiert wurde.
Hohe Messgenauigkeit /Kalibrieren mit
Referenzmessgerät
Üblicherweise erfolgt die Kalibrie‐
rung des ICT 1 im eingebauten
Zustand mit einem Referenzmess‐
gerät (z. B. einem Handmessgerät
für konduktive Leitfähigkeit).
Bereiten Sie das Handmessgerät
wie in der Anleitung für das Refe‐
renzmessgerät beschrieben vor.
Um die Messgenauigkeit des ICT 1
ausnutzen zu können, muss die
Kalibrierung des Referenzmessge‐
räts auf mindestens 1 % genau
sein.
