ProMinent DULCOTEST Montage- Und Betriebsanleitung Seite 19

Installieren des Sensors
9
10
11
12

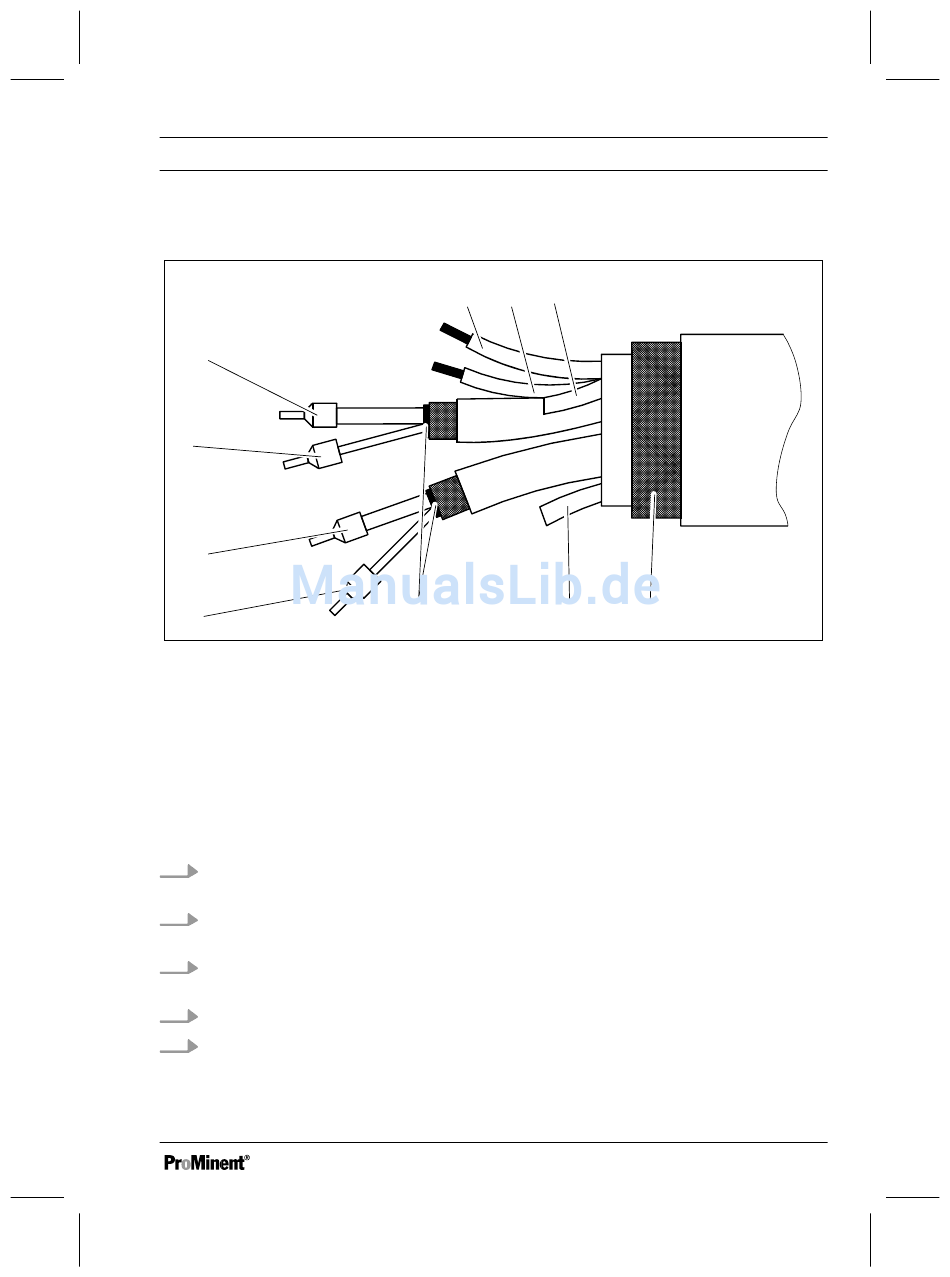

Abb. 5: Benennung der Kabel mit ihren Adern.
1 Weiß
2 Rot
3 Gelb (Dieses Kabel abschneiden)*
4 Gesamtschirm**
5 Braun (Dieses Kabel abschneiden)*
6 Halbleiter-Abschirmung
Schließen Sie den Sensor an den Regler an, gemäß dem Klemmenanschlussplan des
Reglers.
1. Mess-Signalkabel (weißes Kabel): Schließen Sie die rote und blaue Ader entspre‐
chend der Betriebsanleitung des jeweiligen Mess- und Regelgerätes an.
2. Ansteuersignal (rotes Kabel): Schließen Sie die rote und blaue Ader entsprechend
der Betriebsanleitung des jeweiligen Mess- und Regelgerätes an.
3. Grüne und weiße Adern: Schließen Sie den Temperatursensor Pt 100 entspre‐
chend der Betriebsanleitung des jeweiligen Mess- und Regelgerätes an.
4. Braune und gelbe Ader abschneiden, diese werden nicht benötigt.
5. Wenn ein Störpotenzial vorhanden ist, dann den Gesamtschirm über das Netz‐
kabel erden.
3*
7
8
2
1
6
5*
7 Weiß
8 Grün
9 Blau
10 Rot
11 Blau
12 Rot
Installieren, elektrisch
4 **
A1848
19
