154
Abschleppen und TrAnsporT
SW 4
SW 13
Bypass aktivieren

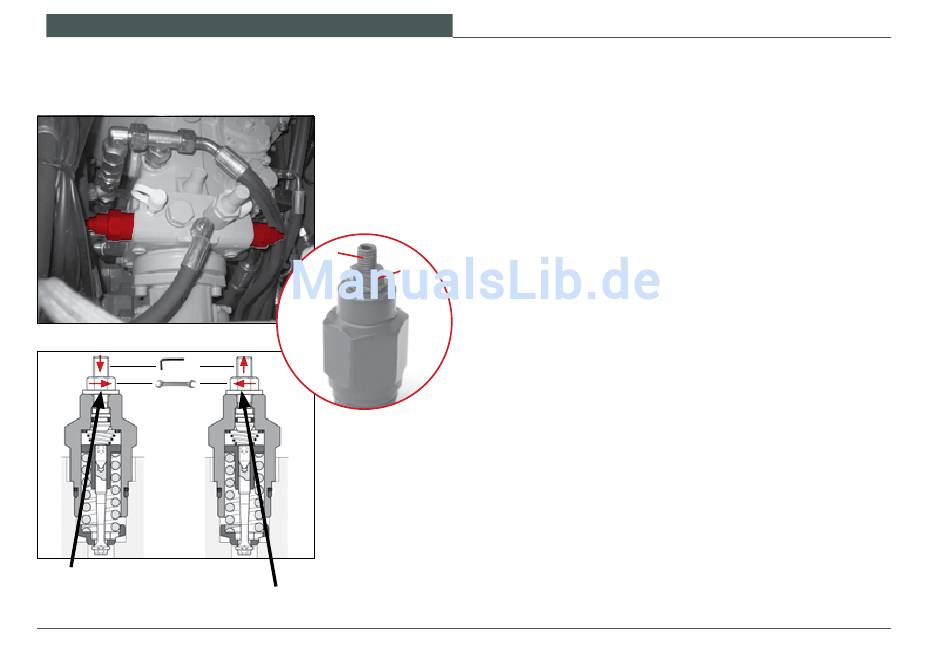

Abb. 71
Kurzschließen des
Fahrantriebes
1
Bypass deaktivieren
Zum Abschleppen des Laders ist es erforderlich, dass Sie
den Fahrantrieb kurzschließen. In diesem Fall wird die Kraft-
übertragung auf Freilauf umgestellt. Zu diesem Zweck ist
die Verstellpumpe mit Hochdruckbegrenzungsventilen mit
Bypass-Funktion ausgestattet.
1. Kippen Sie den Fahrerplatz (siehe Kapitel Wartungs- und
Inspektionsarbeiten).
2
2. Lösen Sie die Sechskantmuttern Pos. 2 (Abb. 71).
3. Drehen Sie die Gewindebolzen Pos. 1 (Abb. 71) soweit
ein, bis diese mit der Sechskantmutter abschließen.
4. Kippen Sie den Fahrerplatz zurück und befestigen Sie
ihn wieder zum Abschleppen.
Nach dem Abschleppen:
1. Drehen Sie den Gewindebolzen Pos. 1 (Abb. 71) wieder
bis zum Anschlag heraus.
2. Ziehen Sie die Sechskantmutter Pos. 2 (Abb. 71) mit
einem Drehmoment von 22 Nm fest.
