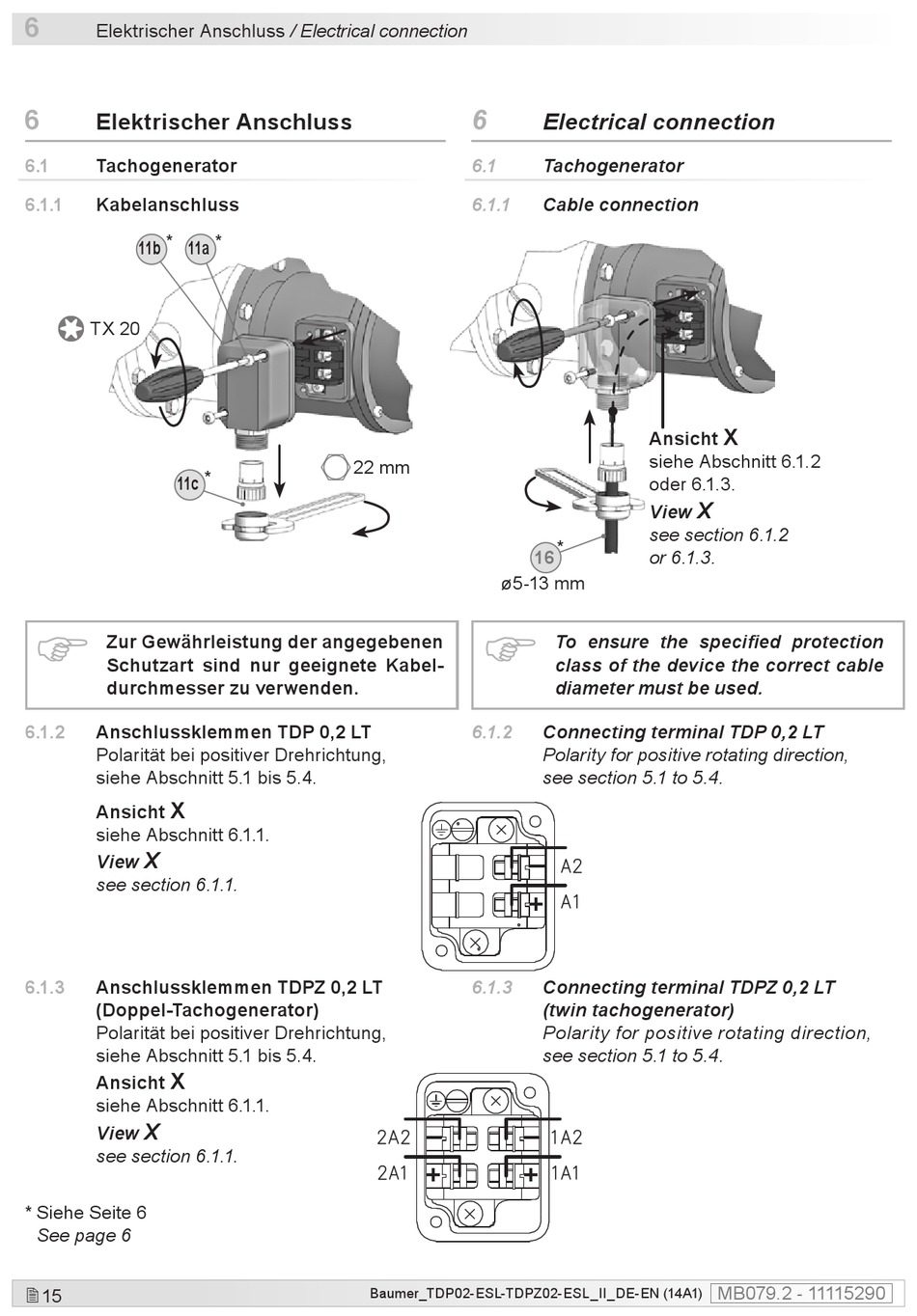

Elektrischer Anschluss / Electrical connection
6

Elektrischer Anschluss

6.1

Tachogenerator

6.1.1

Kabelanschluss

*
11b 11a
TX 20
11c *
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
6.1.2

Anschlussklemmen TDP 0,2 LT

Polarität bei positiver Drehrichtung,
siehe Abschnitt 5.1 bis 5.4.
X
Ansicht
siehe Abschnitt 6.1.1.
X
View
see section 6.1.1.
6.1.3 Anschlussklemmen TDPZ 0,2 LT
(Doppel-Tachogenerator)
Polarität bei positiver Drehrichtung,
siehe Abschnitt 5.1 bis 5.4.
X
Ansicht
siehe Abschnitt 6.1.1.
X
View
see section 6.1.1.
* Siehe Seite 6
See page 6
 15
*
22 mm
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (14A1)
6

Electrical connection

6.1

Tachogenerator

6.1.1

Cable connection

*
16
ø5-13 mm
To ensure the specified protection
class of the device the correct cable
diameter must be used.
6.1.2

Connecting terminal TDP 0,2 LT

Polarity for positive rotating direction,
see section 5.1 to 5.4.
_
+
6.1.3 Connecting terminal TDPZ 0,2 LT
(twin tachogenerator)
Polarity for positive rotating direction,
see section 5.1 to 5.4.
_ _
+ +
X
Ansicht
siehe Abschnitt 6.1.2
oder 6.1.3.
X
View
see section 6.1.2
or 6.1.3.
MB079.2 - 11115290
