6

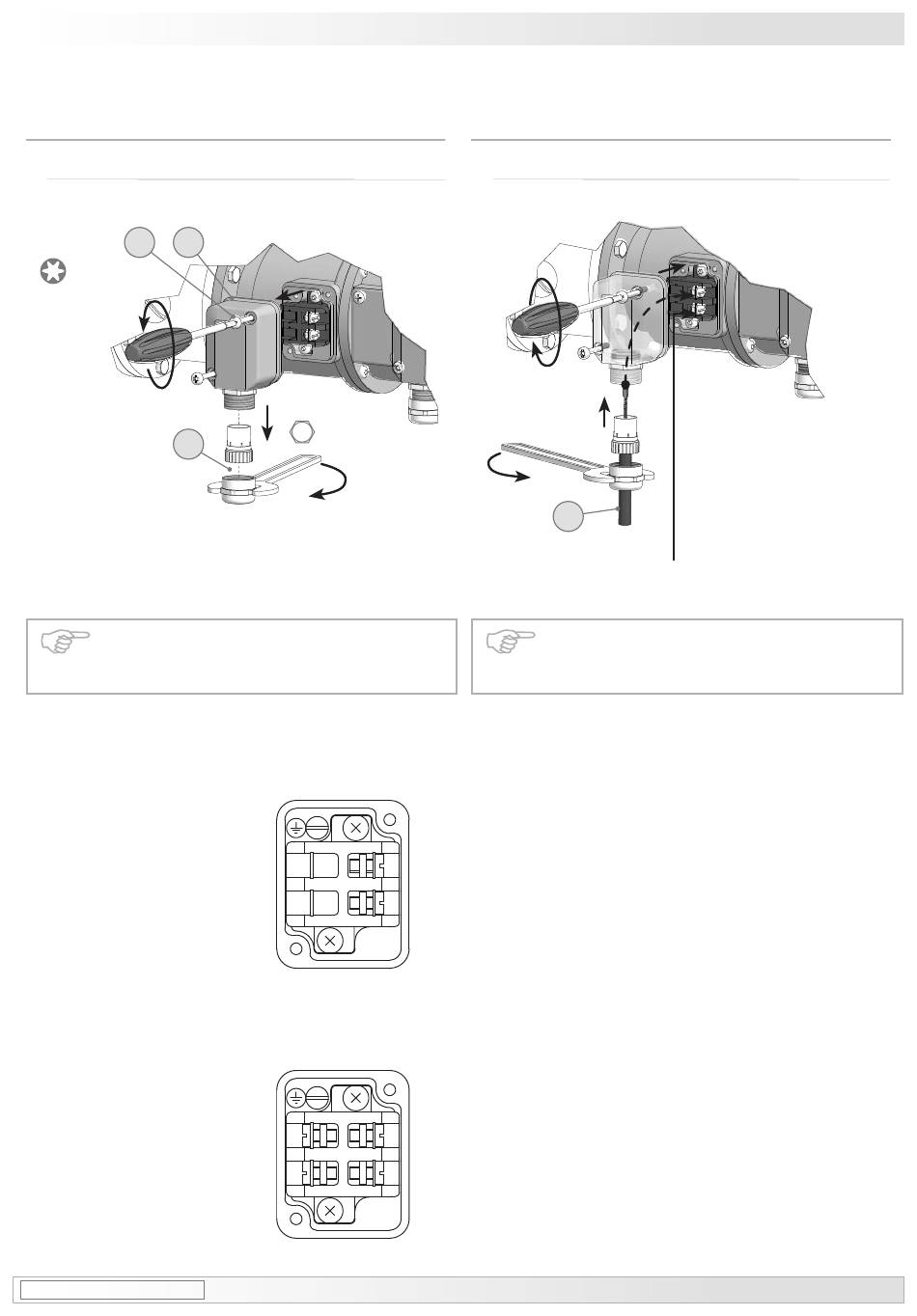

Elektrischer Anschluss

6.1

TDP 0,2 (TDPZ 0,2)

6.1.1

Kabelanschluss

*
12b 12a
TX 20
12c *
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
6.1.2

Anschlussklemmen TDP 0,2 LT

Polarität bei positiver Drehrichtung,
siehe Abschnitt 5.1 bis 5.4.
6.1.3

Anschlussklemmen TDPZ 0,2 LT

Polarität bei positiver Drehrichtung,
siehe Abschnitt 5.1 bis 5.4.
* Siehe Seite 6
See page 6
MB079.3 - 11130053
*
22 mm
_
2A2
+
2A1
Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1)
Elektrischer Anschluss / Electrical connection
6

Electrical connection

6.1

TDP 0,2 (TDPZ 0,2)

6.1.1

Cable connection

ø5...13 mm
Ansicht X siehe Abschnitt 6.1.2 und 6.1.3.
View X see section 6.1.2 and 6.1.3.
To ensure the specified protection of
the device the correct cable diameter
must be used.
6.1.2

Connecting terminal TDP 0,2 LT

Polarity for positive rotating direction,
see section 5.1 to 5.4.
_
Ansicht X
A2
siehe Abschnitt 6.1.1.
View X
+
A1
see section 6.1.1.
6.1.3

Connecting terminal TDPZ 0,2 LT

Polarity for positive rotating direction,
see section 5.1 to 5.4.
_
Ansicht X
1A2
siehe Abschnitt 6.1.1.
View X
+
1A1
see section 6.1.1.
*
