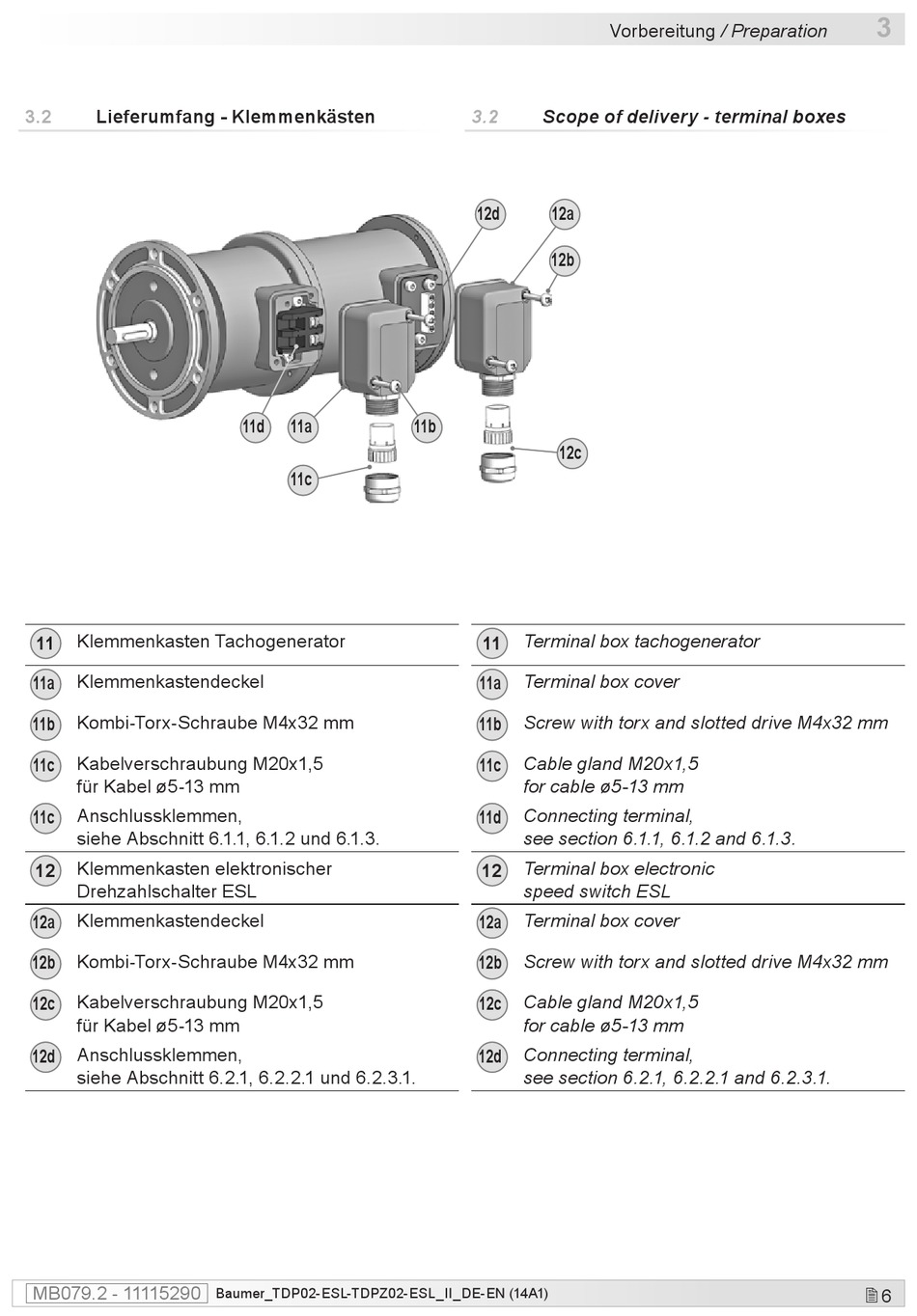

3.2 Lieferumfang - Klemmenkästen
Klemmenkasten Tachogenerator
11
Klemmenkastendeckel
11a
Kombi-Torx-Schraube M4x32 mm
11b
Kabelverschraubung M20x1,5
11c
für Kabel ø5-13 mm
Anschlussklemmen,
11c
siehe Abschnitt 6.1.1, 6.1.2 und 6.1.3.
Klemmenkasten elektronischer
12
Drehzahlschalter ESL
Klemmenkastendeckel
12a
Kombi-Torx-Schraube M4x32 mm
12b
Kabelverschraubung M20x1,5
12c
für Kabel ø5-13 mm
Anschlussklemmen,
12d
siehe Abschnitt 6.2.1, 6.2.2.1 und 6.2.3.1.
MB079.2 - 11115290
11d 11a
11c
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (14A1)
3.2

Scope of delivery - terminal boxes

12d 12a
12b
11b
12c
Terminal box tachogenerator
11
Terminal box cover
11a
11b Screw with torx and slotted drive M4x32 mm
Cable gland M20x1,5
11c
for cable ø5-13 mm
Connecting terminal,
11d
see section 6.1.1, 6.1.2 and 6.1.3.
Terminal box electronic
12
speed switch ESL
Terminal box cover
12a
Screw with torx and slotted drive M4x32 mm
12b
Cable gland M20x1,5
12c
for cable ø5-13 mm
Connecting terminal,
12d
see section 6.2.1, 6.2.2.1 and 6.2.3.1.
