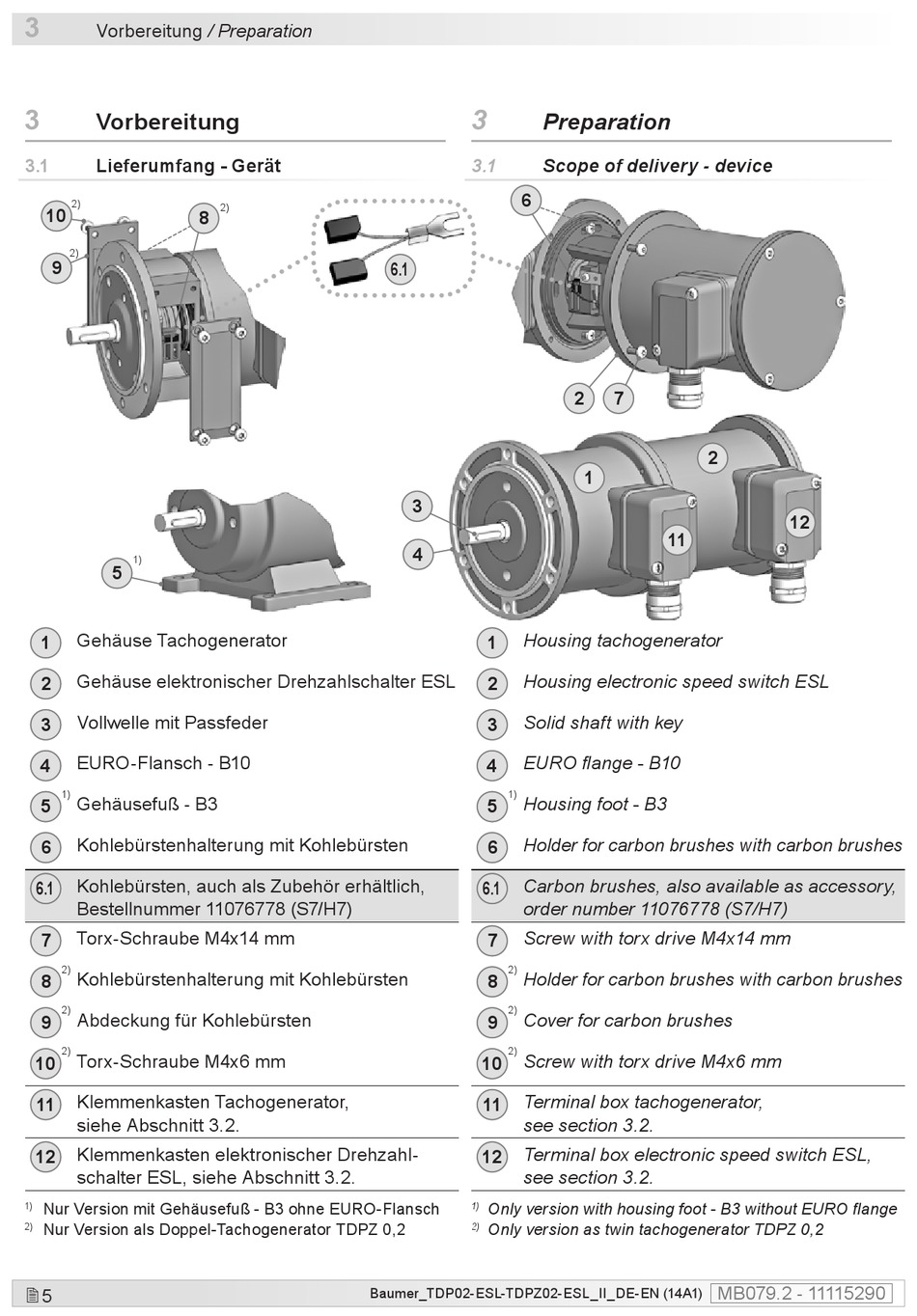

Vorbereitung / Preparation
3
Vorbereitung
3.1
Lieferumfang - Gerät
2)
10
2)
9
1)
5
Gehäuse Tachogenerator
1
Gehäuse elektronischer Drehzahlschalter ESL
2
Vollwelle mit Passfeder
3
EURO-Flansch - B10
4
1)
Gehäusefuß - B3
5
Kohlebürstenhalterung mit Kohlebürsten
6
Kohlebürsten, auch als Zubehör erhältlich,
6.1
Bestellnummer 11076778 (S7/H7)
Torx-Schraube M4x14 mm
7
2)
Kohlebürstenhalterung mit Kohlebürsten
8
2)
Abdeckung für Kohlebürsten
9
2)
Torx-Schraube M4x6 mm
10
Klemmenkasten Tachogenerator,
11
siehe Abschnitt 3.2.
Klemmenkasten elektronischer Drehzahl-
12
schalter ESL, siehe Abschnitt 3.2.
Nur Version mit Gehäusefuß - B3 ohne EURO-Flansch
1)
Nur Version als Doppel-Tachogenerator TDPZ 0,2
2)
5
2)
8
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (14A1)
3
Preparation
3.1
Scope of delivery - device
6
6.1
3
4
Housing tachogenerator
1
Housing electronic speed switch ESL
2
Solid shaft with key
3
EURO flange - B10
4
1)
Housing foot - B3
5
Holder for carbon brushes with carbon brushes
6
Carbon brushes, also available as accessory,
6.1
order number 11076778 (S7/H7)
Screw with torx drive M4x14 mm
7
2)
Holder for carbon brushes with carbon brushes
8
2)
Cover for carbon brushes
9
2)
Screw with torx drive M4x6 mm
10
Terminal box tachogenerator,
11
see section 3.2.
Terminal box electronic speed switch ESL,
12
see section 3.2.
Only version with housing foot - B3 without EURO flange
1)
Only version as twin tachogenerator TDPZ 0,2
2)
2
7
2
1
11
MB079.2 - 11115290
