5.2
Mit Anbauflansch
(81600)
6
Elektrischer Anschluss
Polarität bei positiver Drehrichtung, siehe
Abschnitt 5.1 und 5.2.
AMP-Faston
2,8 mm x 0,5 mm
+
-
AMP-Faston
2,8 mm x 0,5 mm
MB020T1 - 11090901

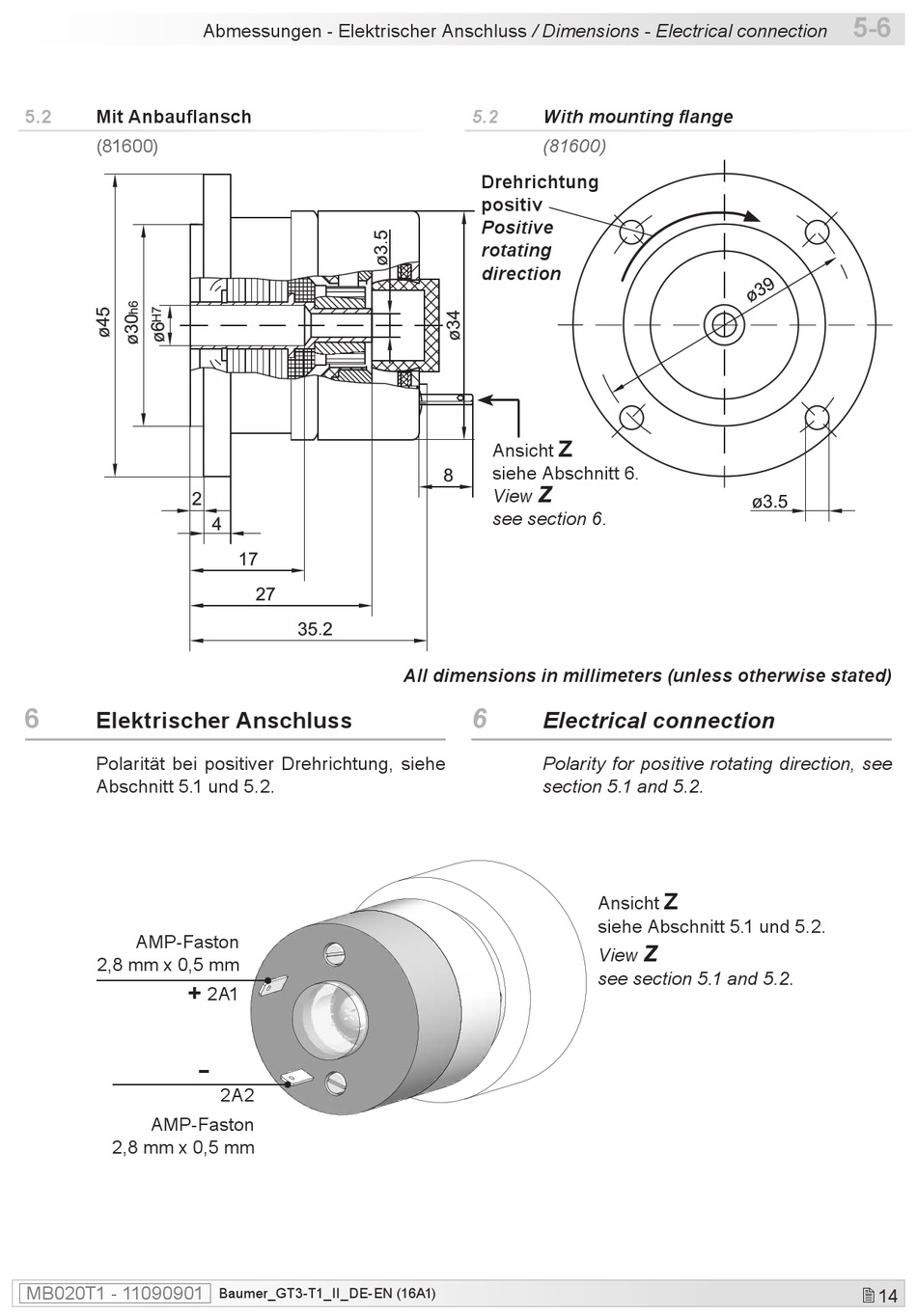

Abmessungen - Elektrischer Anschluss / Dimensions - Electrical connection
2A1
2A2
Baumer_GT3-T1_II_DE-EN (16A1)
5.2
With mounting flange
(81600)
Drehrichtung
positiv
Positive
rotating
direction
Z
Ansicht
siehe Abschnitt 6.
Z
View
see section 6.
All dimensions in millimeters (unless otherwise stated)
6
Electrical connection
Polarity for positive rotating direction, see
section 5.1 and 5.2.
Z
Ansicht
siehe Abschnitt 5.1 und 5.2.
Z
View
see section 5.1 and 5.2.
5-6
14
