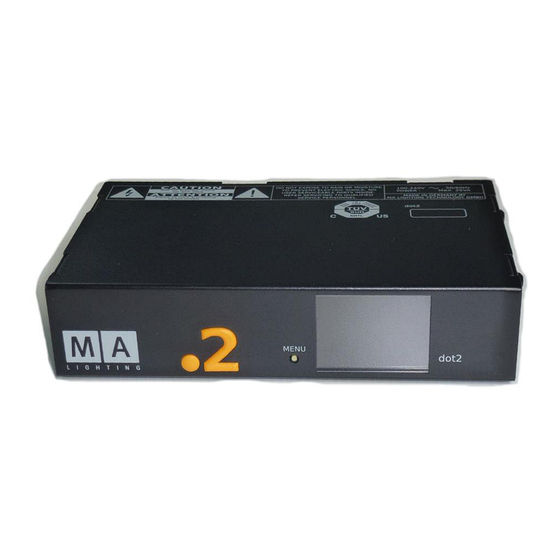

MA lighting dot2 Kurzanleitung

Vorschau ausblenden Andere Handbücher für dot2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
dot2
Node4
MA
Quick
nual
XV.02
deutsch / english
Art. Nr. 1285M 00152

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MA lighting dot2

Inhaltszusammenfassung für MA lighting dot2

  • Seite 1 Node4 Quick nual XV.02 deutsch / english Art. Nr. 1285M 00152...
  • Seite 2 LIGHTING...
  • Seite 3 Der dot2 Node4 wandelt Daten, die über Ethernet übertragen werden, in DMX512 –Signale zur Quickstart Ansteuerung von Leuchten um. Der dot2 Node4 ist für den Tour-Alltag, aber auch für Installationen Connect konzipiert und daher mit einem robusten Stahlgehäuse ausgestattet. Neben einem Menü-Knopf befinden sich auf der Vorderseite für eine einfache und schnelle Übersicht ein 2"...

  • Seite 4: Bestimmungsgemäßer Gebrauch

    Zwecken verwendet werden. Daten Der dot2 Node4 ist eine Sonderform innerhalb der MA dot2 Produktpalette. Das Gerät kann nur in Verbindung mit einer dot2 onPC –Software, die auf einem PC oder Laptop installiert sein muss, oder in Verbindung mit einer dot2 Konsole betrieben werden.

  • Seite 5: Spezifikation

    2048 Channels (4 x 512 Channels) Konformität 2“ TFT Farbmonitor Kann nur zusammen mit einem Laptop / PC mit installierter dot2 onPC Software oder einer dot2 Konsole betrieben werden Hinweis: Das dot2 –System kann maximal 4096 Channels verarbeiten, unabhängig ob ein Gerät...
  • Seite 6 Daten 100 – 240 V ~ 50 / 60 Hz Node4 Spannung: Weitbereichsnetzteil, schaltet automatisch um. Daten „Kaltgerätestecker“ C13 / C14 Erforderlicher Steckertyp: An der Rückseite Stromkabel: Nur ausreichend isolierte und geschützte Kabel verwenden (min. Ø = 3 x 1,0 mm²).
  • Seite 7 Node4 Personen- oder Sachschäden entstehen. Daten ca. 0,85kg ohne Transportbehälter, Verpackung, Schutztasche oder Koffer dot2 Node4 Vor dem Transport alle Kabel entfernen. Transport Verwenden Sie eine sichernde und schützende Transportvorrichtung. Stellen Sie die Geräte nicht auf Oberflächen, die aus Stabilitätsgründen dafür nicht geeignet sind.

  • Seite 8: Symbole Und Warnzeichen

    Symbole und Warnzeichen Node4 Daten Transport Sicherheit Hauptschalter Wechsel- Das Gerät muss Vorsicht Warnung strom (AC) separat entsorgt AN / AUS werden. Warnung vor einer Warnung vor Betriebsgrenzen Gefahrenstelle Gefährlicher elektrischer Spannung Befolgen Sie alle Gerät nicht öffnen! Die örtlichen Quickstart Maßnahmen, die mit...
  • Seite 9 Warnhinweise Node4 Die Wartung des Gerätes darf ausschließlich durch geschultes Personal durchgeführt werden, da beim Öffnen und / oder Entfernen von Abdeckungen spannungsführender Teile freigelegt werden. Neben anderen Risiken besteht hierbei die Gefahr eines elektrischen Schlages. Daten Transport Sicherheit...

  • Seite 10: Sicherheitsvorschriften

    Sicherheitsvorschriften dot2 Lesen Sie vor dem Gebrauch alle Anweisungen der Ist das Netzkabel oder ein Stecker beschädigt, so sollten Node4 Bedienungsanleitung. Achten Sie hierbei speziell auf die Sie diese umgehend durch eine Fachkraft austauschen Sicherheitshinweise. lassen. Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch Es dürfen nur Netzkabel mit Sicherheitsprüfzeichen...
  • Seite 11 Betriebsgrenzen Node4 Temperatur Betrieb: Daten +5°C bis +40°C / 41°F bis 104°F Höhere Temperaturen können das Kühlsystem des Gerätes überfordern und zum Ausfall von elektrischen Komponenten führen. Transport Lagerung / Transport: -10°C bis +50°C / 14°F bis 122°F Sicherheit...
  • Seite 12 Node4 Daten Transport Sicherheit RJ45 Ethernet Zum Verbinden mit einem PC oder einer dot2 Konsole Betriebsgrenzen 4x DMX (XLR 5 pin) POWER Netzanschluss: 240 V ~ 50HZ / 100V~ 60Hz (USA, Canada). Das Netzteil passt sich automatisch an die Netzspannung an. Ein C13 / C14 Stecker ist erforderlich. Das Kabel...
  • Seite 13 Univers –Nummern (1 – 4 oder 5 - 8) dem jeweiligen DMX-Port (A,B,C und D) zuordnen und die Betriebsgrenzen korrekte Zuordnung der in der Konsole eingestellten Patch-Nummern (Z.B. 1.1 oder 2.1) zu den DMX-Ports (A,B,C oder D) und den an den Fixtures eingestellten Nummern beachten. Mehr dazu im dot2 Help – Manual. Quickstart Connect Patch...
  • Seite 14 …den Node mit einer Konsole oder einem Laptop verbinden Connect dot2 Node4 Daten Transport Sicherheit oder Betriebsgrenzen oder Quickstart Connect Quickstart ON / OFF Wartung Konformität dot2 XL-F, dot2 XL-B PC oder Laptop mit installierter oder dot2 core dot2 onPC - Software...
  • Seite 15 Einschalten  dot2 Konsole oder dot2 onPC starten und den dot2 Node4 einschalten (Hautschalter an der Rückseite auf „I“ stellen). Es dauert etwa 30 Sekunden, bis der dot2 Node4 einsatzbereit ist. Das Display des MA Sicherheit dot2 Node4 zeigt nur die wichtigsten Informationen. Zum vollständigen Konfigurieren ist unbedingt eine dot2- Konsole oder die Software dot2 onPC erforderlich.
  • Seite 16 Quickstart Connect Quickstart ON / OFF Die IP-Adresse ist in jedem Gerät der MA dot2 Familie werkseitig fest eingetragen und kann nicht geändert werden. Kollisionen durch eine versehentlich mehrfach vergebene IP-Adresse sind dadurch Wartung unmöglich. DMX-Kabel an der Rückseite anschließen - fertig. Dabei die Zuordnung der DMX–Ports zu den ...
  • Seite 17 Display dot2 Das Display des dot2 Node4 zeigt lediglich die wichtigsten Einstellungen. Zum Konfigurieren ist unbedingt eine dot2 Node4 Konsole (dot2 XL-F, dot2 XL-B oder dot2 core) oder die Software dot2 onPC erforderlich. Nach dem Einschalten erscheint das Start- Display:...
  • Seite 18 Daten Transport Sicherheit Betriebsgrenzen Den Button MENU solange gedrückt halten bis das gewünschte Menü öffnet. Quickstart Reset Mode: Der dot2 Node4 wird zurückgesetzt, alle Einstellungen bleiben erhalten. Connect Quickstart Release the Button and ON / OFF press the Button short...

  • Seite 19: Wartung

    Reinigung Das Gerät benötigt nur ein Mindestmaß an Pflege. Vor dem Reinigen das Gerät von der Node4 Stromversorgung trennen. Die Oberfläche nur mit einem trockenen, nicht fusselnden Tuch reinigen. Keine flüssigen Reiniger oder Druckluft verwenden. Keinerlei Lösungsmittel oder scharfe Reiniger Daten verwenden.

  • Seite 20: Konformitätserklärung

    Konformitätserklärung Node4 MA Lighting Technology GmbH Name des Herstellers: Dachdeckerstraße 16 Anschrift des Herstellers: Daten D-97297 Waldbüttelbrunn Deutschland Transport Erklärt, dass das Produkt Kontrollgerät Produktkategorie: dot2 Node4 Produktnamen: Sicherheit den folgenden Richtlinien sowie den harmonisierten Normen entspricht: EN60065, EN60950-1...
  • Seite 21 User alle Möglichkeiten zum Üben, Lernen oder OffLine-Programmieren am Laptop oder PC. Mit der dot2 3D - Software kann es zum perfekten Designstudio ergänzt werden. Und ist eine Möglichkeit, den dot2 Node4 als „echte“ Licht-Konsole zu nutzen.
  • Seite 22 F-wing dot2 B-wing Die dot2 XL-F und XL-B sowie ihre kleineren Geschwister. Für alle Bereiche in der Beleuchtung – konventionelles Licht, Moving Lights, LEDs, Video usw. Ausgestattet mit zukunftsweisender Technologie und einigen Spezialitäten (z.B. Touch Command Screen) ist die dot2 Serie besonders für kleine und mittlere Projekte in der Licht-Szene gerüstet.
  • Seite 23 The front panel offers a menu button and a 2” colour TFT. The mains switch is ON / OFF located on the back, along with the power connector, as well as four DMX ports. Furthermore dot2 Node4 can be combined with the dot2 onPC and the dot2 console range. Maintenance Conformity...

  • Seite 24: Intended Use

    The dot2 Node4 is a special form within the dot2 product range. The device can only be operated Data connected to a dot2 onPC software that must be installed on a PC or laptop, or connected to a dot2 console.

  • Seite 25: Specification

    Can only operated together with a laptop / PC with installed dot2 onPC software or a dot2 console. Note: The dot2 system can handle up to 4096 channels, regardless if a device is working solo or if there are multiple devices in a session.
  • Seite 26 Data 230 V ~ 50 Hz / 100 V~ 60 Hz (USA, Canada) Node4 Current: Automatic operation, no switching necessary! Data IEC connector C13 / C14 Required plug connector: Rear side Power cable: Only adequately protected cables may be used (min.
  • Seite 27 Please be aware of the weight of the product. Be careful when moving it; otherwise you may injure Data your back or other parts of your body. without cover, packaging, case dot2 Node4 -1k approx. 0,85 kg / 1.9 pounds Transport Remove all cables prior to transport.
  • Seite 28 Symbols and warning labels Node4 Data Transport Safety Supply Alternating Dispose of as Instructions Caution Warning voltage current hazardous Danger Area Danger of electric ON/OFF (AC) waste. Limitation shock Quickstart Follow any Do not open the device! Follow the local...
  • Seite 29 Electric shock warning Node4 The unit should be serviced by qualified personnel only, as live parts may be exposed when opening and /or removing coverings; besides harm to others, you run the risk of suffering an electric Data shock.

  • Seite 30: Safety Instructions

    Node4 Safety Instructions Read all the instructions in the user’s manual, especially the Data Do not ignore the safety purpose of the grounding-type safety requirements, see Safety requirements Follow all instructions. Keep the user’s manual for future use. plug. A grounding type plug has two blades and a third Follow all cautions and warnings indicated on the unit.

  • Seite 31: Operating Limits

    Operating limits Node4 Temperature Operation: Data +5°C up to + 40°C / 41°F up to + 104°F Higher temperature can over-stress the cooling system of the apparatus and destroy hardware components. Transport Storage / Transport: -10°C up to + 50°C / 14°F up to + 122°F...
  • Seite 32 Transport Safety Instructions Limitation RJ45 Ethernet socket Connect a PC /Laptop or dot2 console 4 x DMX OUT (XLR 5 pin) 100 – 240 V~ 50/60 Hz Automatic operation, no switching necessary! A C13 / C14 Power Quickstart connector is required. The cable must be fitted with a shock-proof plug and must Connect meet the local requirements.
  • Seite 33 (eg 1.1 or 2.1) to the DMX ports note (A, B, C or D) and the set of the numbers in the fixtures. Quickstart Learn more in our dot2 Help – Manual. Connect Quickstart...
  • Seite 34 … connect the node to a console or a laptop Connect Node4 Data Transport Safety Instructions Limitation Quickstart Connect Quickstart ON / OFF Maintenance Conformity dot2 XL-F, dot2 XL-B or dot2 core PC or Laptop with installed dot2 onPC - software...
  • Seite 35 Transport Switch ON start dot2 –console or dot2 onPC and switch on dot2 Node4 (set main switch at the back to „I“). It  takes about 30 seconds until the dot2 Node4 is ready for operation.The dot2 Node4 display will only Safety show the most important settings.
  • Seite 36 DMX A, B, C and D of one or more other devices within the session. Turn OFF Set main switch an the back side to position „O“. Note: Disconnecting the dot2 Node4 from your PC or notebook is always possible – however DMX –output is interrupted immediately. Show is always stored on your...
  • Seite 37 Display The dot2 Node4 display will only show the most important settings. For configuring a node, you have to use a Node4 dot2 console or the dot2 onPC software. After switching the device on, the display will show this menu:...
  • Seite 38 Transport Safety Instructions Limitation Quickstart Connect MENU button hold it down until the desired menu opens.Reset Mode: the MA dot2 Node4 will be reseted, all Quickstart settings will remain. ON / OFF Maintenance Release the Button and press the Button short...

  • Seite 39: Maintenance

    Cleaning The dot2 Node4 only requires minor attention. Disconnect electric power supply prior to cleaning. Node4 Clean the surface only with dry soft cloth. Do not use any liquid cleaner or compressed air. Do not use any solvent. Check ventilation holes are clear.

  • Seite 40: Declaration Of Conformity

    Declaration of Conformity Node4 Manufacturer’s name: MA Lighting Technology GmbH Manufacturer’s address: Dachdeckerstraße 16 Data D-97297 Waldbüttelbrunn Germany Transport declares that the product: Control unit Product category: Safety dot2 Node4 Name of product: Instructions is conform to the following directives and harmonized standards:...
  • Seite 41 Ethernet and is can be used for running, programming or offline programming a show. Furthermore it is expandable to a complete design studio by connecting it to dot2 3D. And is a way to use the dot 2 Node4 as "real" light console.
  • Seite 42 F-wing dot2 B-wing The dot2 XL-F and XL-B as well as their smaller siblings for all aspects of lighting - conventional lighting, moving lights, LEDs, video, etc. Equipped with cutting edge technology and some specialties (e.g. Touch Command Screen) the dot2 series is particularly suitable for small and medium-sized projects in the light scene.
  • Seite 43 Gerätetyp / model:… … dot2 Node4 Node4 Optionen / options:……………………………………………. Seriennummer / serial number:……………………………. Baujahr / year of manufacture:…………………………… Distributor:...
  • Seite 44 Node4 Notizen/notes:……………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………...
  • Seite 45 Änderungen ohne vorherige Ankündigungen möglich. Keine Haftung bei Fehlern oder Ungenauigkeiten in diesem Booklet. Without having any written permission from MA Lighting Technology GmbH it is not allowed to copy, reproduce or publish any part of this booklet, neither in printed form nor by photos or electronic media.
