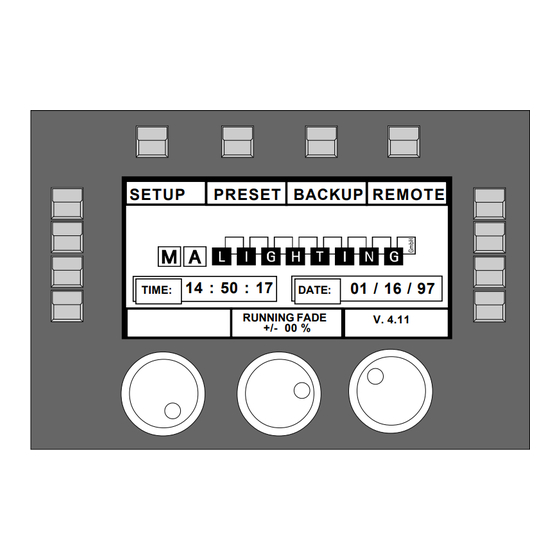

MA lighting SCANCOMMANDER Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SCANCOMMANDER:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SCANCOMMANDER
Bedienungsanleitung
Version 4.x
Oktober 1996

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MA lighting SCANCOMMANDER

Inhaltszusammenfassung für MA lighting SCANCOMMANDER

  • Seite 1 SCANCOMMANDER Bedienungsanleitung Version 4.x Oktober 1996...

  • Seite 2: Inhaltsverzeichnis

    4.3.2 Aufruf Selektiver Memories ............. 30 4.4 Modifizieren von Memories ..............31 4.4.1 Änderung des Namens und der Parameter ........31 4.4.2 Änderung von Matrix und Daten ............31 4.4.3 Kopieren eines Memories ..............32 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 3 7.5.2 Live Recording einer Time Code Show ........... 58 7.5.3 Time Code Playback ................ 60 7.5.4 Editieren eines Time Code Programms ........... 61 7.6 Die Scancommander Extension Unit ............63 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 4 Steuern des "TRACKSPOT" (Vers. 3.3, Mai ´94) ......... 99 Steuern des "INTELLABEAM" (Vers. 3.3, Mai ´94) ........100 Steuerung des "Cyberlight" (Vers. 3.3, Mai ´94) ......... 102 Wichtige Sicherheitsvorschriften ..........103 Konformitätserklärung ..............104 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 5: Einleitung (Version 4.X)

    Scancommander Bedienungsanleitung 1. Einleitung (Version 4.x) 1.1 Allgemeines Zum Scancommander Der MA Scancommander ermöglicht die perfekte und einfache Kontrolle aller Arten von DMX-gesteuerten beweglichen Scheinwerfern und Multi- Funktionslampen. Bis zu 16 Geräte können pro Scancommander angesteuert werden. Wesentliche Merkmale des Scancommanders : - Anwahl von Farben, Gobos usw.

  • Seite 6: Geräteaufbau Und Zubehör

    Scancommander Bedienungsanleitung 1.2 Geräteaufbau und Zubehör Der MA Scancommander wird geliefert als 19"(Zoll) Einbaugehäuse mit Pultleuchte. In dieser Form können, bis auf die Beschriftung der Program- me, bereits alle Funktionen abgerufen werden. Eine Liste von Zubehör hilft, ihn an den jeweiligen Einsatzplatz optimal anzupassen.

  • Seite 7: Voreinstellungen (Setup)

    Quit Taste Mit der Quit Taste kann aus jedem Zustand, spätestens nach 2 x Drücken, in das Topmenü zurückgekehrt werden. Die aktuellen Display Operationen werden dabei abgebrochen und der Scancommander kehrt in den normalen Betriebsmodus zurück. Globale Beschleunigung Das mittlere Einstellrad (Ring) ermöglicht die globale Veränderung der oder Verlangsamung Überblendzeit für alle aktiven Vorgänge (siehe 9.1)

  • Seite 8: Lampentyp

    Alle notwendigen Daten des angemeldeten Scanner werden in den aktuellen Speicher übernommen. Die anderen drei Initialisierungsarten sind für die Anmeldung unterschiedlicher Scantypen oder die Erhaltung der Namen bzw. Werte der bestehenden Presets interessant. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 9: Dmx Ausgangsadressen

    Daten findet. In der Regel kann diese Einstellung per DIL-Schalter direkt an der Lampe oder an dem verwendeten Interface eingestellt werden. Am Scancommander muß nun die jeweils eingestellte Startadresse den angemeldeten Scannern zugeordnet werden. SETUP...

  • Seite 10: Bewegungsrichtung Im Dmx Modus

    Im DMX Bewegungsmodus werden die am Scancommander eingestellten Werte direkt als DMX-Werte an die Lampe weitergegeben. Daneben bietet der Scancommander auch eine bühnenorientierte Verarbeitung der PAN / TILT Eingaben. Die Unterschiede und der Wechsel zwischen den Arbeits- weisen wird im folgenden Absatz und in 3.3.1 genauer beschrieben.

  • Seite 11: Bühneninitialisierung

    Bühne nicht mehr erreicht werden können. Änderung der Nach RESET (Tastenfeld invertiert) kann die Bewegung des Lichtstrahls mit Bewegungsrichtung nach CHANGE PAN<>TILT, INVERT PAN und INVERT TILT der Handbewegung RESET am Trackerball grob angepaßt werden. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 12 Ansteuern der vierten Ecke - Taste ! WICHTIG ! ! STORE ! Taste im DISPLAY Installiert die neue Bewegung. Wird ohne STORE zum nächsten Scan gewechselt, ge hen die Eckenwerte verloren! MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 13: Direktzugriff

    (heller Hintergrund). Um überhaupt ein Licht von den Scans auf der Bühne zu sehen, muß ! WICHTIG ! mindestens einer der Helligkeitsregler hochgezogen! Dies gilt auch für die Dauer der Bühneninitialisierung. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 14: Standard Scan Funktionen

    Programmen eine Einmessung der Bühne vorgenommen werden. Dies ist wichtig, um Programme später auf neue Bühnenkonstellationen übertragen zu können, zum anderen erleichtert es die Ansteuerung der Bewe- gung (>>Einmessen einer Bühne) MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 15: Programmieren Von Presets (Voreinstellungen)

    Preset Taste 1/2 Sekunde drücken Das angewählte Preset wird aufgerufen und kann korrigiert und neu abgespeichert werden. Weitere Presets programmieren oder zurück zum DIRECT ACCESS über QUIT Taste und Feature Anwahl. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 16: Aufrufen Von Presets

    Ausgangswert zu dem Preset Wert übergeblendet wird. Bei den Schaltfunktionen sollte der Regler auf Null stehen, da sonst auch das Farbrad langsam über- blendet, statt direkt auf die neue Farbe zu schalten. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 17: Preset Taste

    Überschreibt ein Aufruf, der neu in die Liste eingetragen wird, einen Aufruf, der bereits in der Liste steht, indem er auf dieselben Kanäle zugreift, so wird der alte Aufruf automatisch gelöscht. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 18: Bewegungssteuerung

    Trackerball bzw. Maus, Verfolgereffekt und Kreisbewegung). 3.3.1 Bewegungsmodus DMX oder bühnenorientiert Wie in 2.4 und 2.5 beschrieben, kann am Scancommander zwischen einer direkten Eingabe der DMX Werte für PAN / TILT und einer bühnenorientierten Verarbeitung gewählt werden. Obwohl ein Wechsel zwischen diesen beiden Verarbeitungsweisen jederzeit möglich ist, empfiehlt es sich, einen Modus...

  • Seite 19: Wechsel Des Bewegungsmodus

    Scans dort mit einer anderen Arbeitsweise gespeichert ter Programme sind. (Langsame Bewegungen (Fades) zu einer Position mit geänderter Arbeitsweise laufen stets im DMX Modus). ! WICHTIG ! MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 20: Übertragung Von Programmen Auf Eine Neue Bühne

    Programme, die im direkten DMX Modus erstellt wurden, können nur durch Werten exakte Positionierung der Scans bzw. durch Korrektur der PRESET Positio- nen übertragen werden. Alle Programme, die nicht auf PRESETS aufbauen, müssen einzeln überprüft und notfalls modifiziert werden. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 21: Trackerball Und Maus

    Die aktiven Scans werden auf die Maus fixiert (Änderungen der Selektion werden nicht mit den Tasten LED´s sondern nur im Display angezeigt) MODE PROGRAM (=Normalbetrieb) Die Maus steuert die jeweils aktuelle Auswahl. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 22: Kreisbewegungen

    Kreisbewegung abbrechen zu können. Der Scan kehrt beim Abbruch einer Kreisbewegung zum Mittelpunkt zurück. (Bei kopfbewegten Lampen, die im DMX Modus gesteuert werden, verändert sich konstruktionsbedingt die Kreisbewegung in eine 8, falls Tilt bei etwa 50% liegt). MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 23: Bewegungsgeschwindigkeit

    Multifunktionslampen. Der Scancommander berechnet dabei 40 mal pro Sekunde die neue Position und schickt die Werte per DMX zu den Lampen. Der Scancommander hat intern für Pan und Tilt jeweils eine Auflösung von 1600 Schritten. Abhängig von der Elektronik der verwendeten Lampen werden diese Bewegungen in Einzelschritten mit unterschiedlicher Auf- lösung ausgeführt.

  • Seite 24: Bühnenbilder (Memories)

    Teil der aktuellen Einstellung gespeichert. (>> Selektive Memories) Die Erstellte Maske wird zwischengespeichert und beim nächsten STORE Aufruf rekonstruiert (es sei denn, ein anderes Bild wurde zwischenzeitlich mit MODIFY bearbeitet >> MODIFY). MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 25 Eingabe eines Namens bis zu 14 Zeichen ENTER oder RETURN (Keyboard) Speichern des Namens Encoder 1 und 3 Eingabe von X-Fade Zeit und Trigpoint STORE Taste Speichern eines Memo- ries Abspeichern des Memories MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 26: Aufrufen Von Memories

    Neue MEMORY TASTE während dem manuellen Fade Solange der Regler nicht am Anschlag steht, blinkt die LED und neu angewählte Memories werden mit gespeicherter X- Fade Zeit eingeblendet (Normaler Aufruf s. 4.2.1). MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 27: Fixieren Einzelner Kanäle

    Für alle Scans, die im EXTRA FOLLOW Mode als Verfolger selektiert sind, Automatisches FREEZE bei FOLLOW MODE werden automatisch alle Features fixiert, um ein ungewolltes Verändern der Verfolgergruppe zu vermeiden. (>>Fixierung des Verfolgereffekts) MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 28: Anzeige Der Memory Namen

    Verfügung. S1 bis S10 werden aus Platzgründen jeweils nur mit 7 Zeichen angezeigt. Bei der Eingabe der Namen im Store oder Edit zeigen zwei Marken den Beginn der zweiten Zeile. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 29: Selektive Memories

    Scanners. Der dritte Tastendruck markiert alle Features für alle Scanner. Die erstellte Maske wird zwischengespeichert und beim nächsten STORE- Aufruf rekonstruiert. Der weitere STORE-Vorgang gleicht dem beim Programmieren von Stan- dard Memories. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 30: Aufruf Selektiver Memories

    Kreisbewegung annuliert. Um Verwirrung zu vermeiden, sollten zumindest einige Standard Memories auf den Tasten S1 bis S10 verfügbar sein, die beim Aufruf für alle Kanäle einen sinnvollen Wert enthalten. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 31: Modifizieren Von Memories

    Memories. Veränderungen der Matrix und der Trigg- Fade Kennung sind möglich. STORE Taste Speichert das veränderte Memory. Die Matrix des modifizierten Memories wird zwischengespeichert und beim nächsten STORE Aufruf rekonstruiert. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 32: Kopieren Eines Memories

    Memory B - Kopiert Memory A inclusive des Namens und der Fadezeiten nach Memory B Kopieren ist nur zwischen den normalen Memories, aber nicht zwischen Chaser oder Sequenz Programmen möglich. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 33: Lauflicht Effekte (Chaser)

    Speichert das eingestellte Bild als neuen Schritt am Ende des Lauflichts. SINGLE Taste Invertiert: Der Chaser stoppt automatisch nach dem letzten Schritt Normal: Der Chaser macht nach dem letzten Schritt mit Schritt eins weiter. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 34: Chaser Parameter Eingeben

    Bild an der angewählten Stelle ein und kehrt zum Top Menü zurück STORE Taste Überschreibt den angewählten Schritt mit dem ak- tuell eingestellten Bild und kehrt zum Top Menü zurück. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 35: Aufruf Von Chasern

    Step überschreibt dabei, je nachdem, wie seine Matrix programmiert wurde, bestimmte Kanäle und läßt andere Kanäle unverändert. Der Scancommander arbeitet nach dem Prinzip, daß der zuletzt ausgeführte Beenden eines Chasers Tastendruck Priorität hat. Ein Chaser kann nicht einfach angehalten werden, sondern wird durch den Aufruf eines Memories beendet.

  • Seite 36: Modifizieren Eines Chaser Programms

    Falls LINK FADE aktiviert ist, wird die Fadezeit in Prozent der Stepzeit angezeigt und eingestellt. Änderungen der Parameter wirken direkt auf das laufende Programm. Keyboard mit ENTER oder RETURN Neueingabe eines Namens MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 37: Änderung Der Schrittreihenfolge

    Step Matrix und der Werte) Blockoperationen 1. x MAKE BLOCK Taste Invertiert das zugehörige Tastenfeld. Encoder 1 Selektiert Schritte für die folgenden Block Operatio- nen. Die Schritt Nummern der ausgewählten Steps sind invers dargestellt. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 38 DELETE BLOCK Löscht die als Block markierten Steps und zieht die restlichen Schritte nach vorne. CANCEL BLOCK Beendet die Blockbearbeitung und kehrt zum Modify Menü zurück. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 39: Änderung Der Step Matrix Und Der Werte

    Veränderung der Werte über Direct Access. 1. x STORE Taste Die Matrix des Steps wird rekonstruiert und kann verändert werden, falls EDIT MATRIX angewählt wurde. 2. x STORE Taste Speichert den modifizierten Step. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 40: Sequenzen

    Die Programmierung von Sequenz Steps geschieht wie bei den Chasern. 6.1.1 Neue Sequenze Steps Programmieren von STORE Taste Sequenz Steps Matrix einrichten Vorbereitung wie beim Store Memory SEQUENZ Taste 1 - 16 Anwahl des gewünschten Speicherplatzes. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 41 Der Step wird nach Ablauf der STEP TIME des- vorhergehenden Schritts automatisch aufgerufen. Schrittdauer STEP TIME und ENCODER 3 Bestimmt die Zeit bis zum nächsten Step, falls die- ser automatisch aufgerufen wird. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 42 Bild an der angewählten Stelle ein und kehrt zum Top Menü zurück STORE Taste Überschreibt den angewählten Schritt mit dem ak- tuell eingestellten Bild und kehrt zum Top Menü zurück. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 43: Aufruf Einer Sequenz

    (rote LED an) SEQUENZ TASTE 1-16 Die LED in der Sequenz Taste leuchtet. GO+ Taste Der erste Schritt der Sequenz wird aufgerufen. Aufruf weiterer Steps. GO- Taste Ruft den vorhergehenden Schritt auf. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 44: Ablauf Einer Sequenz Mit Einstellbarem Takt

    Schritte folgen automatisch mit der einge- stellten Zeit. 6.2.3 Ablauf einer Sequenz per Soundeingang Der Scancommander ist an der Rückseite mit einem Soundeingang ausge- stattet. Mit den Schiebreglern oben links im SOUND Bereich kann ein Triggerimpuls herausgefiltert werden. Die HOLD LED zeigt die Impulse, wie sie nach dem Filter anliegen.

  • Seite 45: Ablauf Einer Sequenz Mit Programmiertem Step Mode

    ENABLE Taste gedrückt halten ... und gleichzeitig ... Sequenz Taste der aktuellen Sequenz Der nächste Step der Sequenz kann wieder auf alle Kanäle zugreifen. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 46: Sequenz Ablauf Anzeige

    Stoppt den Ablauf der Sequenz. Rechts oben im Display erscheint die NEXT Beschriftung. NEXT Taste gedrückt halten und ENCODER 3 Mit dem Encoder kann ein beliebiger Step angewählt wer- den, der als nächstes aufgerufen werden soll. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 47: Modifizieren Einer Sequenz

    STEP FADE oder STEP TRIG Anwahl eines Parameters Falls LINK FADE aktiviert ist, wird die Fadezeit in Prozent der Stepzeit angezeigt und eingestellt. Eingabe der Werte ENCODER 2 Änderung des angewählten Parameters. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 48: Änderung Der Schrittreihenfolge Und Des Step Modes

    Steps um eins nach Hinten. Der neue Schritt kann nun modifiziert werden (siehe >> Än- derung der Step Matrix und der Werte) Löschen der Step- RENAME STEPS Taste nummern Numeriert alle Steps neu durch. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 49 DELETE BLOCK Löscht die als Block markierten Steps und zieht die restlichen Schritte nach vorne. Abbruch der Block- CANCEL BLOCK operation Beendet die Blockbearbeitung und kehrt zum Modify Menü zurück. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 50: Änderung Der Step Matrix Und Der Werte

    Veränderung der Werte über Direct Access. 1. x STORE Taste Die Matrix des Steps wird rekonstruiert und kann verändert werden, falls EDIT MATRIX angewählt wurde. 2. x STORE Taste Speichert den modifizierten Step. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 51: Aufruf Von Memories Und Chasern Als Sequenz Steps

    Eingabe der Chaser MODIFY ausschalten Speed ENCODER 2 Wurde ein Chaser verknüpft, so kann mit Encoder 2 die Taktrate verändert werden, mit der dieser Cha- ser in der Sequenz läuft. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 52: Fernsteuerung (Remote)

    Scancommander Bedienungsanleitung 7. Fernsteuerung (REMOTE) Der Scancommander verfügt über verschiedene Eingänge, über die seine Programme per Fernsteuerung abgerufen werden können. Dabei können die einzelnen Eingangskanäle frei zugeordnet werden. REMOTE Taste im Top Menü Das Display wechselt zu REMOTE Top Menü.

  • Seite 53: Remote Per Touchboard

    GO Taste Verknüpft die angewählte Funktion mit dem selek- tierten Eingangssignal QUIT Taste Rückkehr zum REMOTE Topmenü Ein- und Ausschalten des TOUCHBOARD ON/OFF Remote Inputs Ein- und Ausschalten des Remote Eingangs MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 54: Remote Per Dmx Input

    Signals kann genutzt werden, um die Signale eines zweiten Steuerpultes mit den Signalen des Scancommander zu mischen und auf derselben Leitung zur Bühne zu führen. Werden dabei Kanäle sowohl vom Scancommander als auch vom zweiten Steuerpult per Softpatch angesteuert, so wird der größere Wert weitergesendet.

  • Seite 55: Midi Verarbeitung

    Sequence Knopf 16 : 02 + 15 (Sequence 16) drücke Go+ Knopf : 03 + 00 (Go+) drücke Go- Knopf : 03 + 01 (Go-) MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 56: Master-Slave Kopplung

    Scancommander Bedienungsanleitung 7.4 Master-Slave Kopplung Bei Verwendung von mehr als 16 Scans können mehrere Scancommander Steuerung von mehr als 16 Scans oder die MA Scancommander Extension im Master-Slave Betrieb gekoppelt werden. Alle Operationen werden am Masterpult ausgeführt, bei den Slave Einheiten arbeiten nur das Display und die SCAN SELECTION Tasten.

  • Seite 57: Smpte Time Code

    Programme des Scancommanders können per LTC Time Code synchroni- Code siert werden. Der Scancommander verarbeitet 25 bis 30 Frames pro Sekun- de. Die Anpassung an den einkommenden Time Code geschieht automa- tisch, kann aber auch von Hand eingegeben werden. Eine Reduzierung ist unter Umständen nicht mehr möglich, sobald Programme gespeichert sind.

  • Seite 58: Live Recording Einer Time Code Show

    Zeitpunkt ihres Aufrufs in die Time Code Liste des Scancommanders eingetragen. Achtung: die Stellung der Masterfader wird nicht auf- gezeichnet. Ein- bzw. Ausblenden der Helligkeit muß auf entsprechende Memories programmiert werden. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 59 Die alte Show läuft normal ab und wird nicht gelöscht, die Neuaufnahme startet erst, so- bald eine der Playbacktasten gedrückt wird. Ab diesem Zeitpunkt bis zum Abschalten des RECORD werden die alten Events gelöscht. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 60: Time Code Playback

    Periodische Wiederholung Time Code synchronisierte Shows erfordern keine weitere Betätigung am der Show Scancommander. Sobald das Band zurückgespult wurde und neu startet, läuft die einmal programmierte Show automatisch ab. Selbst nach Abschal- ten und erneutem Einschalten der Stromversorgung bleibt der Scancom- mander im Time Code Playback Modus.

  • Seite 61: Editieren Eines Time Code Programms

    Frames bzw. Minuten, ansonsten größere Schritte. END OF RANGE Anzeige im Display Die Zeit eines Events kann stets nur zwi- schen der Zeit des vorhergehenden und der des nächsten Events modifiziert werden. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 62 MAKE BLOCK Operationen: Ähnlich den Chaser und Sequenz Modify Modi sind auch für die Time Code Bearbeitung Block Opera- tionen vorgesehen. Sie werden mit einem der näch- sten Updates nachgeliefert. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 63: Die Scancommander Extension Unit

    - alle Ein- und Ausgänge des Scancommanders aufweist bis auf den Sound Eingang. MASTER-SLAVE Betrieb Bei der Verwendung als Slave wird die Extension wie ein Scancommander auf MODE SLAVE geschaltet. Wie in 7.4 beschrieben arbeiten nur das Display und die 16 Scanselection Tasten.

  • Seite 64: Dimmer Und Farbwechsler

    8. Dimmer und Farbwechsler Dimmer und Farbwechsler Der Scancommander kann neben den 16 Scans noch bis zu 96 Kanäle für Dimmer, Farbwechsler oder andere DMX Empfänger steuern. Diese Kanäle können wie die Features der Scans über EXTRA 1 und EXTRA 2 aufgerufen und per Encoder oder Preset kontrolliert werden.

  • Seite 65: Extra Gruppen Und Helligkeitsregler

    Auch beim Ansteuern von Dimmer Kanälen über die EXTRA Sektion ist die Programmierung von Presets sehr zu empfehlen. Presets ermöglichen ei- nen viel schnelleren Zugriff als die Einstellung per Encoder. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 66: Programmieren Der Extra Kanäle

    2. EXTRA 1 bzw. 2 Kanäle auf dieselben DMX Adressen patchen wie die Signale des Lichtsteuerpultes. (Der Scancommander vergleicht das ein- gehende Signal mit dem im Scancommander eingestellten Wert, der höhere Wert wird zur Bühne gesendet.) Entsprechendes EXTRA DMX INPUT Feld im EXTRA 1 SETUP aktivieren.

  • Seite 67: Hilfsfunktionen

    Kanäle vorliegen, die das Bild nur zum Teil auf die Bühne kommen läßt. Diese Einschränkung des Playbacks wird durch eine kurze Einblendung im Display angezeigt (siehe 4.2.4 und 3.3.3) MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 68: Programme Speichern

    SETUP oder nur die Memories und Chaser. Der Scancommander akzeptiert Memory Karten des Typs ITT Star Card S- RAM von 32 bis 256 KByte. Als Zubehör zum Scancommander wird jedoch speziell die 256er Karte empfohlen. Die Karte wird in der Frontplatte links oben eingesteckt, die mit dem Pfeil markierte Seite nach links.
  • Seite 69 Bei einem Wechsel hält die Karte auch ohne Batterie für etwa 1/2 Minute den Speicherinhalt. Bitte entfernen Sie die Karte stets aus dem Pult, wenn sie nicht direkt in Benutzung ist! MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 70: Löschen Von Programmen

    Scancommander Bedienungsanleitung 9.3 Löschen von Programmen Löschen des gesamten Eine CLEAR ALL Funktion erlaubt es, alle im Scancommander gespeicher- Programmspeichers ten Programme komplett zu löschen. Vier Tasten über dem Display beim Einschalten alle gedrückt halten. Der Scancommander schaltet zum CLEAR ALL Menu. Abschnittsweise kön- nen alle Programme im Scancommander gelöscht werden.

  • Seite 71: Macros

    Macros können nicht im Display gelistet werden. Alle Sondermacros, die Speichervorgänge oder andere Veränderungen des Programms auslösen, sollten nach Ende der jeweiligen Anwendung mit - STORE ACHTUNG !! - MACRO - MACRO gelöscht werden, um versehentliche Verwendung auszuschließen. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 72: Macro Anwendungsbeispiele

    - CHASER x - STORE wird als Macro abgelegt. Aufruf einer Kette von Memories (mit Zeitverzögerung): Der Scancommander kann maximal 50 Tastenbefehle pro Sekunde ausfüh- ren. Ruft ein Macro - 20 x Memory A/1, - 10 x A/2 und dann - A/3 auf, so wird beim Abspielen zuerst A/1, mit 0.4 Sekunden Verzögerung...

  • Seite 73: Ein- Und Ausgänge

    Scancommander Bedienungsanleitung 10. Ein- und Ausgänge Spannungsversorgung Der Scancommander wird an eine Wechselspannung zwischen 100 und 240 Volt ohne Umschalter angeschlossen (40-60 Hz). Der Hauptschalter befindet sich auf der Frontplatte rechts oben. Nach Einschalten des Geräts nehmen diverse Leuchtdioden und der Bildschirm den Betrieb auf.
  • Seite 74 Jede PC-kompatible MF-Tastatur eignet sich hierfür. Alle DMX512-, MIDI- und analogen Ein- bzw. Ausgangskabel müssen ACHTUNG! geschirmt sein und der Schirm muß mit der Masse und dem Gehäuse des entsprechenden Steckers verbunden sein. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 75: Selbstdefinierte Scans Erstellen

    Scancommander Bedienungsanleitung 11. Selbstdefinierte Scans erstellen Ab der Software Version 4.x bietet der Scancommander die Möglichkeit, Lampentypen selbst zu definieren, die dann im LAMPTYPE SETUP wie werkseitig gelistete Typen (Factory Setup) angemeldet werden können. Dies ermöglicht die Anpassung an neue Scannertypen, die nicht im Factory Setup gelistet sind bzw.
  • Seite 76 Zoom Gobo 2 Shutter Color 1 Speed 1 Color 2 Speed 2 Dimmer Special Cyan Gobo1-Rotation Magenta Gobo2-Rotation Yellow Prism Rotation Prism Iris Pan fine Focus Tilt Frost Tilt fine MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 77 Wie bei BRIGHTNESS kann hier über EDIT ein Kanal selektiert werden, der unterhalb der eingegebenen Schwel- le (xx%) auf Null gesetzt wird. Zum Beispiel kann zusätz- lich zum langsamen Schließen des Dimmer unter 5% der Shutter geschlossen werden. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 78 Kanäle folgendermaßen zugeordnet werde: Cyan = Rot, Magenta = Grün, Yellow = Blau 2. Der C-M-Y MODE muß so gewählt werden, daß bei Null die Farbe Weiß ausgegeben wird. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 79: Index

    EXTRA 1 und 2 64 CLEAR ALL 70 EXTRA 1 und 2 Presets 65 C-M-Y MODE EXTRA GRUPPEN 65 Computermouse 6 EXTRA Taste 64 COPY BLOCK 38, 49 COPY MEMORY 32 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 80 Memory Namen 28 Interface 9 Memory Pages 25 intern gespeicherte GO Mode 43 MIDI Kanal 55 INVERT PAN 10, 11 MIDI Sequenzer 55, 56 INVERT Taste 13 INVERT TILT 10, 11 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 81 SMPTE MENU 58 Prozent 34, 36, 42, 47 SMPTE Time Code 63 Sound Input 44, 73 Soundimpuls 41 QUIT Taste 7 Spannungsversorgung 6, 73 SPEED Kanal 23 Speicherplatz 30, 51 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 82 Touchboard 53, 74 Trackerball 6, 21, 74 Trigpoint 25 Überspringen von Steps 46 Übertragung von Programmen 20 Verfolgereffekt 21 Voreinstellungen (Setup) 7 Wechsel des Bewegungsmodus 19 WRITE : ENABLED 68 MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 83: Appendix 1

    5-6:Scoller Pos.coarse-fine=Tilt coarse-fine DMX channel order 7: Ignition=Special 1: Color 1 2: Intensity=Color 2 Test: 4/96, used together with part 1 3: Dimmer 4: Frost 5: Speed ———————————————————————————-— Test: No ——————————————-————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 84 5: Pan 6: Tilt Test: 10 / 94 7: Prism 8: Rotation 3 9: Focus 10: Gobo 1 11: Gobo 2 12: Rotation 1 ———————————————————————————— Test: no, Presets available ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 85 Tigerscans updated to 4.5 or higher version can be initialized as Test: 3/93 GOLDEN Scan 2 (Shutter). Gobo Rotation is then controlled via !! Attention !! Performance 200 doesn’t accept standard DMX 512 with more than 260 ch. as send by the Scancommander the Iris Channel. ———————————————————————————— ———————————-———————--—————————...
  • Seite 86 19: Magenta 20: Yellow 21: Lamp Reset=Special DMX channel order Test: 4/94 1: Prism(not used) 2: Color 1 3: Gobo 1 4: Shutter 5: Pan 6: Tilt ———————————————————————————— Test: No ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 87 DMX channel order Test: No, Presets available 1: Pan 2: Tilt 3: Color ———————————————————————————— 4: Gobo1 5: Rotation 1 6: Iris 7: Shutter 8: Prism Test: No, Presets available ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 88 Short name: VS 1 Test: 2 / 94, Presets available. Movement: Mirror - No Brightness Master ———————————————————————————— DMX channel order 1: Pan 2: Tilt 3: Gobo 1 4: Color Test: No ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 89 5: Pan coarse 6: Pan fine 7: Tilt coarse 8: Tilt fine 9: Dimmer 10: G.Swing=Rot. 1 11: Focus 12: Rotation 3 13: Gobo 2 14: Rotation 2 Test: No ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 90 DMX channel order Test: No, Presets available. 1: Shutter 2: Color 1 3: Gobo 1 4: Pan 5: Tilt 6: Speed 1 ———————————————————————————— 7: Speed 2 Test: No, Presets available. ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 91 Protocol: DMX 512 Test: No, Presets available. Patch first 8 channels as EXTRA Short name: 1220 C and set DMX address at Scancommander to lamp address +8. Mode Movement: Mirror - Brightness Master on Dimmer 4 with SPEC ->dPr2 set to ON.
  • Seite 92 DMX channel order 4: Gobo 1 5: Gobo 2 6: Rotation 1 1: Color 1 2: Color 2 3: Iris Test: No 4: Shutter/Dimmer 5: Focus ——————————————————————————— Test: No, Presets available ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 93 Test: No, Presets available 10: Speed 1 11: Pr.-Rotation 12: Rotation 2 ———————————————————————————— 13: Rot. Pr2=Speed 2 14: Color 2 15: Focus 16: Reset=Special 17: Pan fine 18: Tilt fine Test: No ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 94 11: Magenta 12: Cyan 7: Tilt coarse 8: Tilt fine 9: Focus 13: Yellow 14: (D-)Speed 2 15: Reset=Special Test: No, Presets available Test: No, No Presets available ———————————————————————————— ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 95 Test: No ———————————————————————————— DMX channel order 1: Color 1 2: Color 2 3: Pan 4: Tilt 5: Speed 1 6: Gobo 1 7: Zoom 8: Focus 9: Dimmer Test: No ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 96: Scantypes

    2: Pan coarse 3: Pan fine 4: Tilt coarse 5: Tilt fine 6: Yellow 7: Magenta 8: Cyan 9: Speed 1 10: Speed 2 11: Special=Speed 3 Test: No ———————————————————————————— MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 97: Appendix 2

    MAGISCAN GRIVEN Address as "CLAY PAKY" - "GOLDEN SCAN 2 Shutter" MICRO SCAN 1 400/650 AL/MSR COEMAR MICRO SCAN 2 COEMAR Address as Micro Scan 1 MICRO SCAN 3 COEMAR MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
  • Seite 98 ROBOZAP and MSR MARTIN SAMURAI COEMAR SCAN 150 (STRONG) Address as "CLAY PAKY" - "MINISCAN" SHADOW CLAY PAKY Followspot only SILVERADO see Miniscan SINTESI LAMPO SKYART THEATRE PROJECTS STAGE SCAN CLAY PAKY MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 99: Appendix 3

    VARYSCAN 3 SPECIAL VARYSCAN SYVL5 VARI*LITE VL5 and VL5 ARC VICTORY 1 and 2 VARI*LITE VARI*LITE Mirror only VOYAGER FUTURELIGHT WASHLIGHT HALOGEN AMPTOWN YOKES 2000 + 5000 SYNCROLITE RF // LICHT TECHNIK MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 100: Steuern Des "Intellabeam" (Vers. 3.3, Mai ´94)

    Schalter Nr. 7 hat den Wert 64 Schalter Nr. 8 hat den Wert 128 Wählen Sie eine DMX-Nummer und patchen Sie den Scanner auf diese Adresse im Scancommander DMX- Patch-Menü. Setzen Sie so viele Schalter auf "ON", daß die Summe der Schalter-Werte (laut Liste) genau der DMX- Nummer abzüglich "1"...
  • Seite 101 Lampe angegeben wird. Für diese Lampen fragen Sie bitte bei Ihrem Händler nach einem Update. 2. Grundeinstellung für High-Resolution- bzw. erweitertes DMX Der Scancommander ermöglicht Ihnen ein sehr exaktes Einstellen der DMX-Werte; wir empfehlen daher, den Intellabeam in den High-Resolution 7-Kanal-Modus oder den 13-Kanal-Modus ("extended DMX") zu schalten.

  • Seite 102: Langsamer Farb- Oder Gobowechsel Im 13-Kanal-Modus

    - setzen Sie die Geschwindigkeit mittels SPEED 1 auf einen Wert oberhalb 10 - rufen Sie die Gobos und Farben beim Scancommander ohne Fade auf, bzw. speichern Sie Memories mit Farbe und Gobo mit "TRIG" anstatt "FADE" (die Rampe bei der Store-Matrix darf nicht sichtbar sein).

  • Seite 103: Steuerung Des "Cyberlight" (Vers. 3.3, Mai ´94)

    Scancommander Bedienungsanleitung Steuerung des "Cyberlight" mit dem MA-Scancommander (Vers. 4.0, Okt. 96) 1. Wechsel vom Light Wave Research-Protokoll zu DMX 512 Der DMX Eingang erfolgt bei allen Lampen über einen 3pol XLR Stecker, wobei Pin 1 bis 3 dem Pin 1 bis 3 des 5pol XLR-Steckers des Standard DMX 512 entspricht.

  • Seite 104: Wichtige Sicherheitsvorschriften

    E. Das Gerät ist zu Boden gefallen oder das Gehäuse wurde beschädigt. 14. Es dürfen nur Netzkabel mit Sicherheitsprüfzeichen verwendet werden. 15. In unmittelbarer Nähe des Geräts darf kein Funkgerät mit starker Leistung o. ä. betrieben werden. MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...

  • Seite 105: Konformitätserklärung

    Alle DMX512-, MIDI- und analogen Ein- bzw. Ausgangs- kabel müssen geschirmt sein und der Schirm muß mit der Masse bzw. dem Gehäuse des entsprechenden Steckers verbunden sein. Eisingen, 7.11.1995 leit. Dipl. Ing. Michael Adenau MA Lighting Technology GmbH Höhenweg 6 D-97249 Eisingen Tel.: (49)-9306/2459...
