6. Scollegare il filo nero e quello bianco che vanno dall'allog-
giamento del motore al braccio della lampada, estraendoli
delicatamente dai connettori.
7. Rimuovere il braccio della lampada dal piano di lavoro,
estraendo le viti a cava esagonale dal lato inferiore del
piano di lavoro. Usare la chiave esagonale in dotazione.
8. Disporre il braccio del laser nella stessa posizione approssimata
del vecchio braccio della lampada. Si possono usare le vecchie
viti e rondelle o quelle fornite assieme al kit. Avvitare le viti senza
serrarle. La posizione finale del braccio del laser va regolata
manualmente.
9. Inserire delicatamente i fili della lampada nei connettori e
mettere sotto tensione l'unità. I fili ed i connettori sono com-
pletamente intercambiabili.
ATTENZIONE: Tenere lontane le mani dalla punta del trapano mentre
l'unità è sotto tensione. Non osservare direttamente il raggio laser.
10. Spostare il braccio del laser centrando il raggio laser nel
foro praticato sul pezzo di carta nastrato sul piano di
lavoro.
11. Mettere fuori tensione l'unità e serrare bene le viti sotto la
piattaforma, bloccando in posizione il braccio del laser.
12. Riallineare gli alloggiamenti del piano di lavoro e del motore
e premere il perno di bloccaggio del piano di lavoro.
Spingere lentamente la piattaforma verso il basso finché il
perno di bloccaggio non scatta in posizione. Mettere sotto
tensione l'unità e controllare l'allineamento del raggio laser
rispetto al foro praticato nella carta. Se il raggio non risulta
centrato nel foro, ripetere i passi dall'8 all'11.
13. Rimuovere il pezzo di carta dal piano di lavoro. Applicare
le due etichette in dotazione sul retro dell'unità, immediata-
mente sopra il numero di serie. Quando viene accesa, la
luce laser dovrebbe illuminare la parte superiore della
punta da trapano.
VII. Accessori
PX102 100 perni e manicotti medi
PX116 100 perni e manicotti lunghi
PX117 100 perni e manicotti corti
PX154 100 perni e manicotti sdoppiati
PX114 1000 perni e manicotti lunghi
PX112 1000 perni e manicotti medi
PX115 1000 perni e manicotti corti
PX153 1000 perni e manicotti sdoppiati
PX155 1000 perni e manicotti Tri-Plus, medi
PX156 1000 perni e manicotti Tri-Plus, lunghi
PX145 100 perni e manicotti autoarticolati
PX144 1000 perni e manicotti autoarticolati
PX145S 1000 manicotti autoarticolati
PX118 100 perni articolati
PX146 3 stampi flessibili
PX147 1 stampo flessibile - Arcata completa
PX148 2 stampi flessibili - Quadrante sinistro e destro
PX200 Sega e lame per sistema Pindex
P48 100 perni Pin-Mates
PX125 Kit di aggiornamento laser Pindex
VIII. Pezzi di ricambio
PX119 3 punte al carburo
PX120 1 ingranditore
PX124 10 lampadine
PX201 12 lame di ricambio per sega, 0,18 mm / 0,007"
PX202 12 ame di ricambio per sega, 0,25 mm / 0,0010"
PX301 100 lame di ricambio per sega, 0,18 mm / 0,007"
PX302 100 lame di ricambio per sega, 0,25 mm / 0,0010"
P38 12 lame da sega Proxima(r)
IX. Caratteristiche tecniche
Pindex Laser
No di cat. Peso netto Tensione
PX113L 3,7 kg/ 115 V
8,25 lb. 60 Hz
PXM113L 3,7 kg/ 100 V
8,25 lb. 50/60 Hz
P113LCE 3,7 kg/ 220/230 V
8,25 lb. 50/60 Hz
P113LUK 3,7 kg/ 220/230 V
8,25 lb. 50/60 Hz

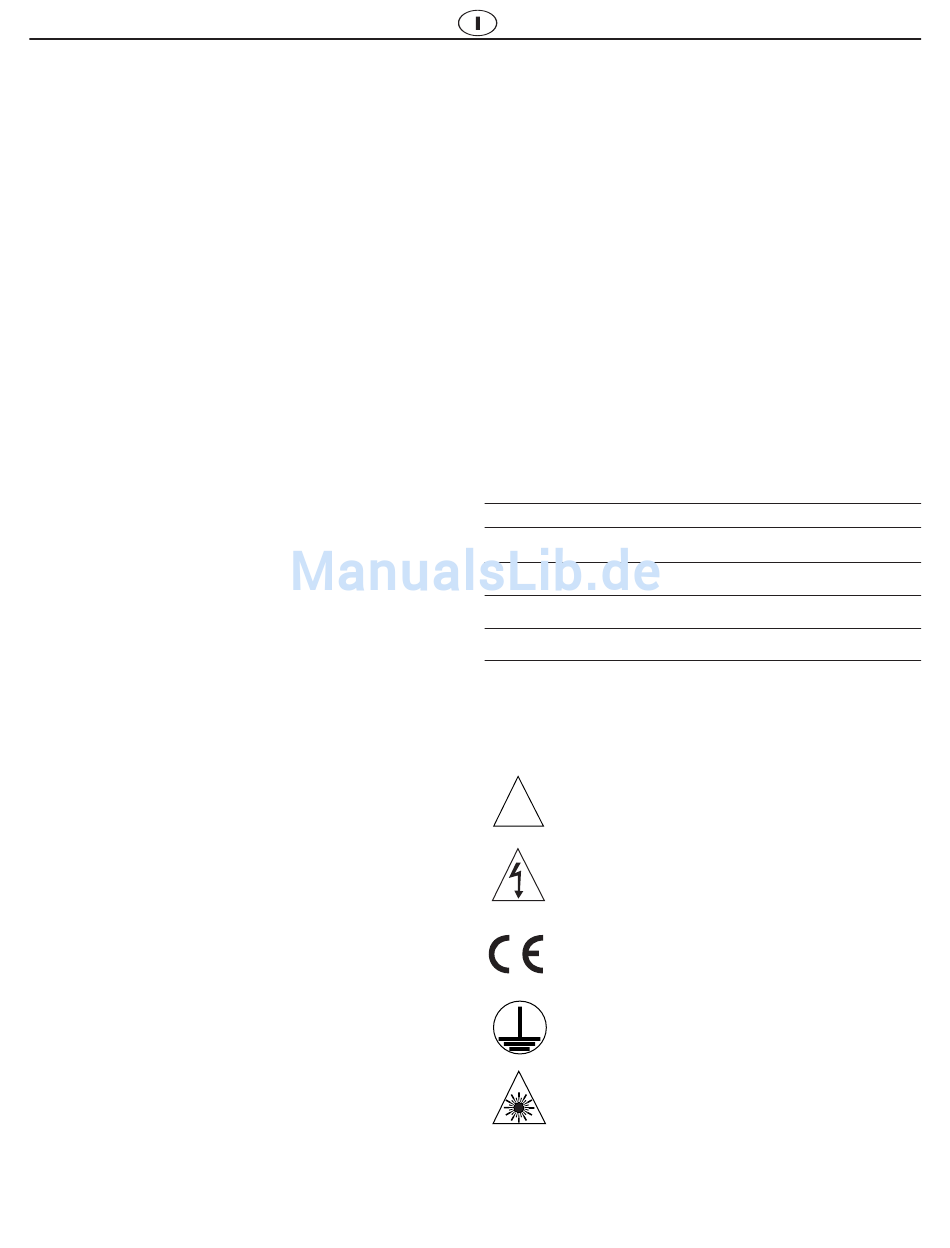

X. Contrassegni
ISO 3862
!
Attenzione! Fare riferimento ai documenti allegati.
ISO 3862
Attenzione! Pericolo di folgorazione.
Terminale di massa
EN 60825-1
Prodotto laser di classe II
Manuale operativo
Corrente Watt Fusibili
0,7 Anom. 2 A
100nom. ad azione lenta
0,7 Anom. 2 A
100nom. ad azione lenta
0,5 Anom. 3 AG
100nom. 0,75 A
0,5 Anom. 3 AG
100nom. 0,75 A
