2. Mettre sous tension l'unité Mark II du système Pindex.
3. Percer un trou dans le papier.
4. Mettre l'unité hors tension après avoir percé le trou.
5. Retirer la table de travail de la cage du moteur en appuyant
sur la goupille de sécurité de la table et en alignant celle-ci
loin de la cage du moteur.
6. Débrancher les fils noirs et blancs reliant le bras d'éclairage à
la cage du moteur en les retirant doucement des connecteurs.
7. Retirer le bras d'éclairage de la table de travail en ôtant les
vis d'assemblage à tête hexagonale de la face inférieure de
la table. Utiliser la clé à six pans fournie.
8. Placer le nouveau bras laser environ dans la même position
que l'ancien support d'éclairage. Vous pouvez utiliser les
mêmes vis et rondelles ou les vis et les rondelles fournies.
Serrer les vis de façon serrée, sans forcer. Le bras laser doit
être ajusté manuellement dans sa position finale.
9. Enfoncer doucement les fils de la lampe dans les con-
necteurs et mettre l'appareil sous tension. Les fils peuvent
être appariés avec n'importe quelle prise.
ATTENTION: Garder les mains éloignées du foret quand l'ap-
pareil est en marche. Ne jamais regarder dans le faisceau laser.
10. Déplacer le bras laser de façon à diriger le faisceau laser
vers le trou du papier blanc sur la table de travail.
11. Mettre l'appareil hors tension et serrer les vis sous la plate-
forme pour assurer la position du faisceau.
12. Réaligner le corps de la table de travail et la cage du
moteur, et enfoncer la goupille de sécurité de la table de
travail. Pousser doucement les plates-formes vers le bas
pour encliqueter la goupille de sécurité en place. Mettre
l'appareil sous tension et vérifier si le faisceau laser
s'aligne avec le trou du papier. Dans la négative, répéter
les étapes 8 à 11.
13. Retirer le papier de la table de travail. Coller les deux étiquettes
fournies derrière l'appareil, directement au-dessus de l'étiquette
du numéro série. La lumière laser doit illuminer la pointe du
foret quand elle s'allume.
VII. Accessoires
PX102 100 manchons et broches moyennes
PX116 100 manchons et broches longues
PX117 100 manchons et broches courtes
PX154 100 manchons et broches doubles
PX114 1.000 manchons et broches longues
PX112 1.000 manchons et broches moyennes
PX115 1.000 manchons et broches courtes
PX153 1.000 manchons et broches doubles
PX155 1.000 manchons et broches moyennes Tri-Plus
PX156 1.000 manchons et broches longues Tri-Plus
PX145 100 broches auto-articulées et manchons
PX144 1.000 broches auto-articulées et manchons
PX145S 1.000 manchons auto-articulés
PX118 100 broches articulées
PX146 3 moules flexibles
PX147 1 Moule flexible – Voûte pleine
PX148 2 Moules flexibles – Quadrant gauche et droit
PX200 Lames et scie rigide du système Pindex
P48 100 broches Pin-Mates
PX125 Kit de modification Laser Pindex
VIII. Pièces de rechange
PX119 3 forets en carbure
PX120 1 alésoir
PX124 10 ampoules
PX201 12 lames de rechange pour scie rigide 0,18 mm
(0,007")
PX202 12 lames de rechange pour scie rigide 0,25 mm
(0,010")
PX301 100 lames de rechange pour scie rigide 0,18 mm
(0,007")
PX302 100 lames de rechange pour scie rigide 0,25 mm
(0,010")
P38 12 lames de scie Proxima
IX. Spécifications de l'appareil
Pindex Laser
Nº Cat Poids net Tension
PX113L 8,25 lbs./ 115
3.7 kg 60HZ
PXM113L 8,25 lbs./ 100
3.7 kg 50/60HZ
P113LCE 8,25 lbs./ 220/230
3.7 kg 50/60HZ
P113LUK 8,25 lbs./ 220/230
3.7 kg 50/60HZ

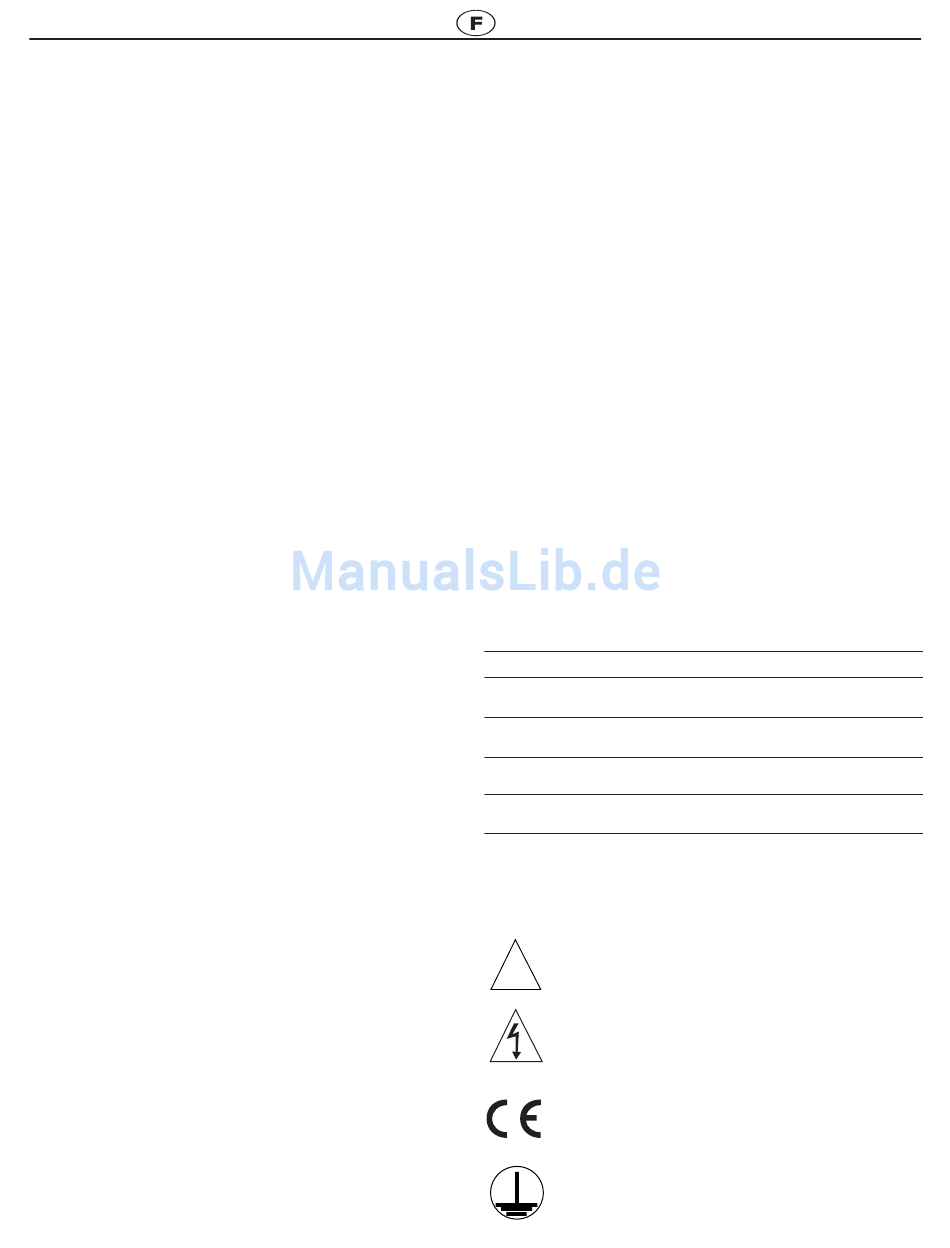

X. Marquage de produit
ISO 3862
!
Attention (se reporter à la documentation d'accompag-
nement)
ISO 3862
Attention (risk of electric shock)
Borne de protection électrique
Guide utilisateur
®
®
Courant Watts Fusible
0,7 A 100 2 A
nominal nominal à fusion lente
0,7 A 100 2 A
nominal nominal à fusion lente
0,5 A 100 3 AG
nominal nominal 0,75 A
0,5 A 100 3 AG
nominal nominal 0,75 A
