4.1.3 Anbau an Linearantrieb

3.8
3.9
3.10
3.7

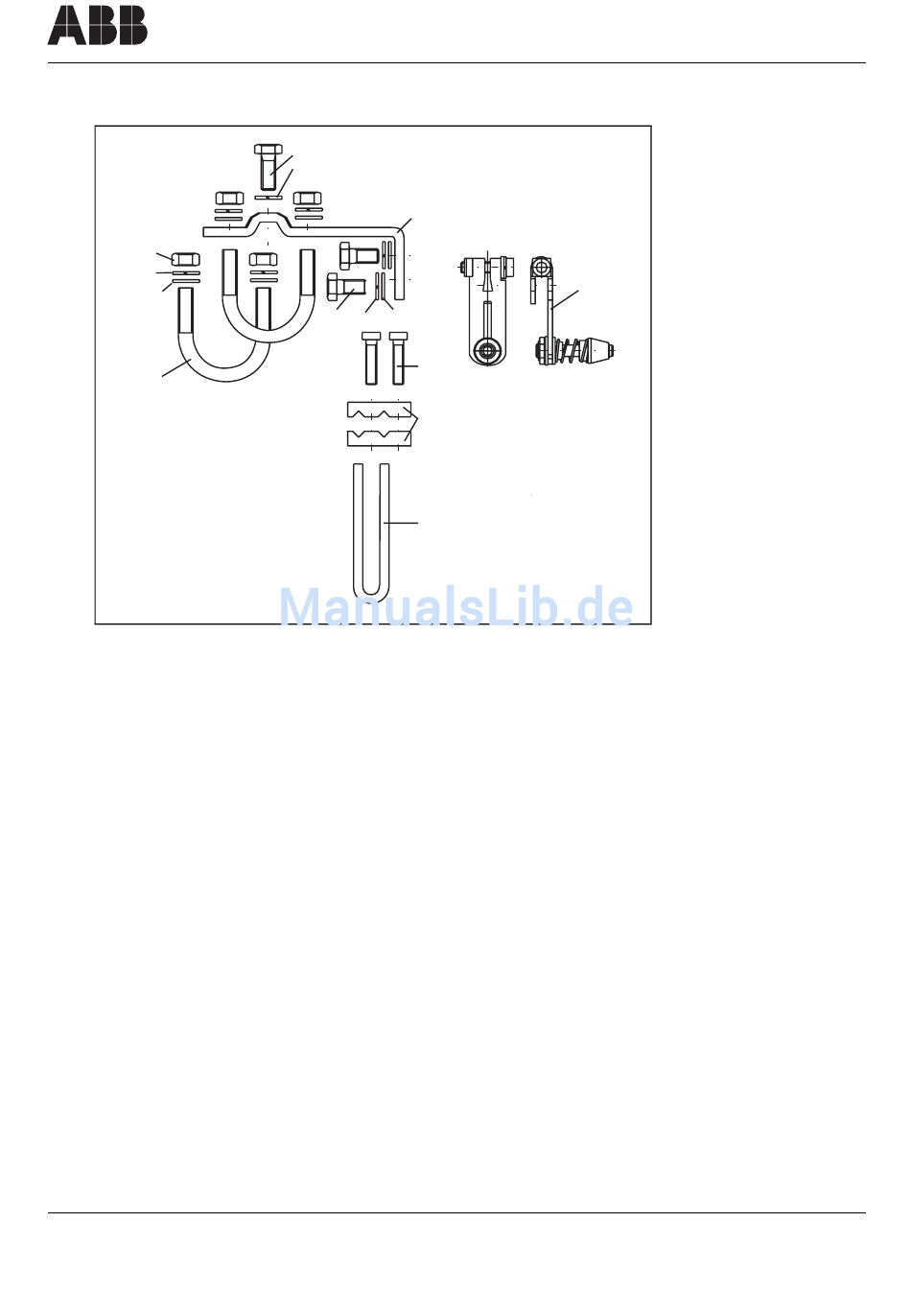

Abb. 8 Anbausatz für Linearantriebe
Für den Anbau an einen Linearantrieb nach DIN/IEC 534 (seitlicher Anbau nach Namur)
steht ein kompletter Anbausatz zur Verfügung, der aus folgenden Teilen besteht:
• Hebel (1.0) mit Konusrolle, für Stellhub 10...35 mm oder 25...90 mm
• Bügel (2.0) mit je zwei Schrauben (2.1) und Profilblöcken (2.2)
• Anbauwinkel (3.0) mit zwei Schrauben (3.1), zwei Federringen (3.2) und zwei Unter-
legscheiben (3.3)
• Schraube (3.4) und Unterlegscheibe (3.5) für Anbau an Gussrahmen
• zwei Bügelschrauben (3.7) mit jeweils zwei Muttern (3.8), zwei Federringen (3.9) und
zwei Unterlegscheiben (3.10) für Anbau an Säulenjoch
Benötigtes Werkzeug: Schraubenschlüssel Weite 10/13
12
3.4
3.5
3.0
3.1 3.2 3.3
2.1
2.2
2.0
Innensechskantschlüssel Weite 4
Installieren und Inbetriebnehmen
Installieren und Inbetriebnehmen
1.0
