Anwendung und Kurzbeschreibung

Der elektropneumatische Stellungsregler TZID-C200 ist konzipiert für den Anbau an
einen pneumatischen Stellantrieb. Er kann sowohl an Linearantriebe (nach DIN/IEC 534)
als auch an Schwenkantriebe (nach VDI/VDE 3845) angebaut werden. Auch der inte-
grierte Anbau an Regelventile 23/24, 23/25 und 23/26 ist möglich.
Die Ansteuerung kann einfachwirkend (Rückstellung mit Feder) oder doppeltwirkend
(beide Stellrichtungen mit pneumatischer Betätigung) erfolgen. Der Stelleingang ist in
Zweileitertechnik ausgeführt. Die Versorgungsspannung wird aus dem 4...20 mA Ein-
gangssignal generiert.
Aufbau

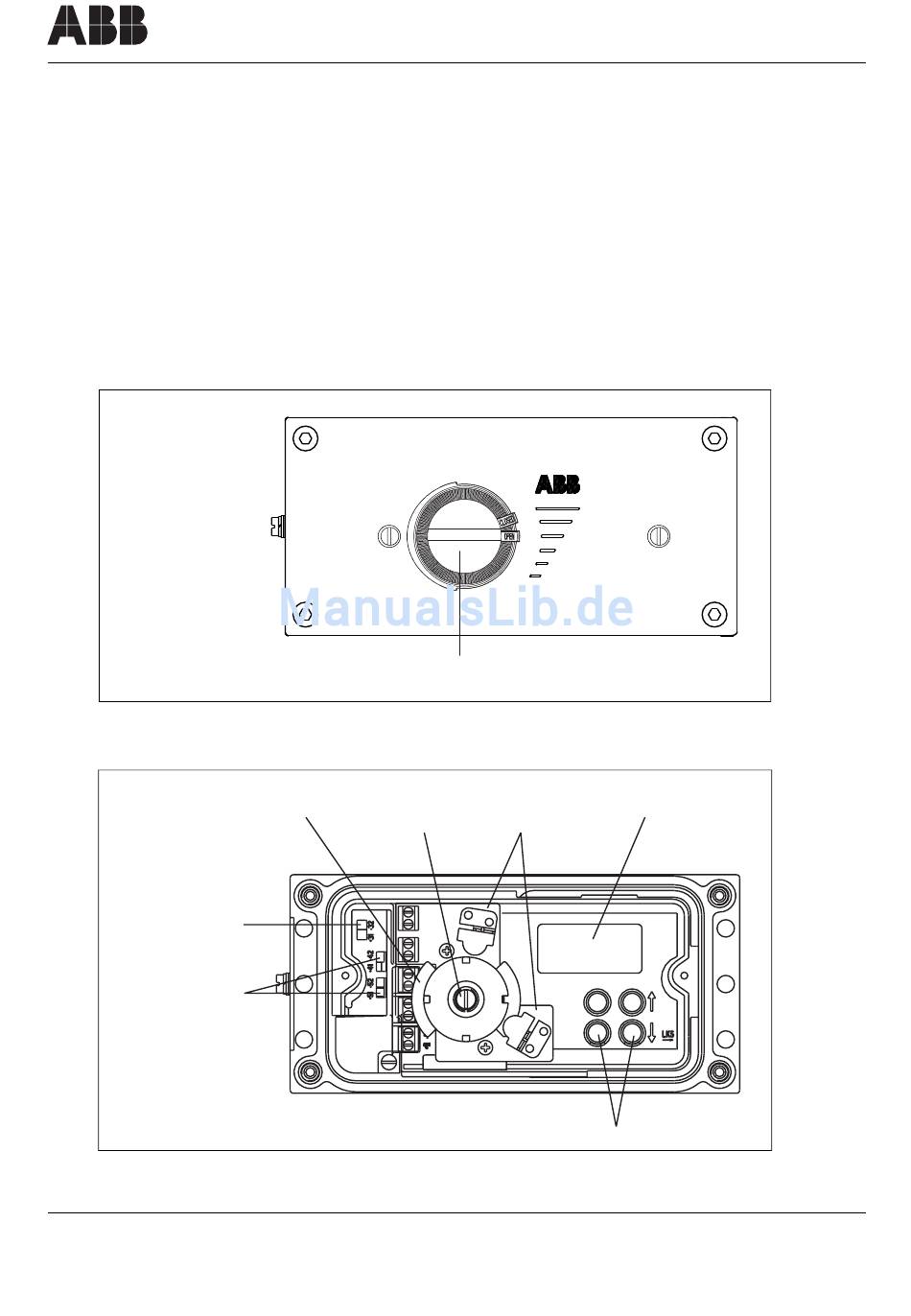

Abb. 1 Stellungsregler TZID-C200, geschlossen
Analoge
Rückmeldung
Digitale
Rückmeldung
oder
Shutdown-Modul
Abb. 2 Stellungsregler TZID-C200, geöffnet
4
Stellungsanzeige
Steuerfahnen Achse
Anwendung und Kurzbeschreibung
Anwendung und Kurzbeschreibung
Schlitzinitiatoren Anzeige
bzw. Mikroschalter
ENTER
MODE
Bedientasten
