Inbetriebnahme

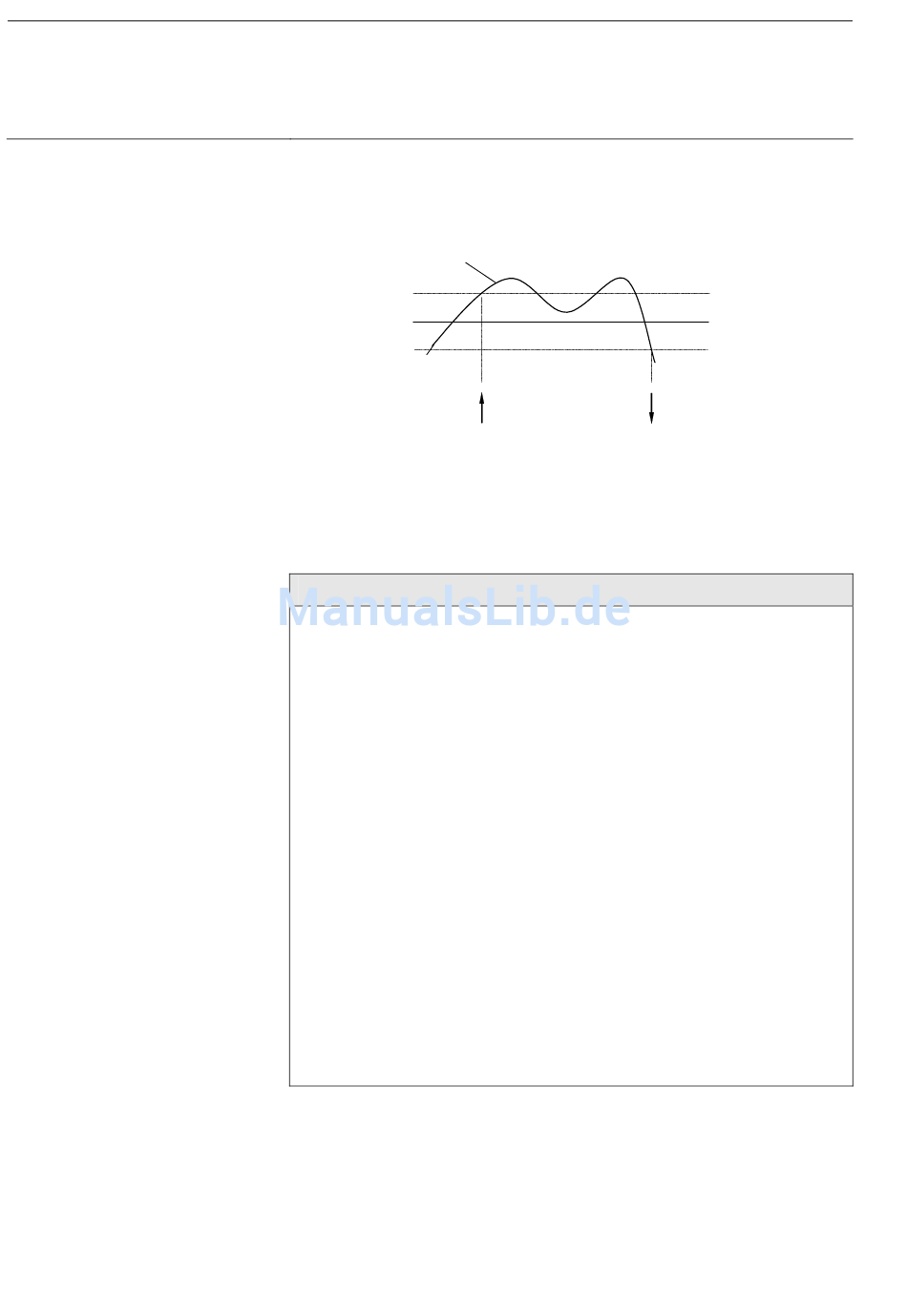

Beispiel: Dreistufiger Lüfter, Hysterese bei Lüftersteuerung
Eingangssignal
Schwellwert plus Hysterese
Schwellwert Stufe x
Schwellwert minus Hysterese
Schaltet Stufe x
Durch die Hysterese kann, bei schwankenden Einganssignalen um
den Schwellwert herum, ein ständiges Schalten zwischen den Lüfterstufen
vermieden werden.
Wichtig
Wie verhält sich der Lüfter, wenn sich Schaltschwellen durch Verwendung
der Hysterese überlappen?
1) Die Hysterese legt fest, ab wann die eingestellte
Stufe verlassen wird.
2) Wird die Stufe verlassen, wird die neue Stufe anhand der
Stellgröße und eingestellten Schaltschwellen bestimmt.
Dabei wird die Hysterese nicht berücksichtigt.
3) Eine Stellgröße mit dem Wert 0 ergibt immer die Stufe 0.
Ein Beispiel dazu:
Parametriert:
Schwellwert Aus
Schwellwert Stufe 1 <-> Stufe 2 = 20 %
Schwellwert Stufe 2 <-> Stufe 3 = 30 %
Hysterese 15 %
Verhalten aufwärts ab Stufe 0:
– Stufe 0 wird verlassen bei 25 % (≥ 10 % + Hysterese).
– Die neue Stufe ist 2 (25 % liegt zwischen 20 und 30 %).
– Dadurch wird die Stufe 1 übersprungen.
Verhalten aufwärts ab Stufe 3:
– Stufe 3 wird verlassen bei 14 % (< 30 % – Hysterese).
– Die neue Stufe ist 1 (15 % liegt zwischen 10 und 20 %).
– Dadurch wird die Stufe 2 übersprungen.
Schaltet Stufe x
ein
<-> Stufe 1 = 10 %
