Lenze C300 Montageanleitung Seite 6

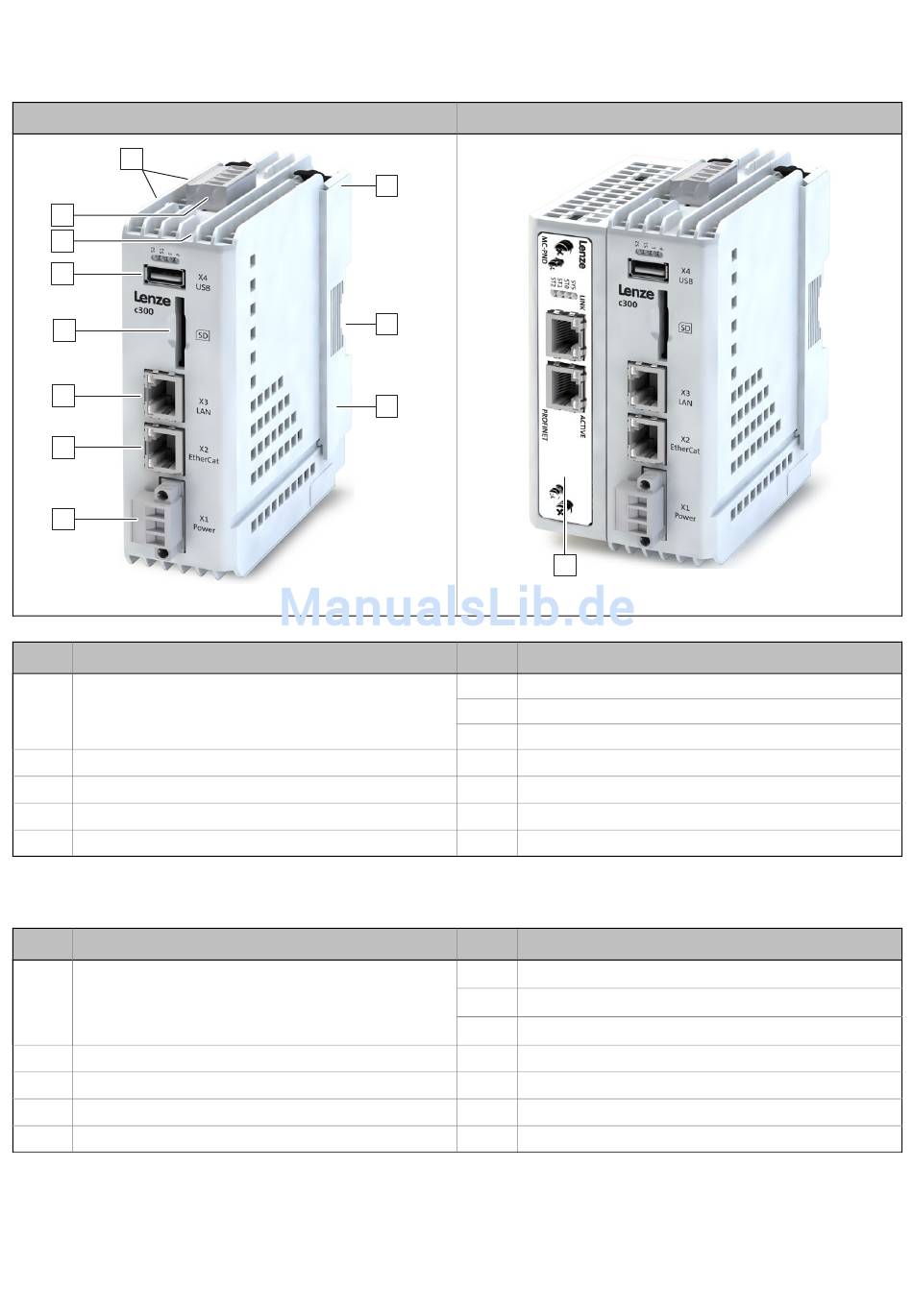

Anschlüsse und Schnittstellen
Connections and interfaces
c300 Standard
K
A
B
C
D
E
F
G
Pos. Beschreibung
A
CAN*; 5−pol. Phoenix Combicon−Buchse;
CAN−Kabel nach ISO 11898−2 mit Phoenix
Combicon−Stecker, MSTB2.5 / 5−STF−5.8
B Reset−Taster
C USB 2.0; z. B. für USB−Stick (Backup)
D SD−Karte; Datenspeicher für Projektdaten
E LAN 1; 10/100 MBit/s
* Schirm des CAN−/PROFINET−Kabels über Kabelschelle im Schaltschrank in der Nähe des Gerätes
auflegen (PE−Potential, Abstand max. 30 cm)
Pos. Description
A CAN*; 5−pole Phoenix Combicon socket;
CAN cable according to ISO 11898−2 with
Phoenix Combicon plug, MSTB 2.5 /
5−STF−5.8
B Reset button
C USB 2.0; e. g. for USB stick (Backup)
D SD card; Data memory for project data
E LAN 1; 10/100 MBit/s
* Connect the shield of the CAN/PROFINET cable with a cable clip in the control cabinet nearby the
device (PE potential, distance max. 30 cm)
Lenze ¯ MA_c300 ¯ 8.0
J
I
H
c300_001
Pos. Beschreibung
F EtherCAT
G Spannungsversorgung (24 V DC)
H Kontakt−Abdeckkappe
I Führung für Hutschiene
J Kontakte für Rückwandbus
K Kabelfixierung mit Kabelbinder
L PROFINET−Option (MC−PND)*
Pos. Description
F EtherCAT
G Voltage supply (24 V DC)
H Contact cover
I DIN rail guide
J Contacts for backplane bus
K Cable fixing with cable ties
L PROFINET option (MC−PND)*
6
c 300 PROFINET
L
c300_001
