- Seite 1 C30GAC... Betriebsanleitung Controller c300...
- Seite 2 Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com...
-
Seite 3: Inhaltsverzeichnis
............Lenze ¯ BA_c300 ¯ 2.0... - Seite 4 ............Lenze ¯ BA_c300 ¯ 2.0...
-
Seite 5: Über Diese Dokumentation
Dokumenthistorie 0Abb. 0Tab. 0 Über diese Dokumentation Inhalt Diese Dokumentation informiert Sie über die bestimmungsgemäße Verwendung des Controller c300 im Lenze−Steuerungssystem "Controller−based Automation". Referenzhandbuch "Controller" Hier finden Sie ausführliche Informationen zur Parametrierung und Programmierung der Lenze−Controller. Zielgruppe Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach IEC 60364. -
Seite 6: Verwendete Hinweise
Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Be- Warnings! trieb nach UL− oder CSA−Anforderungen. Die Maßnahmen sind erforderlich, um die Anforderungen Warnings! nach UL oder CSA zu erfüllen. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 7: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungsvorschläge übernimmt der Hersteller keine Gewähr. ¯ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... - Seite 8 ¯ Alle steckbaren Anschlussklemmen nur im spannungslosen Zustand aufstecken oder abziehen! Inbetriebnahme ¯ Sie müssen die Anlage ggf. mit zusätzlichen Überwachungs− und Schutzeinrichtungen gemäß den jeweils gültigen Sicherheitsbestimmungen ausrüsten (z. B. Gesetz über technische Arbeitsmittel, Unfallverhütungsvorschriften). Lenze ¯ BA_c300 ¯ 2.0...
- Seite 9 ¯ Nachdem das System von der Versorgungsspannung getrennt ist, dürfen Sie spannungsführende Geräteteile und Leistungsanschlüsse nicht sofort berühren, weil Kondensatoren aufgeladen sein können. Beachten Sie dazu die entsprechenden Hinweisschilder auf dem Gerät. Entsorgung ¯ Produkt gemäß den geltenden Bestimmungen der Wiederverwertung oder Entsorgung zuführen. Lenze ¯ BA_c300 ¯ 2.0...
-
Seite 10: Produktspezifische Sicherheitshinweise
Die Adresse finden Sie auf dem Rückumschlag dieser Dokumentation. Bei Rücksendung bitte die Originalverpackung verwenden! Stop! Das Produkt enthält elektrostatisch gefährdete Bauelemente. Vor Arbeiten im Bereich der Anschlüsse muss sich das Personal von elektrostatischen Aufladungen befreien. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 11: Produktbeschreibung

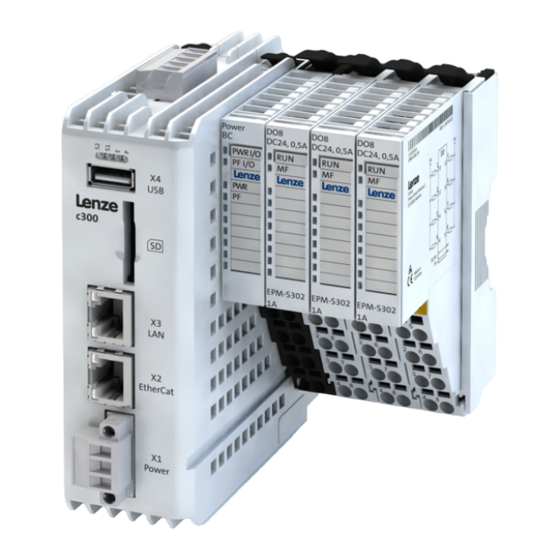

Produktbeschreibung Lieferumfang Produktbeschreibung EPM-S701 Controller I/O System 1000 c300_005 Abb. 3−1 Controller c300 (grau: angekoppeltes I/O−System 1000) Systemhandbuch "I/O−System 1000" Hier finden Sie ausführliche Informationen zum I/O−System 1000. Lieferumfang Anzahl Bezeichnung Controller Anschlussstecker für Spannungsversorgung Anschlussstecker für CAN−Bus SD−Karte (gesteckt) Kontakt−Abdeckkappe... -
Seite 12: Bestimmungsgemäße Verwendung
Überwachung/Steuerung von Kernreaktionen – für die Überwachung/Steuerung von Massentransportmitteln – für die Überwachung/Steuerung von medizinischen Systemen – für die Überwachung/Steuerung von Waffensystemen Für die Gewährleistung des Personen− und Sachschutzes müssen übergeordnete Si- cherheitssysteme eingesetzt werden! Lenze ¯ BA_c300 ¯ 2.0... -
Seite 13: Gerätemerkmale
128 kB Schnittstellen SD/SDHC−Card Ethernet EtherCAT CANopen USB 2.0 USV−Funktion integriert Bedien−/Anzeigeelemente ü Reset−Taster Diagnose−LEDs Betriebssystem â Windows Embedded Compact 7 Runtime Software ü Logic 1) In Vorbereitung 2) Nur die CAN Master−Funktionalität wird unterstützt. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 14: Identifikation
Windowsâ−Lizenznummer (kann auch rechts seitlich angebracht sein) Typenbezeichnung Technische Daten Typenschild ‚ „ ƒ Input: † … ‡ Type: 32xxC_002 Abb. 3−2 Typenschild Pos. Beschreibung Hersteller Zertifizierung Typenbezeichnung Technische Daten Seriennummer als Barcode und numerisch Materialnummer (kundenspezifisch) Typenschlüssel/Bestellnummer Lenze ¯ BA_c300 ¯ 2.0... - Seite 15 Produktbeschreibung Identifikation Typenschlüssel Typenschlüssel C30GAC00000F3G XXX−02S3C Controller c300 Erweiterungen 0 = ohne Runtime Software Steuerungstechnik 3 = Logic: LPC1000 (V3.x) Lenze ¯ BA_c300 ¯ 2.0...
-
Seite 16: Bedien− Und Anzeigeelemente
Zustand nach dem Einschalten/Neustart oder einem Reset gelb blinkt Systemuhr nicht synchronisiert. blau/gelb Reset wurde ausgelöst. Softwarehandbuch "Backup & Restore" Hier finden Sie ausführliche Informationen zu den LED−Statusanzeigen des optionalen Engineering Tools "Backup & Restore". Lenze ¯ BA_c300 ¯ 2.0... -
Seite 17: Usv−Funktionalität
Alle LEDs sind während des Resets aus. – Nach erfolgreichem Reset leuchtet die POWER−LED blau. ¯ Reset−Taster länger als 10 s drücken: – Die Lenze−Standardeinstellung wird geladen und ein Neustart erfolgt. – Alle LEDs sind während des Resets aus. – Ein Backup−Image wird geladen. -
Seite 18: Technische Daten
80 MHz … 1000 MHz, 10 V/m 80 % AM (1 kHz) EN 61000−4−4 Burst, Schärfegrad 3 EN 61000−4−5 Surge, Schärfegrad 1 EN 61000−4−6 HF−Leitungsgeführt 150 kHz … 80 MHz, 10 V/m 80 % AM (1 kHz) Lenze ¯ BA_c300 ¯ 2.0... -
Seite 19: Einsatzbedingungen
42 x 127 x 102 0.35 Elektrische Daten Controller Versorgung Stand−alone mit I/O−System 1000 im Maximalausbau (5 V/0.65 A) Spannung Strom Leistung Strom Leistung [V DC] 24.0 c300 17.0 (+18.0 ... +30.0) 1) Leistung ohne USB−Verbraucher Lenze ¯ BA_c300 ¯ 2.0... -
Seite 20: Mechanische Installation
Modulen sind nicht zulässig, da sonst der Rückwandbus unterbrochen wird. ¯ Die seitlichen Kontakte des letzten Moduls müssen immer mit der Kontakt−Abdeckkappe aus dem Lieferumfang abgedeckt werden. Andernfalls können die Module durch Kurzschlüsse oder statische Entladungen zerstört werden. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 21: Abmessungen
Mechanische Installation Abmessungen Abmessungen c300_001m 32xxC_003 Abb. 5−1 Abmessungen und Montagefreiräume Lenze ¯ BA_c300 ¯ 2.0... -
Seite 22: Montage
Beschreibung Kontakt−Abdeckkappe So montieren Sie den Controller: Hinweis! Wird kein I/O−System−Modul verwendet, immer die Abdeckkappe (A) auf die Kontaktleiste stecken. 1. Verriegelungshebel für die Hutschiene lösen. 2. Controller auf die Hutschiene setzen. 3. Verriegelungshebel schließen. Lenze ¯ BA_c300 ¯ 2.0... - Seite 23 Abb. 5−3 Montage So montieren Sie das I/O−System 1000: 1. Abdeckkappe (A) vom Controller lösen. 2. I/O−System−Module direkt neben dem Controller auf die Hutschiene setzen. 3. Abdeckkappe (A) auf die seitlichen Kontakte des äußersten I/O−System−Moduls stecken. Lenze ¯ BA_c300 ¯ 2.0...
-
Seite 24: Demontage
Mechanische Installation Demontage Demontage c300_007 Abb. 5−4 Demontage So demontieren Sie den Controller: 1. Spannungsversorgung ausschalten. 2. Verriegelungshebel für die Hutschiene lösen. 3. Controller von der Hutschiene nehmen. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 25: Elektrische Installation
Mögliche Folgen: ¯ Das Gerät oder Teile davon werden zerstört. Schutzmaßnahmen: ¯ Bei allen Arbeiten am Gerät, immer Spannungsversorgung ausschalten. Dies gilt insbesondere: – vor dem Anschließen/Abziehen von Steckverbindern. – vor dem Stecken/Ziehen von Modulen. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 26: Emv−Gerechte Verdrahtung
¯ Alle metallisch leitfähigen Komponenten durch entsprechende Leitungen von einem zentralen Erdungspunkt (PE−Schiene) erden. ¯ Die in den Sicherheitsvorschriften definierten Mindestquerschnitte einhalten: – Für die EMV ist jedoch nicht der Leitungsquerschnitt, sondern die Oberfläche der Leitung und der flächigen Kontaktierung entscheidend. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 27: Spannungsversorgung (24 V) Anschließen
Anschlussplan zur Spannungsversorgung (24 V) Pos. Beschreibung Controller Netzteil Netzseitige Schutzleiterverbindung über Hutschiene 6.3.2 Netzanschluss (24 V) Abbildung Anschluss Anschlusstyp Kabeltyp Kabel mit Combicon− Stecker Gleichstromversorgung 3−pol. Combicon−Buchse (Leiterquerschnitt max. (24 V) IPC001 2.5 mm Lenze ¯ BA_c300 ¯ 2.0... -
Seite 28: Schnittstellen Für Peripheriegeräte
¯ Verwenden Sie eine Zugentlastung in unmittelbarer Nähe der RJ45−Buchse. ¯ Wählen Sie als Befestigungsstützpunkt der Zugentlastung dieselbe Auflagefläche auf der das Gerät montiert ist. ¯ Halten Sie den zugehörigen Mindestbiegeradius des verwendeten Kabels ein. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 29: Can−Schnittstelle
Bus−Teilnehmer an. LO HI LO HI LO HI EL100−009 Abb. 6−2 Anschlussplan zum CAN−Bus Teilnehmer 1 Teilnehmer 2 Teilnehmer n CAN−GND CAN−LOW CAN−HIGH Bus−Abschlusswiderstand 120 W Schirmung EL100−033 Abb. 6−3 Schirmauflage CAN−Kabel über Kabelschelle im Schaltschrank Lenze ¯ BA_c300 ¯ 2.0... -
Seite 30: Schnittstellen Für Peripheriegeräte Kabelfixierung Und Zugentlastung
Die Befestigungspunkte für Kabelbinder zur Zugentlastung befinden sich jeweils oben und unten am Gerät. c300_022 EL100−034 Abb. 6−4 Kabelfixierung und Zugentlastung 6.4.5 USB−Schnittstelle Abbildung Anschluss Anschlusstyp Kabeltyp USB−Kabel mit USB 2.0−Anschluss USB−A−Buchse USB−A−Stecker (Max. Last: 5 V/500 mA) IPC001 Lenze ¯ BA_c300 ¯ 2.0... -
Seite 31: Sd−Card−Schnittstelle
So wechseln Sie die SD−Karte: 1. Zum Entriegeln der SD−Card, diese behutsam in den Slot drücken und loslassen. 2. SD−Card vorsichtig herausziehen. 3. Andere SD−Card behutsam in den Slot drücken, bis sie mit einem Klick einrastet. Lenze ¯ BA_c300 ¯ 2.0... -
Seite 32: Wartung
¯ Schalten Sie das System vor dem Reinigen komplett spannungsfrei. ¯ Wischen Sie das Gehäuse mit einem sauberen, fusselfreien und weichen Lappen ab. Bei hartnäckigen Verschmutzungen feuchten Sie den Lappen mit Wasser und einem handelsüblichen Haushaltsreiniger Lenze ¯ BA_c300 ¯ 2.0... -
Seite 33: Stichwortverzeichnis
− Schnittstellen für Peripheriegeräte, Demontage, 25 Fehlerfall, Verhalten, 11 − SD−Card−Schnittstelle, 32 Funkstörungen, 11 Diagnose−LED, 17 − Spannungsversorgung (24 V) anschließen, 28 − USB−Schnittstelle, 31 Installation, mechanische, 21 − Abmessungen und Montagefreiräume, 22 − Wichtige Hinweise, 21 Lenze ¯ BA_c300 ¯ 2.0... - Seite 34 − Definition, 7 Windows−Lizenznummer, 15 − Gestaltung, 7 Montagefreiräume, 22 Spannungsversorgung, 20 Spannungsversorgung (24 V) Zugentlastung, 31 anschließen, 28 Netzanschluss (24 V), 28 Spezifikation des Buskabels, 30 Statische Entladung, 26 Status−LED, 17 Störaussendung, 19 Störfestigkeit, 19 Lenze ¯ BA_c300 ¯ 2.0...
- Seite 35 © 08/2014 | BA_c300 | .Oö$ | 2.0 | TD17 ã Q Lenze Automation GmbH Postfach 10 13 52, D−31763 Hameln Hans−Lenze−Str. 1, D−31855 Aerzen Germany Ü +49 5154 82−0 Ø +49 5154 82−2800 Ù lenze@lenze.com Ú www.lenze.com Û Lenze Service GmbH Breslauer Straße 3, D−32699 Extertal...
