28 Aanslag
De aanslag begrenst de oliepompstelschroef.
29 Olietankdop
De olietankdop sluit de olietank af.
30 Snelspanner
De snelspanner dient voor het afstellen van de
zaagdieptebegrenzer.
31 Slijpdieptebegrenzer
De zaagdieptebegrenzer begrenst de zaagsnedediepte
van het zaagblad.
# Machinenummer
3.2

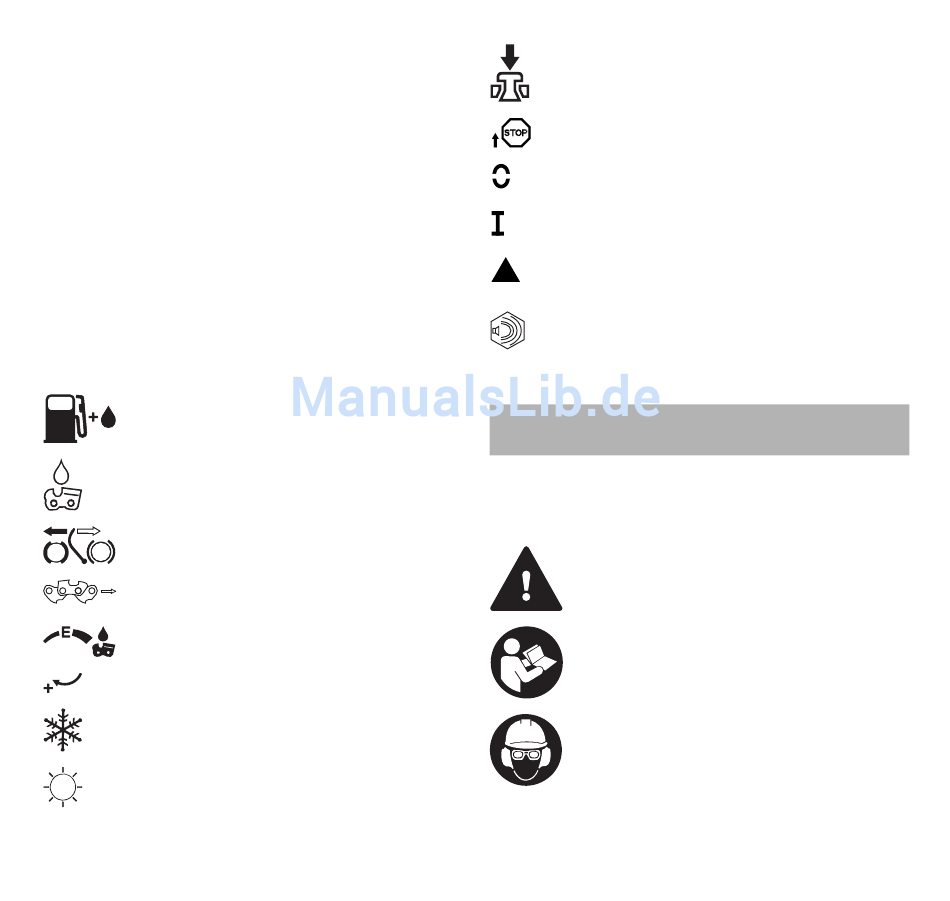

Pictogrammen

De pictogrammen kunnen op de kettingzaag staan en
hebben de volgende betekenis:
Dit pictogram duidt de brandstoftank aan.
Dit pictogram duidt de olietank voor zaagkettingolie
aan.
In deze richting wordt de kettingrem
ingeschakeld of gelost.
Dit pictogram geeft de draairichting van de
zaagketting aan.
Dit pictogram duidt de oliepompstelschroef en
de toevoer van de zaagkettingolie aan.
Draairichting om de zaagketting te spannen
In deze stand staat de schuif op de Winterstand.
In deze stand staat de schuif op de Zomerstand.
88
Dit pictogram duidt de decompressieklep aan.
In deze richting wordt de combischakelaar geplaatst
om de motor af te zetten.
In deze stand wordt de combischakelaar geplaatst
om de motor af te zetten.
In deze stand van de combischakelaar is de motor in
werking.
In deze stand van de combischakelaar wordt de
motor gestart.
Gegarandeerd geluidvermogensniveau volgens
L
de richtlijn 2000/14/EG in dB(A) om de
WA
geluidsemissies van producten vergelijkbaar te
maken.

4 Veiligheidsinstructies

4.1

Waarschuwingssymbolen

De waarschuwingssymbolen op de kettingzaag hebben de
volgende betekenis:
Op de veiligheidsinstructies en de maatregelen
hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Veiligheidsbril, gehoorbescherming en
veiligheidshelm dragen.
