6.2 Montage et démontage du limiteur de
profondeur de coupe

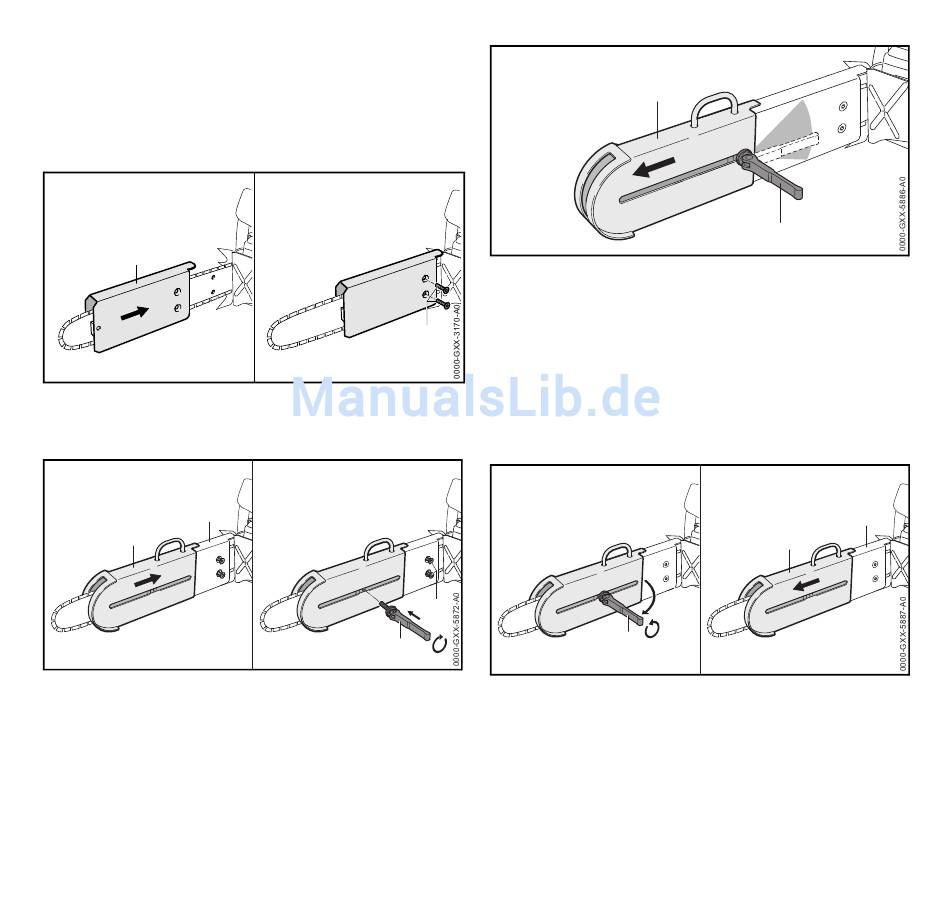

6.2.1 Montage du limiteur de profondeur de coupe
► Arrêter le moteur et enclencher le frein de chaîne.
► Monter le guide-chaîne et la chaîne.
1
► Glisser la glissière (1) sur le guide-chaîne de telle sorte
que l'ouverture de la glissière (1) soit orientée vers le bas.
► Visser les vis (2).
1
3
► Glisser le tiroir (3) par-dessus la glissière (1).
► Visser le levier du mécanisme de serrage rapide (4).
► Serrer fermement les vis (2).
58
► Pousser le tiroir (3) à fond en direction du nez du guide-
chaîne.
► Rabattre complètement le levier du mécanisme de
serrage rapide (4) en direction de la zone (A).
2
Le tiroir (3) ne peut plus coulisser et le levier du
mécanisme de serrage rapide (4) est appliqué contre le
limiteur de profondeur de coupe, dans la zone (A).
6.2.2 Démontage du limiteur de profondeur de coupe
► Arrêter le moteur et enclencher le frein de chaîne.
2
4
► Écarter le levier du mécanisme de serrage rapide (1).
► Dévisser le levier du mécanisme de serrage rapide (1).
► Extraire le tiroir (2) de la glissière (3).
6 Assemblage de la tronçonneuse
