Nice UST1 Anweisungen Und Hinweise Für Installation Und Bedienung Seite 72

Wył. krańc. - na dole
Wył. krańc. - otwarty
Wyłącznik krańcowy wstępny
Legenda - połączenia na karcie
S2 stycznik główny
S1 stycznik ZAMYKANIE/OTWIERANIE
J1 silnik
SW1 przycisk ustawiania OTWIERANIA
SW2 przycisk ustawiania ZAMYKANIA
T1 transformator
J6 styk bramy przesuwnej (styk
rozwierny) / czujnik zerwania linki
J8 zatrzymanie awaryjne
(styk rozwierny)
J9 przycisk STOP (styk rozwierny)
J10 przycisk OTWIERANIA (styk
zwierny)
J11 przycisk impulsowy (styk zwierny)
J12 przycisk ZAMYKANIA (styk zwierny)
J19 wyłącznik krańcowy ZAMYKANIA
10 – Polski

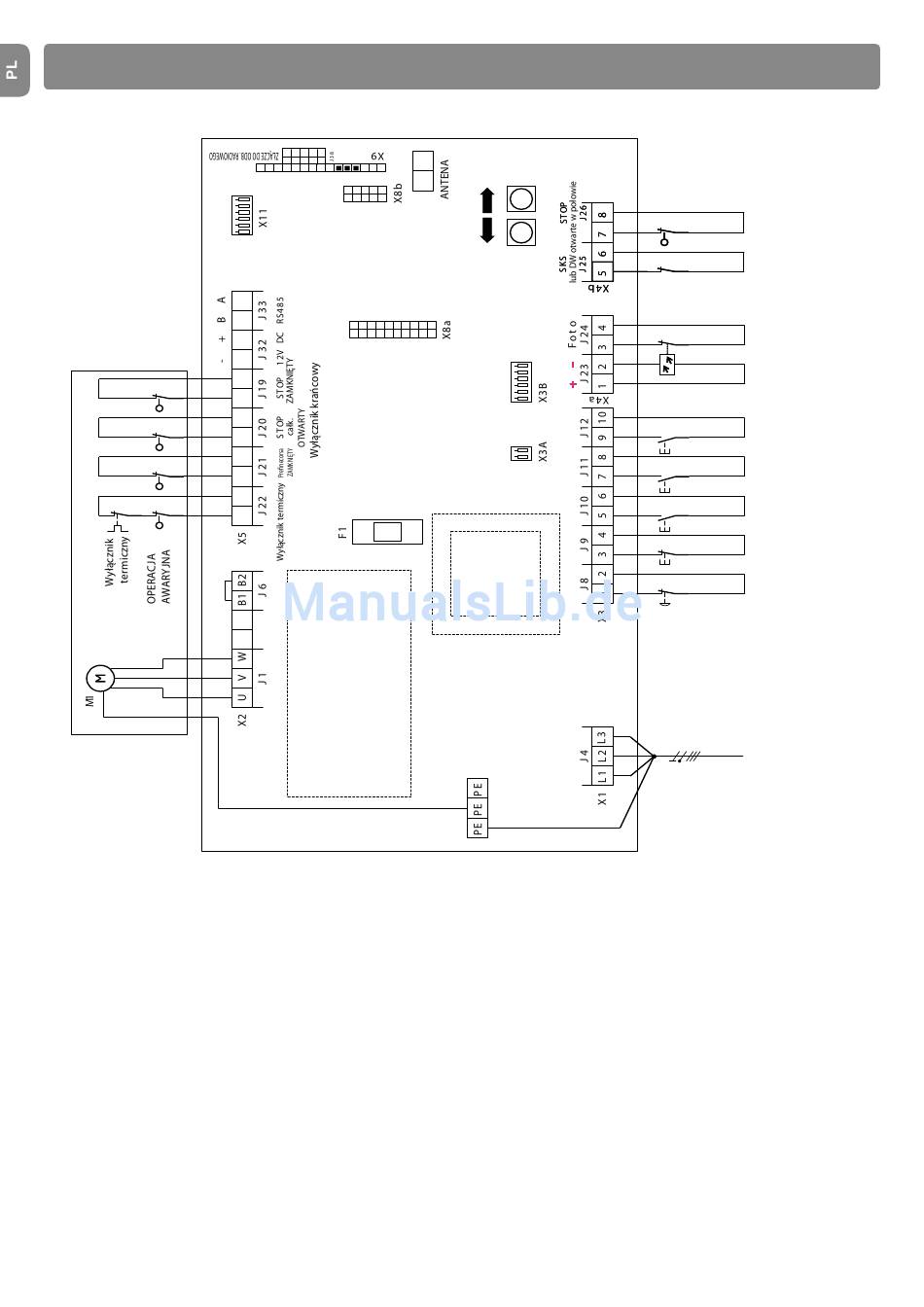

SCHEMAT POŁĄCZENIOWY UST 1
OTWARTY
ZAMKNIĘTY
BEZPIECZNIK
T 600m A
Transformator
PRZEKAŹNIK
(styk rozwierny)
J20 wyłącznik krańcowy OTWIERANIA
(styk rozwierny)
J21 wyłącznik krańcowy dodatkowy
ZAMYKANIA (wył. krańcowy
wstępny)
J22 obwód bezpieczeństwa (styk
rozwierny)
J24 przejście fotokomórek naściennych
(styk rozwierny)
J25 system bezpieczeństwa listwa
zamykania
J26 wył, krańcowy otwarcia
częściowego
(styk rozwierny)
X1 listwa zaciskowa sieciowa
X2 złącze zaciskowe silnika
X3 złącze zaciskowe urządzeń
sterowniczych
X3A złącze przełącznika kluczykowego
LS połowa wysokości bramy
Listwa bezpieczeństwa
Fotokomórki naścienne
ZAMKNIĘTY
IMPULS
OTWARTY
STOP
ZATRZYMANIE
AWARYJNE
380- 415V
N/ PE
X3B złącze potrojnego przycisku
X4a złącze zaciskowe fotokomórki
naścienne przejście
X4b złącze zaciskowe elementy
bezpieczeństwa
X5 złącze zaciskowe wyłącznika
krańcowego
X8a złącze modułów z wtyczką
(20 biegunowe)
X8b złącze modułów z wtyczką
(10 biegunowe)
X9 złącze odbiorników radiowych
X11 złącze przekaźnika hamulca
