Chiusura automatica
Funzione disponibile solo con il modulo opzionale K2
La funzione di chiusura automatica va impostata sull'interruttore rotante di
posizione. Se la funzione di chiusura automatica è attiva, la porta si
chiude dalla posizione finale dopo il tempo impostato sull'interruttore
rotante. Attivando il tasto Stop o un dispositivo di sicurezza,
s'interrompe la chiusura automatica.

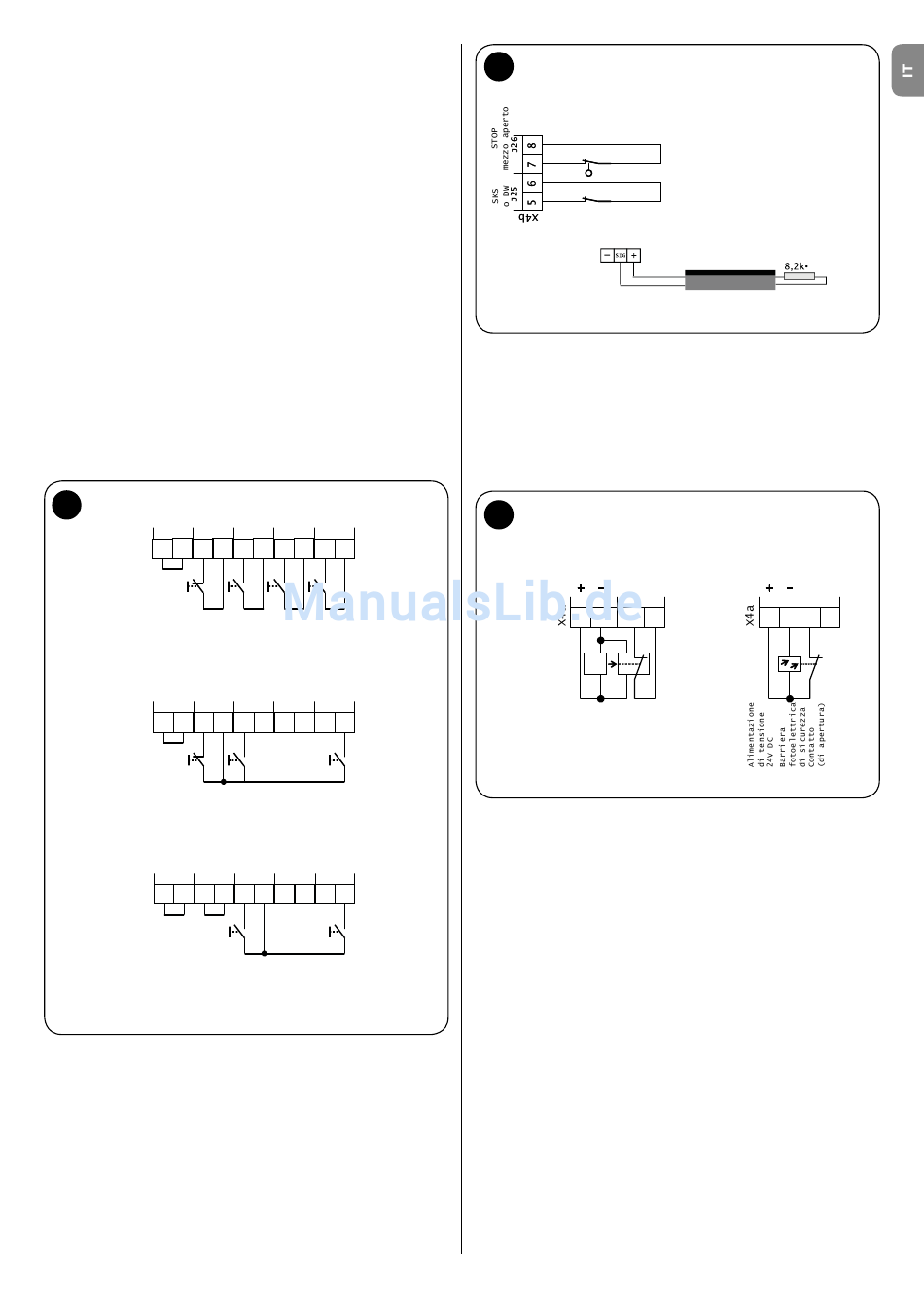

Collegamento dei trasmettitori di comandi APRI,
STOP, CHIUDI (fig.4)
Funzione disponibile solo con il modulo opzionale K2
Per il comando dall'esterno, al blocco morsetti X3 della centrale di
comando UST1 è possibile collegare un pulsante triplo. In questo
caso i due pulsanti APRI e CHIUDI vanno realizzati come contatti di
chiusura (NO).
Il pulsante STOP è collegato al circuito di sicurezza, pertanto va
eseguito come contatto di apertura (NC).
In caso di collegamento di un pulsante Stop al blocco morsetti X3,
rimuovere il ponte dal morsetto J9 e collegare il pulsante STOP
(contatto di apertura)!
Al morsetto J11 del blocco morsetti X3 è possibile collegare diversi
apparecchi di comando con contatto di chiusura a potenziale zero,
ad esempio un interruttore con cavo a discesa dal soffitto. La
funzione di questo ingresso corrisponde al comando sequenziale
passo-passo CHIUDI-STOP-APRI-STOP.
4
Lucchetto STOP APERTO
J8 J9
X3
1 2 3
Lucchetto STOP
J8 J9
X3
1 2 3
Lucchetto STOP
J8 J9
X3
1 2 3
Collegamento di un bordo sensibile ottico (fig. 5)
Funzione disponibile solo con il modulo opzionale K2
Il bordo sensibile ottico di sicurezza è strutturato in modo che, su
tutta la sua lunghezza, nel momento in cui viene azionato, venga
interrotto un raggio luminoso. Per consentire il controllo sull'intera
lunghezza, all'estremità della barra di contatto va collegato un
ricevitore.
Nel caso in cui la barra di contatto debba essere pressata al suolo,
la funzione d'inversione viene neutralizzata con il collegamento di
un finecorsa preliminare (finecorsa supplementare pre-finecorsa)
al morsetto J21 del blocco morsetti X5. In tal caso il finecorsa
preliminare va regolato circa 5 cm sopra il suolo.
Imp CHIUSO
J10 J11 J12
4 5 6 7 8 9 10
APERTO Imp CHIUSO
J10 J11 J12
4 5 6 7 8 9 10
APERTO Imp CHIUSO
J10 J11 J12
4 5 6 7 8 9 10
5
LS metà altezza porta
Barra di sicurezza
Collegamento delle barriere fotoelettriche (fig.6 a+b)
Funzione disponibile solo con il modulo opzionale K2
Al dispositivo UST1 è possibile collegare direttamente una barriera
fotoelettrica (al blocco morsetti X5) per la messa in sicurezza del
passaggio. Se viene interrotto il raggio infrarosso della barriera
fotoelettrica durante il movimento di CHIUSURA della porta, questa si
blocca e inverte il senso di marcia verso la posizione finale superiore.
6
a
Collegamento barriera
fotoelettrica trasmettitore e ricevitore
Foto
J23 J24
1 2 3
S
E
S=trasmettitore
E=ricevitore
ATTENZIONE:
In una barriera fotoelettrica a senso unico con soli tre punti di
connessione, il contatto di commutazione e il polo positivo del
sistema elettronico della barriera sono collegati al morsetto
J30/1 con il potenziale positivo.
In caso di collegamento della barriera fotoelettrica, rimuovere
il ponte dal morsetto J31 del blocco morsetti X5!
Collegamento di interruttori di sicurezza diretti
Gli elementi di sicurezza che intervengono direttamente nel processo
di comando vengono collegati al morsetto J6 del blocco morsetti X2.
Tra questi ci sono l'arresto d'emergenza o il dispositivo paracadute,
il dispositivo di sicurezza anti-intrappolamento e la sicurezza per la
porta pedonale.
Collegamento del trasmettitore di comandi interruttore
a trazione (fig.7)
Nella centrale UST1 è possibile collegare al morsetto J11 del blocco
morsetti X3 un interruttore con cavo a discesa dal soffitto. La
funzione di questo ingresso corrisponde al comando sequenziale
passo-passo CHIUDI-STOP-APRI-STOP.
b
Collegamento barriera
fotoelettrica a riflessione
Foto
J23 J24
4 1 2 3 4
Italiano – 3
