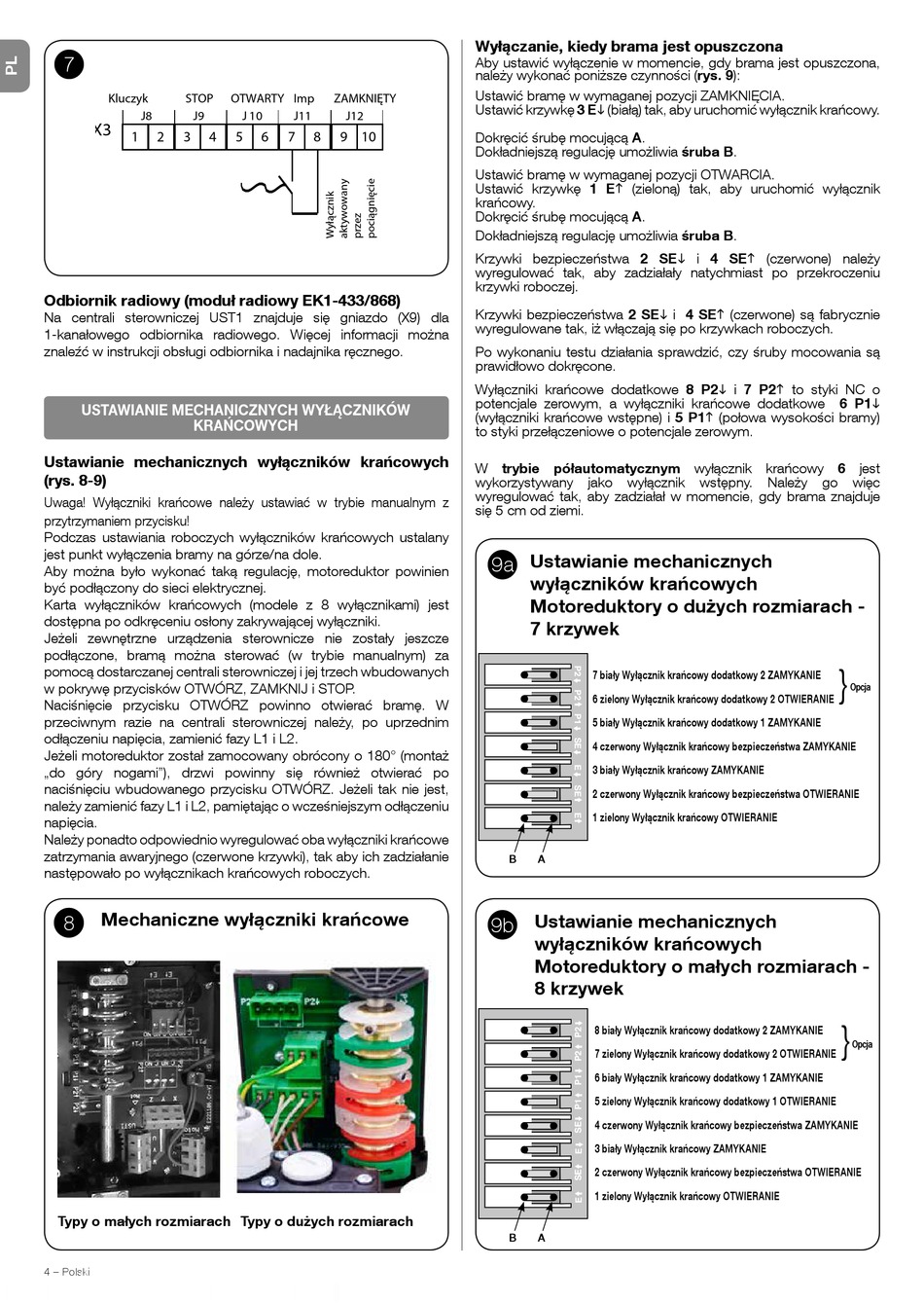

Nice UST1 Anweisungen Und Hinweise Für Installation Und Bedienung Seite 66

7
Kluczyk STOP
J8 J9
X3
1 2 3 4
Odbiornik radiowy (moduł radiowy EK1-433/868)
Na centrali sterowniczej UST1 znajduje się gniazdo (X9) dla
1-kanałowego odbiornika radiowego. Więcej informacji można
znaleźć w instrukcji obsługi odbiornika i nadajnika ręcznego.
USTAWIANIE MECHANICZNYCH WYŁĄCZNIKÓW
KRAŃCOWYCH
Ustawianie mechanicznych wyłączników krańcowych
(rys. 8-9)
Uwaga! Wyłączniki krańcowe należy ustawiać w trybie manualnym z
przytrzymaniem przycisku!
Podczas ustawiania roboczych wyłączników krańcowych ustalany
jest punkt wyłączenia bramy na górze/na dole.
Aby można było wykonać taką regulację, motoreduktor powinien
być podłączony do sieci elektrycznej.
Karta wyłączników krańcowych (modele z 8 wyłącznikami) jest
dostępna po odkręceniu osłony zakrywającej wyłączniki.
Jeżeli zewnętrzne urządzenia sterownicze nie zostały jeszcze
podłączone, bramą można sterować (w trybie manualnym) za
pomocą dostarczanej centrali sterowniczej i jej trzech wbudowanych
w pokrywę przycisków OTWÓRZ, ZAMKNIJ i STOP.
Naciśnięcie przycisku OTWÓRZ powinno otwierać bramę. W
przeciwnym razie na centrali sterowniczej należy, po uprzednim
odłączeniu napięcia, zamienić fazy L1 i L2.
Jeżeli motoreduktor został zamocowany obrócony o 180° (montaż
„do góry nogami"), drzwi powinny się również otwierać po
naciśnięciu wbudowanego przycisku OTWÓRZ. Jeżeli tak nie jest,
należy zamienić fazy L1 i L2, pamiętając o wcześniejszym odłączeniu
napięcia.
Należy ponadto odpowiednio wyregulować oba wyłączniki krańcowe
zatrzymania awaryjnego (czerwone krzywki), tak aby ich zadziałanie
następowało po wyłącznikach krańcowych roboczych.
Mechaniczne wyłączniki krańcowe
8
Typy o małych rozmiarach Typy o dużych rozmiarach
4 – Polski
OTWARTY Imp ZAMKNIĘTY
J 10 J11 J12
5 6 7 8 9 10
Wyłączanie, kiedy brama jest opuszczona
Aby ustawić wyłączenie w momencie, gdy brama jest opuszczona,
należy wykonać poniższe czynności (rys. 9):
Ustawić bramę w wymaganej pozycji ZAMKNIĘCIA.
Ustawić krzywkę 3 Ei (białą) tak, aby uruchomić wyłącznik krańcowy.
Dokręcić śrubę mocującą A.
Dokładniejszą regulację umożliwia śruba B.
Ustawić bramę w wymaganej pozycji OTWARCIA.
Ustawić krzywkę 1 Eh (zieloną) tak, aby uruchomić wyłącznik
krańcowy.
Dokręcić śrubę mocującą A.
Dokładniejszą regulację umożliwia śruba B.
Krzywki bezpieczeństwa 2 SEi i 4 SEh (czerwone) należy
wyregulować tak, aby zadziałały natychmiast po przekroczeniu
krzywki roboczej.
Krzywki bezpieczeństwa 2 SEi i 4 SEh (czerwone) są fabrycznie
wyregulowane tak, iż włączają się po krzywkach roboczych.
Po wykonaniu testu działania sprawdzić, czy śruby mocowania są
prawidłowo dokręcone.
Wyłączniki krańcowe dodatkowe 8 P2i i 7 P2h to styki NC o
potencjale zerowym, a wyłączniki krańcowe dodatkowe 6 P1i
(wyłączniki krańcowe wstępne) i 5 P1h (połowa wysokości bramy)
to styki przełączeniowe o potencjale zerowym.
W trybie półautomatycznym wyłącznik krańcowy 6 jest
wykorzystywany jako wyłącznik
wyregulować tak, aby zadziałał w momencie, gdy brama znajduje
się 5 cm od ziemi.
Ustawianie mechanicznych
9a
wyłączników krańcowych
Motoreduktory o dużych rozmiarach -
7 krzywek
7 biały Wyłącznik krańcowy dodatkowy 2 ZAMYKANIE
6 zielony Wyłącznik krańcowy dodatkowy 2 OTWIERANIE
5 biały Wyłącznik krańcowy dodatkowy 1 ZAMYKANIE
4 czerwony Wyłącznik krańcowy bezpieczeństwa ZAMYKANIE
3 biały Wyłącznik krańcowy ZAMYKANIE
2 czerwony Wyłącznik krańcowy bezpieczeństwa OTWIERANIE
1 zielony Wyłącznik krańcowy OTWIERANIE
B A
Ustawianie mechanicznych
9b
wyłączników krańcowych
Motoreduktory o małych rozmiarach -
8 krzywek
8 biały Wyłącznik krańcowy dodatkowy 2 ZAMYKANIE
7 zielony Wyłącznik krańcowy dodatkowy 2 OTWIERANIE
6 biały Wyłącznik krańcowy dodatkowy 1 ZAMYKANIE
5 zielony Wyłącznik krańcowy dodatkowy 1 OTWIERANIE
4 czerwony Wyłącznik krańcowy bezpieczeństwa ZAMYKANIE
3 biały Wyłącznik krańcowy ZAMYKANIE
2 czerwony Wyłącznik krańcowy bezpieczeństwa OTWIERANIE
1 zielony Wyłącznik krańcowy OTWIERANIE
B A
wstępny. Należy go więc
}
Opcja
}
Opcja
