FC-giù
FC-aperto
Prefinecorsa
Legenda - collegamenti su scheda
S2 contattore principale
S1 contattore CHIUSURA/APERTURA
J1 motore
SW1 tasto d'impostazione APERTURA
SW2 tasto d'impostazione CHIUSURA
T1 trasformatore
J6 contatto porta scorrevole (contatto
di apertura) / dispositivo di
sicurezza anti-intrappolamento
J8 arresto d'emergenza (contatto di
apertura)
J9 tasto STOP (contatto di apertura)
J10 tasto APERTURA (contatto di
chiusura)
J11 tasto impulso (contatto di chiusura)
10 – Italiano

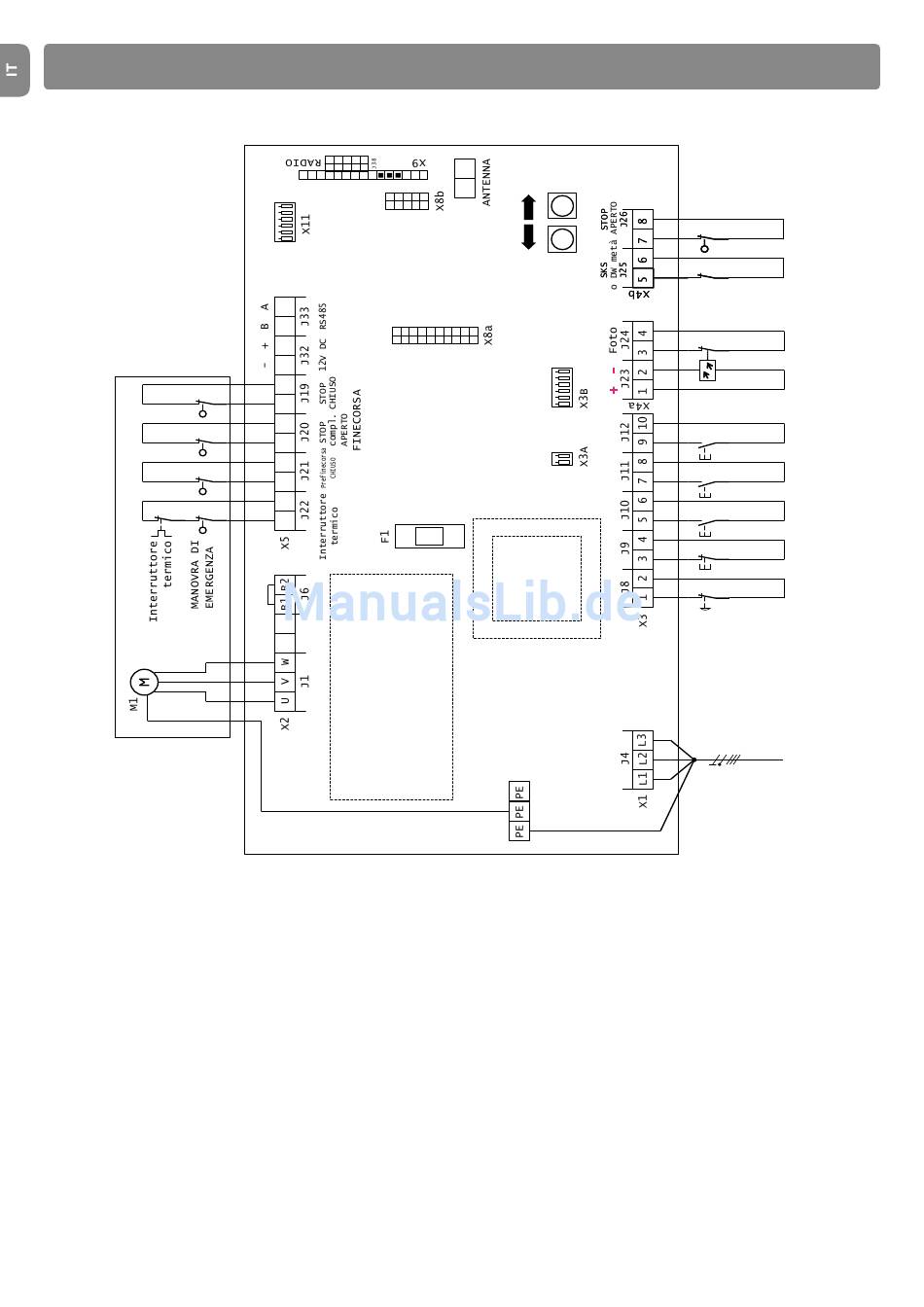

SCHEMA DI COLLEGAMENTO UST1
FUSIBILE
T600mA
Trasformatore
PROTEZIONE
J12 tasto CHIUSURA (contatto di
chiusura)
J19 finecorsa CHIUSURA (contatto di
apertura)
J20 finecorsa APERTURA (contatto di
apertura)
J21 finecorsa supplementare
CHIUSURA (finecorsa preliminare)
J22 circuito di sicurezza (contatto di
apertura)
J24 passaggio barriera fotoelettrica
(contatto di apertura)
J25 sistema di sicurezza bordo di
chiusura
J26 finecorsa apertura parziale
(contatto di apertura)
X1 morsettiera rete
X2 morsetto a innesto motore
X3 morsetto a innesto apparecchi di
comando
APERTO
CHIUSO
Barriera fotoelettrica
X3A
X3B
X4a
X4b
X5
X8a
X8b
X9
X11
LS metà altezza porta
Barra di sicurezza S
CHIUSO
IMPULSO
APERTO
STOP
ARRESTO DI
EMERGENZA
380-415V
N/PE
innesto per interruttore a chiave
innesto per interruttore triplo
morsetto a innesto
barriera fotoelettrica passaggio
morsetto a innesto
elementi di sicurezza
morsetto a innesto finecorsa
innesto per moduli a spina
(a 20 poli)
innesto per moduli a spina
(a 10 poli)
innesto per radioricevitori
innesto per relè freno
