ELEMENTI DI COMANDO E COLLEGAMENTO
Elementi di comando
Con i pulsanti integrati nel coperchio, in modalità automatica e/o
uomo presente, è possibile comandare l'APERTURA e la CHIUSURA
della porta.
Se impostata in modalità automatica, la porta può essere arrestata
in qualsiasi momento con il pulsante STOP.
Per il comando dall'esterno è possibile collegare altri elementi di
comando, come per esempio un pulsante triplo.
Un interruttore con cavo a discesa dal soffitto, installato all'interno
o all'esterno, comanda la porta nella funzione APERTURA-STOP-
CHIUSURA.
Se sono installati il modulo aggiuntivo K2 ed il ricevitore radio
(entrambi opzionali), è sempre possibile arrestare la porta con il
radiotrasmettitore manuale.

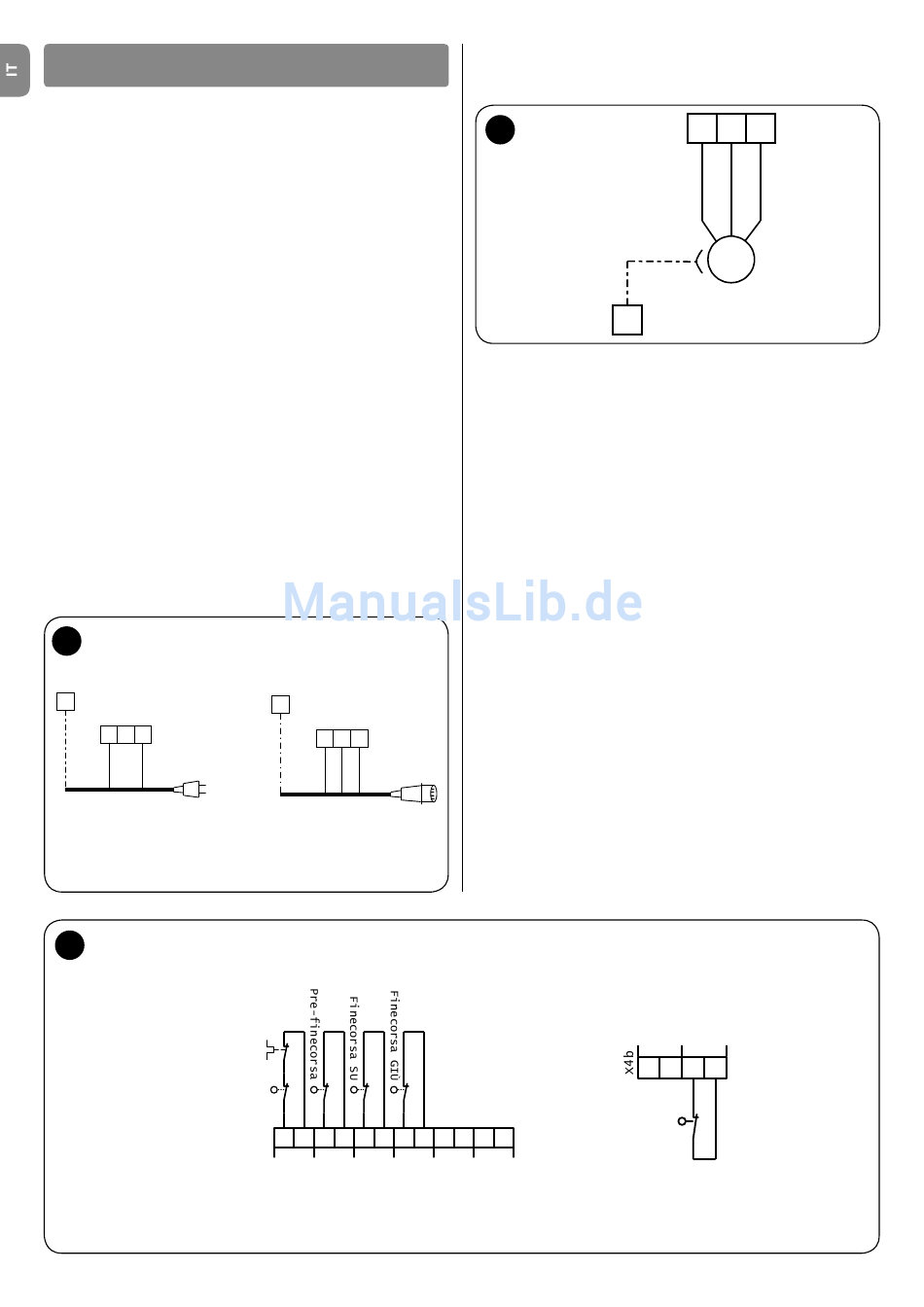

Collegamento cavo di alimentazione monofase (fig. 1)
Ai morsetti N, L e PE è collegata una spina SCHUKO.
L'allacciamento al dispositivo UST1 può anche essere effettuato con
l'interruttore principale monofase opzionale.
In tal caso è possibile rimuovere la spina SCHUKO durante il
montaggio.
Collegamento cavo di alimentazione trifase (fig. 1)
Ai morsetti L1, L2, L3 e al morsetto PE è collegata una spina CEE
da 16A.
L'allacciamento al dispositivo UST1 può anche essere effettuato
con l'interruttore principale trifase opzionale.
In tal caso è possibile rimuovere la spina CEE durante il montaggio.
1 1 fase - 230 V
PE
X1
L1 L3
N L
Collegamento UST1 - 230V
Cavo di alimentazione spina SCHUKO
3
Interruttore termico
Manovella d'emergenza
2 – Italiano
3 fasi - 400 V
PE
X1
L1 L2 L3
Cavo di alimentazione
spina CEE 16A
X5
J22 J21 J20 J19
Interruttore finecorsa
STOP STOP
termico prelim.
Compl. CHIUSO
CHIUSO
APERTO
Collegamento motore (fig. 2)
Il motoriduttore trifase va collegato ai morsetti U, V, W (N) e PE della
morsettiera X2.
2
Controllo del senso di rotazione
Se la porta si trova nella posizione finale inferiore, ora è necessario
aprirla di circa 50 cm con la manovella per evitare, nel caso di
rotazione invertita, la fuoriuscita delle funi portanti dalla loro sede
(porte sezionai) ovvero l'avvolgimento eccessivo della serranda
(serrande avvolgibili).
Con i pulsanti SU e GIÙ, controllare il senso di rotazione in modalità
uomo presente. Se il senso di rotazione non corrisponde alla
direzione della freccia sul pulsante premuto, è necessario staccare
la spina CEE e invertire i collegamenti U e V (inversione di fase).
Ora inserire la tensione (collegare la spina CEE).
Impostazione dei finecorsa (fig.3)
Nella centrale di comando UST1 i due finecorsa APERTURA e
CHIUSURA vanno collegati come contatti a potenziale zero ai
morsetti J20 e J19 del blocco morsetti X5. Il circuito di sicurezza
con i finecorsa di sicurezza integrati va collegato al morsetto J22 del
blocco morsetti X5.
E' inoltre possibile collegare un secondo finecorsa supplementare
per la funzione di apertura (J26X4B) e quindi scegliere, tramite
un interruttore di
dell'alloggiamento (opzionale) della centrale UST1, tra due diverse
posizioni di APERTURA (commutazione estate/inverno).
La procedura per l'impostazione del finecorsa è illustrata di seguito.
Per il funzionamento con finecorsa elettronico (opzionale) sono
assolutamente necessari i moduli K2 e K4.
La descrizione dell'impostazione e della programmazione dei
finecorsa è riportata nelle istruzioni d'uso del modulo K4.
Per la modalità uomo presente con finecorsa elettronici è
necessario il modulo K1E!
- + B A
J32 J33
12V DC RS485
U V W
X2
M
3~
Motore
PE
posizionamento installato
STOP
SKS
o.DW metà APERTO
J25 J26
5 6 7 8
Apertura
parziale
finecorsa
sul coperchio
