Fermeture automatique
Fonction disponible uniquement avec le module K2 en option
La fonction de fermeture automatique doit être réglée sur l'interrupteur
rotatif de position. Si la fonction de fermeture automatique est
activée, la porte se ferme à partir de la position fi nale après le délai
réglé sur l'interrupteur rotatif. Si nous appuyons sur la touche ARRÊT
ou si un dispositif de sécurité est activé, la fermeture automatique
est interrompue.

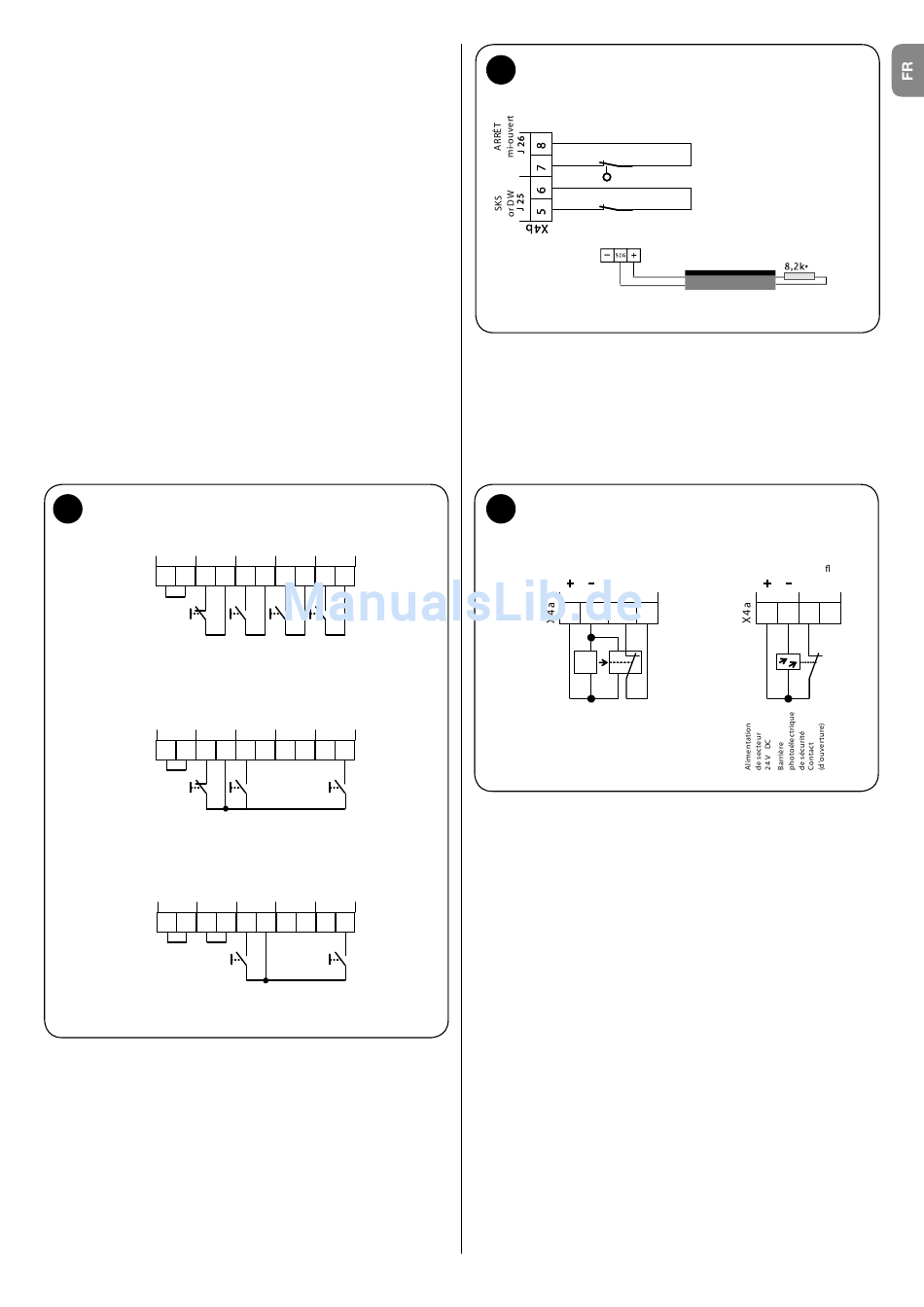

Branchement des émetteurs de commande
OUVERTURE, ARRÊT, FERMETURE (fig. 4)
Fonction disponible uniquement avec le module K2 en option
Pour la commande depuis l'extérieur, il est possible de brancher un
bouton triple au bornier X3 de la centrale de commande UST1. Dans
ce cas, les deux boutons OUVERTURE et FERMETURE doivent être
montés comme des contacts de fermeture (NO).
Le bouton ARRÊT est relié au circuit de sécurité, par conséquent il
doit être monté comme un contact d'ouverture (NF).
Si un bouton ARRÊT est relié au bornier X3, supprimer le pontage
de la borne J9 et connecter le bouton ARRÊT (contact d'ouverture) !
Il est possible de relier à la borne J11 du bornier X3 différents
appareils de commande à contact de fermeture sans potentiel,
par exemple un interrupteur avec câble descendant du plafond. La
fonction de cette entrée correspond à la commande séquentielle
pas à pas FERMETURE-ARRÊT-OUVERTURE-ARRÊT.
4
Cadenas ARRÊT OUVERT
J8 J9
X3
1 2 3
Cadenas ARRÊT
J8 J9
X3
1 2 3
Cadenas ARRÊT
J8 J9
X3
1 2 3
Branchement d'un bord sensible optique (fig. 5)
Fonction disponible uniquement avec le module K2 en option
Le bord sensible optique de sécurité est structuré de façon à ce
que, sur toute sa longueur, au moment où il est actionné, un rayon
lumineux soit interrompu. Afin de permettre le contrôle sur toute
sa longueur, il faut relier un récepteur à l'extrémité de la barre de
contact.
Si la barre de contact doit être appuyée contre le sol, la fonction
d'inversion est neutralisée par le branchement d'un fin de course
préliminaire (fin de course supplémentaire pré-fin de course) à la
borne J21 du bornier X5. Dans un tel cas, il faut régler le fin de
course préliminaire à 5 cm environ du sol.
Imp FERMÉ
J 10 J11 J12
4 5 6 7 8 9 10
OUVERT Imp FERMÉ
J 10 J11 J12
4 5 6 7 8 9 10
OUVERT Imp FERMÉ
J 10 J11 J12
4 5 6 7 8 9 10
5
LS mi-hauteur porte
Barre de sécurité
Raccordement des barrières photoélectriques (fig. 6 a+b)
Fonction disponible uniquement avec le module K2 en option
Il est possible de relier directement au dispositif UST1 une barrière
photoélectrique (au bornier X5) afin d'assurer la sécurité du passage.
Si le rayon infrarouge de la barrière photoélectrique est interrompu
pendant le mouvement de FERMETURE de la porte, celle-ci se bloque
et inverse son sens de marche vers la position finale supérieure.
6
a
Connexion de la barrière
photoélectrique émetteur et récepteur
J 23 J 24
1 2 3 4
S
E
S=émetteur
E=récepteur
ATTENTION :
Sur une barrière photoélectrique à sens unique avec trois
points seulement de connexion, le contact de commutation
et le pôle positif du système électronique de la barrière sont
reliés à la borne J30/1 à potentiel positif.
En cas de branchement de la barrière photoélectrique, retirer
le pontage de la borne J31 du bornier X5 !
Connexion des interrupteurs directs de sécurité
Les éléments de sécurité intervenant directement dans le processus
de commande sont reliés à la borne J6 du bornier X2. Parmi ceux-
ci, nous trouvons le dispositif d'arrêt d'urgence ou le dispositif
parachute, le dispositif de sécurité anti-piégeage et la sécurité pour
la porte piétonne.
Connexion de l'émetteur de commandes interrupteur à
traction (fig.7)
Sur la centrale UST1, il est possible de relier un interrupteur avec
câble descendant du plafond à la borne J11 du bornier X3. La
fonction de cette entrée correspond à la commande séquentielle
pas à pas FERMETURE-ARRÊT-OUVERTURE-ARRÊT.
b
Connexion de la barrière
photoélectrique à ré exion
J 23 J 24
1 2 3 4
Français – 3
