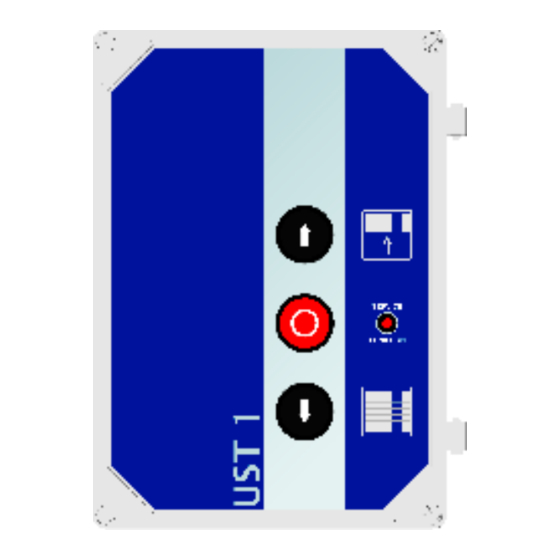

Nice UST1 Installationsanleitung
Steuerung für industrietor systeme
Vorschau ausblenden
Andere Handbücher für UST1:
Verwandte Anleitungen für Nice UST1
Inhaltszusammenfassung für Nice UST1
- Seite 1 UST1 UST1 Steuerung für Industrietor Systeme Anweisungen und Hinweise für Installation und Bedienung Deutsch – 1...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE SICHERHEITSHINWEISE................3 VORBEREITUNG DER INSTALLATION................3 BEDIENELEMENTE UND ANSCHLUSS................4 DREHRICHTUNGSEINSTELLUNG..................4 EINSTELLUNG MECHAN. ENDSCHALTER..............6 ANSCHLUSSKABEL ANTRIEBE .................8-10 PLATINEN / ANSCHLUSSKLEMMENPLAN UST1............11-12 TECHNISCHE DATEN.......................13 SERVICE /LAGERUNG/ TRANSPORT................13 KONFORMITÄTSERKLÄRUNG..................14 2 – Deutsch... -
Seite 3: Allgemeine Sicherheitshinweise
DEUTSCH KENNTNIS DES SYSTEMS UND VORBEREITUNG ZUR INSTALLATION Beschreibung und Einsatz UST1 ist ein Torsteuerung für Roll- und Sektionaltore mit 3- oder 1-Phasen Motoren. Alle üblichen Sicherungselemente sind anschließbar. Zusätzliche Anwendungsmöglichkeiten sind durch das Aufrüsten mit verschiedenen Steckkarten (Modulen) möglich. -
Seite 4: Bedienelemente Und Anschluss
Jetzt Spannung einschalten (CEE Stecker einstecken). 3-Phasen - 400V Einstellung der Endschalter (Abb.3) Bei der UST1 werden die beiden Endschalter AUF und ZU als potentialfreie Kontakte an den Klemme J20 und J19 des Klemmenblocks X5 angeschlossen. Der Sicherheitskreis mit den... - Seite 5 Anschluss der Befehlsgeber AUF, STOP, ZU (Abb.4) Optional nur mit Modul K2 Für die Bedienung von außen kann an der UST1 ein 3-fach-Taster am Klemmenblock X3 angeschlossen werden. Die beiden Taster für AUF und ZU sind hierbei als Schließer auszuführen.
-
Seite 6: Einstellung Mechan. Endschalter
Überfahren der Steuerendschalter ansprechen. Funkfernsteuerung (Funk-Modul EK1-433/868) Auf der Steuerung UST1 befi ndet sich ein Steckplatz (X9) für einen Die Sicherheitsendschalter 2 SEund 4 SE (rot) werden werksseitig, mit geringem Anstand folgend auf den 1-Kanal Funkempfänger. - Seite 7 Anschlussschema Motor-Steuerung UST1 - Antrieb 1x230V UST1 Anschluss X11 Anschluss an UST1 20uF zusätzliches Kabel gelb blau gelb/grün schwarz blue braun 16uF Kapazität L1 L2 L3 Deutsch – 7...
-
Seite 8: Anschlusskabel Antriebe
ANSCHLUSSKABEL FÜR ANTRIEBE MIT MECH. ENDSCHALTER - ABGESCHIRMT 8 – Deutsch... - Seite 9 ANSCHLUSSKABEL FÜR ANTRIEBE MIT ELEKTRON. ENDSCHALTER - NICHT ABGESCHIRMT Deutsch – 9...
- Seite 10 ANSCHLUSSKABEL FÜR ANTRIEBE MIT ELEKTRON. ENDSCHALTER - ABGESCHIRMT 10 – Deutsch...
-
Seite 11: Platine Ust1 - Anschlüsse
PLATINE UST1 - ANSCHLÜSSE Steckleiste Schraubklemme Einstelltaster AUF Einstelltaster ZU für Module Antenne Steckleiste Funk Klemmleiste Sicherheits- elemente Steckleiste Bremsrelais oder Schaltrelais Steckleiste 230V Betrieb 3-fach-Taster Steckklemme Durchfahrt- lichtschranke Steckklemme Endschalter Steckleiste Schlüssel- schalter Steckklemme Befehlsgeräte Steckklemme Motor Klemmleiste Netz... - Seite 12 ANSCHLUSSPLAN UST1 Legende - Anschlüsse auf Platine Hauptschütz Schütz ZU/AUF APERTO Motor Einstelltaster AUF Einstelltaster ZU LS metà altezza porta CHIUSO Transformator Barra di sicurezza Schlupftürkontakt (Öffner) / Einzugsicherung Barriera fotoelettrica Not-Aus (Öffner) Taster STOP (Öffner) Taster AUF (Schließer) Taster Impuls (Schließer) FC-giù...
-
Seite 13: Technische Daten
TECHNISCHE DATEN - EIGENSCHAFTEN HINWEISE • Alle angegebenen technischen Merkmale beziehen sich auf eine Temperatur von 20°C (± 5°C). • Nice behält sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei die Funktionalitäten und der Einsatzzweck beibehalten werden. UST1... -
Seite 14: Konformitätserklärung
Erklärung in Übereinstimmung mit den Richtlinien: 1995/5/EG (R&TTE), 2004/108/EG (EMV); 2006/42/EG (MD) Anlage II, Teil B Anmerkung - Der Inhalt dieser Erklärung entspricht den Angaben im offi ziellen Dokument, das im Sitz der Nice S.p.A. hinterlegt ist und der letzten verfügbaren Revision vor dem Druck dieser Anleitung. Dieser Text wurde aus redaktionellen Gründen angepasst. Die Kopie der Original-Erklärung kann bei der Firma Nice S.p.A.
