Barcodescanner VB12
Leseeigenschaften
6.5
Lesekurven

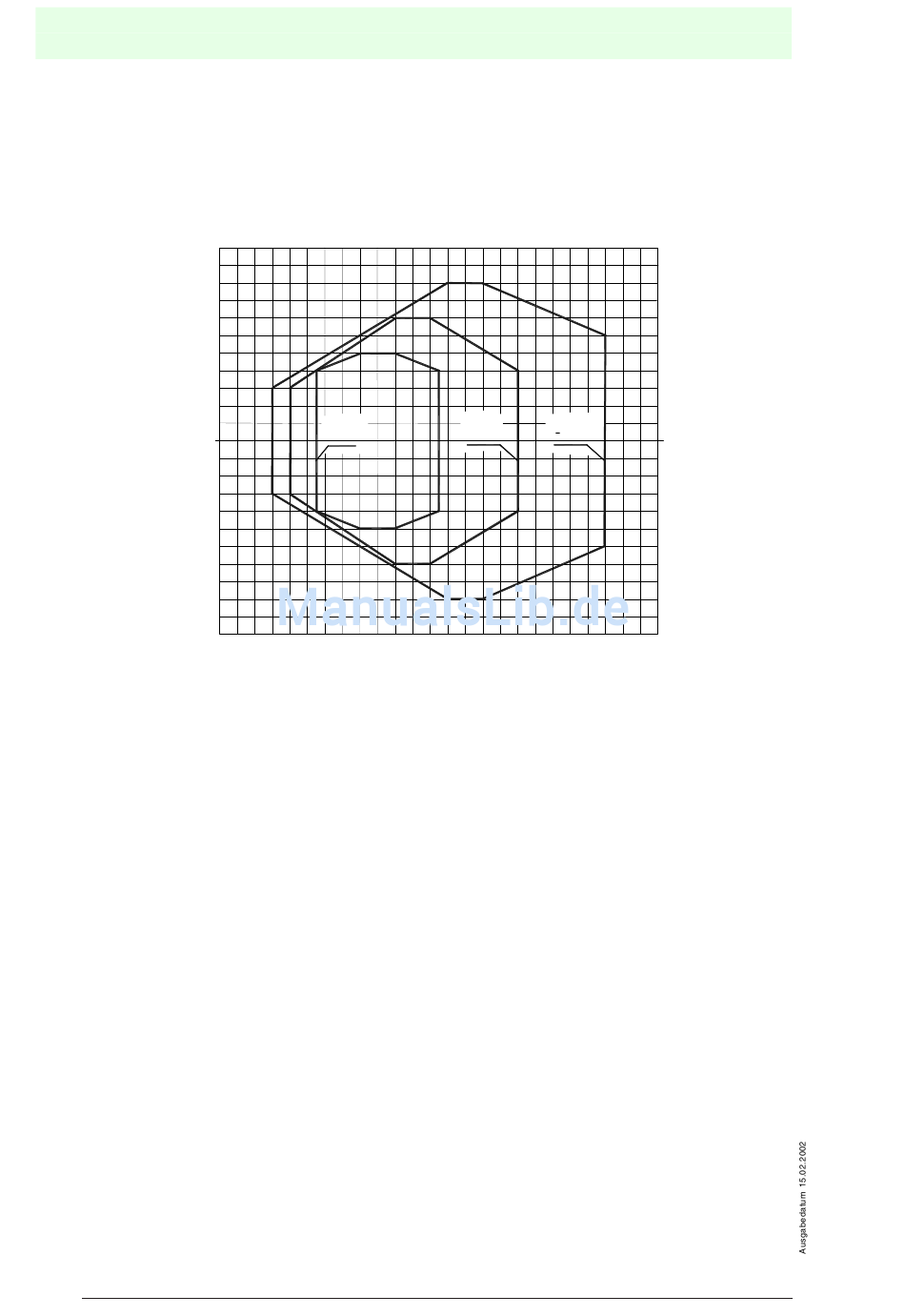

Die folgenden Diagramme zeigen den Leseabstand bei Barcodes mit unterschiedli-
cher Codedichte.
6.5.1 VB12-220 Standardauflösung
100
80
60
40
20
0
20
40
60
80
100
mm
Bild 6.3:
Standardauflösung
Dabei ist (0,0) der Mittelpunkt des Lichtaustrittsfensters.
Bedingungen:
Code
PCS (Print Contrast Signal)
Neigungswinkel (Pitch)
Drehwinkel (Skew)
Kippwinkel (Tilt)
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
24
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
0
20
40
60
80
100
0,20 mm
= Code 2/5 Interleaved oder Code 39
= 0,90
= 0°
= 15°
= 0°
120
140
160
180
200
0,30 mm
>0,5 mm
220 mm
Copyright Pepperl+Fuchs, Printed in Germany
