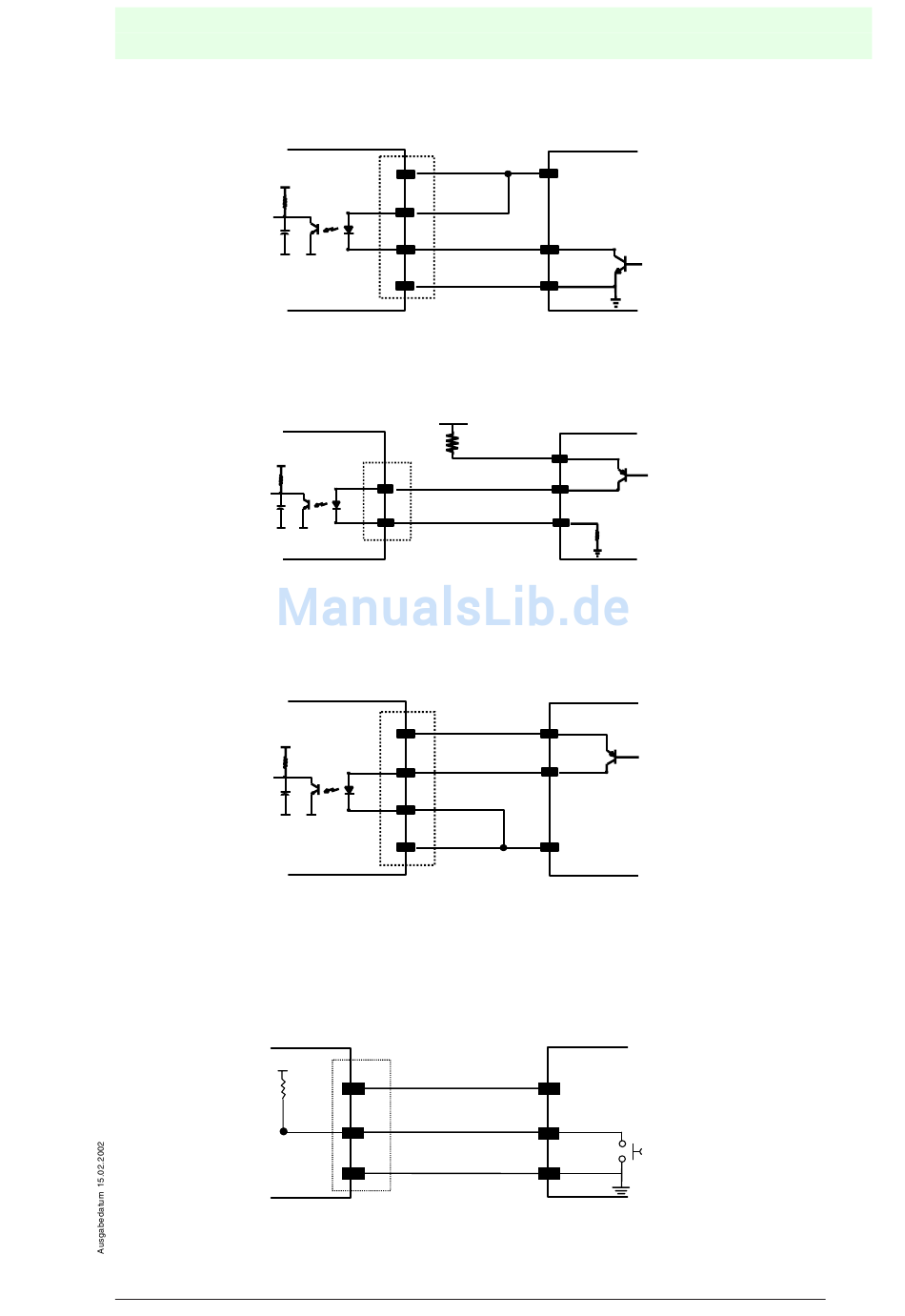

Bild 5.13:
Eingangsbeschaltung NPN mit Spannungsversorgung über den Barcodescanner
VB12
Bild 5.14:
Eingangsbeschaltung PNP mit externer Spannungsversorgung
Bild 5.15:
Eingangsbeschaltung PNP mit Spannungsversorgung über den Barcodescanner
Der Mehrzweckeingang IN1 kann für die Aktivierung der Code-Verifier-Funktion ver-
wendet werden (siehe „Store Verifier Hw" in der VisoSetup-Hilfe zu Anschlüssen) ver-
wendet werden.
VB12
Bild 5.16:
IN1-Eingangsbeschaltung
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
VB12
VS
9
+ 5V
EXT TRIG+
18
EXT TRIG-
19
25
GND
Vext
30 V DC max.
+ 5V
18
EXT TRIG+
19
EXT TRIG-
VB12
9
VS
+ 5V
EXT TRIG+
18
EXT TRIG-
19
25
GND
+ 5 V
13/9
VS
47 K
1
IN1 -
GND
22
Barcodescanner VB12
EXTERNER TRIGGER
V
Signal
Ground
EXTERNER TRIGGER
V
Signal
Ground
EXTERNER TRIGGER
V
Signal
Ground
USER INTERFACE
V
Ground
