Barcodescanner VB12
Installation
5.4
Anschlussbelegung
Das VB12-Kabel ist mit einem 25 Pin-D-Sub-Stecker für eine Verbindung mit dem
Netzteil und den Ein- bzw. Ausgangssignalen ausgestattet:

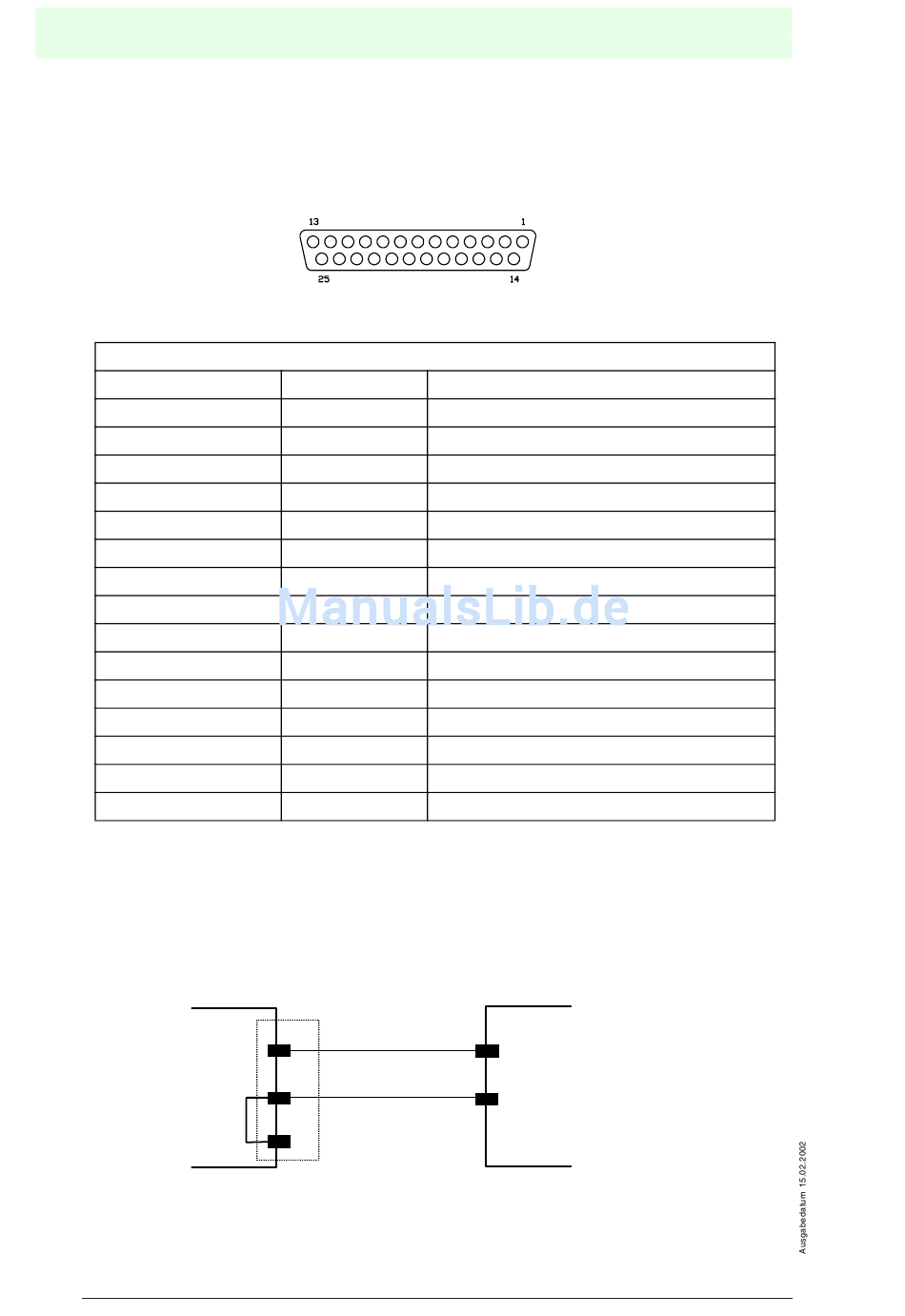

Bild 5.8:
25-Pin D-Sub-Buchse
Pin
9, 13
25
1 *
2, 21
3, 20
4
5
7
8
11
18
19
10, 12, 22
17
6, 14, 15, 16, 23, 24 NC
* Die Pins 1 und 25 sind intern miteinander verbunden.
5.4.1 Spannungsversorgung
Es werden die folgenden Pins des VB12-Anschlusssteckers verwendet:
VB12
GND
CHASSIS
Bild 5.9:
Spannungsversorgung
Die Betriebsspannung beträgt 10 V DC ... 30 V DC.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
14
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
25 Pin-D-Sub-Buchse
Bezeichnung
Funktion
10 ... 30 V DC
Betriebsspannung +
GND
Betriebsspannung -
CHASSIS
Gehäusemasse
TX232
TX RS 232 Zusatz-Interface
RX232
RX RS 232 Zusatz-Interface
RTX485-
RTX- RS 485 Hauptinterface
RTX485+
RTX+ RS 485 Hauptinterface
SGND (GND)
Signalmasse
OUT1+
Ausgang 1 +
OUT2+
Ausgang 2 +
EXT. TRIG.+
Externer Trigger +
EXT. TRIG.-
Externer Trigger -
GND
Referenz Eingang/Ausgang (Masse)
IN1 -
Eingang 1 -
Nicht angeschlossen
13/9
25
1
USER INTERFACE
10 V DC ... 30 V DC
GND
Copyright Pepperl+Fuchs, Printed in Germany
