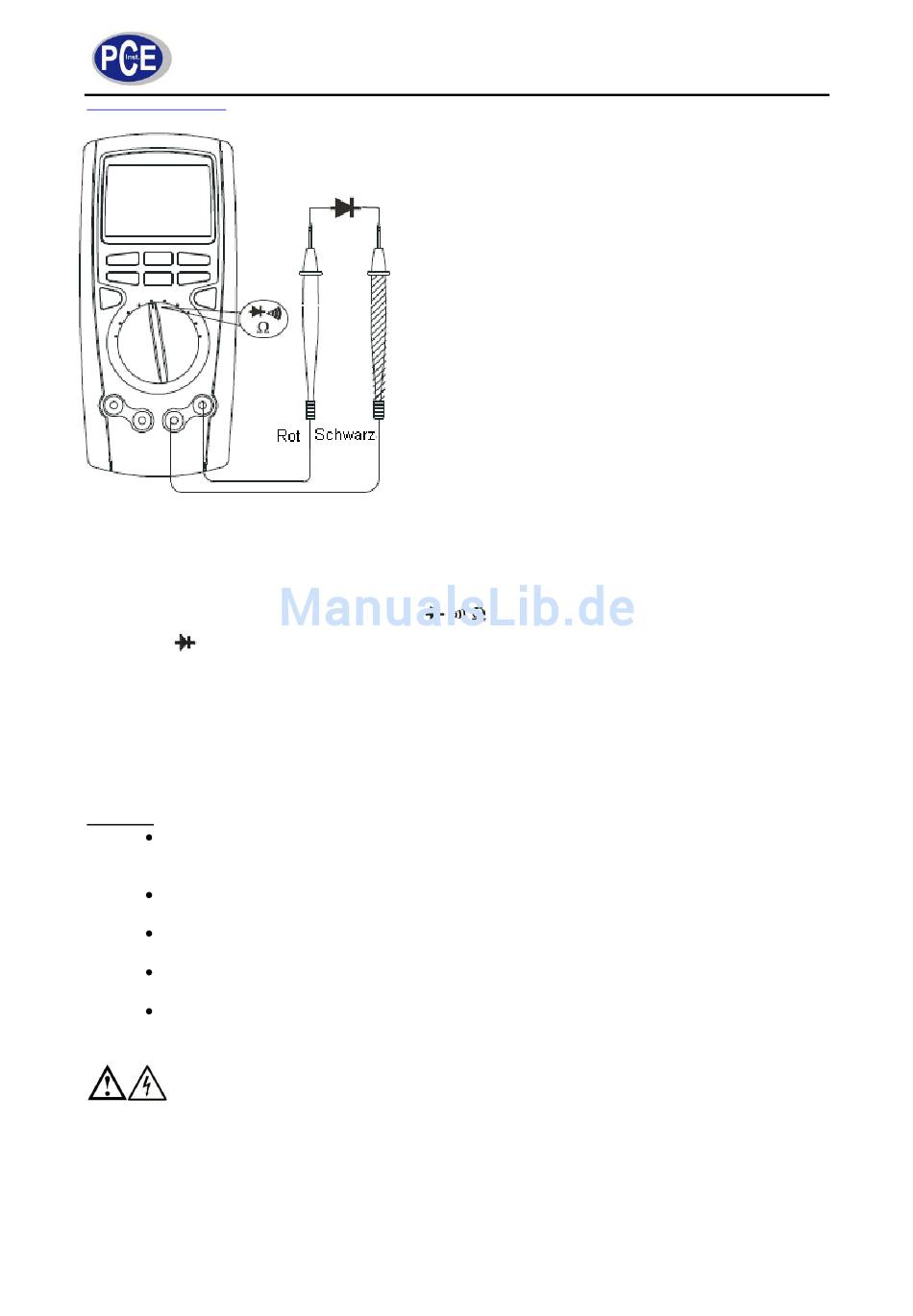

Mit der Diodenprüfung überprüfen Sie Transistoren, Dioden und Halbleiter. Das Gerät sendet ein
Signal durch die Leiter und misst dann den Spannungsverlust.
1. Stecken Sie die rote Testleitung in den Ω-Anschluss und die schwarze Leitung in den COM-
Anschluss.
2. Stellen Sie den Funktionsschalter auf
auf
um.
3. Um Messungen der Spannungsverluste bei Halbleitern zu messen, platzieren Sie die rote
Testleitung des Geräts an der Anode des Objekts, die schwarze an der Kathode. die rote
Testleitung ist positiv (+), die schwarze Leitung negativ (-) gepolt. Der Messwert kann nun
vom Display abgelesen werden.
Mit dem blauen Knopf schalten Sie zwischen Widerstand, Durchgangsprüfung und Diodenprüfung
umher.
Hinweis:
In einer Schaltung sollte eine funktionierende Diode einen Spannungsabfall zwischen 0,5
und 0,8 V verursachen. Der Spannungsabfall kann jedoch aufgrund der verschiedenen
Komponenten variieren.
Um eine korrekte Messung zu gewährleisten, verkabeln Sie das Gerät wie oben
beschrieben.
Sollte das Display OL anzeigen, ist der Stromkreis entweder nicht geschlossen oder die
Polarität ist nicht korrekt.
Die Einheit der Diodenprüfung ist Volt (V). Im Display wird der Betrag des
Spannungsabfalls angezeigt.
Die Leerlaufspannung nähert sich 2,8 V an.
5.11 Kapazität messen
Warnung!
Entladen Sie den Kondensator vor der Messung. Im Display wird DIS.C angezeigt, wenn der
Kondensator entladen wird. Dieser Prozess kann einige Sekunden dauern.
Um Schäden am Gerät oder Equipment zu vermeiden, schalten Sie den Strom ab bevor Sie
Kapazitäten von Kondensatoren messen.
Verwenden Sie die Gleichstromfunktion, um zu kontrollieren, ob der Kondensator wirklich entladen ist.
BETRIEBSANLEITUNG
und schalten Sie dann mit dem blauen Knopf
19
