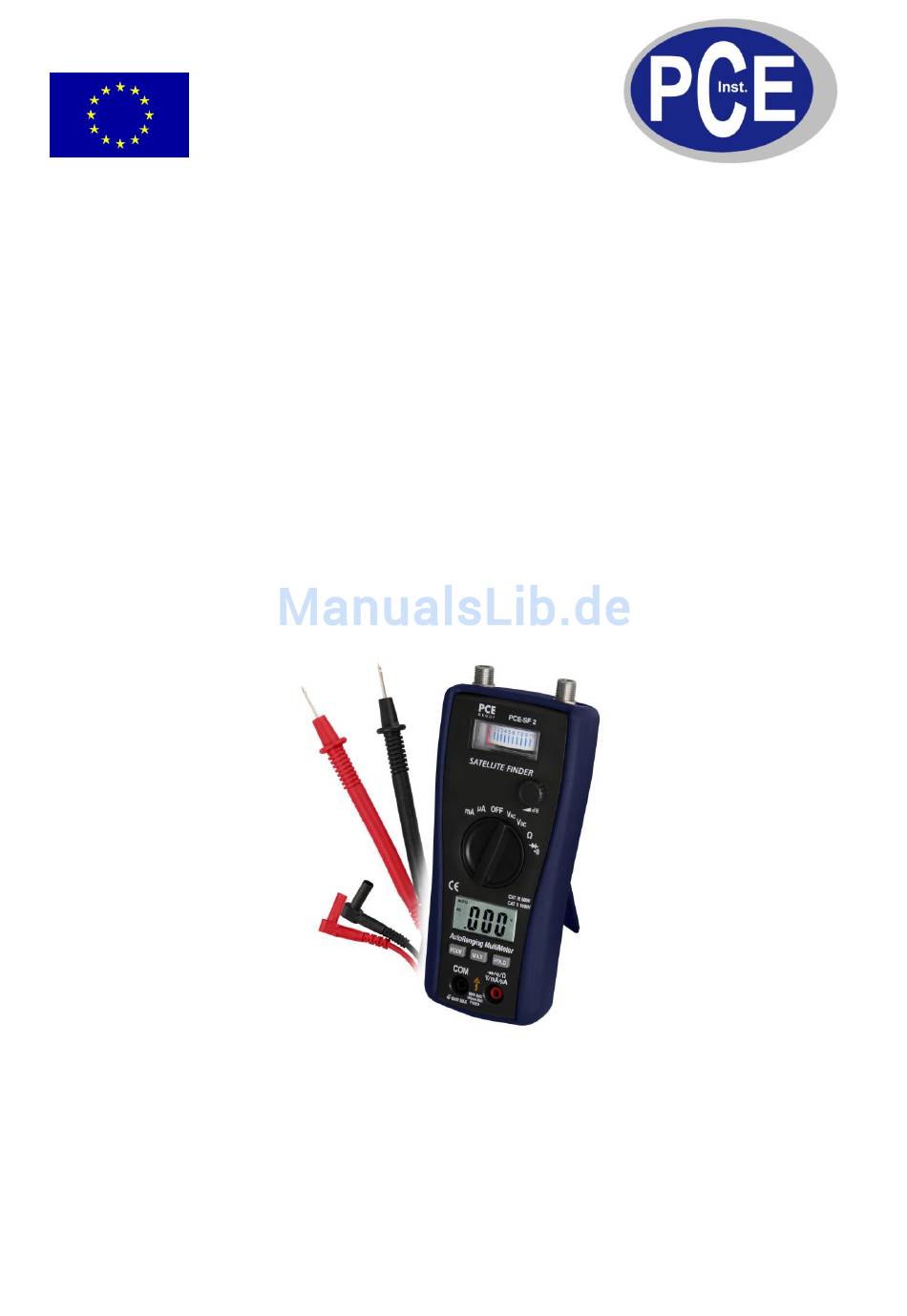

Bedienungsanleitung
Multimeter und Satellitenfinder
PCE-SF 2
Version 1.1
04.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-SF 2
Inhaltszusammenfassung für PCE Instruments PCE-SF 2
- Seite 1 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Multimeter und Satellitenfinder PCE-SF 2 Version 1.1 04.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Eigenschaften ......................3 Sicherheit ........................3 Sicherheitssymbole .......................... 6 Sicherheitsvorkehrungen ......................... 6 Beschreibung ......................4 Spezifikationen ......................5 Bedienung ......................... 6 AC/DC Spannungsmessung ........................ 6 AC/DC Strommessung ........................6 Widerstandsmessung .......................... 6 Durchgangstest ........................... 6 Diodentest ............................ -
Seite 3: Einleitung

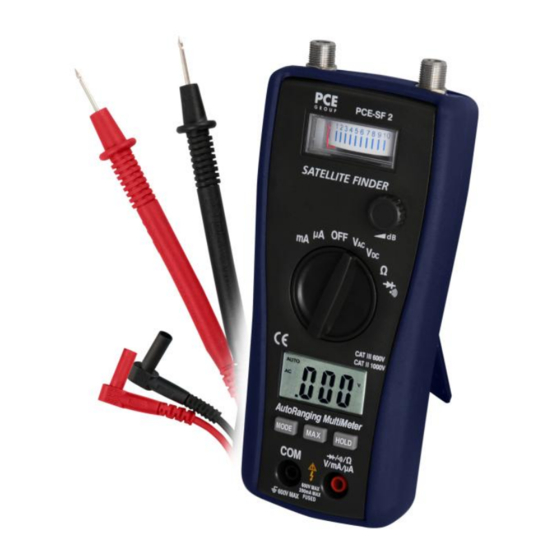

Einleitung Das PCE-SF 2 ist ein 2 in 1 Satellitenfinder und Multimeter, es erlaubt die Messung von Spannung, Strom und Widerstand, prüft den Durchgang und die Diode. Der Satellitenfinder ermöglicht die optimale Ausrichtung einer Satellitenschüssel. Ein vorsichtiger Umgang mit dem Gerät ermöglicht eine Nutzung über viele Jahre. -
Seite 4: Beschreibung
BETRIEBSANLEITUNG www.warensortiment.de Beschreibung 1. LNB Eingangsbuchse 2. REC Eingangsbuchse 3. Skala für Satellitensignal 4. Empfindlichkeitsregler 5. Funktionsdrehschalter 6. Display 7. MODE-Taste 8. MAX-Hold-Taste 9. Data-Hold-Taste 10. COM Buchse 11. V/mA/µA/Ω/ Buchse 12. Batteriefachdeckel... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Multimeter Messbereiche DCV: 200 mV; 2/ 20/ 200/ 600 V ACV: 2/ 20/ 200/ 600 V DCA: 200/ 2000 µA; 20/ 200 mA ACA: 200/ 2000 µA; 20/ 200 mA OHM: 200 Ω; 2/ 20/ 200 kΩ; 2/ 20 MΩ Auflösung DCV: 0,1 mV;... -
Seite 6: Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung AC/DC Spannungsmessung Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die V/mA/µA/Ω/ Buchse. Drehen Sie den Funktionsdrehschalter auf die Position „VDC“ bzw. „VAC“. Bringen Sie die Spitzen der Testkabel parallel in den zu messenden Stromkreislauf ein. Lesen Sie den Wert in Volt vom Display ab. -
Seite 7: Diodentest
BETRIEBSANLEITUNG www.warensortiment.de Diodentest Drehen Sie den Funktionsdrehschalter auf die / -Position. Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die V/mA/µA/Ω/ Buchse. Drücken Sie die Mode-Taste bis das -Symbol im Display angezeigt wird. Bringen Sie die Spitzen der Messleitung an die Diode an. In Durchgangsrichtung wird bei einer nicht defekten Diode die vorwärtsgerichtete Diodenspannung zwischen 0,400 Volt und 0,700 Volt angezeigt (Abb. -
Seite 8: 6.10 Sicherungsaustausch
BETRIEBSANLEITUNG www.warensortiment.de 6.10 Sicherungsaustausch Sollte eine Sicherung im Gerät defekt sein, handelt es sich in den meisten Fällen um eine Fehlbedienung des Messgerätes. Ein Sicherungswechsel darf nur von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie Fragen haben, kontaktieren Sie bitte die PCE Deutschland GmbH. Bevor Sie das Gehäuse öffnen um eine Sicherung zu wechseln, stellen Sie sicher, dass die Testkabel entfernt worden sind. - Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm WEEE-Reg.-Nr.DE69278128...
