I.
Einführung
II.
Spezifikation
III.
Funktionalitäten
IV. Messvorbereitung/Messung
V.
Kalibrierung / Rekalibrierung
I. Einführung
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen
Sie das Multimeter nur in der beschriebenen Form, sonst erlischt die Garantie.
Umweltbedingungen:
Reparaturarbeiten an dem Multimeter sollten nur durch die PCE Deutschland GmbH durchgeführt werden.
Halten Sie bitte das Multimeter sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein
gültigen Normen und Standards und ist zertifiziert (CE). Das Messgerät entspricht der IEC 1010-1 / 600 V
CATIII / Schutzklasse II / doppelt isoliert. Es ist für den Gebrauch in Innenräumen vorgesehen.
Bitte beachten/ befolgen Sie die nachstehenden Punkte:
Warnhinweise an dem Multimeter unbedingt beachten.
•
Gerät keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aussetzen.
•
Starke Erschütterungen vermeiden.
•
Messgerät nicht in Gegenwart von brennbaren Gasen, Dämpfen oder Lösungsmitteln einsetzen.
•
Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein.
•
Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
•
Technikern der PCE Deutschland GmbH durchgeführt werden.
Vor jedem Wechsel des Messbereiches die Messspitzen vom Messobjekt entfernen.
•

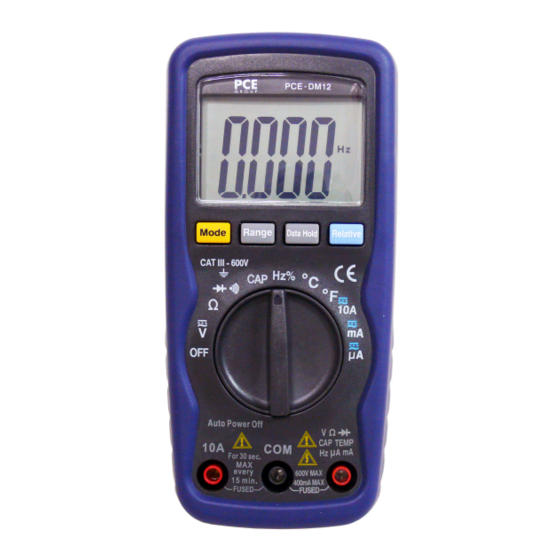

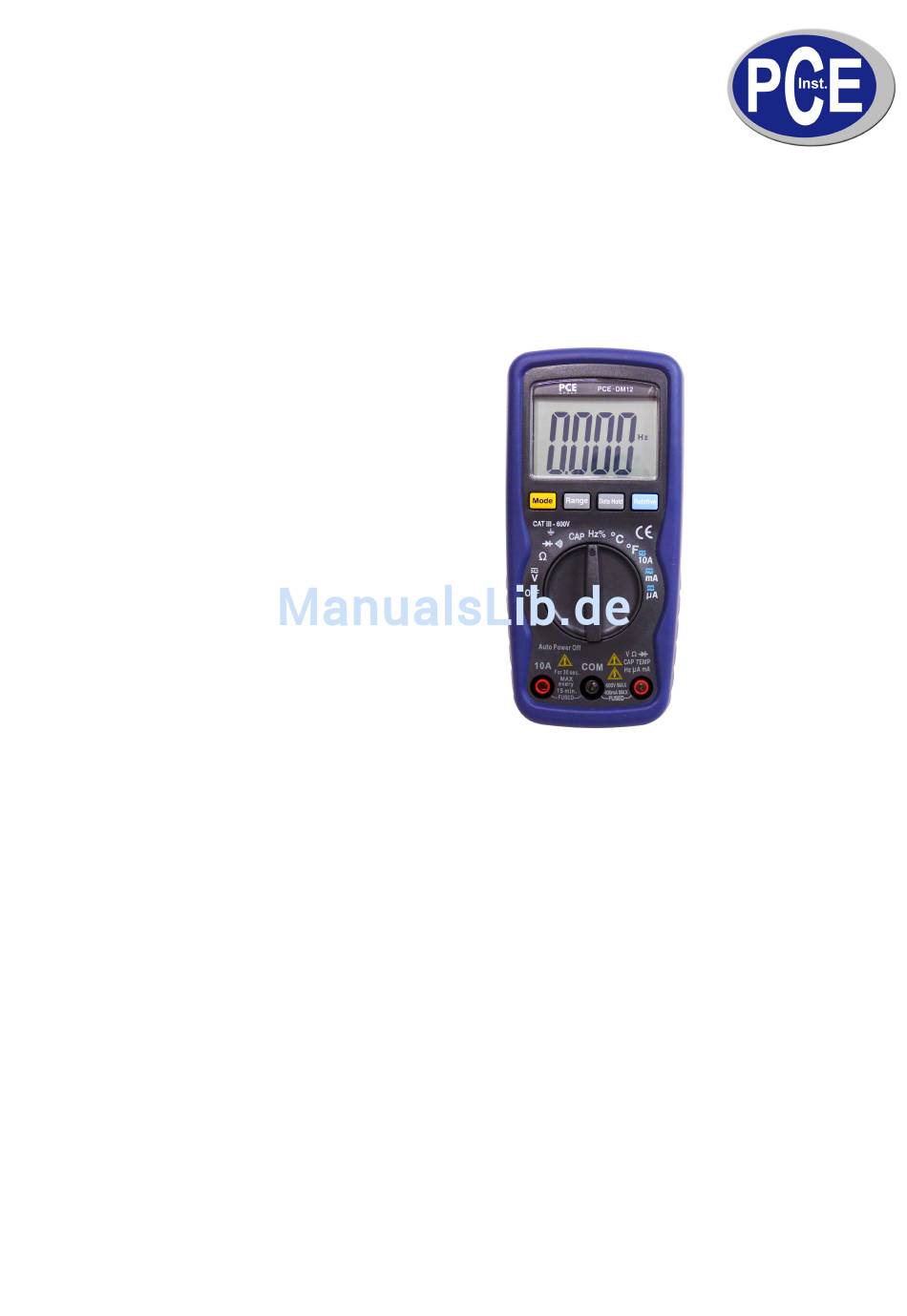

Bedienungsanleitung
Digital Multimeter
PCE-DM12
Umgebungsfeuchtigkeit max.
Umgebungstemperaturbereich
= <70 % r.F.
= 0 ... +50 ° C
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Tel: 02903 976 99-0
Fax: 02903 976 99-29
info@warensortiment.de
www.warensortiment.de
Werbung
Verwandte Anleitungen für PCE Instruments PCE-DM12
Inhaltszusammenfassung für PCE Instruments PCE-DM12
- Seite 1 Im Langel 4 D-59872 Meschede Tel: 02903 976 99-0 Fax: 02903 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Digital Multimeter PCE-DM12 Einführung Spezifikation III. Funktionalitäten IV. Messvorbereitung/Messung Kalibrierung / Rekalibrierung I. Einführung Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Multimeter nur in der beschriebenen Form, sonst erlischt die Garantie.
-
Seite 2: Spezifikation
Vor jeder Messung sind Prüfleitungen und Messzange auf Beschädigungen zu prüfen. • Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine Beschädigung • der Bedienelemente zu vermeiden. Keine technischen Veränderungen an dem Multimeter vornehmen. • II. Spezifikation AC Strom Bereich / Auflösung / Genauigkeit (autom. - Seite 3 Kapazität Bereich / Auflösung / Genauigkeit (autom. Bereichswahl) 4,000 nF / 1 pF / ±5,0 % ±50dgt 40,00 nF / 10 pF / ±5,0 % ±7dgt 400,0 nF / 0,1 nF / ±3,0 % ±5dgt 4,000 µF / 1 nF / ±3,0 % ±5dgt 40,00 µF / 10 nF / ±3,0 % ±5dgt 200,0 µF / 0,1 µF / ±5,0 % ±5dgt Maximaler Eingangswert...
-
Seite 4: Display-Symbole
Umgebungsbedingungen < 70 % relative Feuchtigkeit / 0 ... +50 ° C Isolation Klasse 2, doppelt isoliert Schutzart / Normung IEC 1010-1, 600 V CAT III III. Funktionalitäten 1. LCD - Display 2. Funktionswahlschalter 3. 10 A positv – Eingangsbuchse 4. -
Seite 5: Messvorbereitung / Messung
IV. Messvorbereitung / Messung RANGE-Taste (Auto- und Manuelle Bereichstaste) Drücken Sie die „RANGE“-Taste (7) einmal um den manuellen Modus auszuwählen. Jedesmal, wenn Sie in diesem Modus die „RANGE“-Taste drücken wird der Bereich erhöht (ein höherer Wert erscheint im Display). Wenn der Höchstbereich erreicht ist, führt ein weiteres Drücken dieser Taste zur Bereichsverkleinerung bis zum kleinst möglichen Bereich. - Seite 6 Widerstandsmessung und Durchgangsprüfung Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Stecken Sie die schwarze Prüfleitung in die COM – Buchse (4) und die rote Prüfleitung in die rote positiv –...
- Seite 7 Frequenz oder Schließwinkelmessung Bringen Sie den Funktionswahlschalter (2) in die Hz/% – Position. Stecken Sie die schwarze Prüfleitung in die COM – Buchse (4) und die rote Prüfleitung in die positiv – Buchse (5). Wählen Sie die Betriebsart Hz oder % mit der Modus - Taste (6) Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte.
-
Seite 8: Kalibrierung / Rekalibrierung
Batteriewechsel Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn des Austausches die Spannungsfreiheit des Gerätes. Entfernen Sie alle Messleitungen bevor Sie das Gerät öffnen. Zum Batteriewechsel legen Sie das Gerät mit der Vorderseite auf eine weiche Unterlage und öffnen Sie den schwarzen Batteriedeckel durch lösen der beiden Schrauben auf der Rückseite des Gerätes.
