Verwandte Anleitungen für Midas MIDA.Quick
Inhaltszusammenfassung für Midas MIDA.Quick

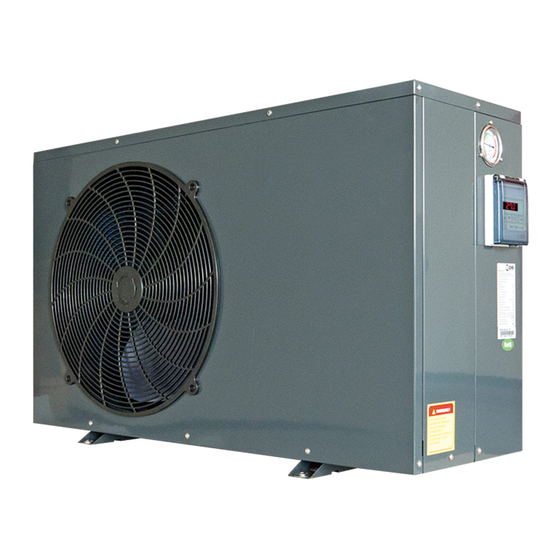

- Seite 1 Schwimmbad-Wärmepumpe MIDA.Quick Montage- und Betriebsanleitung Für künftige Verwendung aufbewahren! DEUTSCH – April 2018...
- Seite 3 Tieren oder Sachen sowie am Gerät selbst, die durch un- sachgemäße Anwendung, durch Nichtbeachtung oder ungenü- gende Beachtung der in dieser Montage- und Betriebsanleitung enthaltenen Sicherheitskriterien entstehen bzw. durch Abände- rung der Anlage oder der Verwendung von nicht geeigneten Er- satzteilen verursacht werden. Schwimmbad-Wärmepumpe – MIDA.QUICK...
- Seite 4 (Technische Produktdokumentation - Schutzvermerke zur Be- schränkung der Nutzung von Dokumenten und Produkten) Das Urheberrecht an der vorliegenden technischen Dokumenta- tion verbleibt bei der MIDAS Pool & Fountain Products GmbH. Die vorliegende Dokumentation ist für den Betreiber bestimmt. Die Weitergabe sowie Vervielfältigung der vorliegenden techni- schen Dokumentation, Verwertung und Mitteilung deren Inhal- tes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 5 Fertigungsstandards hergestellt. Die vorliegen- de Montage- und Betriebsanleitung enthält sämtliche notwendi- gen Informationen zu Installation, Störungsbeseitigung, Entlee- rung und Wartung. Für Fragen und Anregungen sprechen Sie uns gerne an. Ihr Team von MIDAS Pool & Fountain Products GmbH Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 7: Inhaltsverzeichnis
ERWENDUNG ..............12 IEFERUMFANG TECHNISCHE DATEN ............13 ....13 EISTUNGSDATEN DER CHWIMMBAD ÄRMEPUMPE ....16 BMESSUNGEN DER CHWIMMBAD ÄRMEPUMPE 2.2.1 »MIDA.QUICK 4/6/8/10/13/17« ....16 BMESSUNG 2.2.2 »MIDA.QUICK 21/26« ......17 BMESSUNG SICHERHEITSHINWEISE ............19 ..............20 UALIFIKATION ......21 EFAHREN DURCH ELEKTRISCHE NERGIE ......23 EFAHREN DURCH MECHANISCHE NERGIE R410A .......24... - Seite 8 ........... 62 ARTUNG JÄHRLICH Ü ) ....... 63 BERWINTERN ERÄT WINTERFEST MACHEN STÖRUNGSBESEITIGUNG ............ 65 ............65 TÖRUNGSBESEITIGUNG 8.1.1 )......... 66 EHLERCODES TEUERUNG 8.1.2 ..........67 LÜSSIGKEITS ECKAGE ANHANG ................69 ..............69 NTSORGUNG .............. 70 EWÄHRLEISTUNG Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 9: Identifikation
In diesem Fall kann die Sicherheit und deren Schutz beeinträchtigt werden. Für hieraus entstehende Schäden haftet das Unternehmen MIDAS Pool & Fountain Products GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: ● das Beachten aller Hinweise der Montage- und Betriebsan- leitung ●... -
Seite 10: Sachwidrige Verwendung
Öffnen von unter Druck stehenden Systemen ● die Änderung der Steuerungssoftware ohne vorherige Ab- sprache mit der MIDAS Pool & Fountain Products GmbH ● Veränderungen am Gerät, sowie An- und Umbauten ohne vorherige Absprache mit der MIDAS Pool & Fountain Pro- ducts GmbH ●... - Seite 11 Ausschließlich Originalersatz- und Verschleiß- teile des Herstellers verwenden! ● Keine Veränderungen, An- oder Umbauten am Gerät ohne schriftliche Genehmigung der MIDAS Pool & Fountain Products GmbH vor- nehmen! ● Sicherheits- und Schutzeinrichtungen zu kei- nem Zeitpunkt demontieren, überbrücken oder manipulieren!
-
Seite 12: Ieferumfang
Sie beliefert hat. Im Lieferumfang sind enthalten: ● 1 x Schwimmbad-Wärmepumpe ● 1 x Montage- und Betriebsanleitung ● 4 x Gummifüße ● 2 x Anschlussverschraubungen d50 x 1 ½“ ● 1 x Winkeltülle mit Kondensat-Ablassschlauch ● 1 x Winterabdeckung Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 13: Technische Daten
32 kg 35 kg 48 kg Gewicht inkl. Verpackung 37 kg 39 kg 54 kg Kältemittel R410A R410A R410A Zugrundeliegende Messbedingungen: ** Außentemperatur 24°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% * Außentemperatur 15°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 14 49 kg 63 kg 97 kg Gewicht inkl. Verpackung 56 kg 70 kg 111 kg Kältemittel R410A R410A R410A Zugrundeliegende Messbedingungen: ** Außentemperatur 24°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% * Außentemperatur 15°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% Schwimmbad-Wärmepumpe – MIDA.QUICK...
- Seite 15 1.200 mm x 490 mm x 1.280 mm Gewicht (netto) 103 kg 130 kg Gewicht inkl. Verpackung 118 kg 140 kg Kältemittel R410A R410A Zugrundeliegende Messbedingungen: ** Außentemperatur 24°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% * Außentemperatur 15°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 16: Abmessungen Der Schwimmbad-Wärmepumpe
Technische Daten Abmessungen der Schwimmbad-Wärmepumpe 2.2.1 Abmessung »MIDA.QUICK 4/6/8/10/13/17« Größe/Typ MIDA.QUICK 4/6 MIDA.QUICK 8/10/13 MIDA.QUICK 17 270 mm 350 mm 400 mm 98 mm 98 mm 101 mm 290 mm 372 mm 470 mm 811 mm 974 mm 1134 mm... - Seite 17 Technische Daten 2.2.2 Abmessung »MIDA.QUICK 21/26« Größe/Typ MIDA.QUICK 21 MIDA.QUICK 26 475 mm 475 mm 102 mm 102 mm 470 mm 470 mm 1.120 mm 1.120 mm 1.240 mm 1.240 mm 475 mm 475 mm 423 mm 423 mm 790 mm...
-
Seite 19: Sicherheitshinweise
Linie, den Sicherheitshinweis. Grundsätzlich wird zwischen vier Warnstufen unterschieden und durch entsprechende Signalwörter und Farbgebung ge- kennzeichnet: unmittelbare Lebensgefahr GEFAHR WARNUNG mögliche Lebens- oder Verletzungsgefahr VORSICHT mögliche Verletzungsgefahr ACHTUNG mögliche Sachbeschädigung keine Gefahren/ keine Sachbeschädigung HINWEIS Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 20: Qualifikation
Fehlverhalten im Umgang mit der Schwimmbad-Wärmepumpe. ● Arbeiten an der Energie- und Betriebsmittel- versorgung sind nur von Fachpersonal durch- zuführen! ● Das Gerät darf nur von autorisierten, ausge- bildeten und eingewiesenen Personen be- dient, gewartet und/oder instandgesetzt wer- den! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 21: Gefahren Durch Elektrische Energie
Einrichtun- gen nur von Elektro-Fachpersonal und im ausgeschalteten Zustand durchführen lassen! Gerät vom Stromnetz trennen, wenn mit Werkzeugen spannungsführende Teile des Gerätes zugänglich sind! ● Geräteeinhausung stets verschlossen halten! Zugang nur durch autorisiertes Personal! Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 22 Feuer oder elektrischem Schlag führen. ● Das Gerät darf nicht in der Nähe von leicht entzündlichen Gasen und Dämpfen installiert werden! ● Fehlerstromschutzeinrichtung (FI-Schutz- schalter, RCD) mit einem Bemessungsdiffe- renzstrom von < 30 mA installieren! Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 23: Gefahren Durch Mechanische Energie
Wärmepumpe stecken! ● Bei dem Auftreten einer Störung ist das Gerät noch vor der Fehlersuche abzuschalten, zu sichern und Fachpersonal zu informieren! ● Gerät von der Stromversorgung physisch trennen! ● Gerät niemals ohne fest installiertes Lüftergit- ter betreiben! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 24: Gefahren Durch Kältemittel R410A
● Angemessene Belüftung sicherstellen! ● Persönliche Schutzausrüstung tragen, wenn ein Kontakt mit dem Kältemittel nicht ausge- schlossen werden kann: Schutzkleidung, Schutzhandschuhe, Augen- und Gesichts- schutz tragen! ● Ergänzende Informationen sind dem Sicher- heitsdatenblatt des Stoffes zu entnehmen! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 25: Gefahren Durch Emissionen
Es besteht grundsätzlich Brandgefahr, wenn im Nahbereich der Schwimmbad-Wärmepumpe Gas austritt. Es kann zur Entzündung kommen. ● Die Schwimmbad-Wärmepumpe darf nicht in der Nähe von entflammbarem Gas oder Dämpfen aufgestellt werden! ● Im Nahbereich der Schwimmbad- Wärmepumpe nicht rauchen oder offene Feu- Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 27: Installation Und Anschluss
Wärmepumpe eingestellt wird. Die Wärmepumpe muss an den Filtrationskreislauf des Schwimmbeckens hinter dem Filter und vor der Wasseraufbereitungsanlage (automati- scher Chlor-Dosierer, Ozonisator, usw.) angeschlossen sein. Typische Schaltung des Filtrationskreislaufs ist auf der nachfol- genden Abbildung dargestellt. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 28: Transport Und Verpackung
-Rücklaufkennzeichnungen auf der Schwimm- bad-Wärmepumpe zu überprüfen. Transport und Verpackung Aus Transportgründen befindet sich das Zubehör (unter ande- rem Verschraubungen für den wasserseitigen Anschluss) in ei- ner separaten Verpackung. Diese befindet sich in der Umver- packung. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 29: Betriebs- Und Umgebungsbedingungen
Rückschlagventil mit Titanfeder zu instal- lieren. Wenn dieses Ventil fehlt, kommt es bei ei- nem Stillstand der Filtration zur Erhöhung der Chlor-Konzentration im Bereich des Wärmetau- schers der Wärmepumpe über zulässigen Wert und zu dessen Beschädigung. Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 30 Zufuhr am Hauptventil der Zulei- tung abzuschalten und der Zustand zu si- chern! Der Druckabfall ist über das Manome- ter zu beobachten! Erst im drucklosen Zu- stand mit den Arbeiten beginnen! ● Sicherheitsabstand einhalten! Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 31: Aufstellort Schwimmbad-Wärmepumpe
Geräts wieder angesaugt werden würde! ● Die Schwimmbad-Wärmepumpe nicht direkt an einer Wand montieren! ● Die Schwimmbad-Wärmepumpe darf nicht in der Nähe von Sträuchern oder zu nah an Ge- genständen aufgestellt werden, die eine Luft- zufuhr verhindern könnten! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 32: Abstand Zum Schwimmbad
Pumpen anschließen. Das Standardmodell ist mit Klebefittings ausgestattet, die 32- oder 50-mm-PVC-Rohre für die Verbindung zum Schwimmbad - oder zum Wellness-Pool aufnehmen. Bei Verwendung eines Adapters von Nennweite 50 auf 40 können Rohre der Nennweite 40 verwendet werden. Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 33 Diese ist für die Aufnahme des beigefügten-20 mm-Vinylschlauches ausgelegt, der von Hand aufgesteckt und zu einem geeigneten Ablauf ge- führt werden kann. Gegebenenfalls kann eine Drainage zwischen Boden und Schwimmbad-Wärmepumpe einge- bracht werden, um das Wasser abzuführen. Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 34: Verwendung Des Bypasses
»Aufheizung« in Betrieb. Warten Sie ab, bis sich der Druckwert auf dem Manometer stabilisiert. Anschließend durch langsames Öffnen des Kugelhahns 1 und langsames Schließen des Ku- gelhahns 3 (max. bis zur Mitte) den Wasserdurchfluss verrin- gern, bis die gewünschte Temperaturdifferenz zwischen Was- servorlauf und Wasserrücklauf vorliegt. Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 35 Das Manometer an der Schwimmbad- Wärmepumpe zeigt nicht den Wasserdruck an, sondern den Druck im Kältemittelkreislauf. Dabei gilt: ● weniger Wasserdurchfluss: Wärmeabgabe wird verlangsamt und der Druck steigt an ● höherer Wasserdurchfluss: Wärmeabgabe wird erhöht und der Druck sinkt Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 36: Elektrischer Anschluss
Sicherung) muss sich leicht zugänglich und in Sichtweite des Geräts befinden. Dies ist bei Klimaanlagen und Wärmepumpen in Gewerbe- und Wohnbereichen gängige Praxis. Auf diese Weise wird das Einschalten des unbeaufsichtigten Geräts ver- hindert und das Ausschalten der Stromversorgung am Gerät zu dessen Wartung ermöglicht. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 37: Fehlerstromschutz (Fi-Schalter)
Beschädigungen untersuchen! ● Lose Verbindungen beseitigen! ● Arbeiten an der elektrischen Versorgung oder frei zugänglichen stromführenden Einrichtun- gen nur von Elektro-Fachpersonal und im ausgeschalteten Zustand durchführen lassen! ● Geräteeinhausung stets verschlossen halten! Zugang nur durch autorisiertes Personal! Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 38 30 mA < 0,1 sec n x 0,5 mm 10 ~ 16 A 3 x 2,5 mm 2,5 mm 20 A 30 mA < 0,1 sec 16 ~ 25 A 3 x 4 mm 4 mm 32 A 30 mA < 0,1 sec Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 39: Elektrischer Schaltplan
Installation und Anschluss 4.5.3 Elektrischer Schaltplan Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 40 AI01 GND Ansaugtemperatur (Eingang) AI02 GND Wasservorlauftemperatur (Eingang) AI03 GND Wasserrücklauftemperatur (Eingang) AI04 GND Verdampfergehäuse-Temperatur (Eingang) AI05 GND Umgebungstemperatur (Eingang) AI06 GND Ventilator-Ablufttemperatur Primär-Transformator Sekundär-Transformator nicht verwendet CN19 nicht verwendet 5V CN16 GND nicht verwendet Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 41: Gerätebeschreibung
Lüfter zum Ansaugen der Frischluft, einem Wasserzulauf und einem Wasserablauf, integriert in einem spritzwasserge- schützten Gehäuse mit Bodenwanne und Kondensatablauf. Die Bedienung erfolgt über ein LED-Display. Lüfter mit Lüftergitter Gehäuse Manometer Füße zum Aufstellen und Befestigen LED-Display Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 42 Das Gerät besitzt einen wirtschaftlichen Rotationsverdich- ter, sowie einen geräuscharmen Lüftermotor, die geringe Betriebsgeräusche garantieren. Moderne Steuerung ● Das Gerät verfügt über eine Mikrocomputer-Steuerung, mit der sämtliche Betriebsparameter eingestellt werden kön- nen. Der Betriebsstatus kann über ein LED-Display ange- zeigt werden. Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 43: Verwendung Und Betrieb
Verwendung und Betrieb Verwendung und Betrieb Die Schwimmbad-Wärmepumpe »MIDA.QUICK« wird über das integrierte LED-Display bedient. Die einzelnen Funktionen, die Bedienung, sowie mögliche Ein- stellungen werden auf den nachfolgenden Seiten beschrieben. Funktion und Bedienung der Steuerung Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 44 TIMER OFF Schwimmbad-Wärmepumpe automatisch ausschal- CLOCK Einstellung der Uhrzeit und des Timers Auswahl und Einstellungen MODE Betriebsmodus »COOL«, »HEAT« und »AUTO« einstellen Umschalten zwischen Temperaturanzeige in Grad °C/°F Celsius (°C) oder Grad Fahrenheit (°F) LED-Display Wertanzeige im LED-Display Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 45: Starten Und Abschalten
LED-Display mit der Taste »Start/Stopp« möglich. 6.1.1.1 Starten der Schwimmbad-Wärmepumpe Auf die Taste »Start/Stopp« drücken, um die Schwimmbad- Wärmepumpe zu starten. Wenn die Schwimmbad-Wärmepumpe eingeschaltet (Start) ist, leuchtet die Taste »Start/Stopp« ROT und auf dem LED-Display erscheint die Wasserzulauftemperatur. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 46: Abschalten Der Schwimmbad-Wärmepumpe
(Stopp) ist, werden auf dem LED-Display die Uhrzeit und der gewählte Betriebsmodus (HEAT/ AUTO/ COOL) angezeigt HINWEIS Überladungsschutzprogramm Die Schwimmbad-Wärmepumpe ist mit einem Überladungsschutzprogramm ausgerüstet. Dieses verhindert den Start des Geräts für mindestens 3 Minuten nach Abschaltung. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 47: Einstellung »Uhrzeit
7. Taste »CLOCK« drücken, bis die Stundenangabe aufhört zu blinken. HINWEIS Sicherung der Eingaben »Uhrzeit« Die Sicherung der Einstellwerte erfolgt mittels Betä- tigung der Taste »CLOCK« oder erfolgt automa- tisch, wenn innerhalb von 5 Sekunden keine ande- re Taste betätigt wird. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 48: Einstellung »Timer
Zeitraum über in Betrieb sein soll. Daher ist es möglich, ein zeit- lich versetztes Einschalten und ein vorheriges Abschalten zu programmieren, oder auch einen Zeitraum (beispielsweise Nachtstunden) einfach sperren. Der Zustand der jeweiligen Timer-Funktion wird mit einer grü- nen bzw. roten Statusanzeige angezeigt. Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 49 »▼« zum Vermindern des Minu- tenwertes drücken. HINWEIS Sicherung der Eingaben »TIMER ON« Die Sicherung der Einstellwerte erfolgt mittels Betä- tigung der Taste »TIMER ON« oder erfolgt automa- tisch, wenn innerhalb von 5 Sekunden keine ande- re Taste betätigt wird. Schwimmbad-Wärmepumpe – MIDA.QUICK...
- Seite 50 »▼« zum Vermindern des Minu- tenwertes drücken. HINWEIS Sicherung der Eingaben »TIMER OFF« Die Sicherung der Einstellwerte erfolgt mittels Betä- tigung der Taste »TIMER OFF« oder erfolgt auto- matisch, wenn innerhalb von 5 Sekunden keine andere Taste betätigt wird. Schwimmbad-Wärmepumpe – MIDA.QUICK...
- Seite 51 8. Taste »Start/Stopp« drücken, um die Timer-Programmierung aus- zuschalten. 6.1.3.4 Beenden der Timer-Programmierung »TIMER OFF« 1. Taste »TIMER OFF« drücken, bis die Zeitangabe zu blinken be- ginnt. 2. Taste »Start/Stopp« drücken, um die Timer-Programmierung aus- zuschalten. Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 52: Anzeige/ Einstellung »Wassertemperatur
2. Taste »Start/Stopp« 5 Sekunden lang drücken, bis ein akustisches Signal (Piep-Ton) zu hören ist. Die Tasten des LED-Displays sind wieder freigegeben. Es kön- nen wieder Eingaben getätigt o- der Funktionen angewählt wer- den. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 53: Ansteuerung Der Umwälzpumpe/ Filteranlage
Anschluss DI 01 (Fernschaltung EIN/AUS) auf der Control- ler-Platine PC1001 oder PC1002 verbunden wird. Wenn die Umwälzpumpe an ist, schließt der Flow Switch. Somit ist der EIN/AUS-Kontakt auf der Platine geschlossen und die Wärme- pumpe startet. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 54: Separate Steuerung Umwälzpumpe/ Wärmepumpe
App über ein Smartphone oder Tablet gesteuert werden. Dazu ist ein Wi-Fi-Modul im Gerät anzuschließen und zu installieren. HINWEIS Handbuch »Wi-Fi Modul « Weiterführende Informationen zur Installation und Steuerung der Schwimmbad-Wärmepumpe über das Wi-Fi-Modul sind dem separaten Handbuch zu entnehmen. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 55: Inbetriebnahme Des Gerätes
Schwimmbad erreicht ist. Wenn dies der Fall ist, schaltet die Schwimmbad-Wärmepumpe automatisch ab. Die Schwimmbad-Wärmepumpe schaltet sich automatisch wieder ein (vorausgesetzt die Schwimmbad-Pumpe läuft), sobald die Temperatur im Schwimmbadwasser um 2°C un- ter die gewünschte festgelegte Temperatur gefallen ist. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 56: Regulierung Des Wasserzulaufs
-Rücklauf erreicht wird (vgl. Schaubild „ Kapitel 4). Die Einstellung kann überprüft werden, indem die Temperatur- werte für »Zulauf (t02)«/ »Rücklauf (t03)« auf dem LED-Display aufgerufen werden. Dabei ist nachfolgendes beschriebenes Verfahren zu beachten. 1. Taste »Modus« 10 s drücken. Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 57 3. Taste »Modus« zum Bestätigen drücken. 4. Taste »▲« drücken, bis der Wert »t02« angezeigt wird. 5. Taste »Modus« drücken, um den Wasserzulauf-Wert anzei- gen zu lassen. 6. Taste »Modus« drücken, um zur Anzeige »t02« zurück zu kehren. Schwimmbad-Wärmepumpe – MIDA.QUICK...
- Seite 58 Ventils« bewirkt eine geringere Ausgabe oder eine Erhöhung des ∆t. 10. Die Schließung des »Bypass- Ventils« bewirkt eine größere Wasserausgabe oder eine Verminderung des ∆t. 11. Taste »Start/Stopp« 2 x drü- cken, um das Menü zu verlas- sen. Schwimmbad-Wärmepumpe – MIDA.QUICK...
-
Seite 59: Wartung Und Inspektion
Teile verwendet werden, d. h. Teile, die denselben Sicherheitsstandard auf- weisen! Werden diese Empfehlungen nicht eingehalten, erlischt die Gewährleistung. ● Defekte Bauteile sind nur durch autorisierte Fachhändler zu reparieren! ● MIDAS Pool & Fountain Products GmbH kontaktieren! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 60: Wartung
Beschädigungen untersuchen! ● Lose Verbindungen beseitigen! ● Arbeiten an der elektrischen Versorgung oder frei zugänglichen stromführenden Einrichtun- gen nur von Elektro-Fachpersonal, das auch hinsichtlich der Kühlmittel-Handhabung über die erforderliche Kompetenz verfügt, und im ausgeschalteten Zustand durchführen lassen! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 61: Allgemeine Wartung
Lassen Sie im Winter das Wasser vollständig aus der Schwimmbad-Wärmepumpe und aus dem Wassersystem ablaufen, um ein Einfrieren des Wassers in der Pumpe o- der im System zu verhindern. Weitere Informationen zum »Überwintern« sind dem Kapitel 7.3 zu entnehmen. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 62: Wartung - Jährlich
(Warnung: Niemals ein Hochdruckgerät benutzen). ● Möglich ist auch die Verwendung eines Staubsaugers mit einer Polsterbürste. ● Überprüfen der Kondensat-Ableitung auf Verschmutzung oder Verstopfung. ● Überprüfen der Hydraulik-Dichtheit des Kondensators ● Überprüfen der Wasser- und Stromanschlüsse auf Be- schädigungen. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 63: Überwintern (Gerät Winterfest Machen)
Wärmepumpe mit geeigneten Mitteln verschließen, damit das Eindringen von Fremdkörpern verhindert wird. Abdecken der Schwimmbad-Wärmepumpe mit der Winter- abdeckung. HINWEIS Garantieanspruch Der Garantieanspruch verfällt, falls die Winterfest- machung unsachgemäß erfolgt und daraufhin eine Beschädigung der Schwimmbad-Wärmepumpe eintritt. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 65: Störungsbeseitigung
Fachpersonal (Klima- techniker) durchgeführt werden! ● Bei immer wiederkehrenden Störungen ist unverzüglich Fachpersonal zu verständigen! Hersteller kontaktieren, wenn die Störung nicht durch Fachpersonal behoben werden kann! ● Der Betrieb mit offensichtlichen Störungen ist in jedem Fall untersagt! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 66: Fehlercodes (Steuerung)
Wassersystem auf chend. Verstopfung prüfen. Primärer Frost- Umgebungstemperatur schutz gestartet zu niedrig. Sekundärer Umgebungstemperatur Frostschutz zu niedrig. gestartet Datenübertra- Datenübertragungsfeh- Verbindung zwischen gungsfehler ler zwischen Steuerung Steuerung und Hauptpla- und Hauptplatine. tine überprüfen. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 67: Flüssigkeits-Leckage
Pumpe weiterläuft. Wenn kein Wasser mehr aus der Auffangwanne läuft, handelt es sich um Kon- denswasser. Alternativ kann das ablaufende Wasser auf seinen Chlorgehalt getestet werden. Ist kein Chlor enthalten handelt es sich um Kondenswasser. Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 69: Anhang
Wärmepumpen dieses Typs unter WEEE-Nr. 54436223 regis- triert Nicht mehr benötigte Geräte sind gemäß EU-Richtlinien 2012/19/EG (WEEE) und EU-Richtlinie 2011/65/EU (RoHS) zum Recyceln bzw. fachgerechter Entsorgung gefährlicher Stof- fe und Materialien bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsorgen! Schwimmbad-Wärmepumpe – MIDA.QUICK... -
Seite 70: Gewährleistung
Falls eine Rücksendung erforderlich ist wir diese durch uns ver- anlasst. Hierzu stets das ausgefüllte Reklamationsformular mit der von uns vorab vergebenen Vorgangsnummer beifügen. Bei Beanstandungen ist das Gerät in der Originalverpackung oder einer entsprechend geeigneten Verpackung (ACHTUNG: Gefahr von Transportschäden) versandbereit zu stellen. Schwimmbad-Wärmepumpe – MIDA.QUICK... - Seite 71 Notizen...
- Seite 72 MIDAS Pool & Fountain Products GmbH Am Queracker 4a 36124 Eichenzell Telefon: 06659 91547-0 Telefax: 06659 91547-10 E-Mail: info@midas-gmbh.de www.my-midas.de...
