Verwandte Anleitungen für Midas POOLSANA SUPERIOR
Inhaltszusammenfassung für Midas POOLSANA SUPERIOR

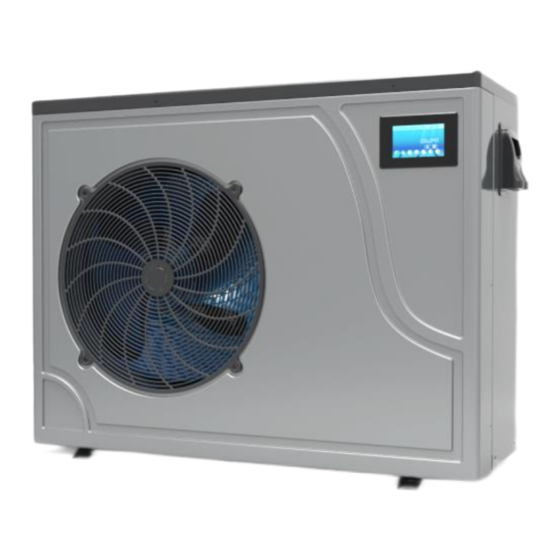

- Seite 1 Schwimmbad-Wärmepumpe POOLSANA SUPERIOR Montage- und Betriebsanleitung Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR Für künftige Verwendung aufbewahren! DEUTSCH - Februar 2018...
- Seite 3 Tieren oder Sachen sowie am Gerät selbst, die durch un- sachgemäße Anwendung, durch Nichtbeachtung oder ungenü- gende Beachtung der in dieser Montage- und Betriebsanleitung enthaltenen Sicherheitskriterien entstehen bzw. durch Abände- rung der Anlage oder der Verwendung von nicht geeigneten Er- satzteilen verursacht werden. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
- Seite 4 (Technische Produktdokumentation - Schutzvermerke zur Be- schränkung der Nutzung von Dokumenten und Produkten) Das Urheberrecht an der vorliegenden technischen Dokumenta- tion verbleibt bei der MIDAS Pool & Fountain Products GmbH. Die vorliegende Dokumentation ist für den Betreiber bestimmt. Die Weitergabe sowie Vervielfältigung der vorliegenden techni- schen Dokumentation, Verwertung und Mitteilung deren Inhal- tes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 5 Fertigungsstandards hergestellt. Die vorliegen- de Montage- und Betriebsanleitung enthält sämtliche notwendi- gen Informationen zu Installation, Störungsbeseitigung, Entlee- rung und Wartung. Für Fragen und Anregungen sprechen Sie uns gerne an. Ihr Team von MIDAS Pool & Fountain Products GmbH Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 7: Inhaltsverzeichnis
EDIENUNG DER TEUERUNG 6.1.1 ..............42 AUPTMENÜ 6.1.2 ..........43 TARTEN UND BSCHALTEN 6.1.3 ... 44 INSTELLUNG ETRIEBSMODUS IELTEMPERATUR 6.1.4 ..........45 INSTELLUNG IMER 6.1.5 ..........48 INSTELLUNG ENTILATOR 6.1.6 ............. 50 EHLERHISTORIE 6.1.7 ............53 EMPERATURKURVE Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 8 LLGEMEINE ARTUNG – 7.2.2 ............ 62 ARTUNG JÄHRLICH Ü ) ....... 63 BERWINTERN ERÄT WINTERFEST MACHEN STÖRUNGSBESEITIGUNG ............. 65 ............65 TÖRUNGSBESEITIGUNG 8.1.1 ..........66 LÜSSIGKEITS ECKAGE ANHANG ................... 67 ............... 67 NTSORGUNG ..............68 EWÄHRLEISTUNG Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 9: Identifikation
In diesem Fall kann die Sicherheit und deren Schutz beeinträchtigt werden. Für hieraus entstehende Schäden haftet das Unternehmen MIDAS Pool & Fountain Products GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: ● das Beachten aller Hinweise der Montage- und Betriebsan- leitung ●... -
Seite 10: Sachwidrige Verwendung
Öffnen von unter Druck stehenden Systemen ● die Änderung der Steuerungssoftware ohne vorherige Ab- sprache mit der MIDAS Pool & Fountain Products GmbH ● Veränderungen am Gerät, sowie An- und Umbauten ohne vorherige Absprache mit der MIDAS Pool & Fountain Pro- ducts GmbH ●... - Seite 11 Ausschließlich Originalersatz- und Verschleiß- teile des Herstellers verwenden! ● Keine Veränderungen, An- oder Umbauten am Gerät ohne schriftliche Genehmigung der MIDAS Pool & Fountain Products GmbH vor- nehmen! ● Sicherheits- und Schutzeinrichtungen zu kei- nem Zeitpunkt demontieren, überbrücken oder manipulieren!
-
Seite 12: Ieferumfang
Im Lieferumfang sind enthalten: ● 1 x Schwimmbad-Wärmepumpe, steckerfertig ● 1 x Montage- und Betriebsanleitung ● 1 x Winterabdeckung ● 4 x Gummifüße ● 2 x Anschlussverschraubungen d50 x 1 ½“ ● 1 x Winkeltülle mit Kondensat-Ablassschlauch Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 13: Technische Daten
77 kg ► siehe Kennzeichnung auf der Verpackung Gewicht inkl. Verpackung Kältemittel R410A Kältemittelmanometer Betriebsdruck min 1,5 MPa Zugrundeliegende Messbedingungen: ** Außentemperatur 27°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% * Außentemperatur 15°C, Wassertemperatur 26°C, rel. Luftfeuchtigkeit 65% Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 14: Abmessungen Der Schwimmbad-Wärmepumpe
Technische Daten Abmessungen der Schwimmbad-Wärmepumpe 2.2.1 Abmessung »SUPERIOR 12« Abmaß Schwimmbad-Wärmepumpe »SUPERIOR 12« in mm Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 15: Abmessung »Superior 17
Technische Daten 2.2.2 Abmessung »SUPERIOR 17« Abmaß Schwimmbad-Wärmepumpe »SUPERIOR 17« in mm Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 17: Sicherheitshinweise
Linie, den Sicherheitshinweis. Grundsätzlich wird zwischen vier Warnstufen unterschieden und durch entsprechende Signalwörter und Farbgebung ge- kennzeichnet: unmittelbare Lebensgefahr GEFAHR WARNUNG mögliche Lebens- oder Verletzungsgefahr VORSICHT mögliche Verletzungsgefahr ACHTUNG mögliche Sachbeschädigung HINWEIS keine Gefahren/ keine Sachbeschädigung Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 18: Qualifikation
Fehlverhalten im Umgang mit der Schwimmbad-Wärmepumpe. ● Arbeiten an der Energie- und Betriebsmittel- versorgung sind nur von Fachpersonal durch- zuführen! ● Das Gerät darf nur von autorisierten, ausge- bildeten und eingewiesenen Personen be- dient, gewartet und/oder instandgesetzt wer- den! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 19: Gefahren Durch Elektrische Energie
Einrichtun- gen nur von Elektro-Fachpersonal und im ausgeschalteten Zustand durchführen lassen! Gerät vom Stromnetz trennen, wenn mit Werkzeugen spannungsführende Teile des Gerätes zugänglich sind! ● Geräteeinhausung stets verschlossen halten! Zugang nur durch autorisiertes Personal! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 20 Feuer oder elektrischem Schlag führen. ● Das Gerät darf nicht in der Nähe von leicht entzündlichen Gasen und Dämpfen installiert werden! ● Fehlerstromschutzeinrichtung (FI-Schutz- schalter, RCD) mit einem Bemessungsdiffe- renzstrom von < 30 mA installieren! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 21: Gefahren Durch Mechanische Energie
● Bei dem Auftreten einer Störung ist das Gerät noch vor der Fehlersuche abzuschalten, zu sichern und Fachpersonal zu informieren! ● Gerät von der Stromversorgung physisch trennen! ● Gerät niemals ohne fest installiertes Lüftergit- ter betreiben! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 22: Gefahren Durch Kältemittel R410A
Angemessene Belüftung sicherstellen! ● Persönliche Schutzausrüstung tragen, wenn ein Kontakt mit dem Kältemittel nicht ausge- schlossen werden kann: Schutzkleidung, Schutzhandschuhe, Augen- und Gesichts- schutz tragen! ● Ergänzende Informationen sind dem Sicher- heitsdatenblatt des Stoffes zu entnehmen! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 23: Gefahren Durch Emissionen
Es besteht grundsätzlich Brandgefahr, wenn im Nahbereich der Schwimmbad-Wärmepumpe Gas austritt. Es kann zur Entzündung kommen. ● Die Schwimmbad-Wärmepumpe darf nicht in der Nähe von entflammbarem Gas aufgestellt werden! ● Im Nahbereich der Schwimmbad- Wärmepumpe nicht rauchen oder offene Feu- Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 25: Installation Und Anschluss
Wärmepumpe eingestellt wird. Die Wärmepumpe muss an den Filtrationskreislauf des Schwimmbeckens hinter dem Filter und vor der Wasseraufbereitungsanlage (automati- scher Chlor-Dosierer, Ozonisator, usw.) angeschlossen sein. Typische Schaltung des Filtrationskreislaufs ist auf der nachfol- genden Abbildung dargestellt. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 26: Transport Und Verpackung
Säuren, korrosive Gase Ex-Schutz Gerät verfügt über keinen Ex-Schutz, Gerät darf nicht in der Nähe von leicht entzündlichen Gasen und Dämpfen installiert werden. Elektromagnetische Verträglichkeit Gerät entspricht Richtlinie 2014/30/EU Sonneneinstrahlung Aufstellort sollte keine direkte Sonnen- einstrahlung aufweisen Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 27 Zufuhr am Hauptventil der Zulei- tung abzuschalten und der Zustand zu si- chern! Der Druckabfall ist über das Manome- ter zu beobachten! Erst im drucklosen Zu- stand mit den Arbeiten beginnen! ● Sicherheitsabstand einhalten! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 28: Aufstellort Schwimmbad-Wärmepumpe
Geräts wieder angesaugt werden würde! ● Die Schwimmbad-Wärmepumpe nicht direkt an einer Wand montieren! ● Die Schwimmbad-Wärmepumpe darf nicht in der Nähe von Sträuchern oder zu nah an Ge- genständen aufgestellt werden, die eine Luft- zufuhr verhindern könnten! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 29: Abstand Zum Schwimmbad
Es sollte überlegt werden, ob ein Schnellanschluss am Einlauf und am Auslass des Geräts eine sinnvolle Lösung wäre, um das problemlose Ablassen des Geräts zum Überwintern (► Kapitel 7.3) zu erleichtern und einen einfacheren Zugang zu ermöglichen, falls eine Wartung notwendig werden sollte. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 30 Sachschaden/ Beschädigung des Gerätes Bei Verwendung von Versorgungsleitungen (PVC- Rohre) zum Anschluss der Schwimmbad- Wärmepumpe ist darauf zu achten, dass diese einer Temperatur bis zu 75°C standhalten müssen. Ein einwandiger Wärmeaustauscher ist nicht ge- eignet für Verbindung mit Trinkwasser. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 31: Elektrischer Anschluss
Geräts befinden. Dies ist bei Klimaanlagen und Wärmepumpen in Gewerbe- und Wohnbereichen gängige Praxis. Auf diese Weise wird das Einschalten des unbeaufsichtigten Geräts ver- hindert und das Ausschalten der Stromversorgung am Gerät zu dessen Wartung ermöglicht. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 32: Fehlerstromschutz (Fi-Schalter)
Beschädigungen untersuchen! ● Lose Verbindungen beseitigen! ● Arbeiten an der elektrischen Versorgung oder frei zugänglichen stromführenden Einrichtun- gen nur von Elektro-Fachpersonal und im ausgeschalteten Zustand durchführen lassen! ● Geräteeinhausung stets verschlossen halten! Zugang nur durch autorisiertes Personal! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 33 30 mA < 0,1 sec n x 0,5 mm 10 ~ 16 A 3 x 2,5 mm 2,5 mm 20 A 30 mA < 0,1 sec 16 ~ 25 A 3 x 4 mm 4 mm 32 A 30 mA < 0,1 sec Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 34: Elektrischer Schaltplan
Installation und Anschluss 4.4.3 Elektrischer Schaltplan Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 35 Schutz 1 hoher Druck (Eingang) AI/DI07 Wasserausgangstemperatur Eingang AI/DI08 System-Fan-Coil-Temperatur AI/DI09 Umgebungstemperatur (Eingang) AI/DI10 Modus-Schalter AI/DI11 Master Slave Maschineschalter/ Frostschutztemperatur (Eingang) A|12(50K) Systemabgastemperatur (Eingang) 0_5V_IN Kompressorstromerfassung/ Druckersensor (Eingang) PWM_IN Master Slave Maschineschalter / Rückmeldung des EC- Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
- Seite 36 Installation und Anschluss Symbol Bedeutung Lüftermotoreingangs PWM OUT Rückmeldung des EC-Ventilator-Motorausgangs 0_10V_OUT Lüftersteuerung Ausgang kein Gebrauch +12V kein Gebrauch Frequenzumwandlungskarte Kommunikation RS485_B1 RS485_A1 +12V Farbfernbedienung RS485_B1 RS485_A1 +12V Elektronisches Expansionsventil Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 37: Verwendung Des Bypasses
Das Manometer an der Schwimmbad- Wärmepumpe zeigt nicht den Wasserdruck an, sondern den Druck im Kältemittelkreislauf. Dabei gilt: ● weniger Wasserdurchfluss: Wärmeabgabe wird verlangsamt und der Druck steigt an ● höherer Wasserdurchfluss: Wärmeabgabe wird erhöht und der Druck sinkt Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 39: Gerätebeschreibung
Wasserablauf, integriert in einem spritzwasserge- schützten Gehäuse mit Bodenwanne und Kondensatablauf. Die Bedienung erfolgt über ein LCD-Display (Touchscreen). Lüfter mit Lüftergitter Gehäuse LCD-Display Füße zum Aufstellen und Befestigen Anschlussblende »Span- nungsversorgung« Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 40 Der Betriebsstatus kann über ein Farb-Touchscreen LCD-Display angezeigt werden. Effizienz ● Die Schwimmbad-Wärmepumpe regelt sich vollautoma- tisch – je nach Bedarf – von 20–85 Hz und arbeitet dadurch, z. B. bei geringen Temperaturunterschieden, sehr stromsparend. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 41: Verwendung Und Betrieb
Verwendung und Betrieb Verwendung und Betrieb Die Schwimmbad-Wärmepumpe »POOLSANA SUPERIOR« wird über den integrierten Touchscreen mit Farbdisplay bedient. Die einzelnen Menüs, die Bedienung, sowie mögliche Einstel- lungen werden auf den nachfolgenden Seiten beschrieben. Hauptmenü der Steuerung Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 42: Funktion Und Bedienung Der Steuerung
Einschalten/Ausschalten »Mute-Modus« Ventilator Programmierung des Timers (Mute-Modus) Modus Aufrufen der Modi Heizen / Kühlen / Automatik Anzeige Wassereingangstemperatur Temperaturverlauf Drücken zum Einstellen der Modi Wasser-Eingangs- Anzeige Wassereingangs-und Ausgangstemperatu- temperatur ren, Grafik Temperaturverlauf, Leistungsaufnahme« Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 43: Starten Und Abschalten
Wärmepumpe zu starten. Abschalten der Schwimmbad-Wärmepumpe Auf die Taste »EIN/AUS« drücken, um die Schwimmbad- Wärmepumpe abzuschalten. HINWEIS Überladungsschutzprogramm Die Schwimmbad-Wärmepumpe ist mit einem Überladungsschutzprogramm ausgerüstet. Dieses verhindert den Start des Geräts für mindestens 3 Minuten nach Abschaltung. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 44: Einstellung Betriebsmodus/ Zieltemperatur
Pos. Bezeichnung Funktion Heizmodus Anwahl des Modus »Heizen« Temperaturein- Anzeige und Einstellung Zieltemperatur stellung Eingabe der Zieltemperatur Kühlmodus Anwahl des Modus »Kühlen« Anwahl des Modus »Automatik« (Heizen und Küh- Automatikmodus len) Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 45: Einstellung Uhr/Timer
Timer eingestellt. Zum Aufrufen des Menüs dient die Taste »Uhr/ Timer« im Hauptmenü (► 6.1.1) der Steuerung. Pos. Bezeichnung Funktion Zeit-Einstellung Uhrzeit einstellen (Untermenü öffnet sich) Timer-Einstellung Timer einstellen (Untermenü öffnet sich) Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 46: Zeiteinstellung
Wenn die Eingabe nicht dem vorgegebenen Da- tums- oder Zeitformat (MM TT JJ HH MM SS) ent- spricht, lassen sich die Eingaben nicht speichern. ● Beispiel: Einzustellende Werte: 15.02.2017, 15:00:00 Uhr korrekte Eingabe: 02 15 17 15 00 00 Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 47: Timer-Einstellung
Startzeit des Timers aktivieren Timer Start deaktiviert: grau oder deaktivieren Startzeitpunkt für den Timer Timer Startzeit festlegen aktiviert: rot Endzeit des Timers aktivieren Timer Ende deaktiviert: grau oder deaktivieren Endzeitpunkt für den Timer Timer Endzeit festlegen Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 48: Einstellung Ventilator
Steuerung. Mit Betätigung der Taste »Ventilator« werden zwei weitere Tas- ten im Hauptmenü angezeigt. Pos. Bezeichnung Funktion Einschalten/Ausschalten des Mute-Modus der Mute Schwimmbad-Wärmepumpe Timer des Mute-Modus einstellen (Untermenü öffnet Timer »Mute« sich) Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 49: Timer-Einstellung (Mute)
Timer Mute ON Timer deaktivieren aus: grau ein: rot Timer Mute OFF Timer aktivieren aus: grau Timer Mute Startzeitpunkt für den Timer Startzeit festlegen Timer Mute Endzeitpunkt für den Timer Endzeit festlegen Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 50: Fehlerhistorie
Pos. Bezeichnung Funktion Fehler-Code Code der Fehlermeldung Fehler-Name Fehlermeldung in Klartext Zeitpunkt (Monat - Tag - Jahr - Stunden - Minuten) Fehler-Uhrzeit des Auftretens der Fehlermeldung Clean Fehlermeldung löschen Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 51 Abluft Übertempera- P082 Kompressor ist überlastet Überprüfen Sie, ob das Kompres- turschutz sor-System normal läuft. Kommunikations- Kommunikation zwischen Überprüfen Sie die Kabelverbin- fehler Display und Mainboard ist dung und den Anschluss des fehlerhaft Displays und des Mainboards. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
- Seite 52 Fehler EC- F051 Lüftermotor läuft nicht Prüfen Sie ob der Lüftermotor Ventilator-Feedback richtig blockiert oder defekt ist. Drucksensorfehler Drucksensor ist defekt Prüfen Sie den Anschluss des Sensors. Prüfen Sie, ob der Sensor defekt ist. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 53: Temperaturkurve
Die Temperaturkurve wird automatisch jede Stunde aktualisiert und kann bis zu 60 Tagen abgespeichert werden. Wird der Strom ausgeschaltet, werden die Daten der letzten Tempera- turkurve angezeigt. Eine Speicherung der zwischenzeitlich ge- messenen Daten ist nicht möglich. Anzeige Temperaturkurve Anzeige durchschnittlicher Stromaufnahme Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 54: Ansteuerung Der Umwälzpumpe/ Filteranlage
Anschluss DI 01 (Fernschaltung EIN/AUS) auf der Control- ler-Platine PC1001 oder PC 1002 verbunden wird. Wenn die Umwälzpumpe an ist, schließt der Flow Switch. Somit ist der EIN/AUS-Kontakt auf der Platine geschlossen und die Wärme- pumpe startet. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 55: Separate Steuerung Umwälzpumpe/ Wärmepumpe
App über ein Smartphone oder Tablet gesteuert werden. Dazu ist ein Wi-Fi-Modul im Gerät anzuschließen und zu installieren. HINWEIS Handbuch »Wi-Fi Modul« Weiterführende Informationen zur Installation und Steuerung der Schwimmbad-Wärmepumpe über das Wi-Fi-Modul sind dem separaten Handbuch zu entnehmen. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 56: Inbetriebnahme Des Gerätes
Wassertemperatur im Schwimmbad erreicht ist. Wenn dies der Fall ist, schaltet die Schwimmbad-Wärmepumpe automatisch ab. Die Schwimmbad-Wärmepumpe schaltet sich automatisch wieder ein, sobald die Temperatur im Schwimmbadwasser um 0,5°C unter die gewünschte festgelegte Temperatur ge- fallen ist. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 57 Diese Zeitverzögerung schaltet die Schwimmbad- Wärmepumpe nach jeder Unterbrechung des Steuerstromkreises nach etwa 3 Minuten automa- tisch ein. Selbst bei kurzzeitiger Stromunterbre- chung wird die 3-Minuten-Einschaltverzögerung aktiviert, so dass die Schwimmbad-Wärmepumpe vor Ablauf dieser Zeit nicht startet. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR...
-
Seite 59: Wartung Und Inspektion
Teile verwendet werden, d. h. Teile, die denselben Sicherheitsstandard auf- weisen! Werden diese Empfehlungen nicht eingehalten, erlischt die Gewährleistung. ● Defekte Bauteile sind nur durch autorisierte Fachhändler zu reparieren! ● MIDAS Pool & Fountain Products GmbH kontaktieren! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 60: Wartung
Beschädigungen untersuchen! ● Lose Verbindungen beseitigen! ● Arbeiten an der elektrischen Versorgung oder frei zugänglichen stromführenden Einrichtun- gen nur von Elektro-Fachpersonal, das auch hinsichtlich der Kühlmittel-Handhabung über die erforderliche Kompetenz verfügt, und im ausgeschalteten Zustand durchführen lassen! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 61: Allgemeine Wartung
Lassen Sie im Winter das Wasser vollständig aus der Schwimmbad-Wärmepumpe und aus dem Wassersystem ablaufen, um ein Einfrieren des Wassers in der Pumpe o- der im System zu verhindern. Weitere Informationen zum »Überwintern« sind dem Kapitel 7.3 zu entnehmen. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 62: Wartung - Jährlich
Verstopfung. ● Überprüfen der Wasser- und Stromanschlüsse auf Be- schädigungen. ● Überprüfen der Dichtigkeit: Wasserleckagen innerhalb und außerhalb des Gerätes Dichtigkeit des Kühlmittelkreislaufes, Druckanzeige des Manometers sollte im Stillstand ca. 10 bar anzeigen Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 63: Überwintern (Gerät Winterfest Machen)
Wärmepumpe mit geeigneten Mitteln verschließen, damit das Eindringen von Fremdkörpern verhindert wird. Abdecken der Schwimmbad-Wärmepumpe mit der Winter- abdeckung (Zubehör). HINWEIS Garantieanspruch Der Garantieanspruch verfällt, falls die Winterfest- machung unsachgemäß erfolgt und daraufhin eine Beschädigung der Schwimmbad-Wärmepumpe eintritt. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 65: Störungsbeseitigung
Fachpersonal (Klima- techniker) durchgeführt werden! ● Bei immer wiederkehrenden Störungen ist unverzüglich Fachpersonal zu verständigen! Hersteller kontaktieren, wenn die Störung nicht durch Fachpersonal behoben werden kann! ● Der Betrieb mit offensichtlichen Störungen ist in jedem Fall untersagt! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 66: Flüssigkeits-Leckage
Pumpe weiterläuft. Wenn kein Wasser mehr aus der Auffangwanne läuft, handelt es sich um Kon- denswasser. Alternativ kann das ablaufende Wasser auf seinen Chlorgehalt getestet werden. Ist kein Chlor enthalten handelt es sich um Kondenswasser. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 67: Anhang
Wärmepumpen dieses Typs unter WEEE-Nr. 54436223 regis- triert Nicht mehr benötigte Geräte sind gemäß EU-Richtlinien 2012/19/EG (WEEE) und EU-Richtlinie 2011/65/EU (RoHS) zum Recyceln bzw. fachgerechter Entsorgung gefährlicher Stof- fe und Materialien bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsorgen! Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... -
Seite 68: Gewährleistung
Falls eine Rücksendung erforderlich ist wir diese durch uns ver- anlasst. Hierzu stets das ausgefüllte Reklamationsformular mit der von uns vorab vergebenen Vorgangsnummer beifügen. Bei Beanstandungen ist das Gerät in der Originalverpackung oder einer entsprechend geeigneten Verpackung (ACHTUNG: Gefahr von Transportschäden) versandbereit zu stellen. Schwimmbad-Wärmepumpe – POOLSANA SUPERIOR... - Seite 69 MIDAS Pool & Fountain Products GmbH Am Queracker 4a 36124 Eichenzell Telefon: 06659 91547-0 Telefax: 06659 91547-10 E-Mail: info@midas-gmbh.de www.my-midas.de...
